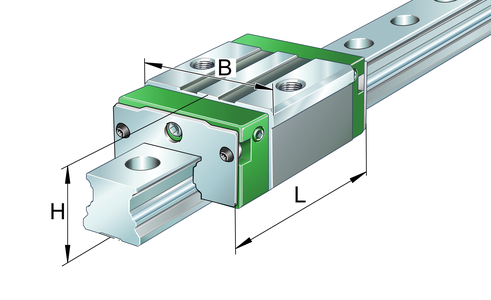

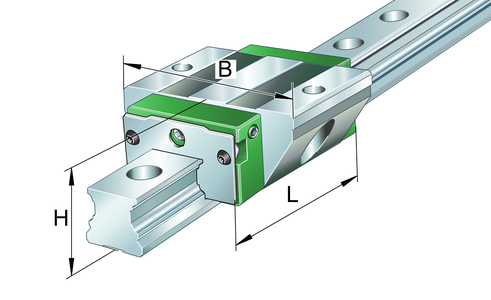

Imagen 1 de KUVE55-B-SL

KUVE55-B-SL

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE55-B-SL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

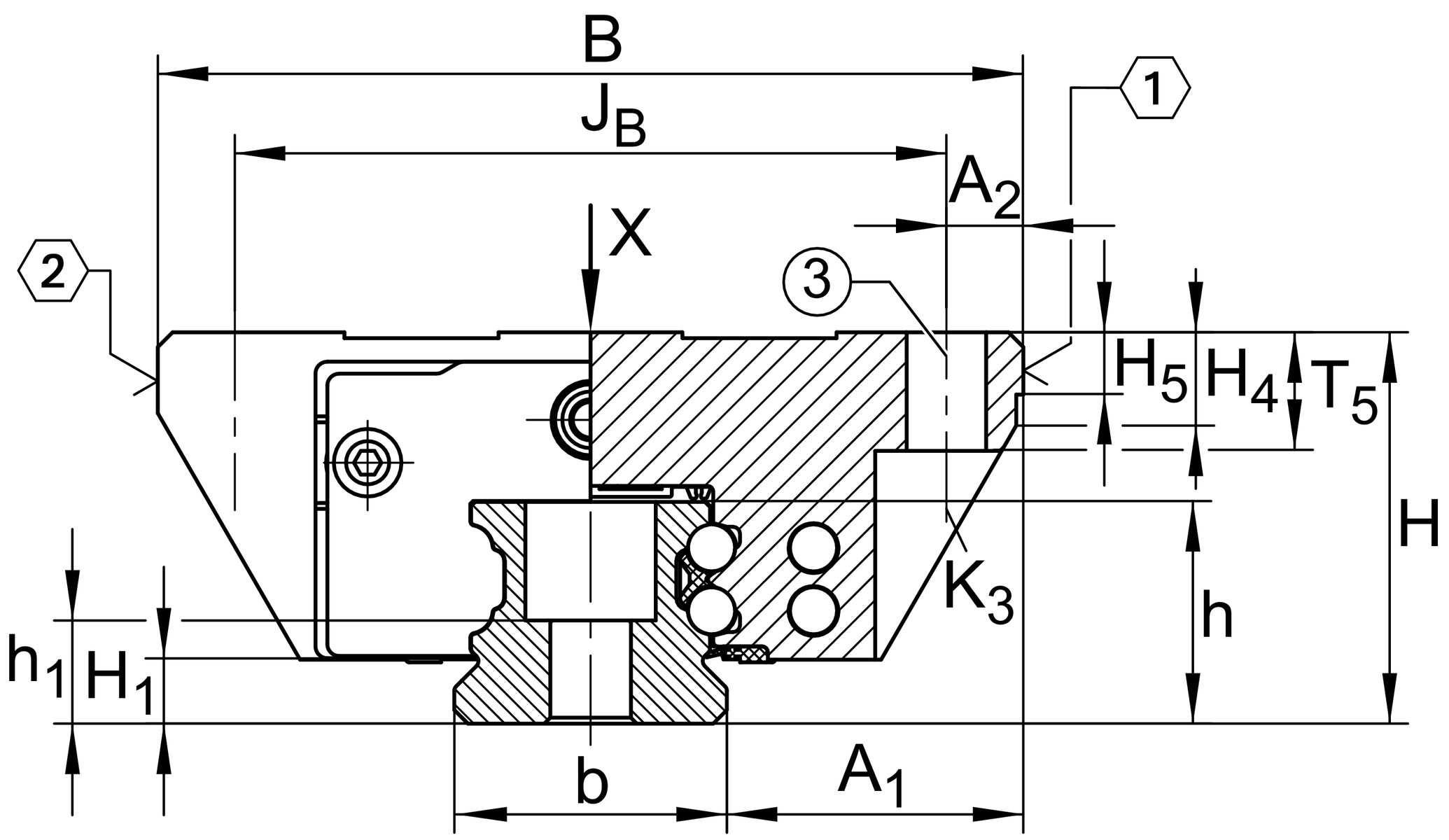

Carriages KWVE..-B-SL, narrow, long carriage, four-row

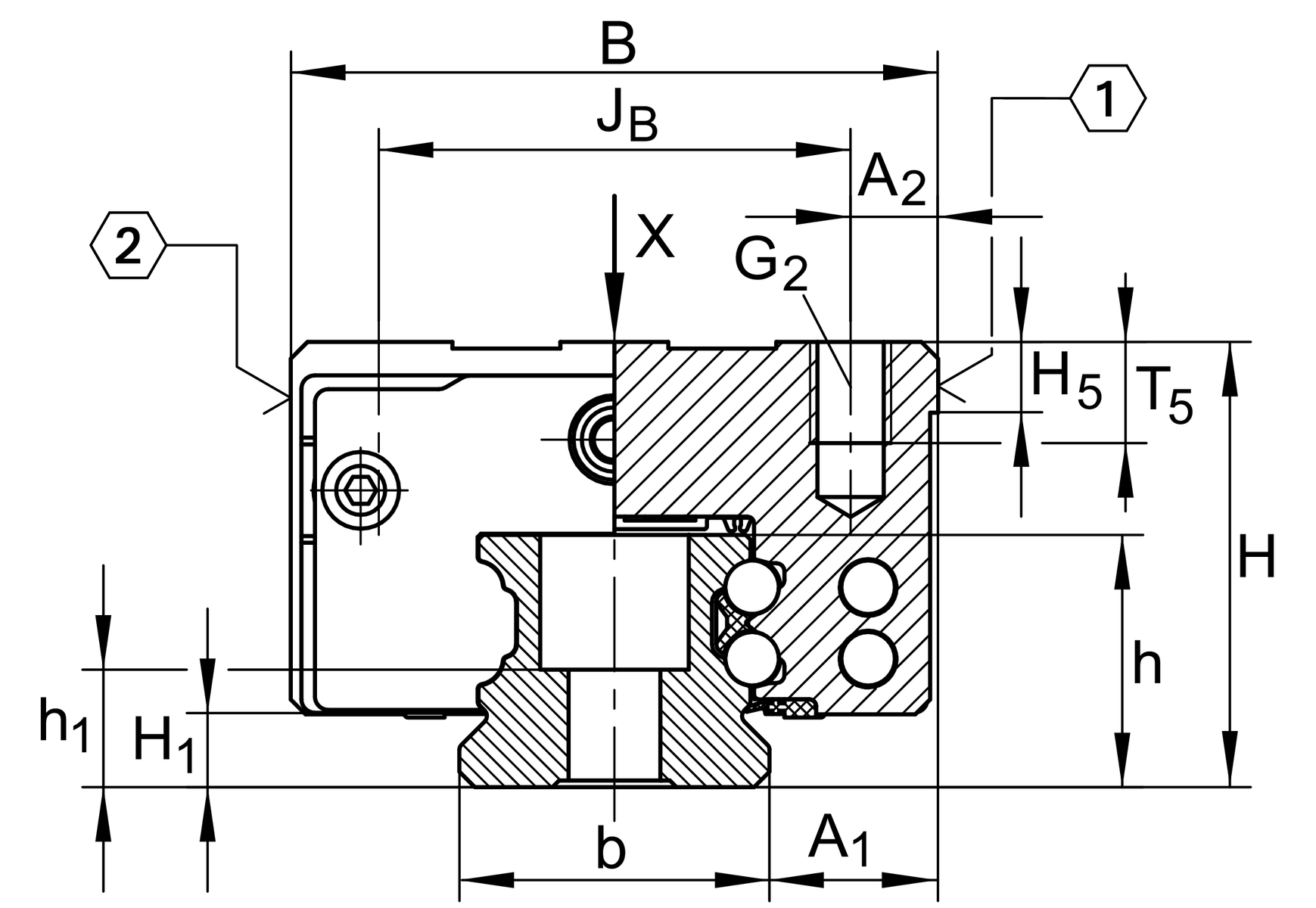

A1 23,5 mm

a2 12,5 mm

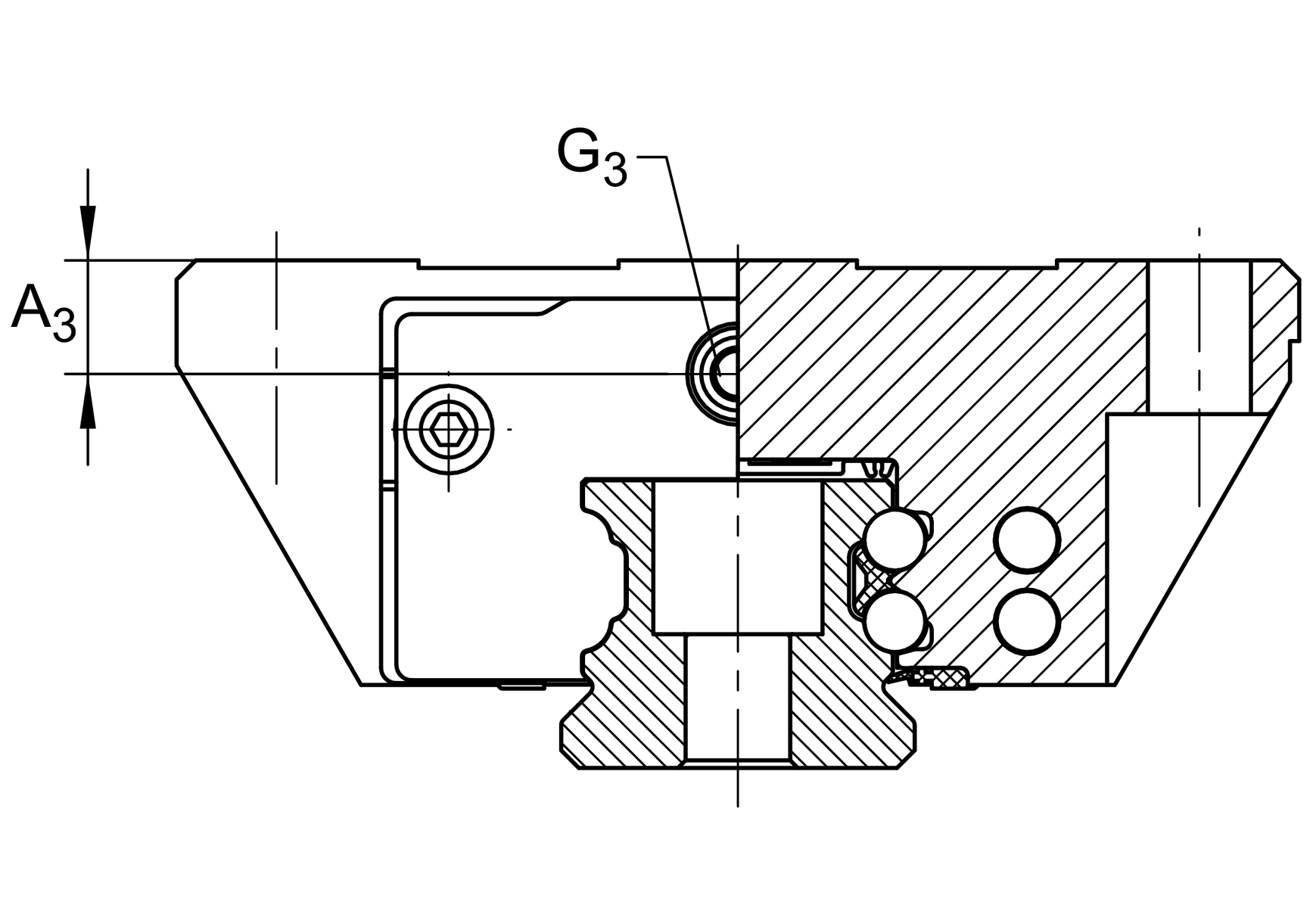

a3 15 mm

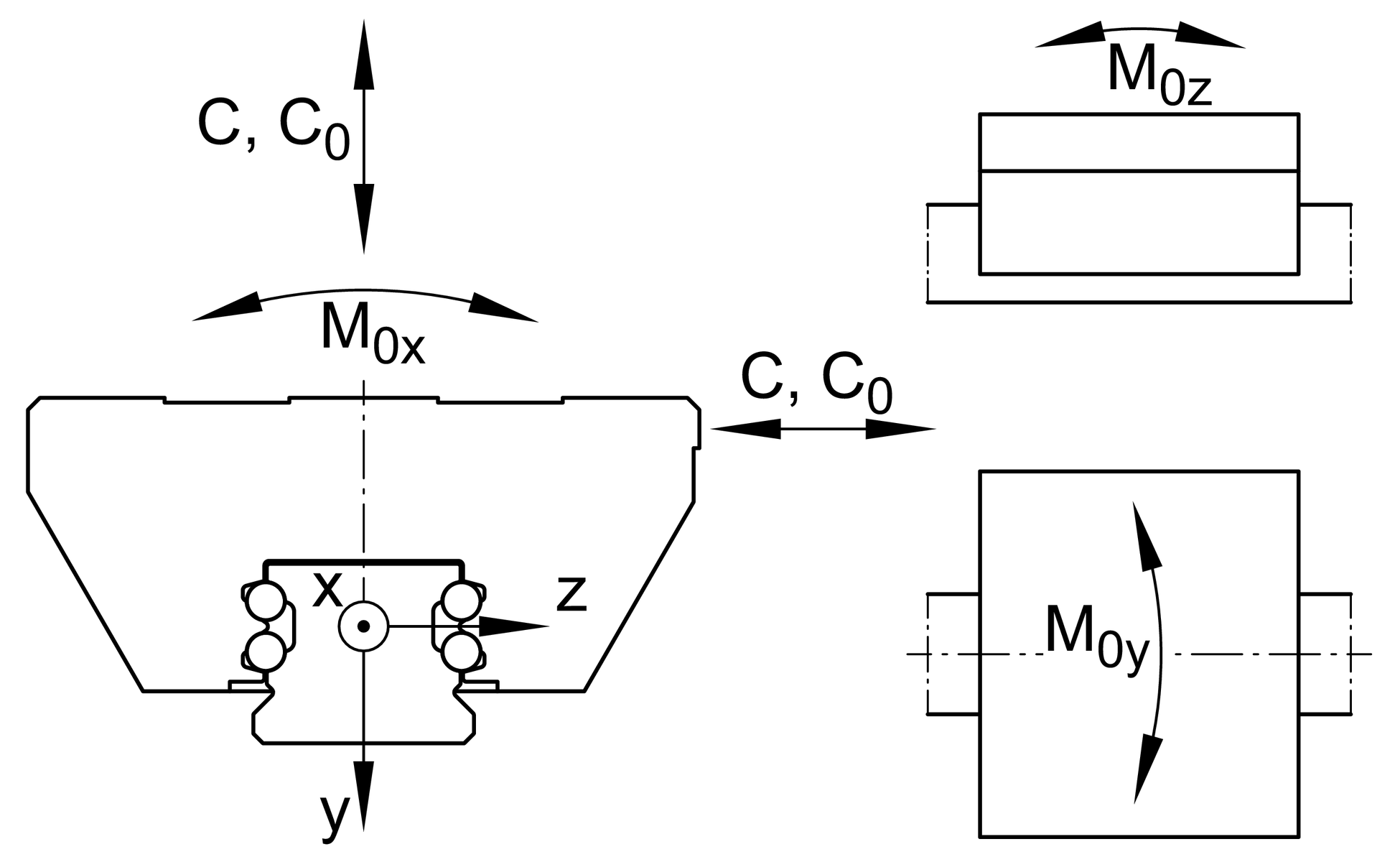

C 127.000 N

C0 285.000 N

G2 M12

G2 MA 140 Nm

jB 75 mm

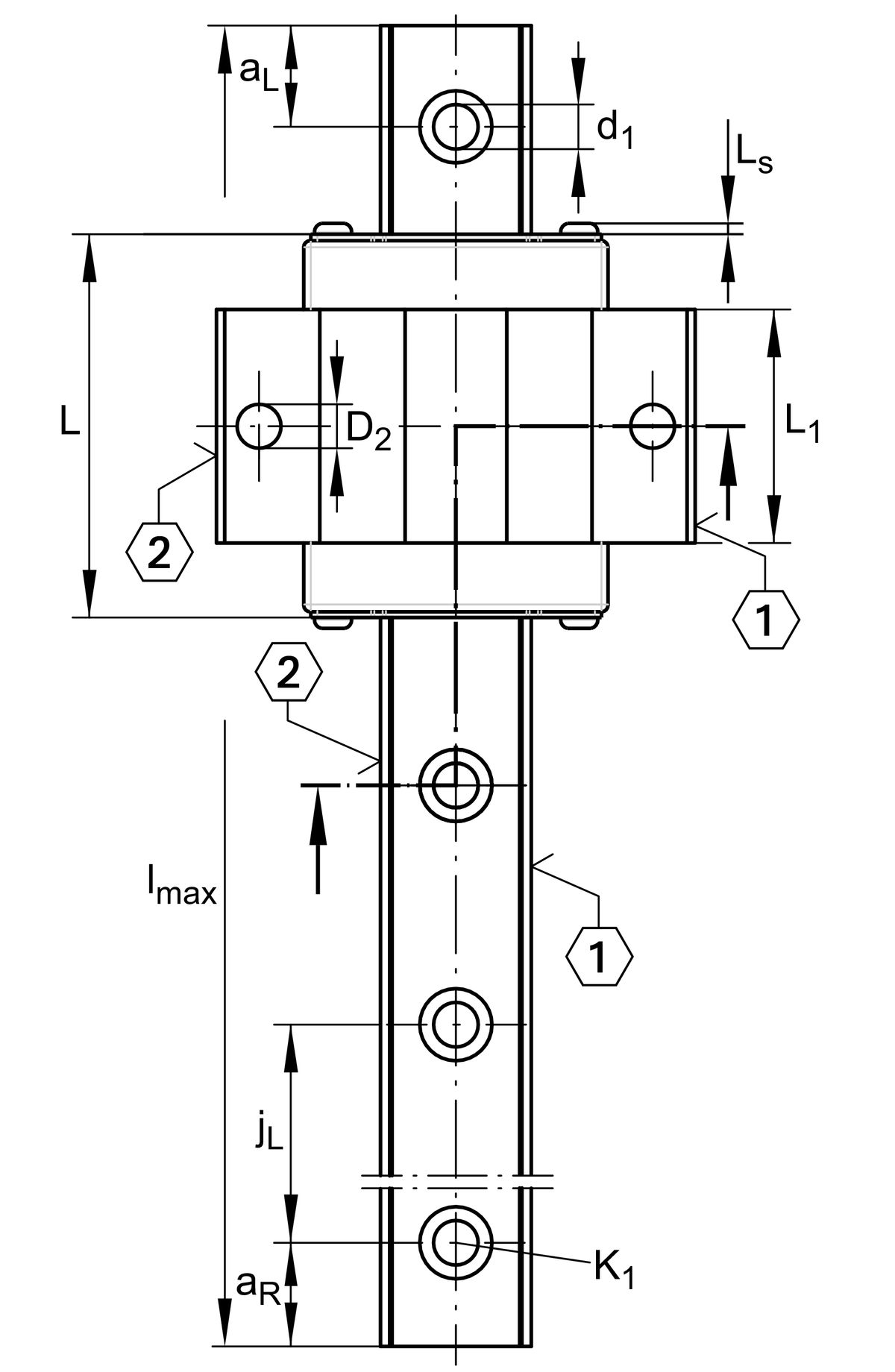

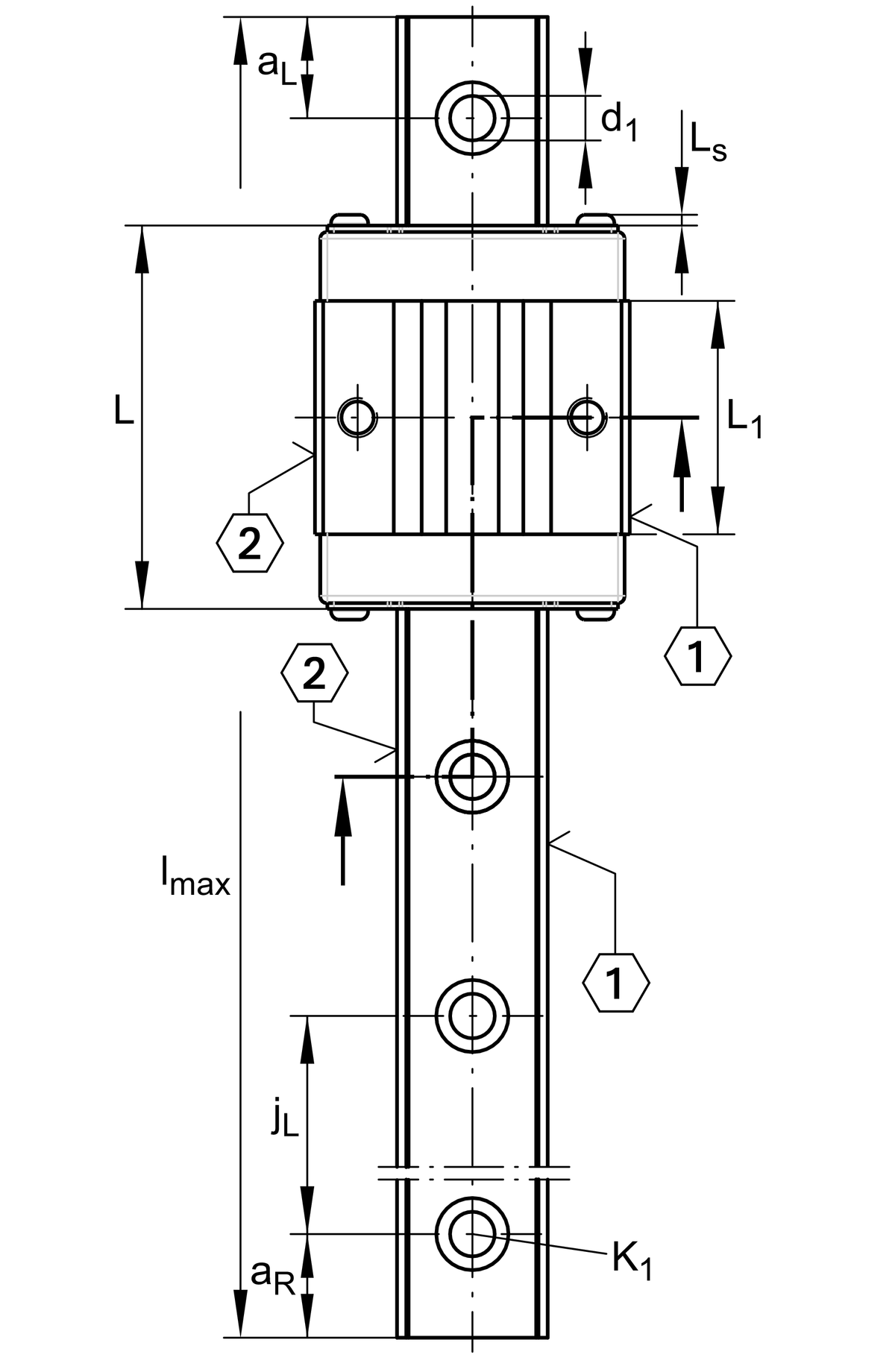

L 211,6 mm

L1 170 mm

M0X 7.500 Nm

M0Y 4.725 Nm

M0Z 4.725 Nm

T5 15 mm

d1 15,4 mm

H 41,5 mm

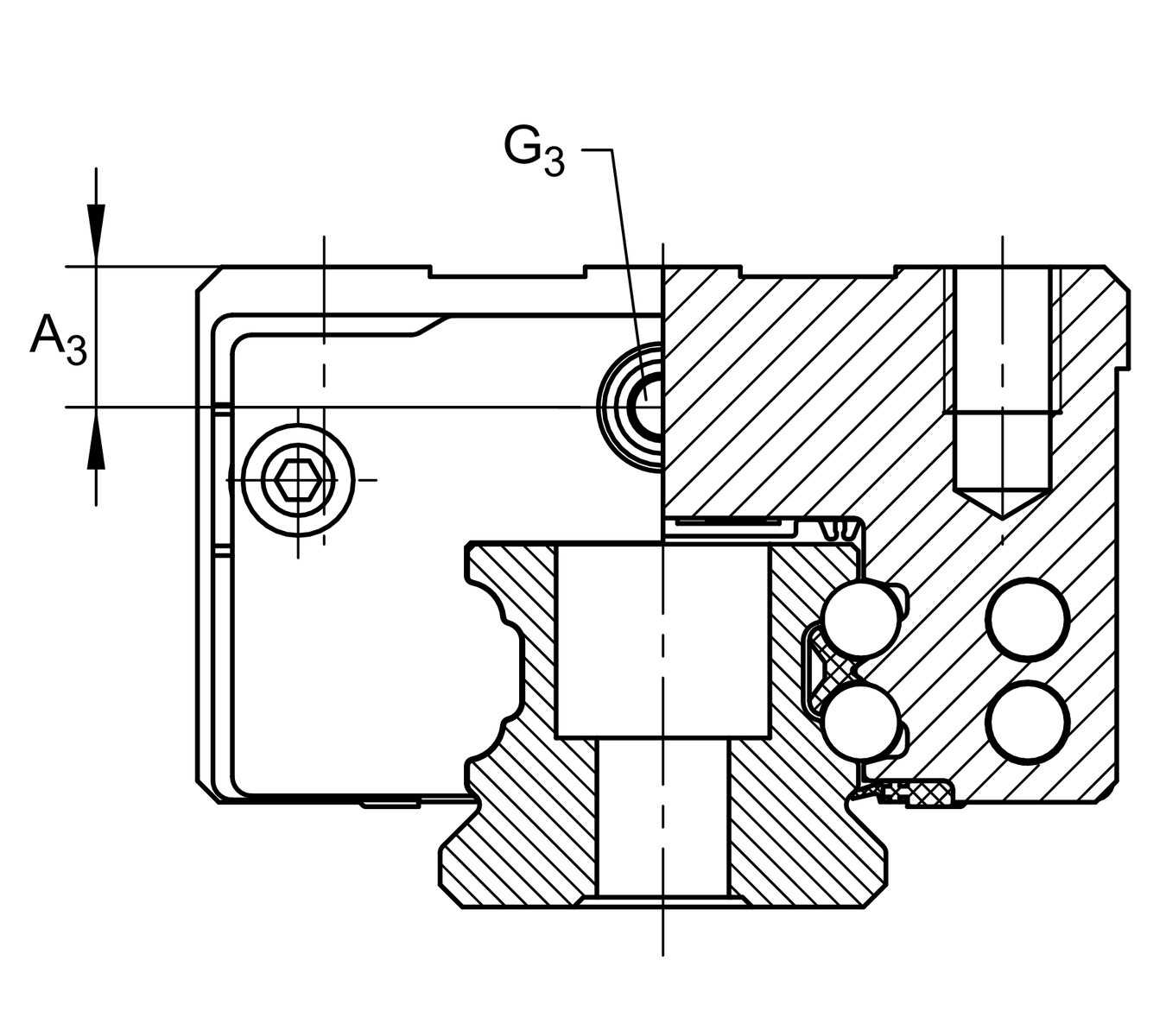

A4 15 mm

G3 M6

h5 11,25 mm

B 53 mm

t G3 7 mm

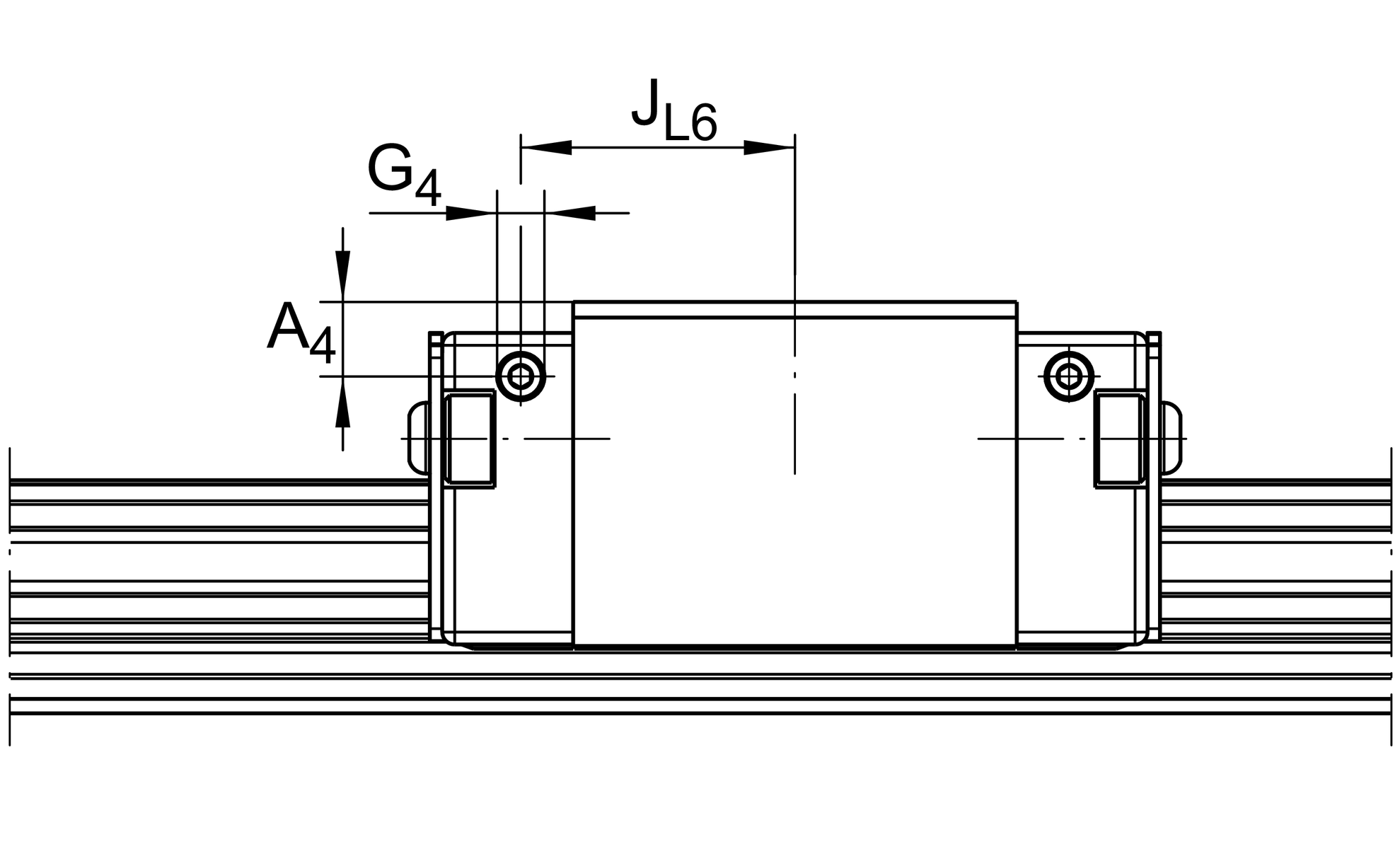

g4 M6

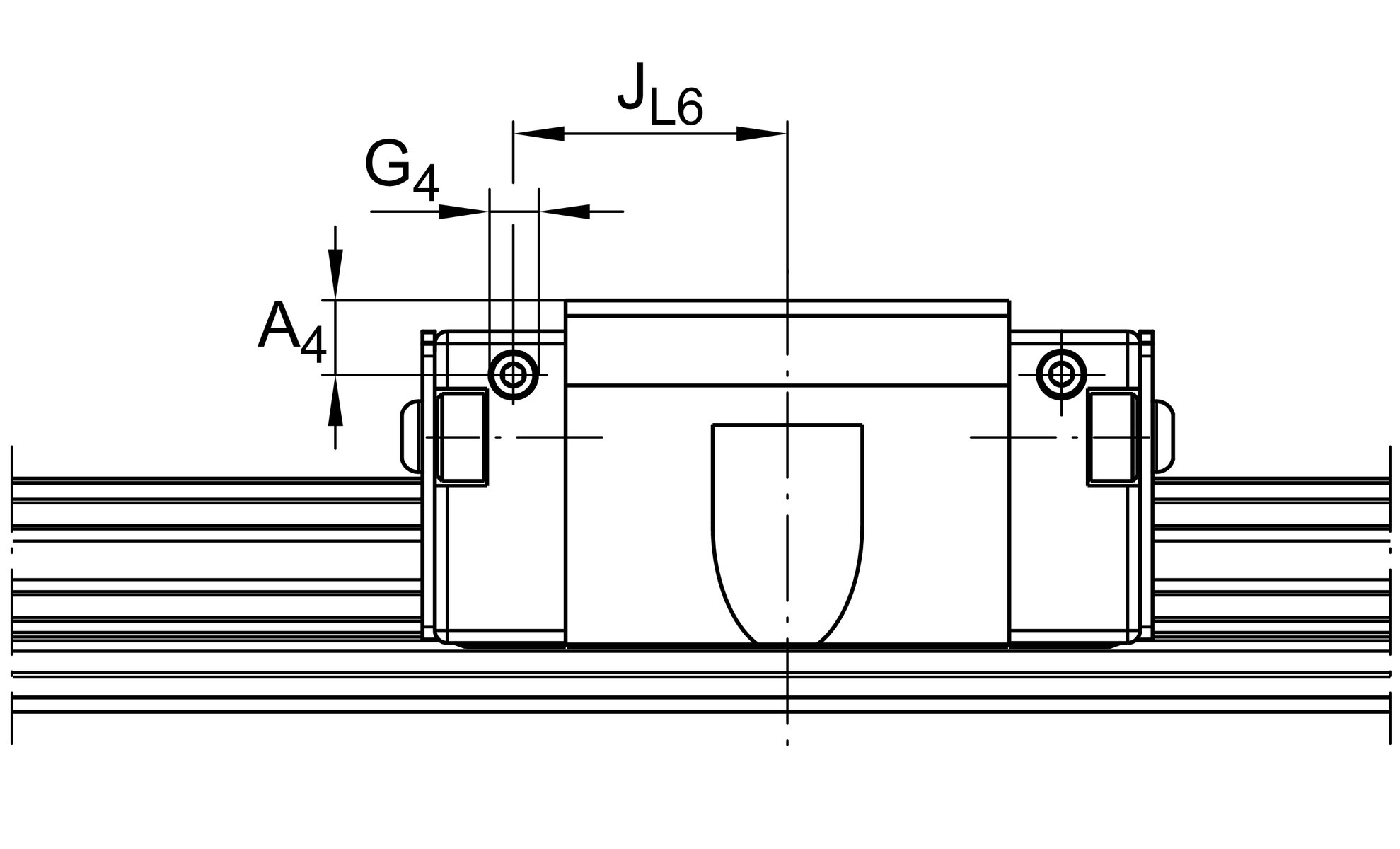

JL6 49,5 mm

t G4 7 mm

Compatible with the following carriage KWVE55-B-SL

JL 120 mm

H1 19 mm

K1 M14

K1 MA 220 Nm

aL max 107 mm

aL min 20 mm

aR max 107 mm

aR min 20 mm

lmax 5.820 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD55-B
