Imagen 1 de KUVE45-B-S

KUVE45-B-S

Consultar precio

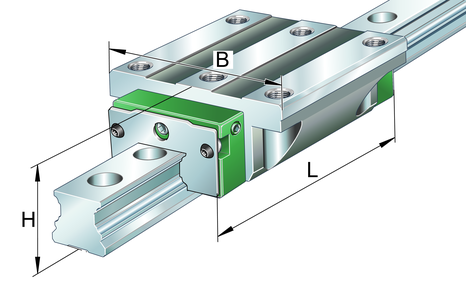

Sistema con recirculación a bolas

MPN: KUVE45-B-S Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

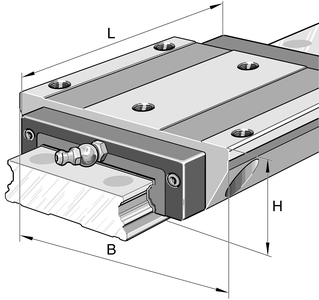

Carriages KWVE..-B-S, narrow carriage, four-row

A1 20,5 mm

a2 13 mm

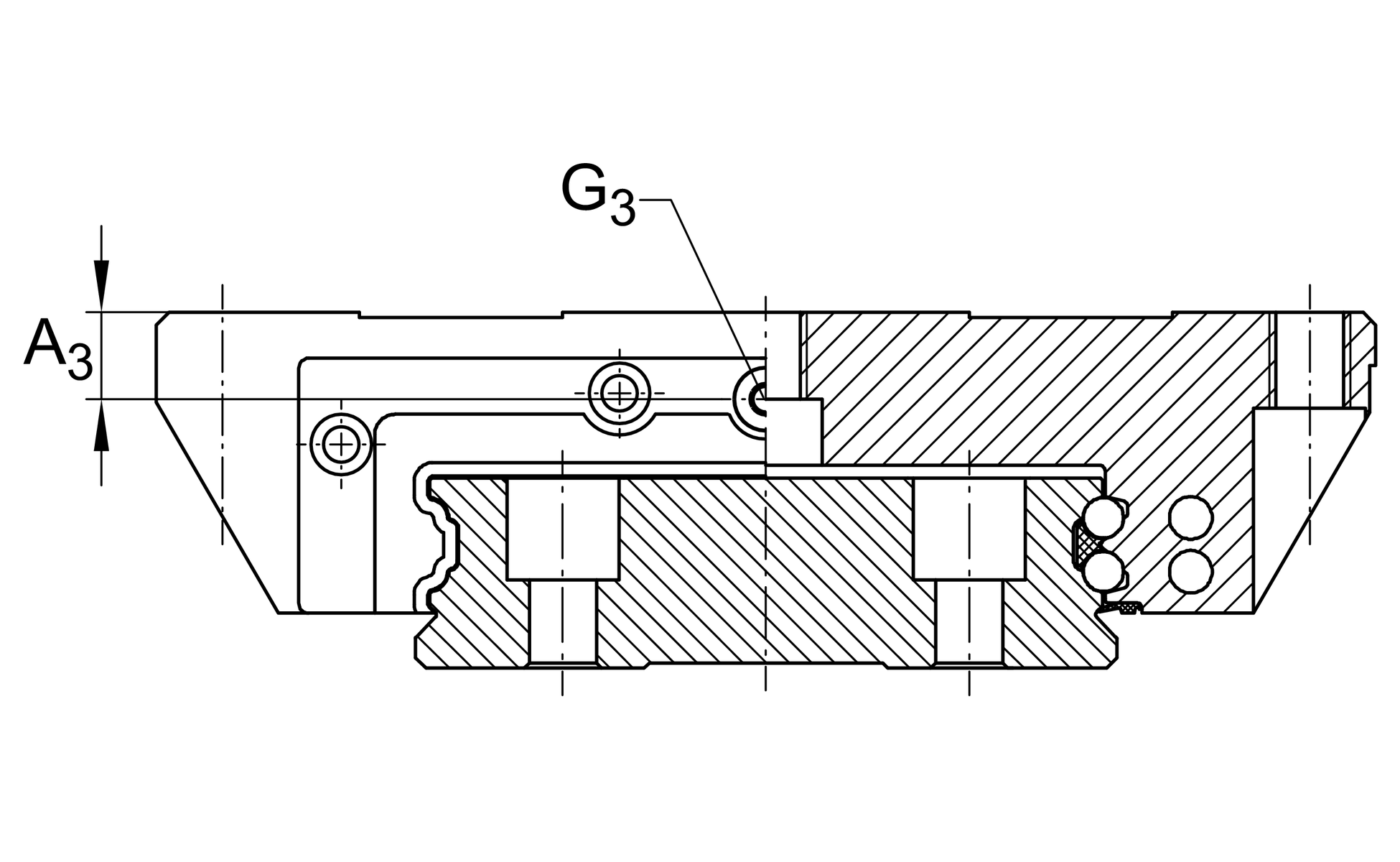

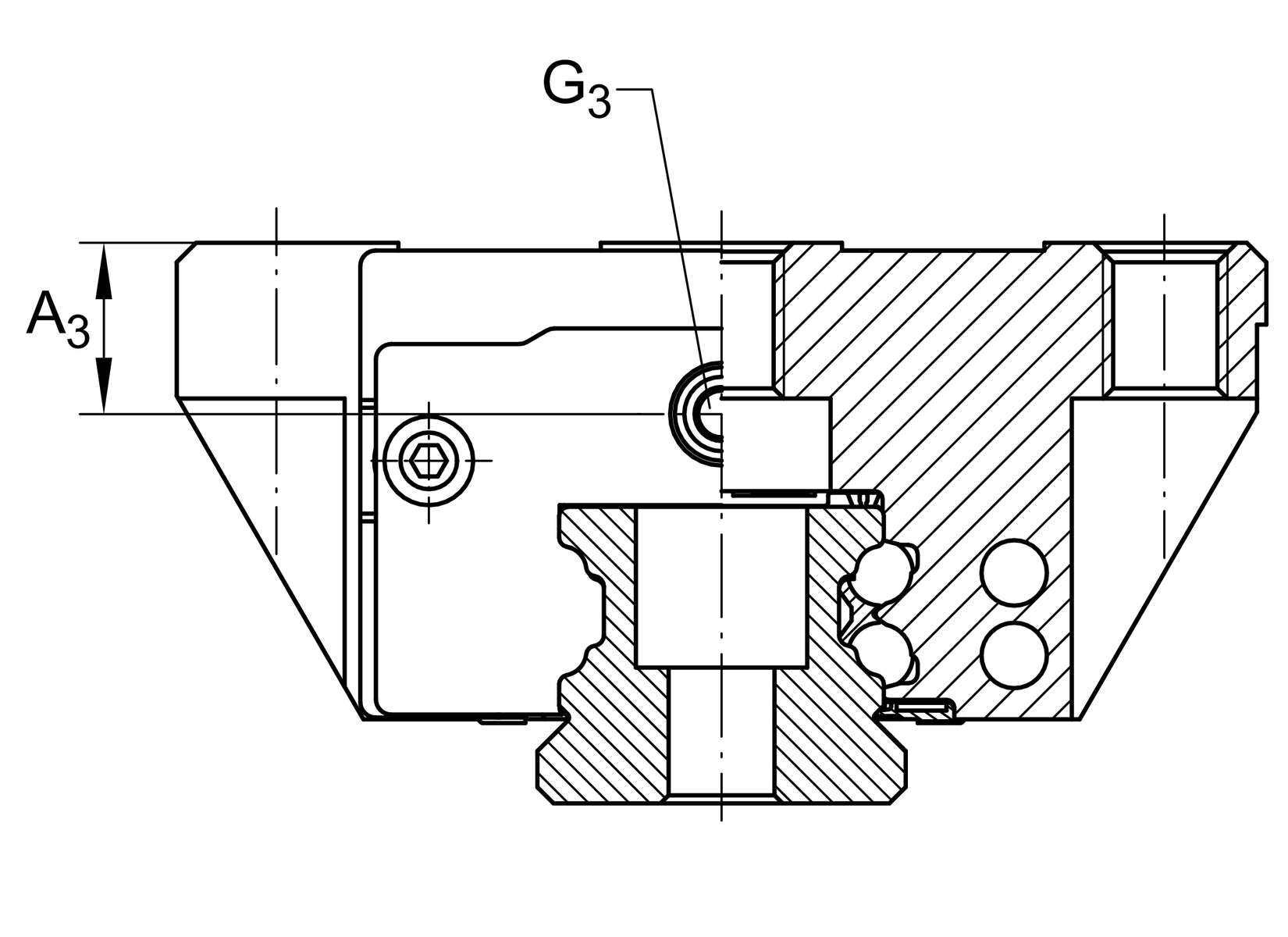

a3 16,5 mm

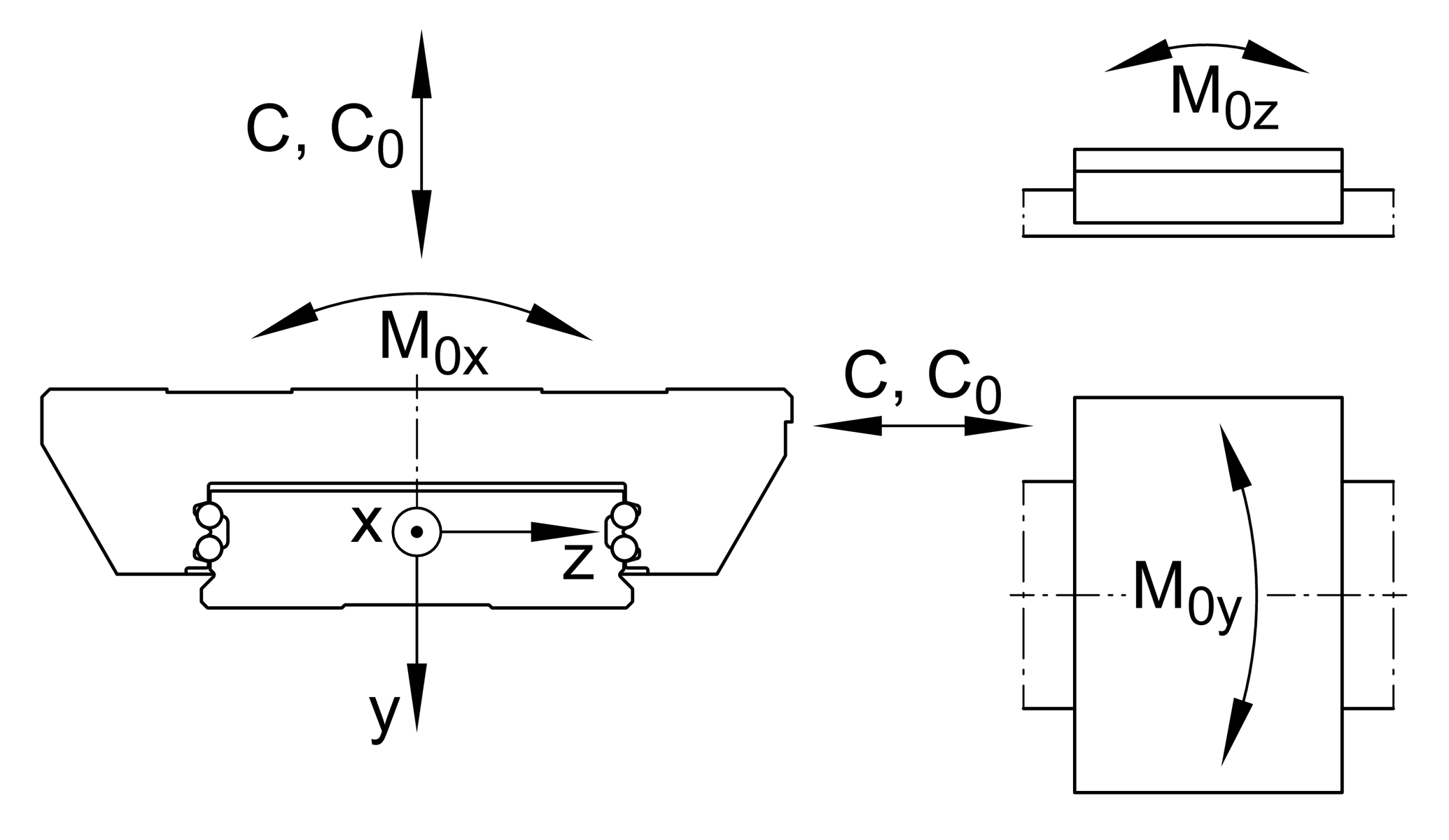

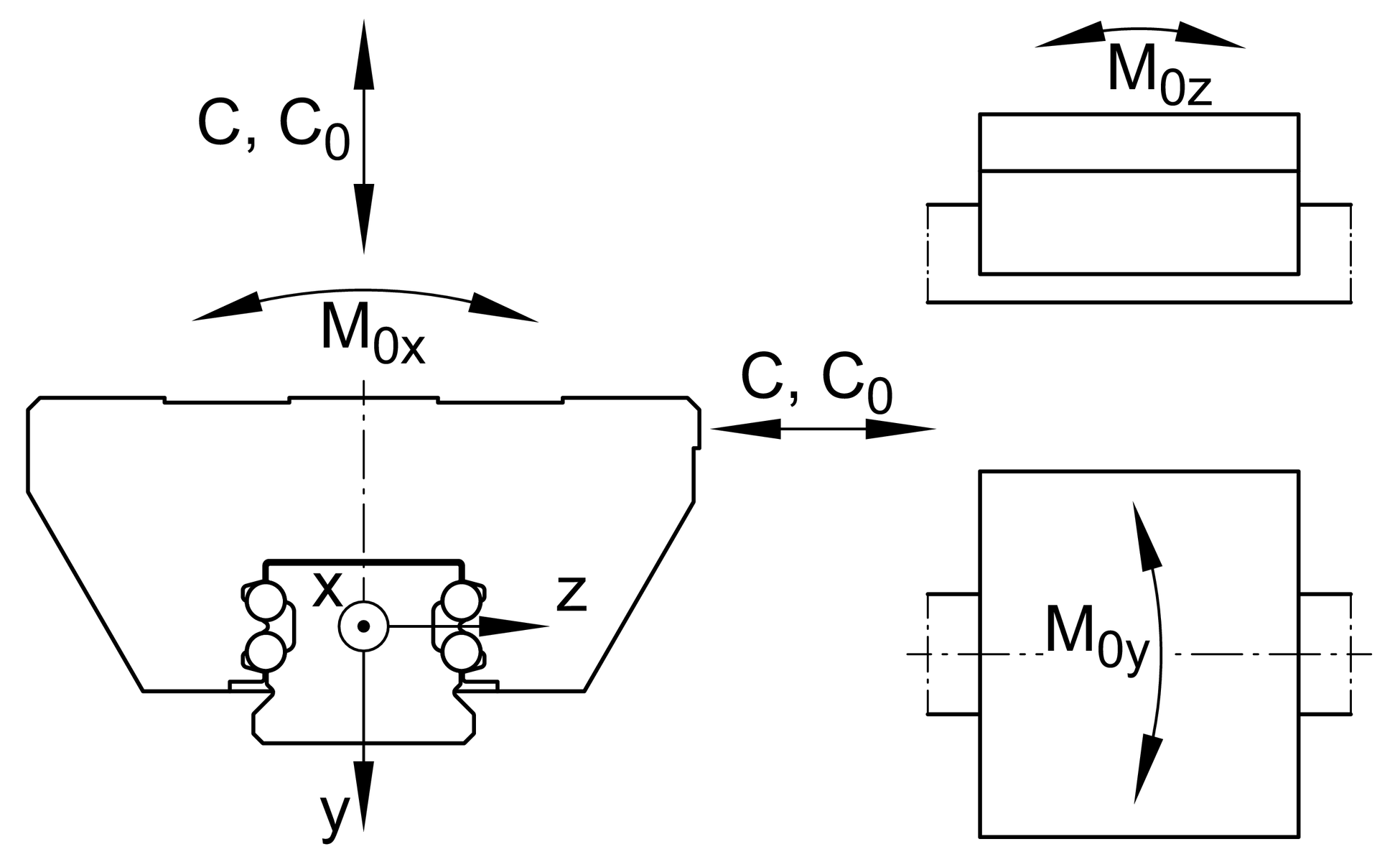

C 69.000 N

C0 141.000 N

G2 M10

G2 MA 83 Nm

H1 9,7 mm

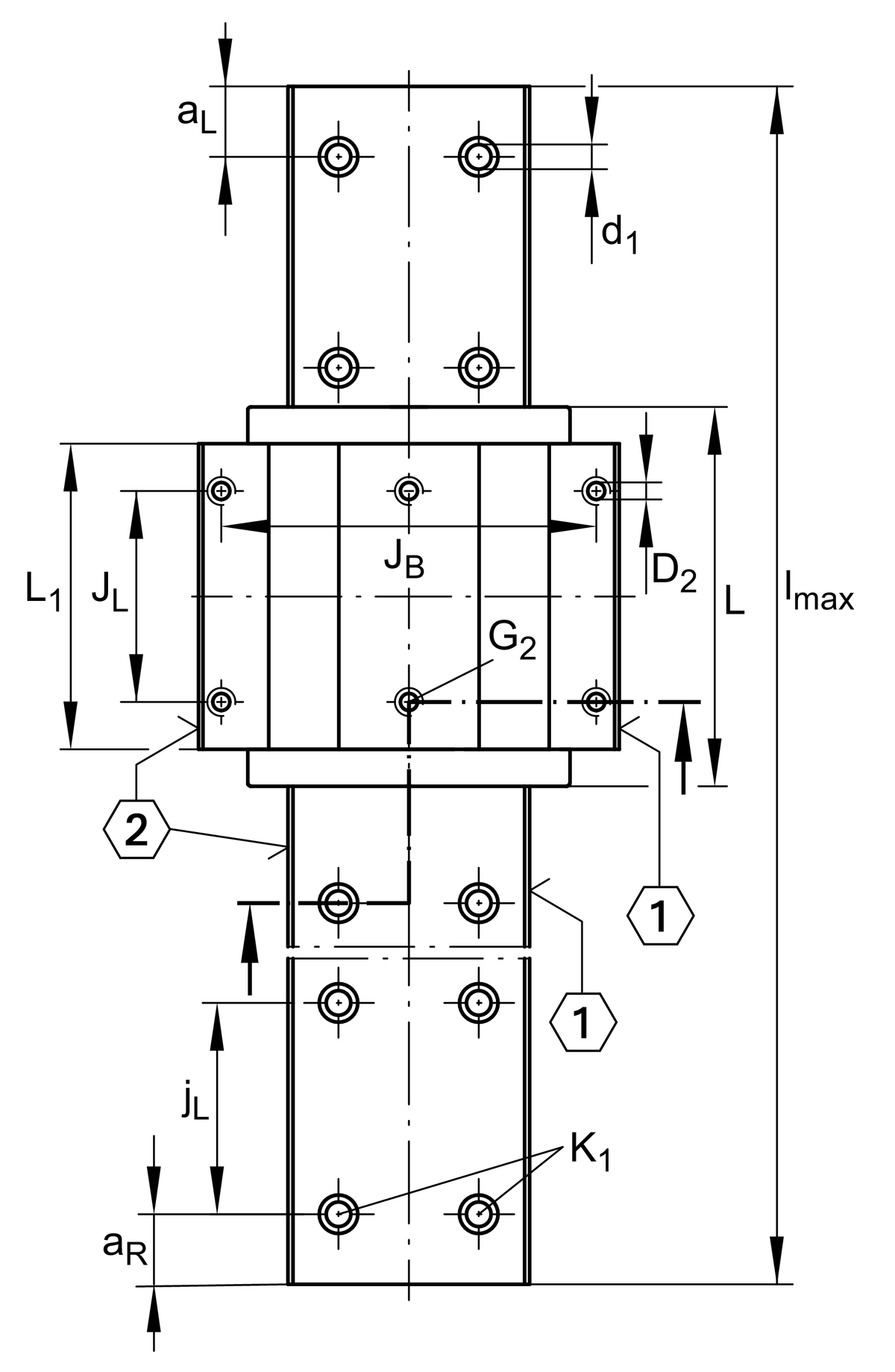

jB 60 mm

JL 60 mm

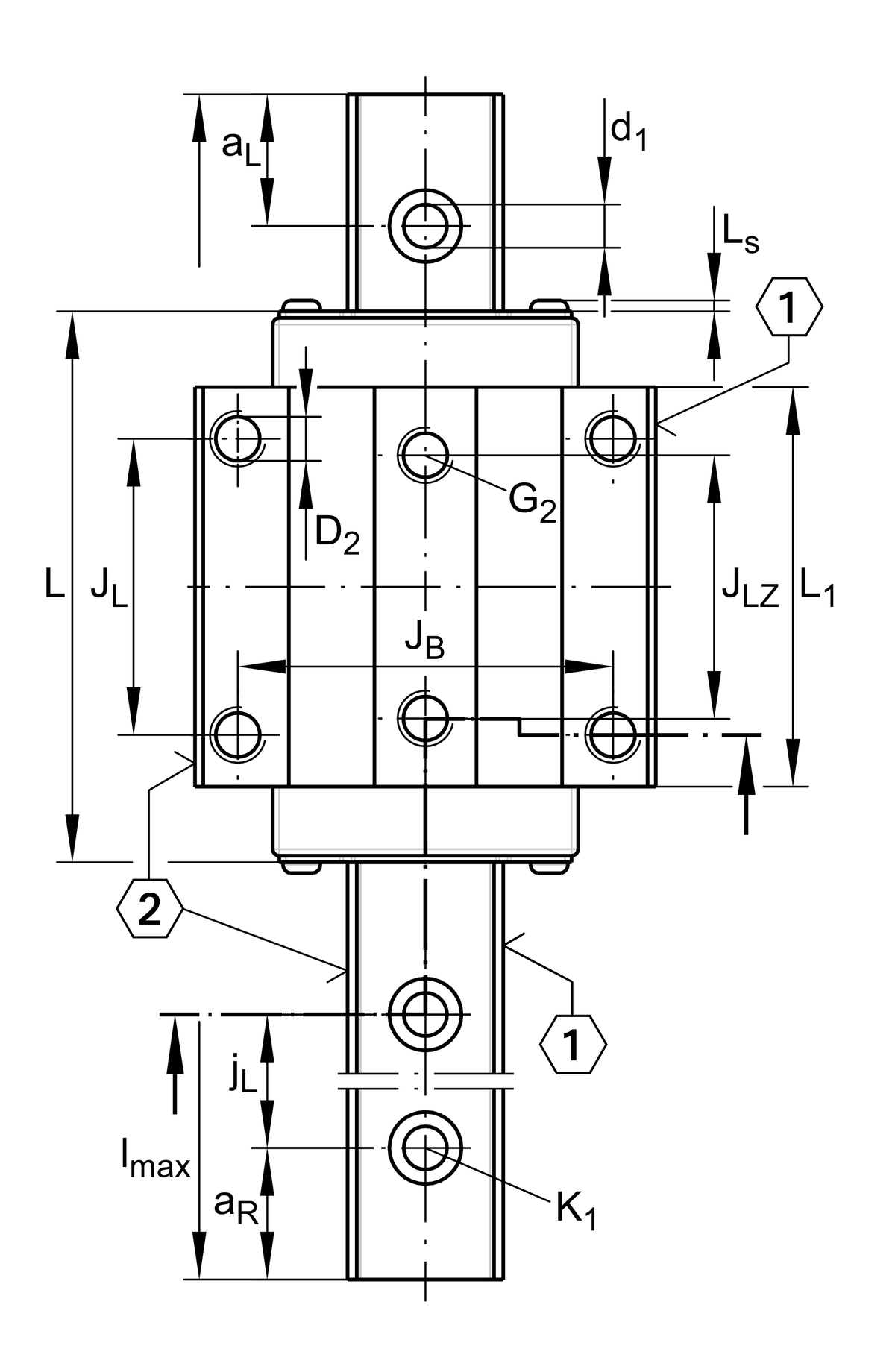

L 140,6 mm

L1 102,5 mm

M0X 3.610 Nm

M0Y 2.485 Nm

M0Z 2.485 Nm

T5 17 mm

d1 13,4 mm

H 34,2 mm

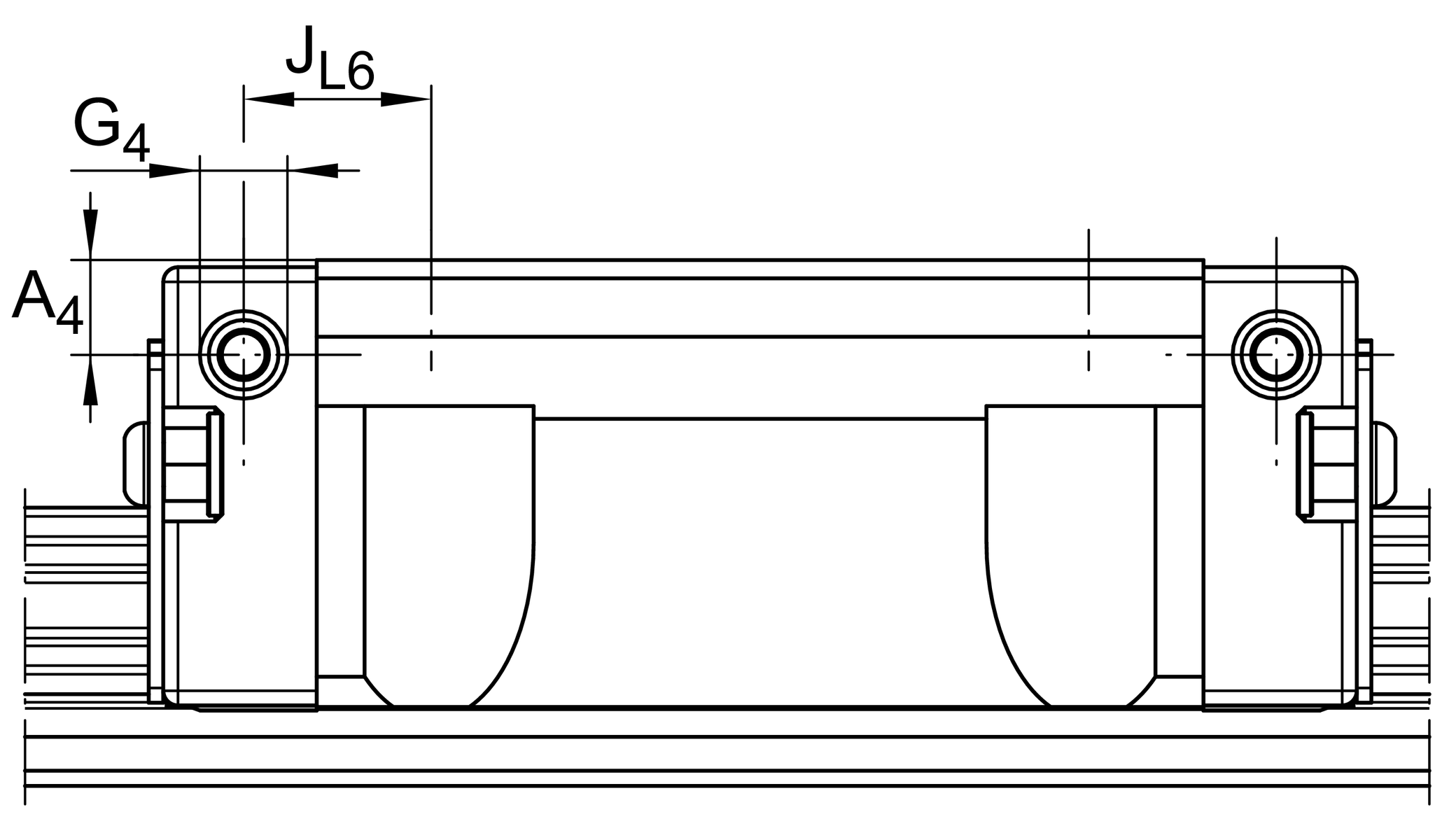

A4 16,5 mm

G3 M6

h5 9,25 mm

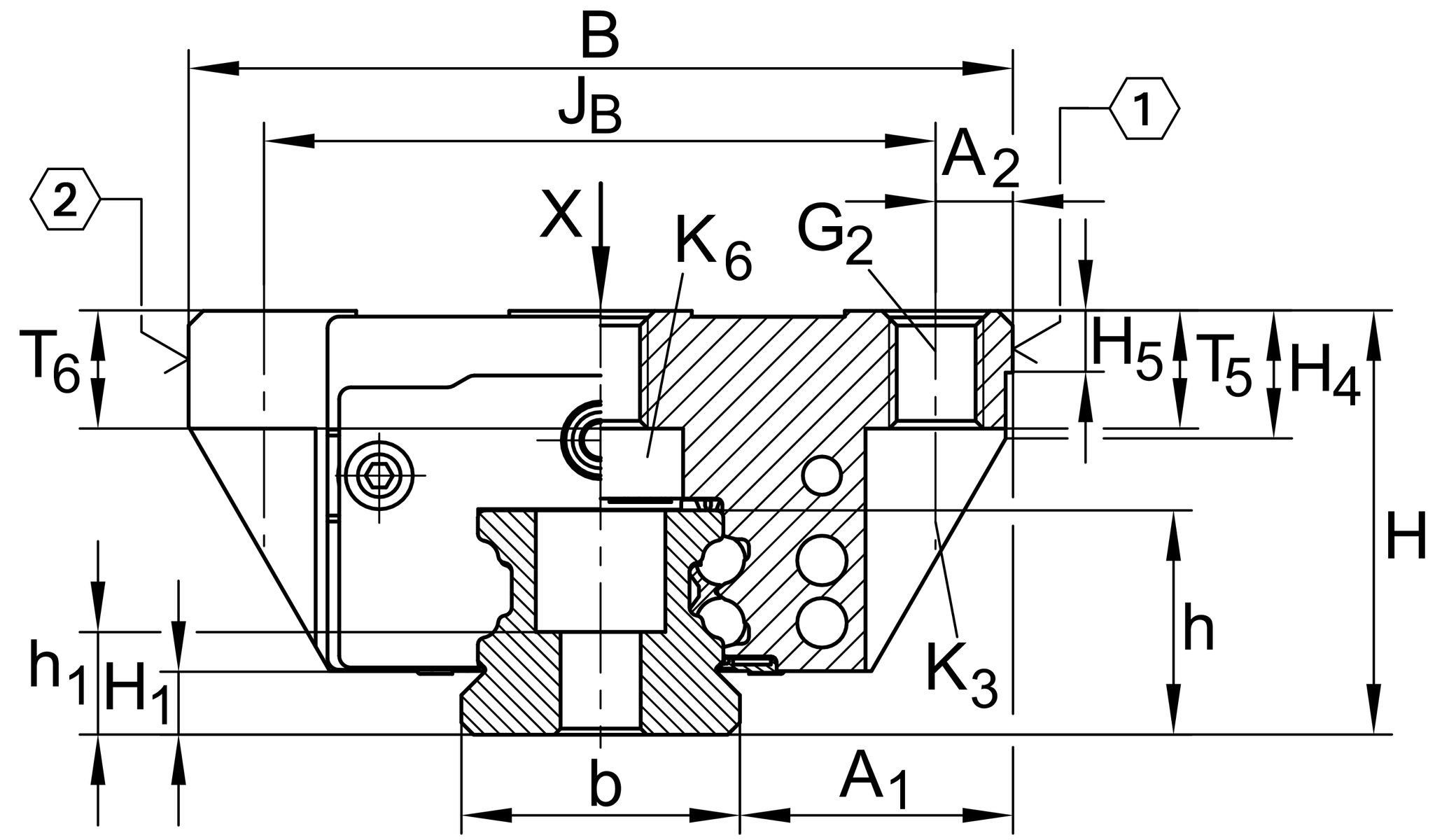

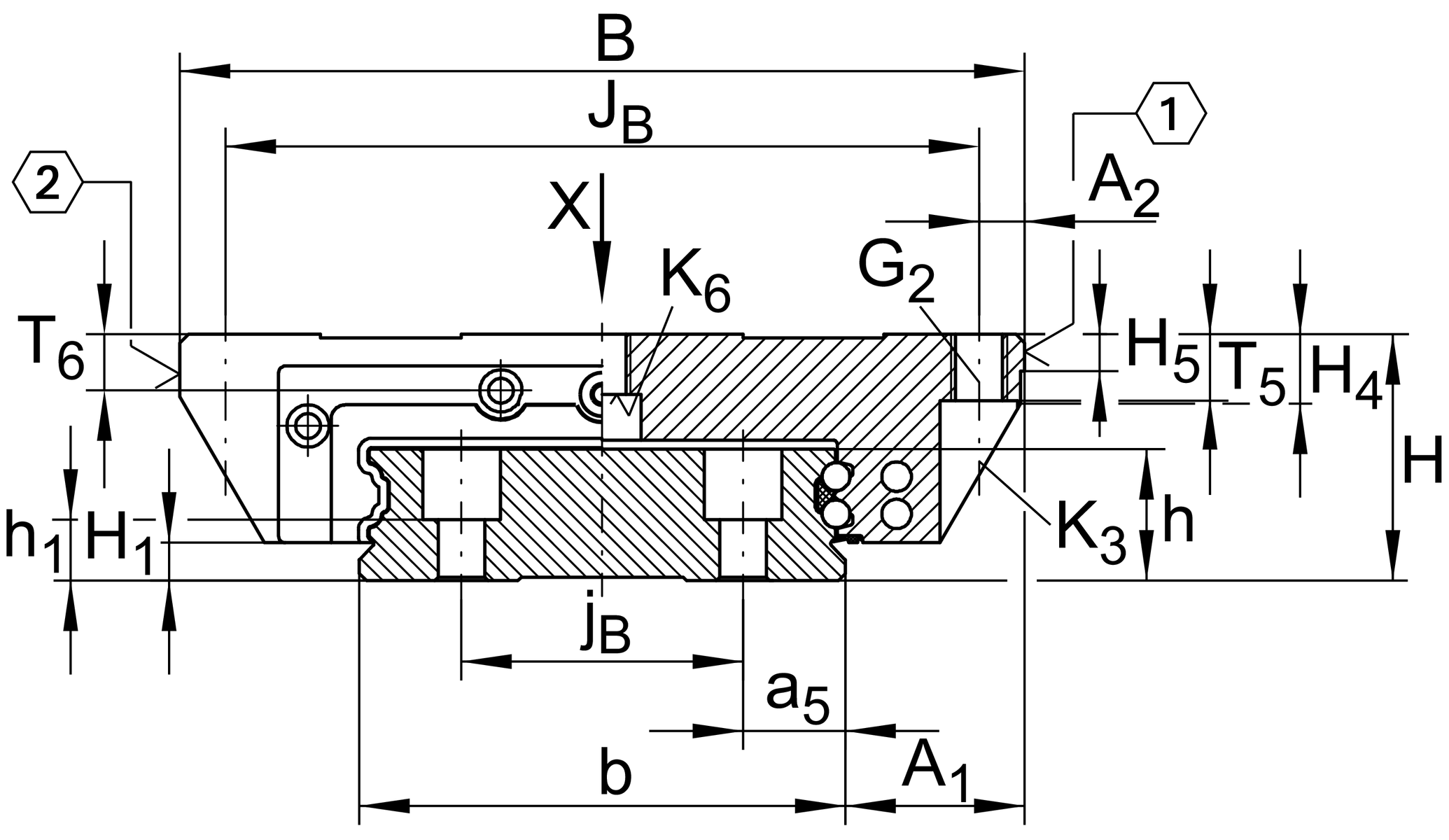

B 45 mm

t G3 7 mm

g4 M6

JL6 29,3 mm

t G4 7 mm

Compatible with the following carriage KWVE45-B-S

K1 M12

K1 MA 140 Nm

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

lmax 5.835 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD45
