Imagen 1 de KUVE20-B-ESC

KUVE20-B-ESC

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE20-B-ESC Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

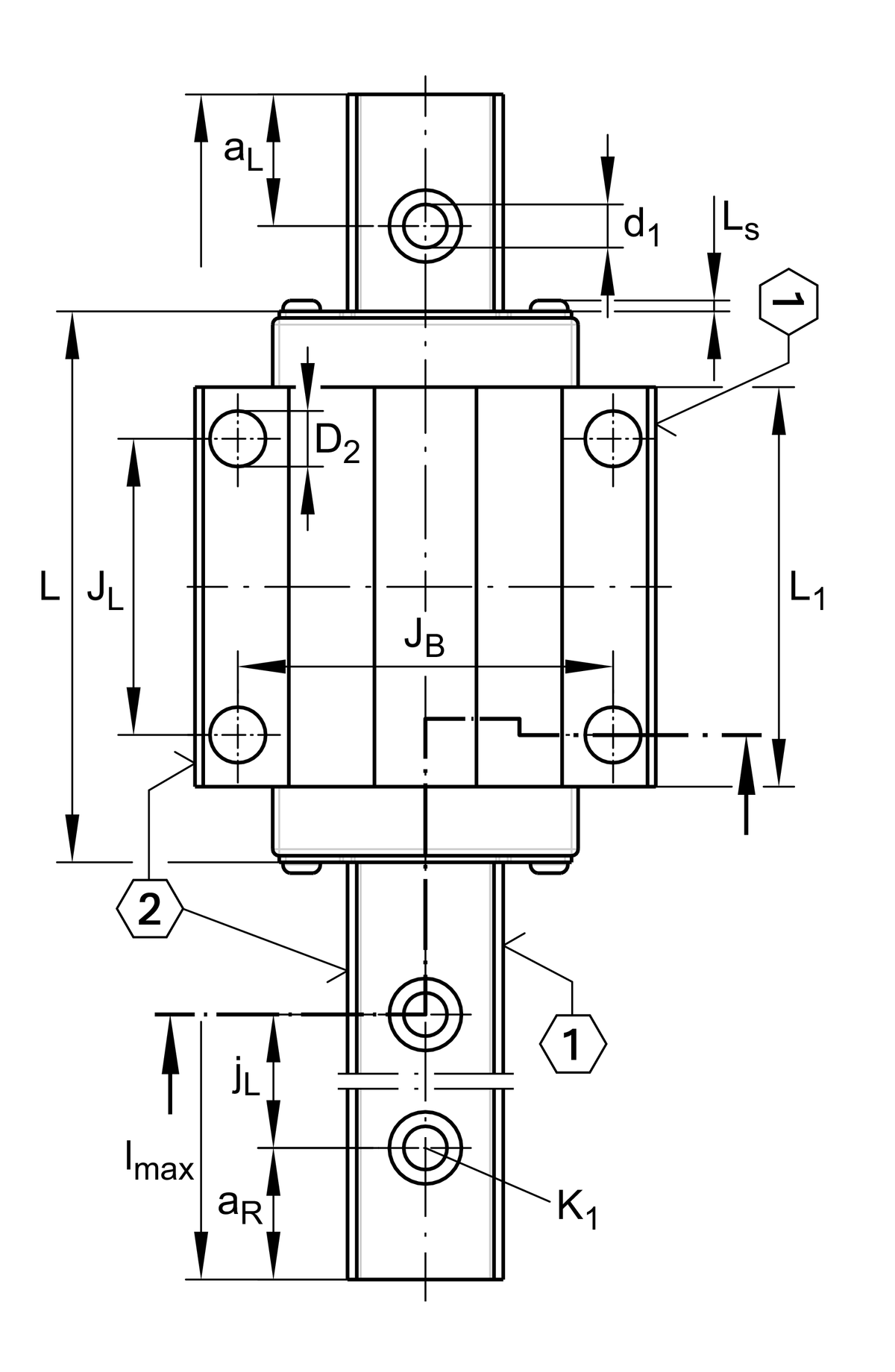

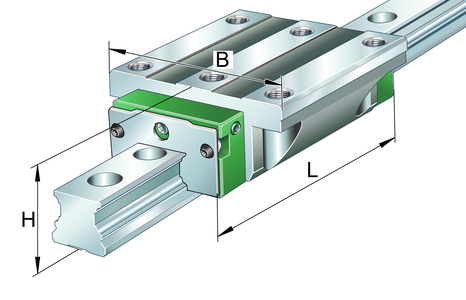

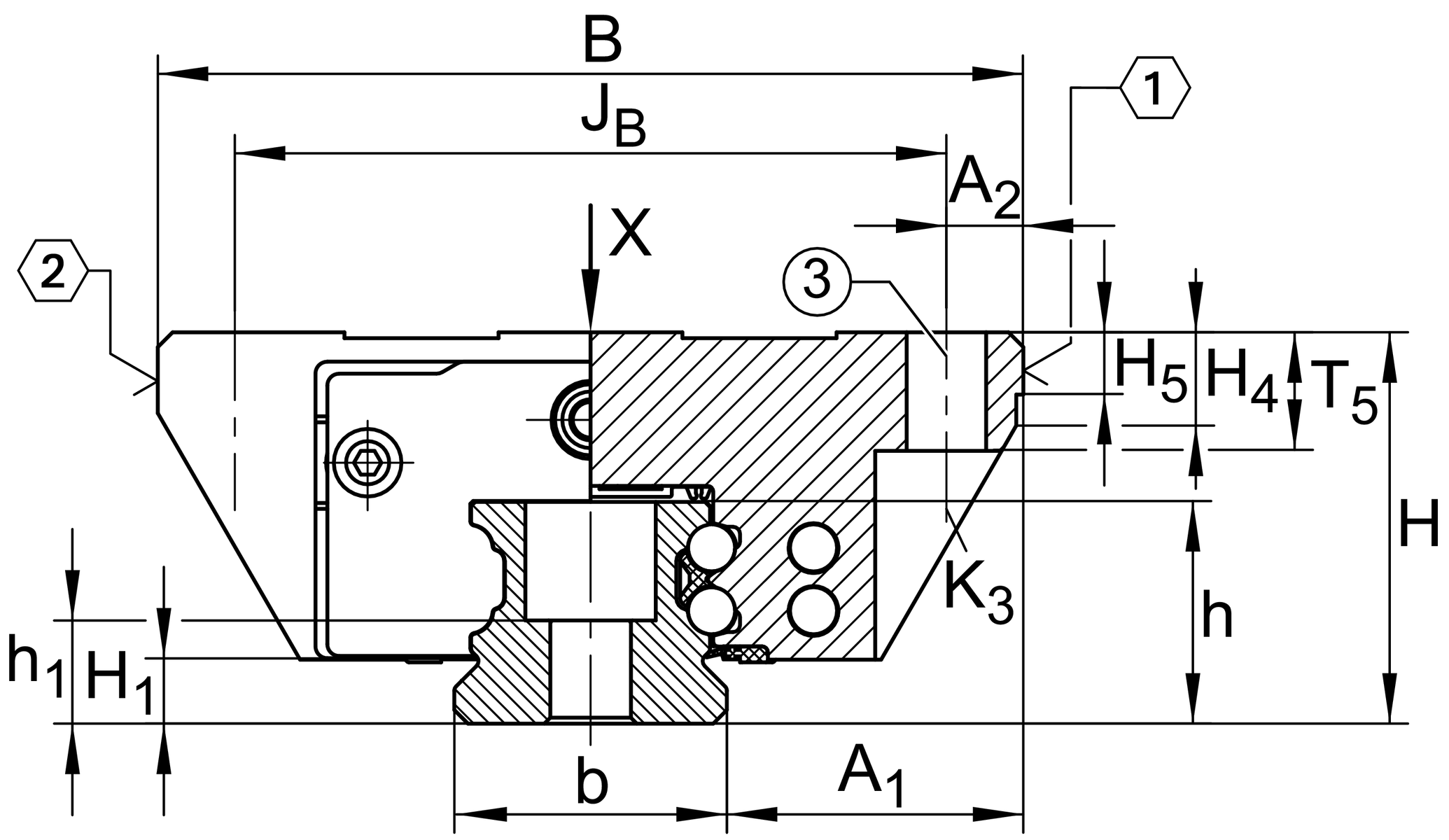

Carriages KWVE..-B-ESC, narrow, short carriage, four-row, full complement ball set

A1 11 mm

a2 5 mm

a3 6 mm

C 8.900 N

C0 15.400 N

G2 M5

G2 MA 10 Nm

jB 32 mm

L 50,4 mm

L1 29,4 mm

M0X 190 Nm

M0Y 85 Nm

M0Z 85 Nm

T5 7,5 mm

d1 5,8 mm

H 17 mm

A4 4,3 mm

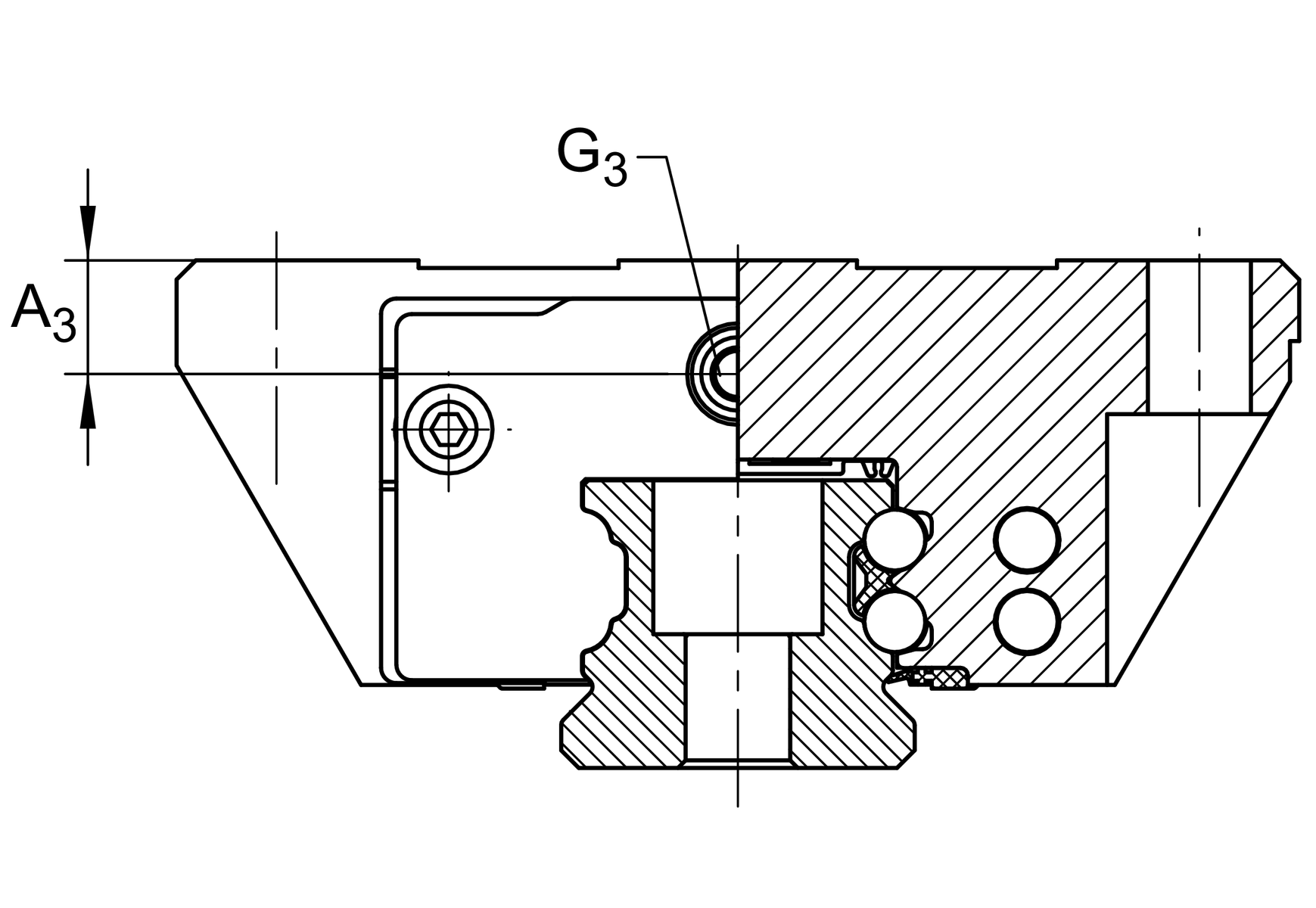

G3 M5

h5 5,25 mm

B 20 mm

t G3 7 mm

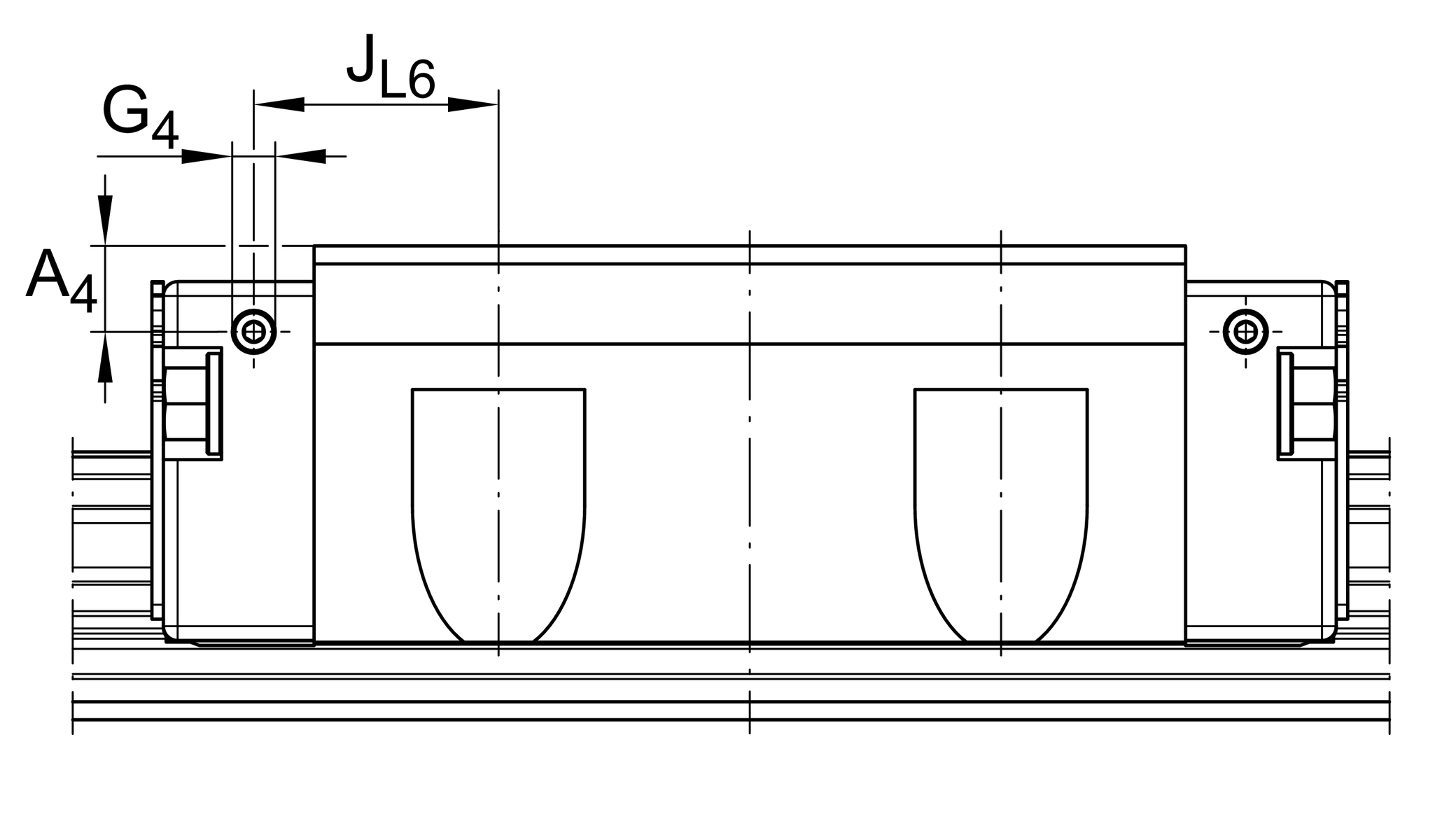

g4 M3

JL6 18,9 mm

t G4 5,5 mm

Compatible with the following carriage KWVE20-B-ESC

JL 60 mm

H1 8,6 mm

K1 M5

K1 MA 10 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 5.880 mm

Tolb -0,03 mm

LS 1,65 mm

Suitable Guide Rail TKVD20
