Imagen 1 de KUVE30-B-E

KUVE30-B-E

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE30-B-E Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

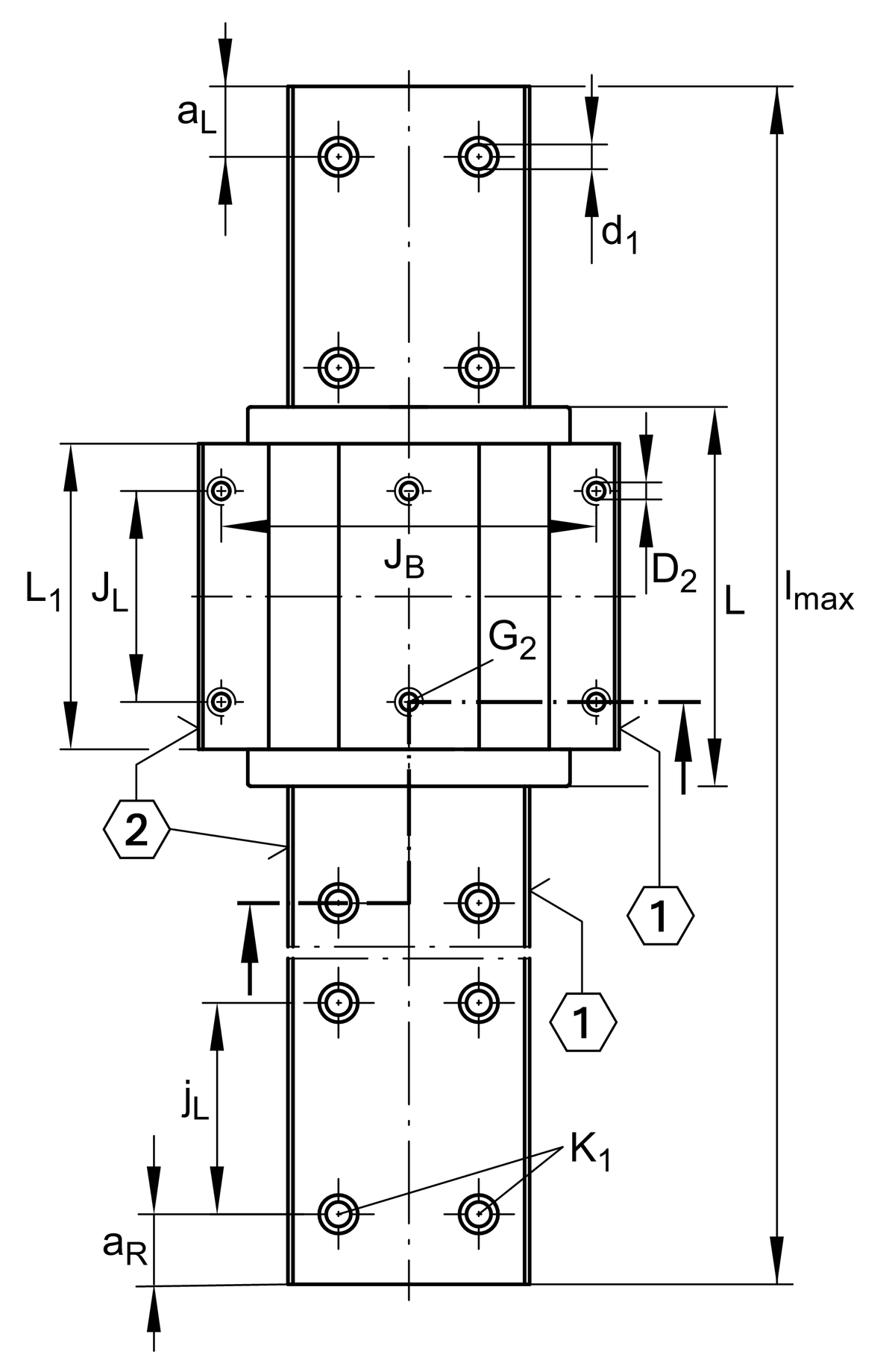

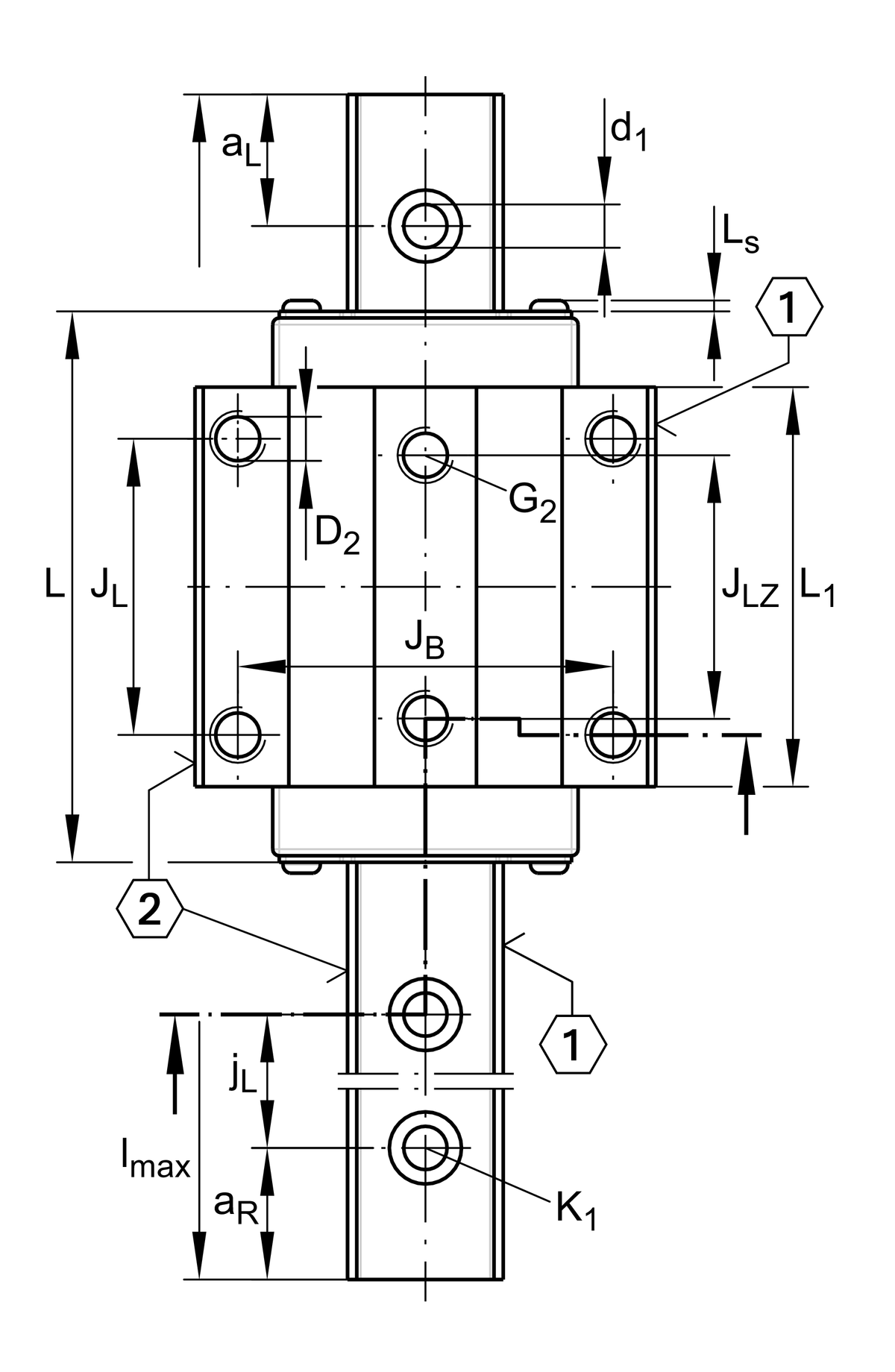

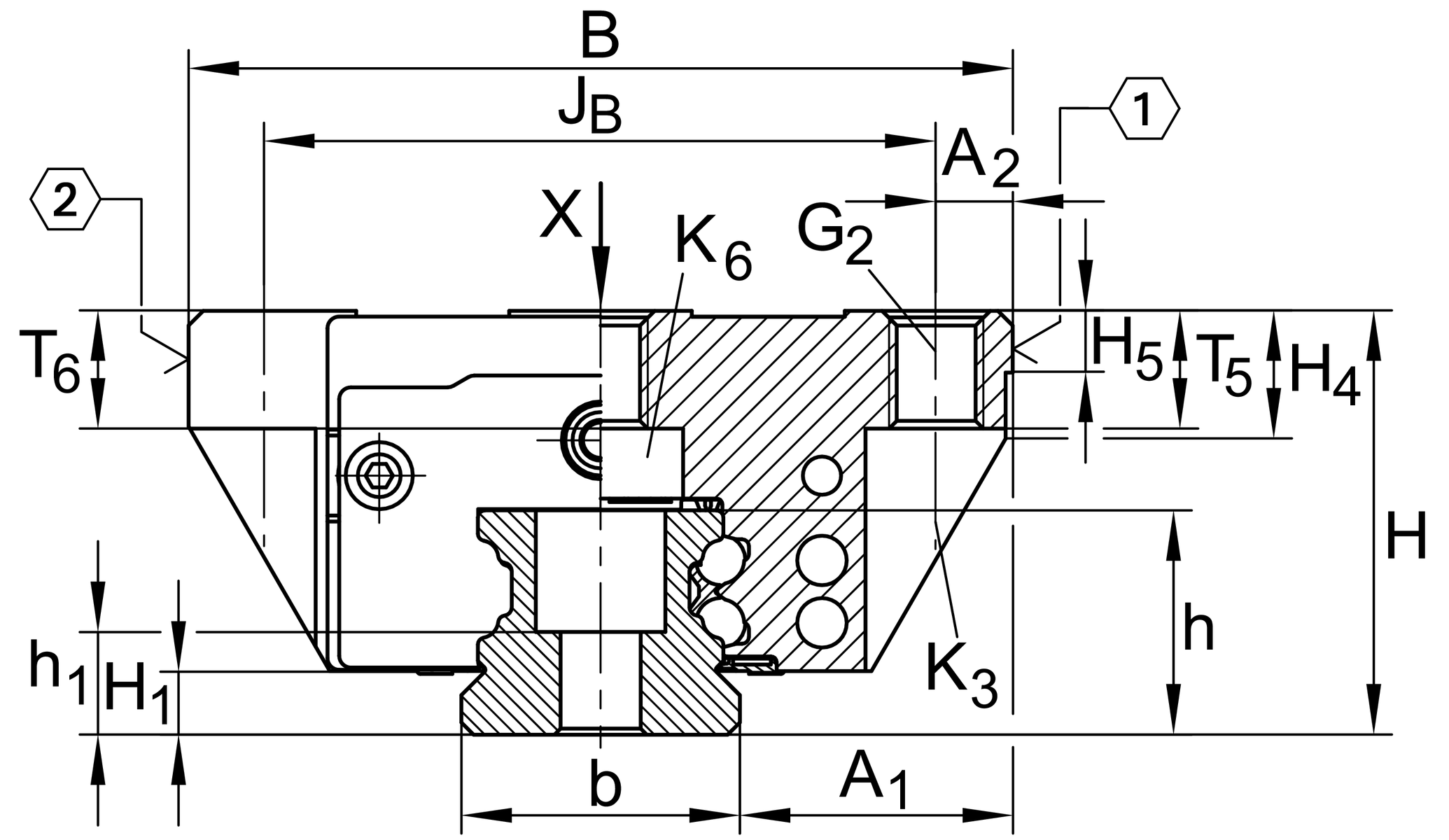

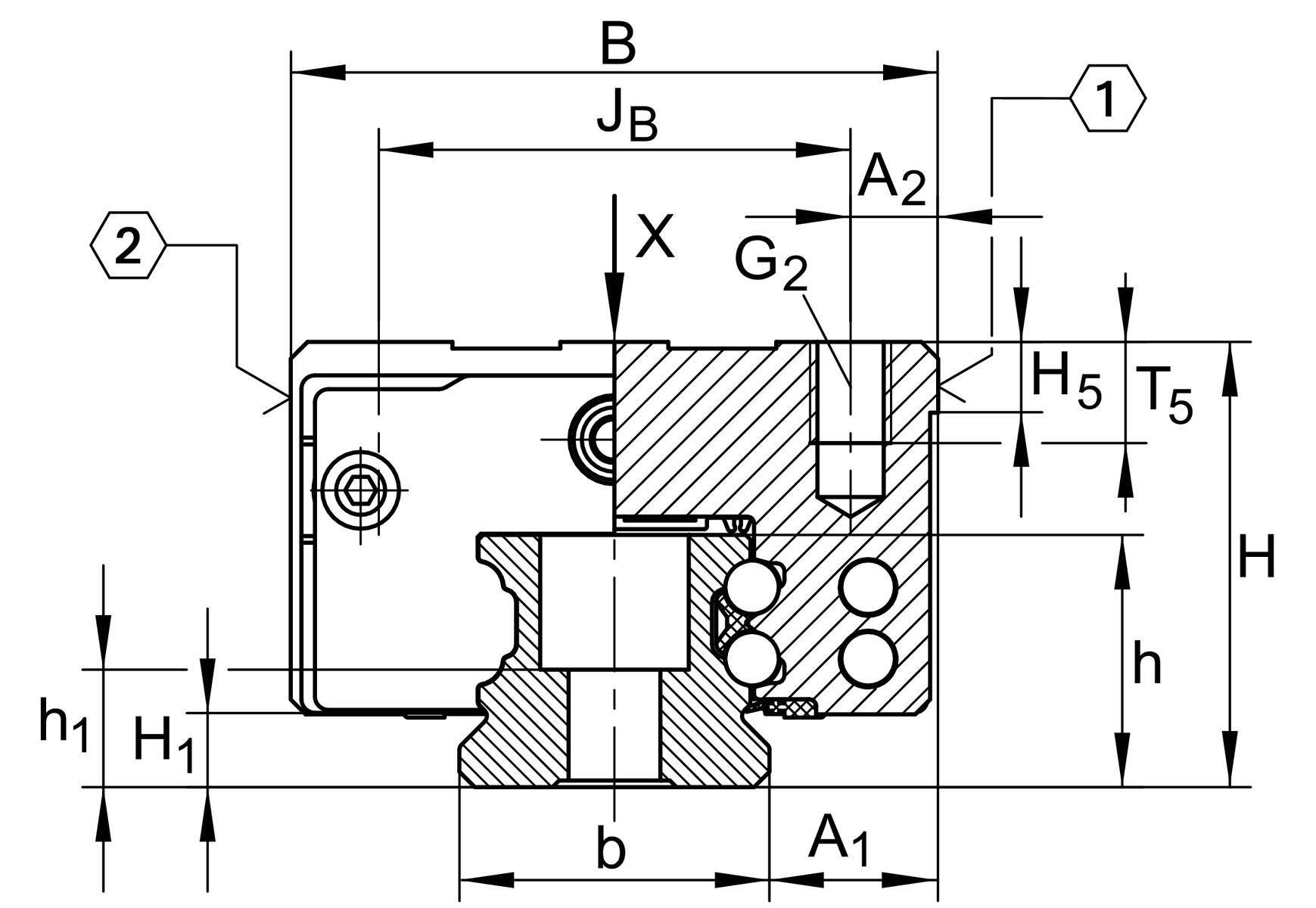

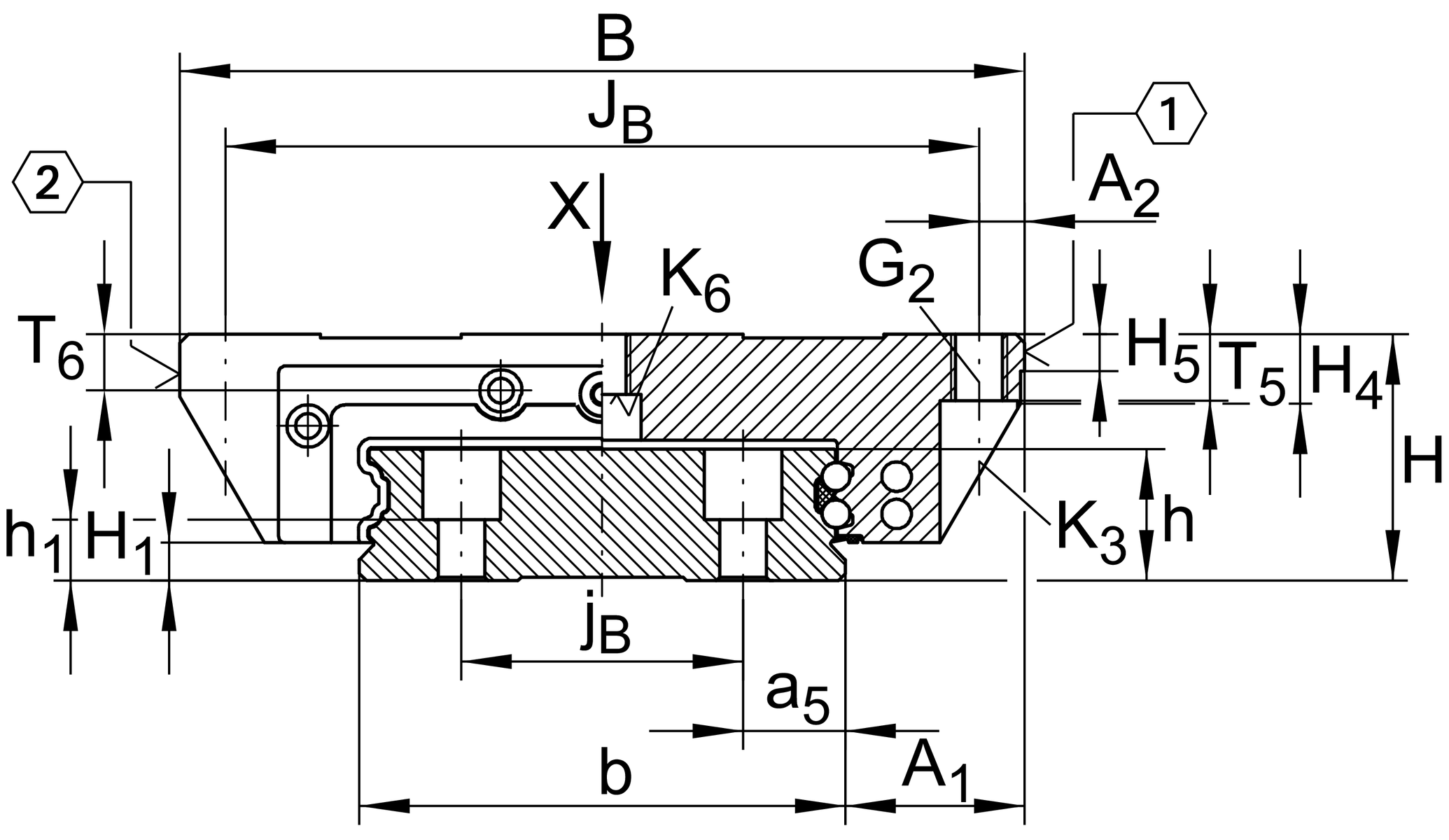

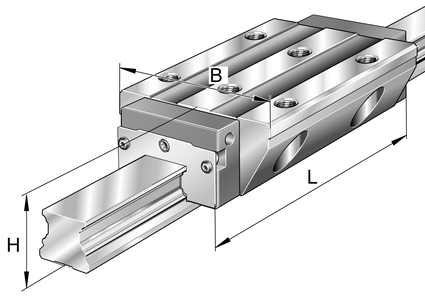

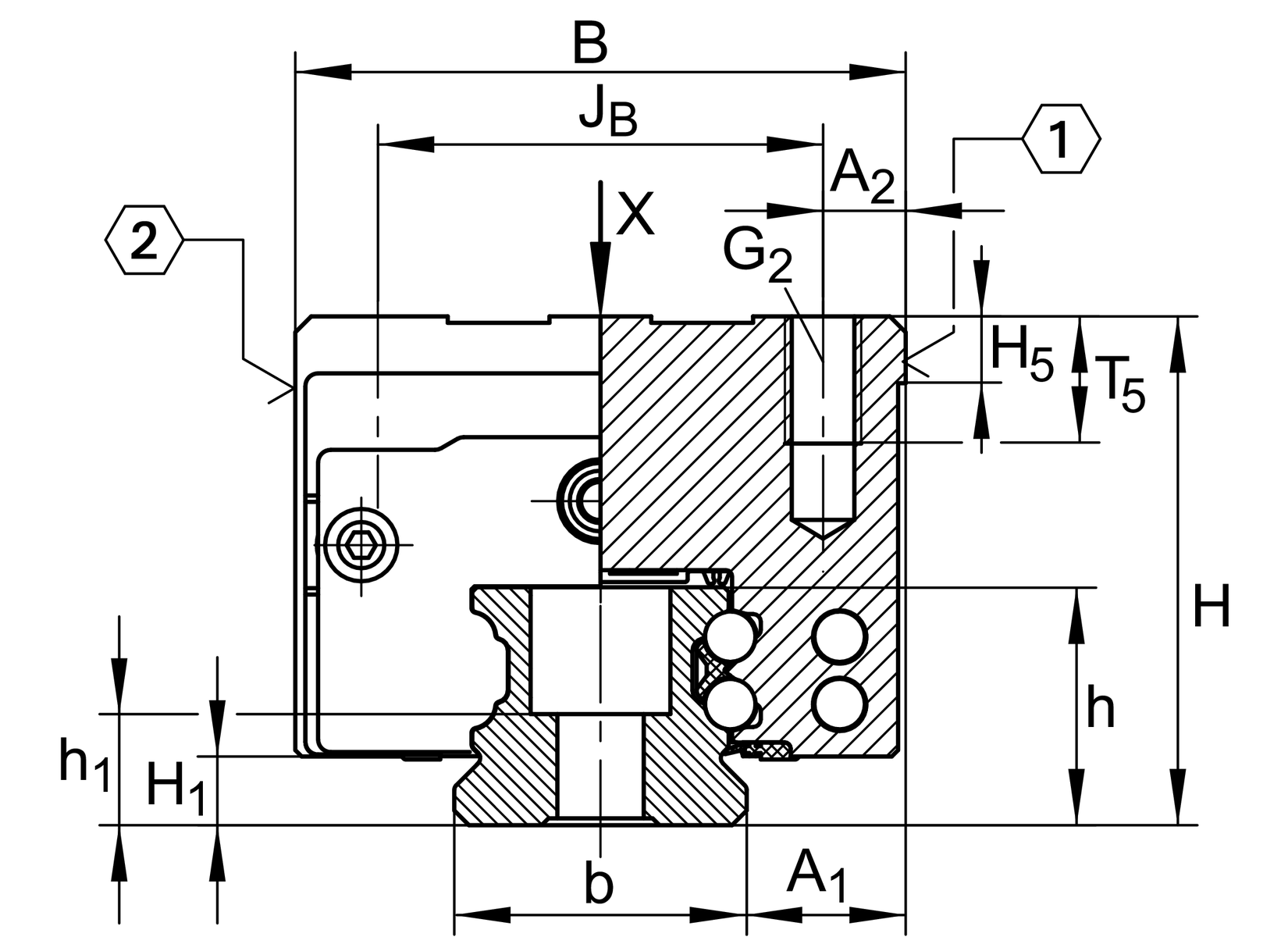

Carriages KWVE..-B-E, standard carriage, four-row, full complement, expanded type

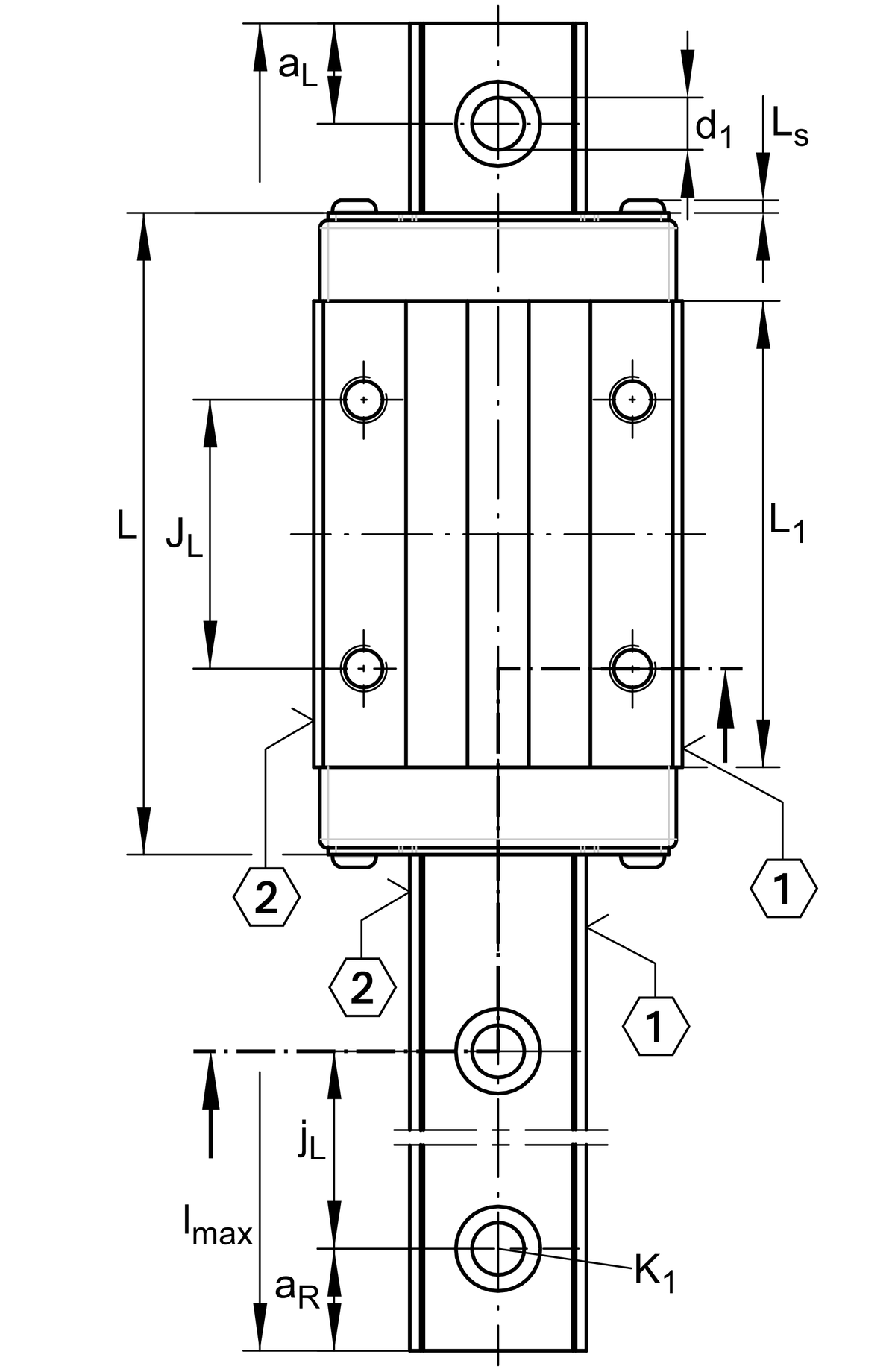

A1 31 mm

a2 9 mm

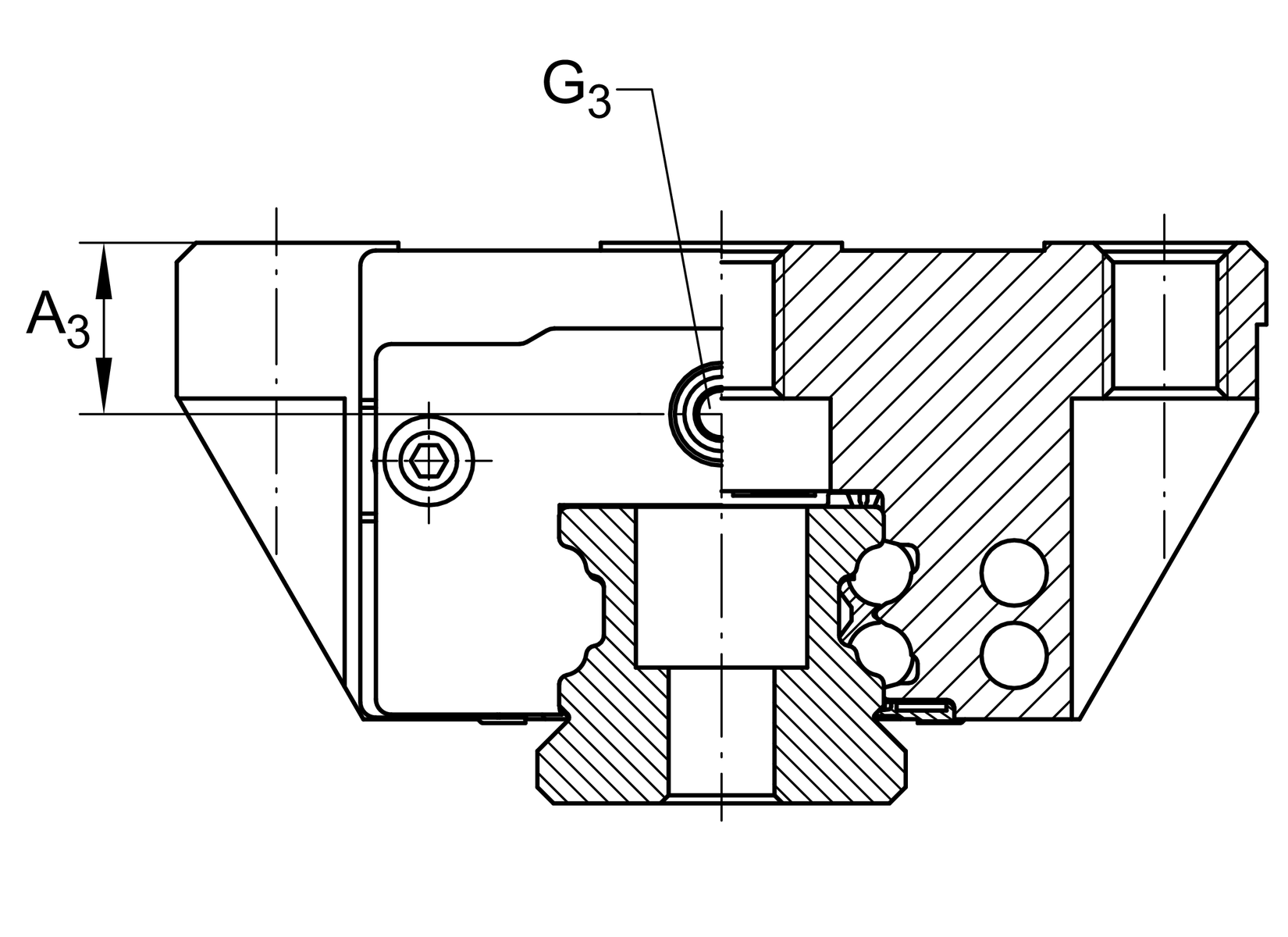

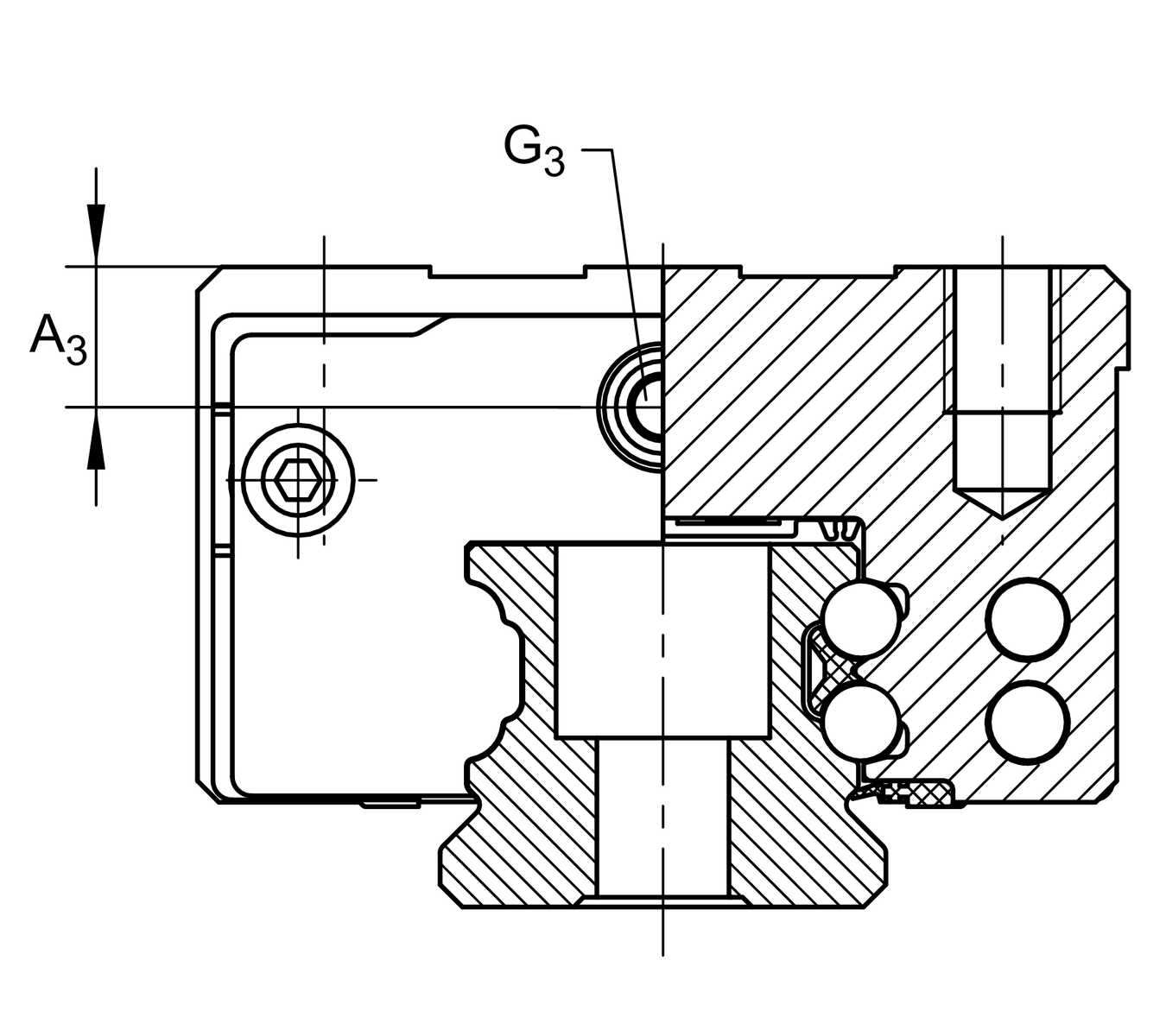

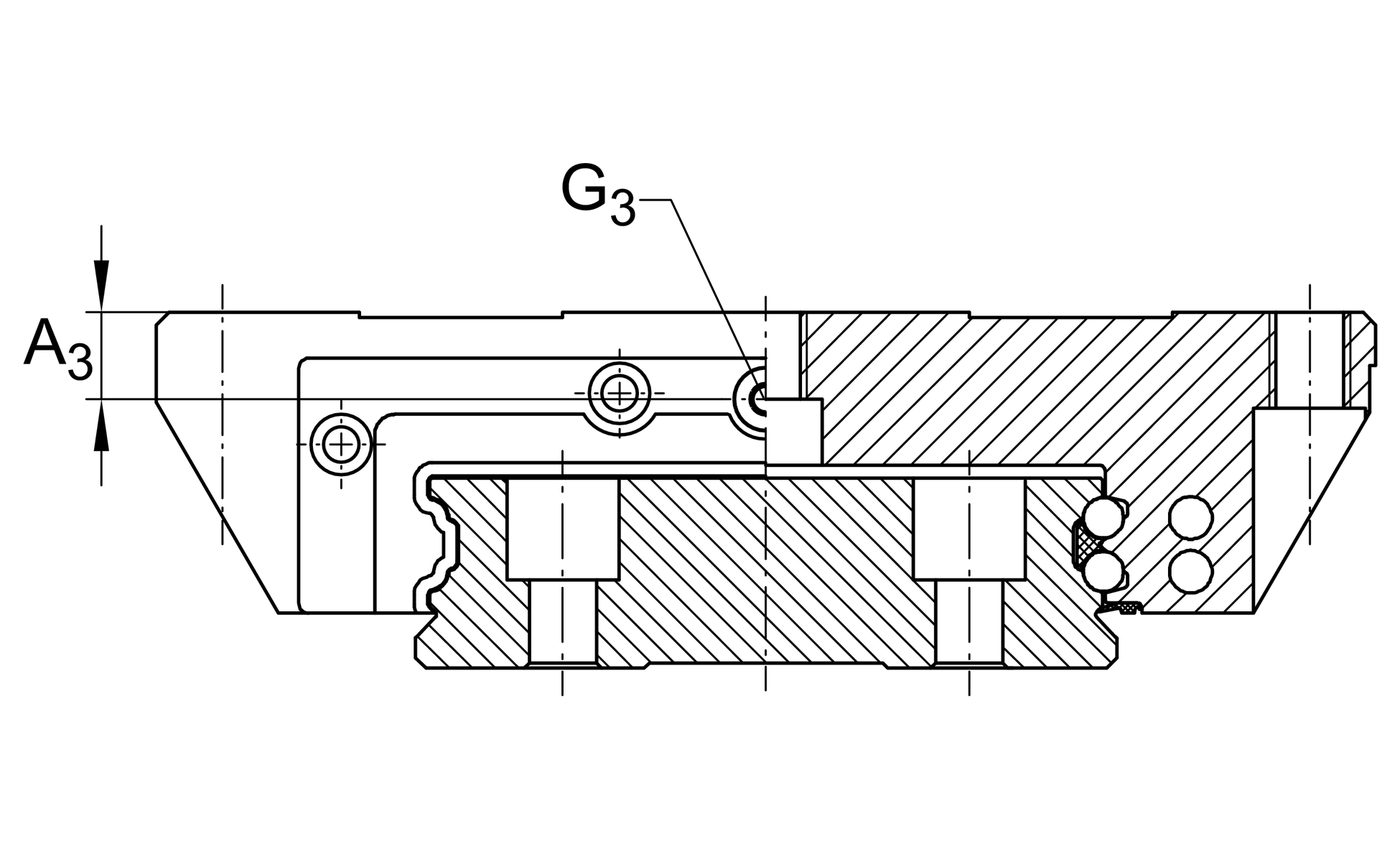

a3 11,5 mm

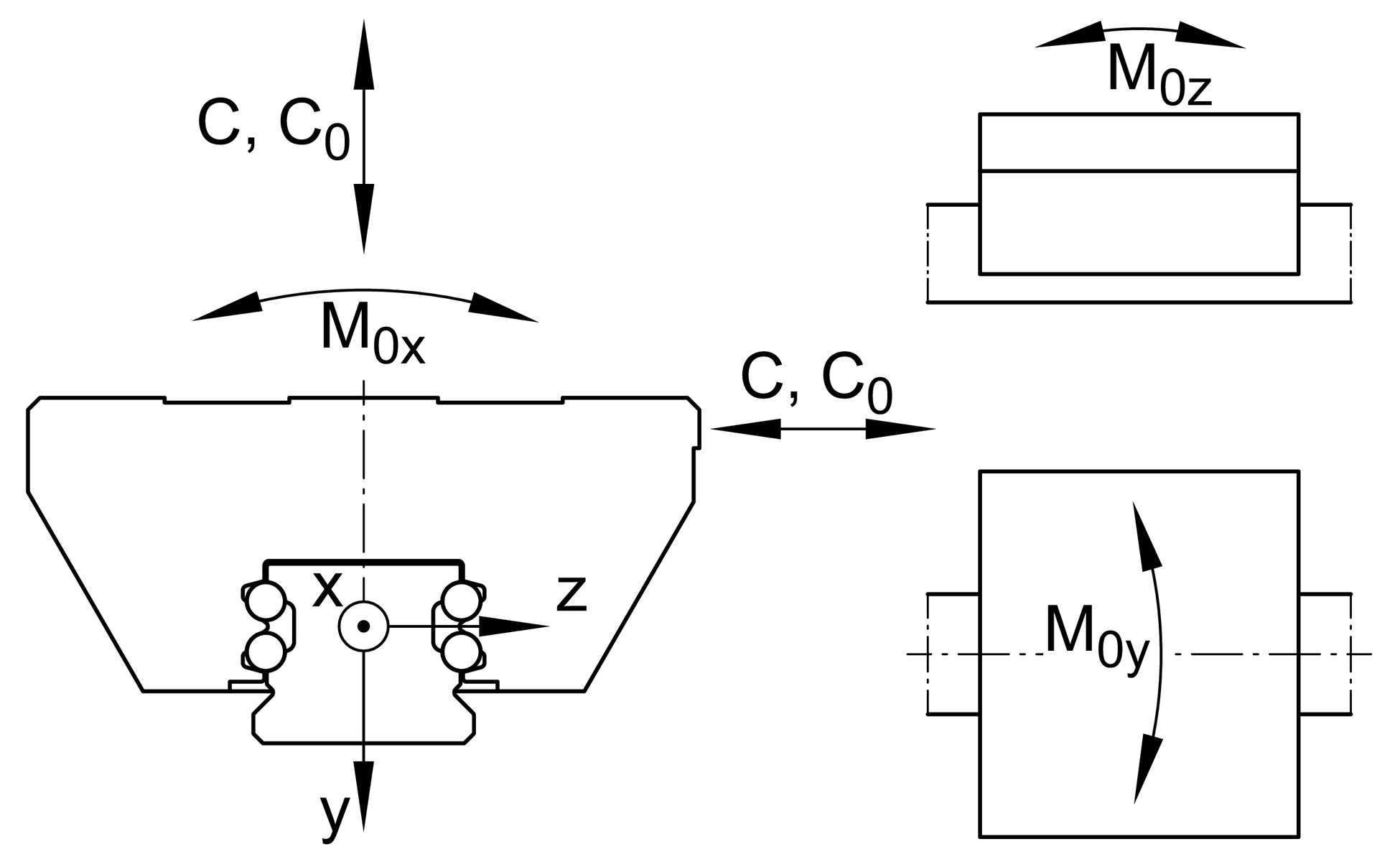

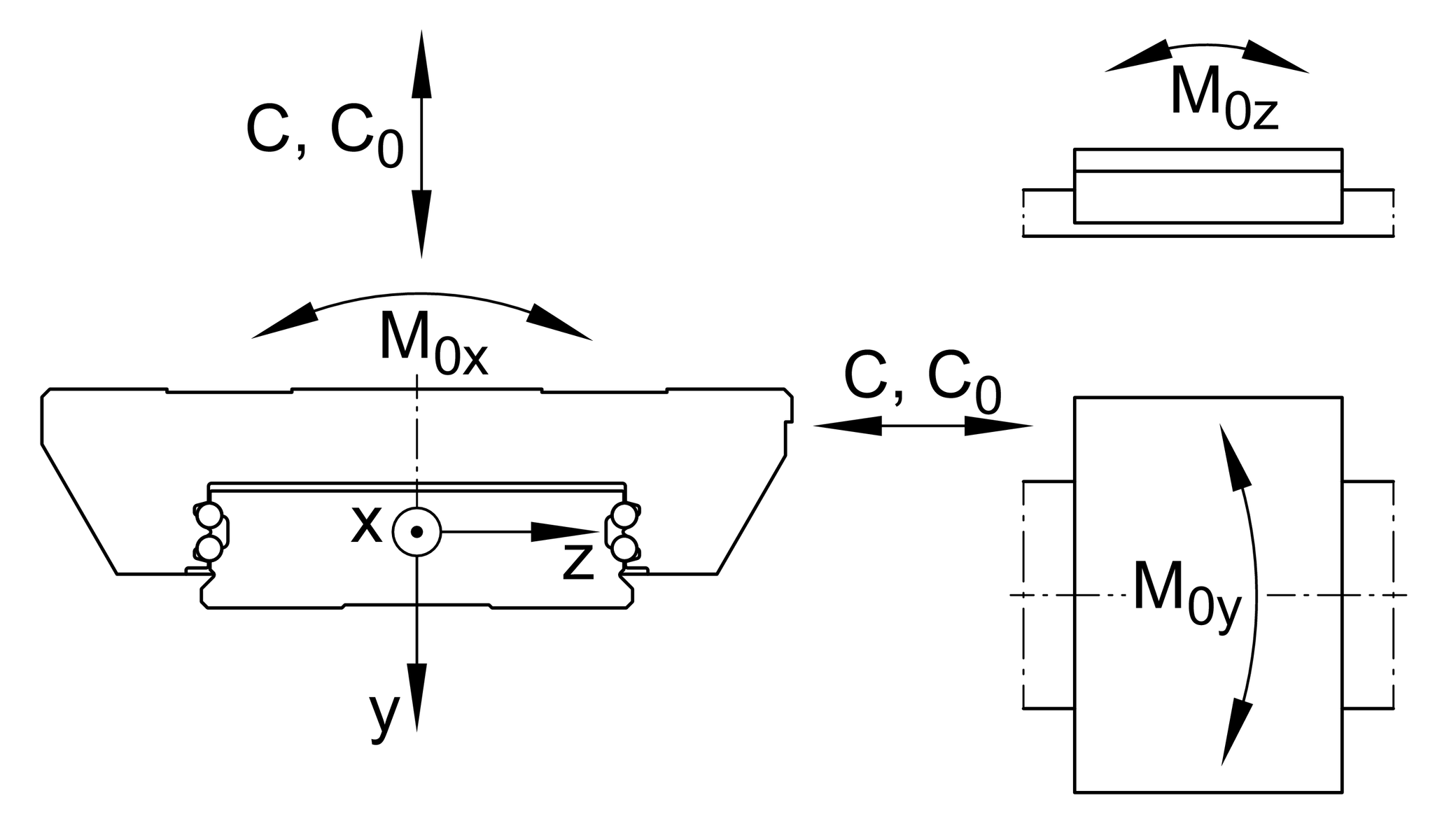

C 27.500 N

C0 55.000 N

D2 8,6 mm

jB 72 mm

L 99 mm

L1 72 mm

M0X 970 Nm

M0Y 700 Nm

M0Z 700 Nm

T5 12 mm

d1 9 mm

H 23,5 mm

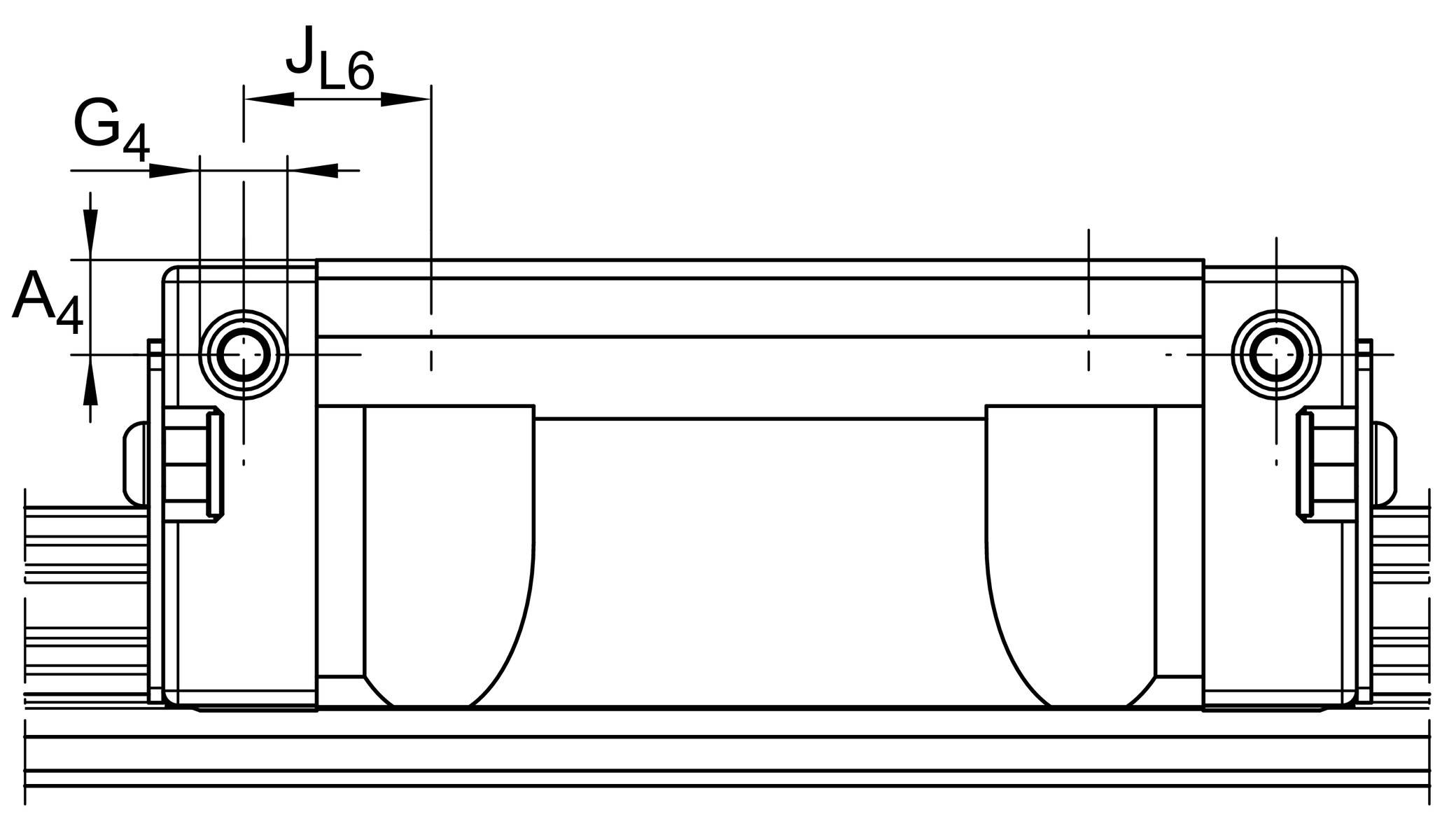

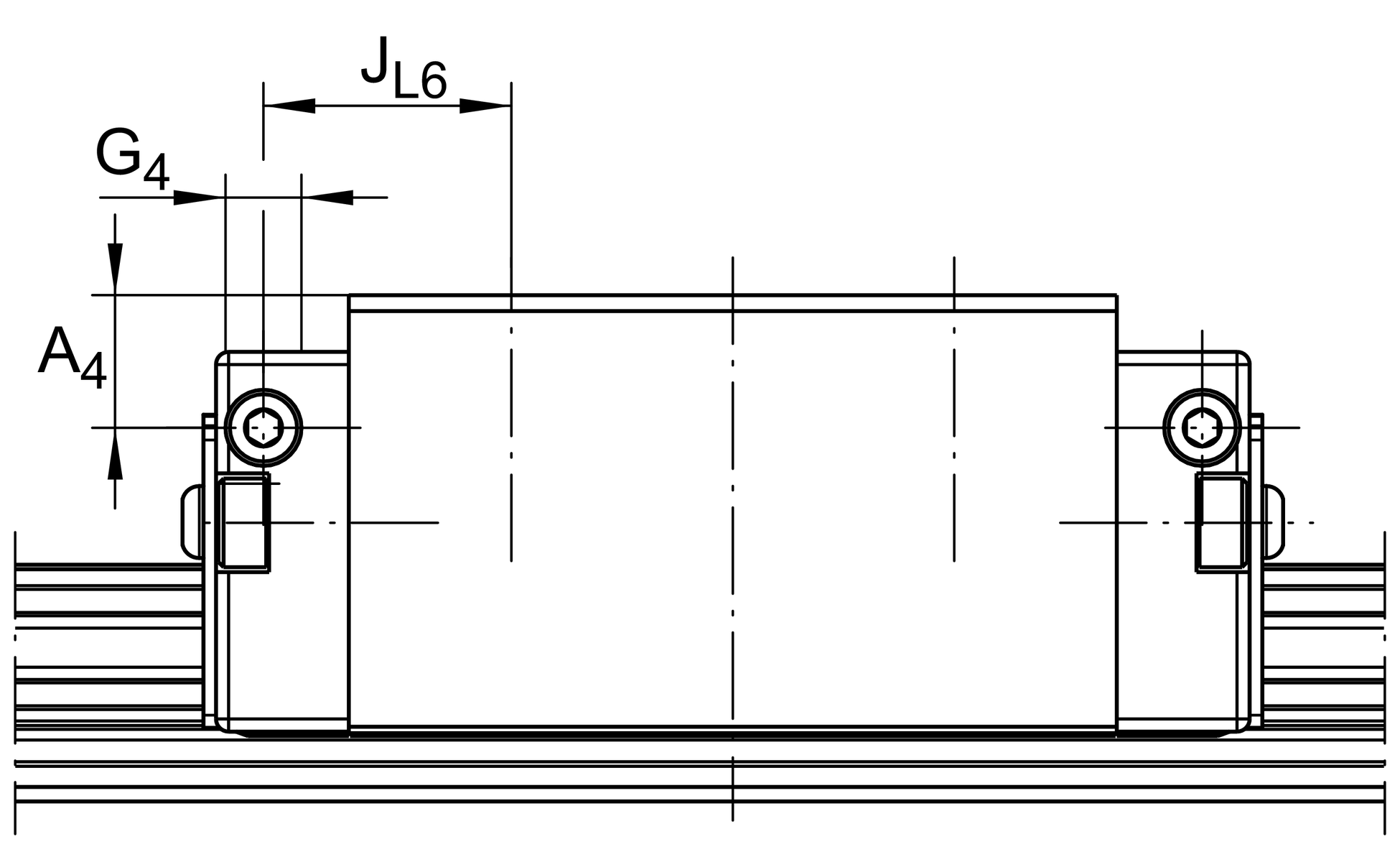

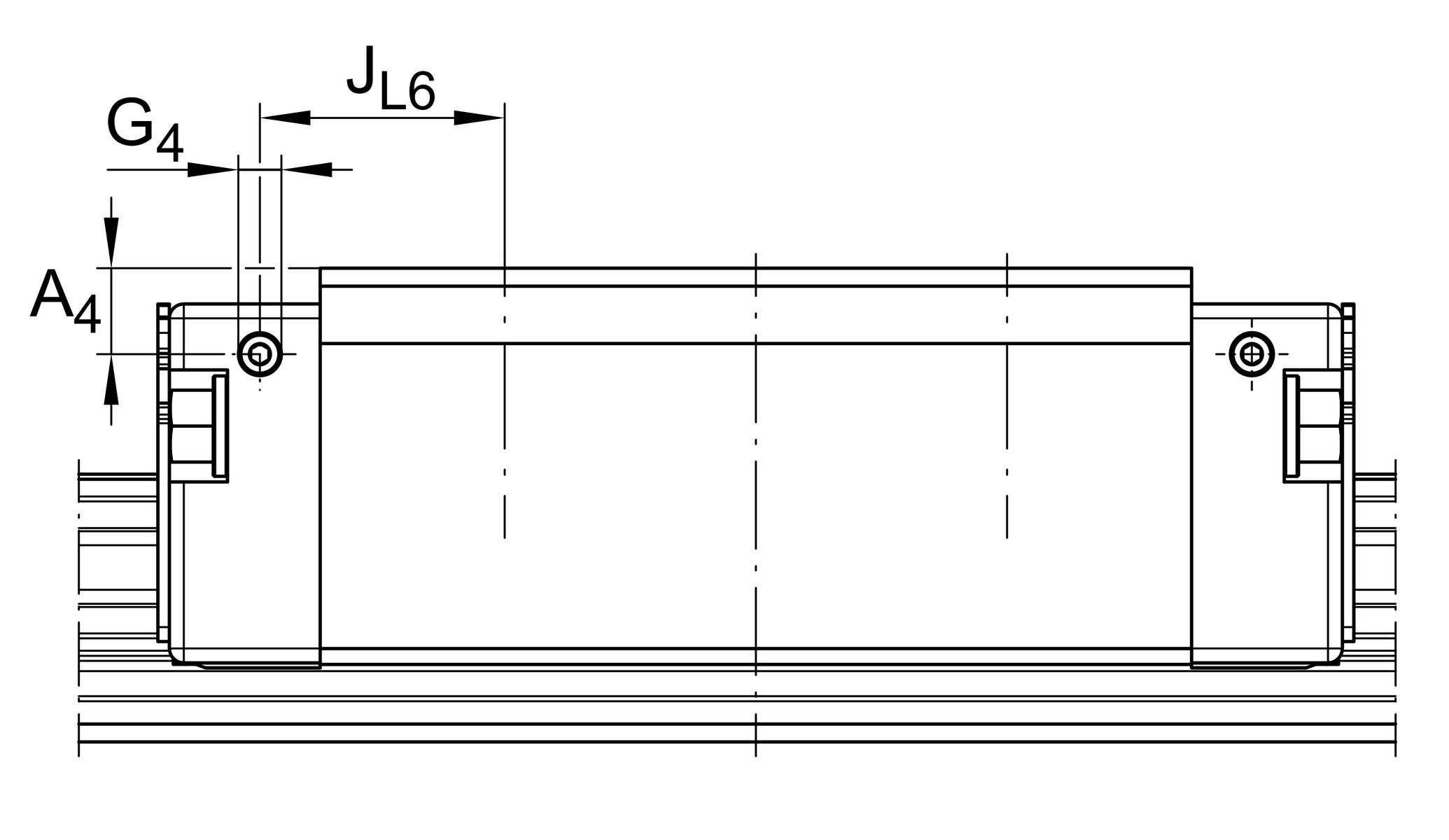

A4 7 mm

G3 M6

H4 13,8 mm

h5 6,25 mm

K3 M8

K3 MA 41 Nm

B 28 mm

t G3 7 mm

g4 M6

JL6 21,1 mm

t G4 7 mm

Compatible with the following carriage KWVE30-B-E

JL 80 mm

H1 11,5 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

lmax 5.860 mm

Tolb -0,03 mm

LS 1,65 mm

Suitable Guide Rail TKVD30
