Imagen 1 de LTS50-280-TR32x6-M-1

LTS50-280-TR32x6-M-1

Consultar precio

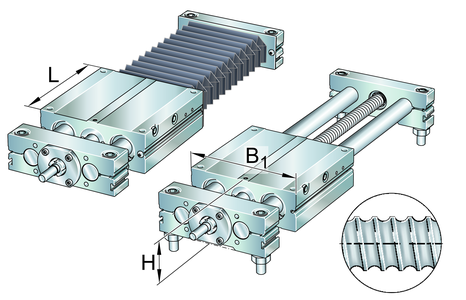

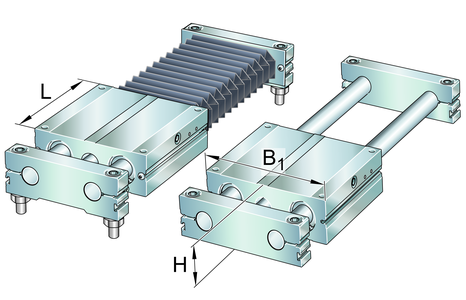

Mesa lineal

MPN: LTS50-280-TR32x6-M-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

C0 5.530 N

H 115 mm

JL4 15 mm

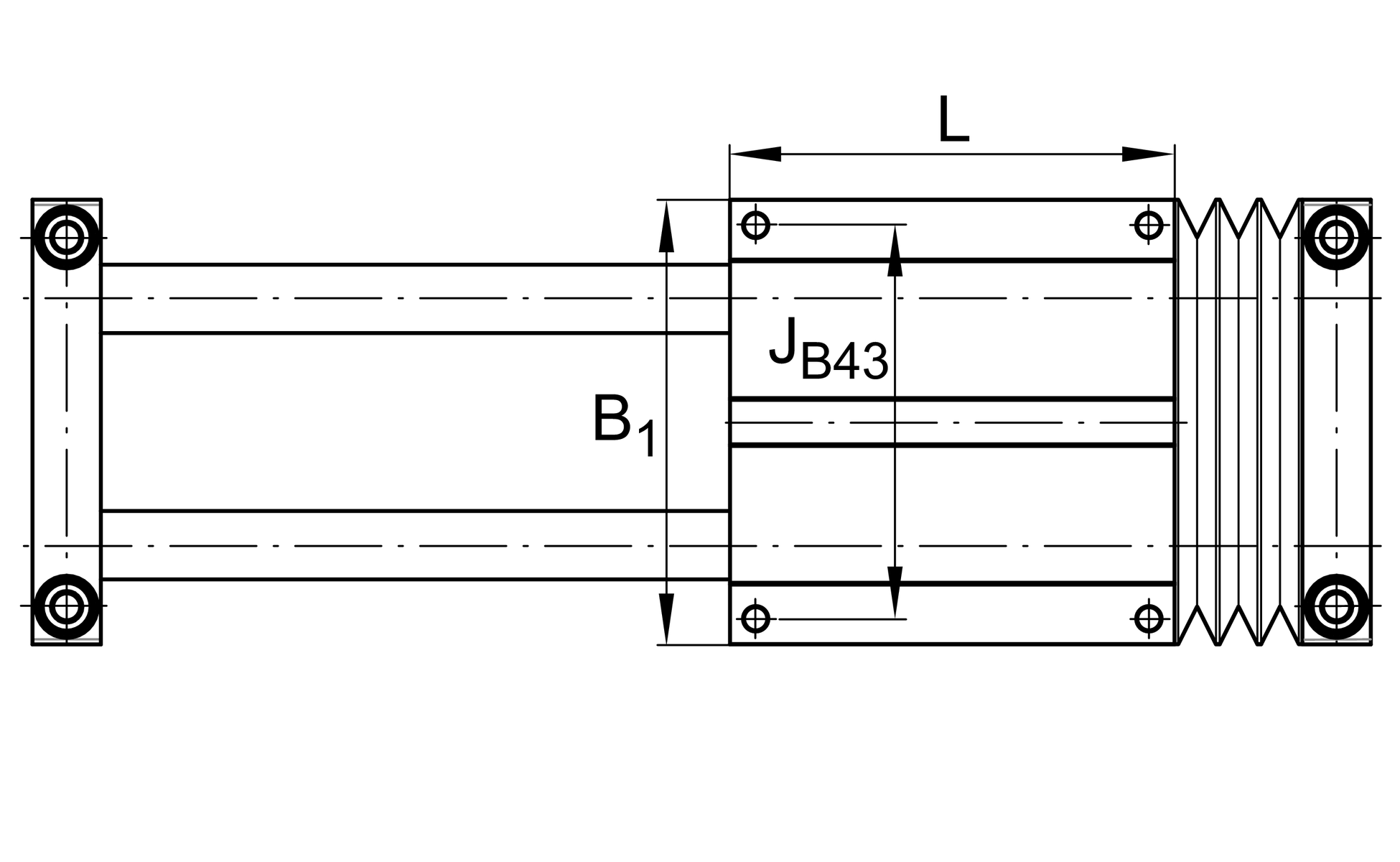

L 280 mm

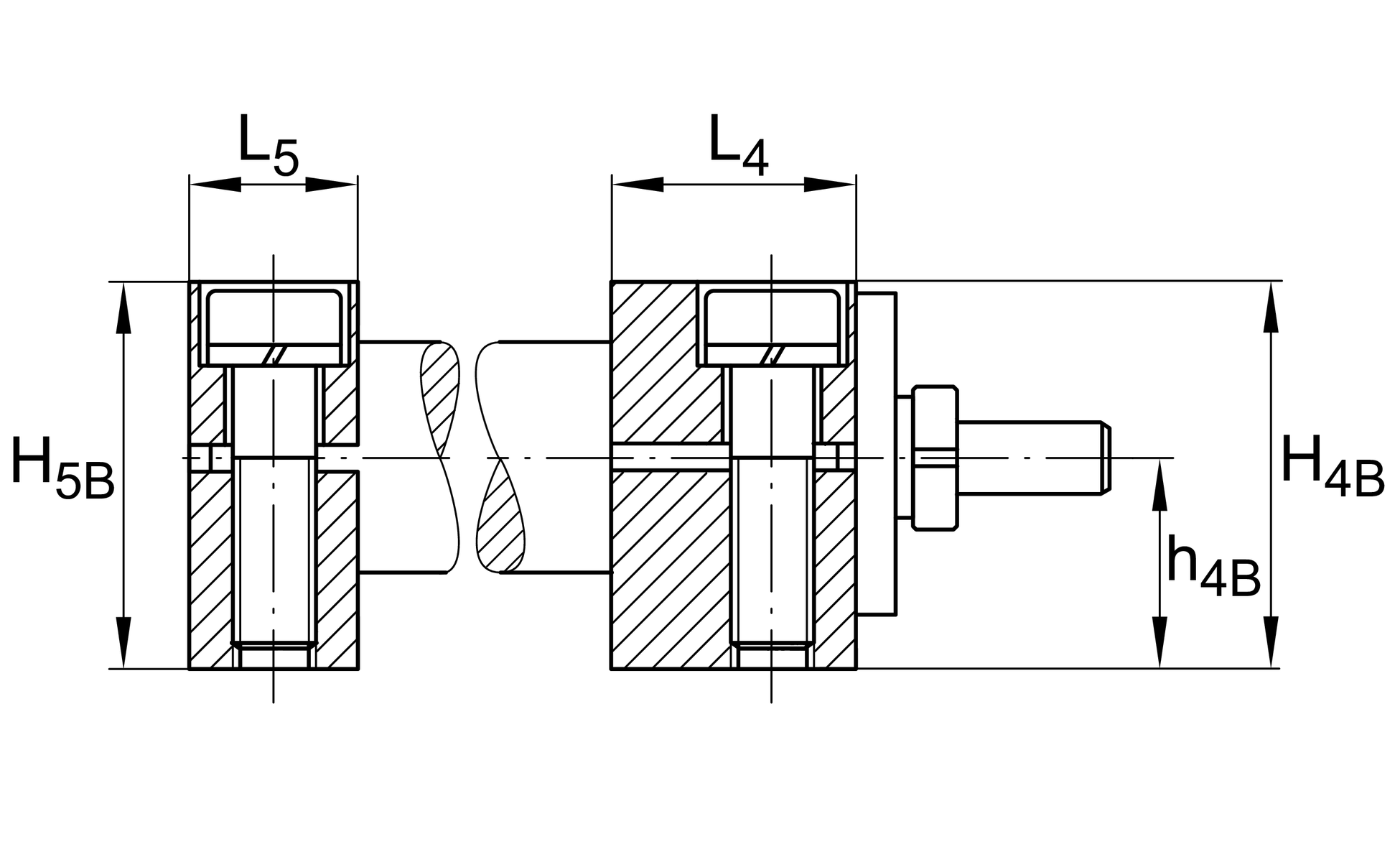

L4 42 mm

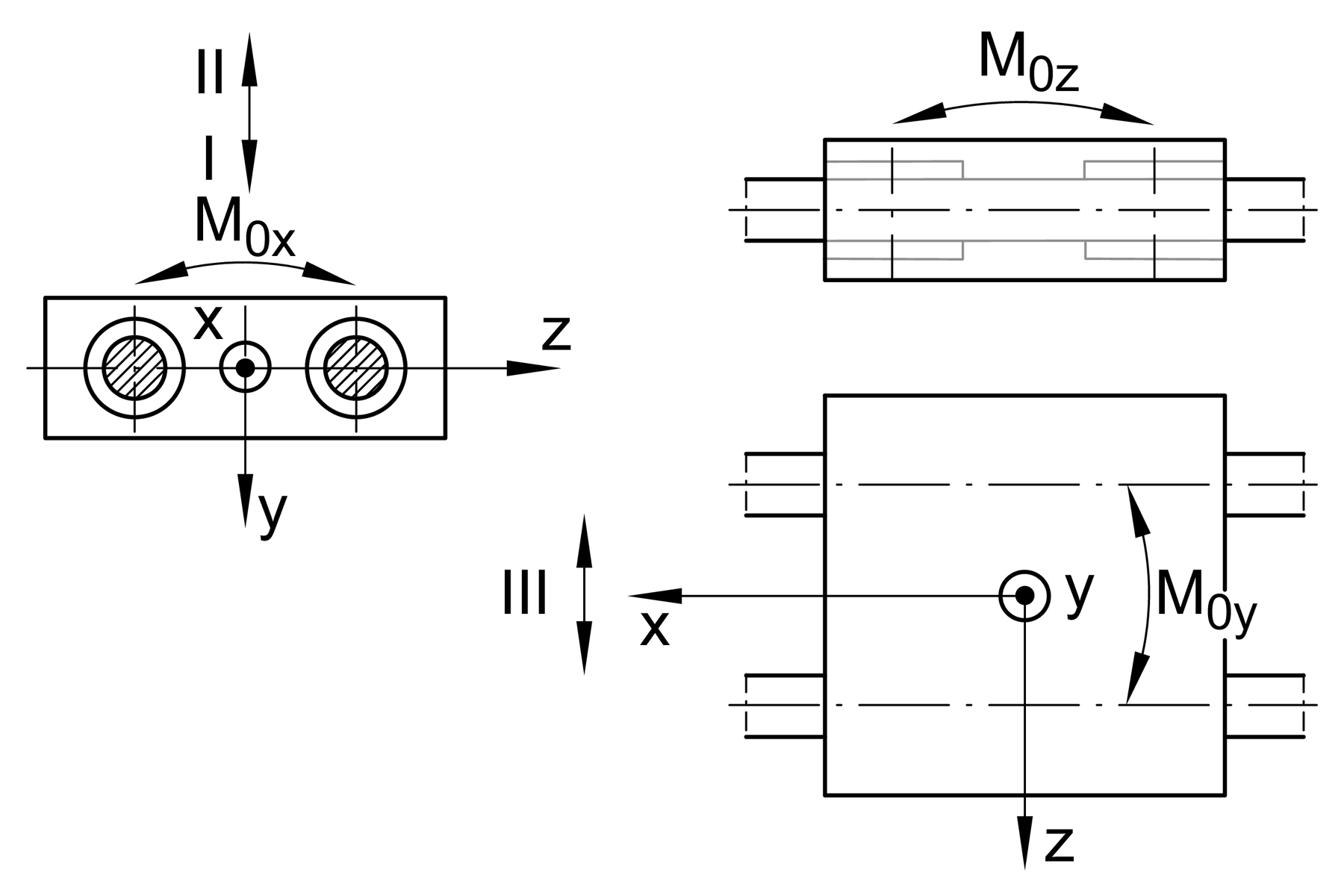

M0X 1.180 Nm

M0Y 1.580 Nm

M0Z 1.250 Nm

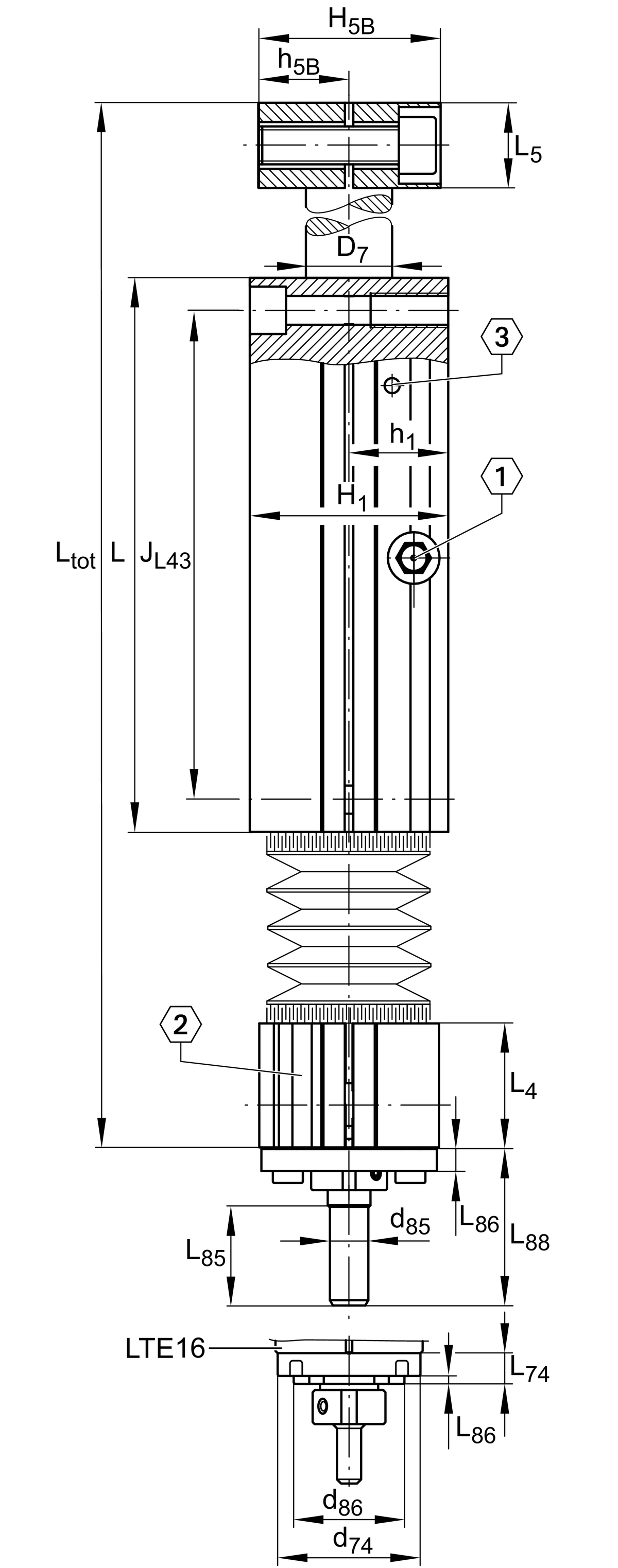

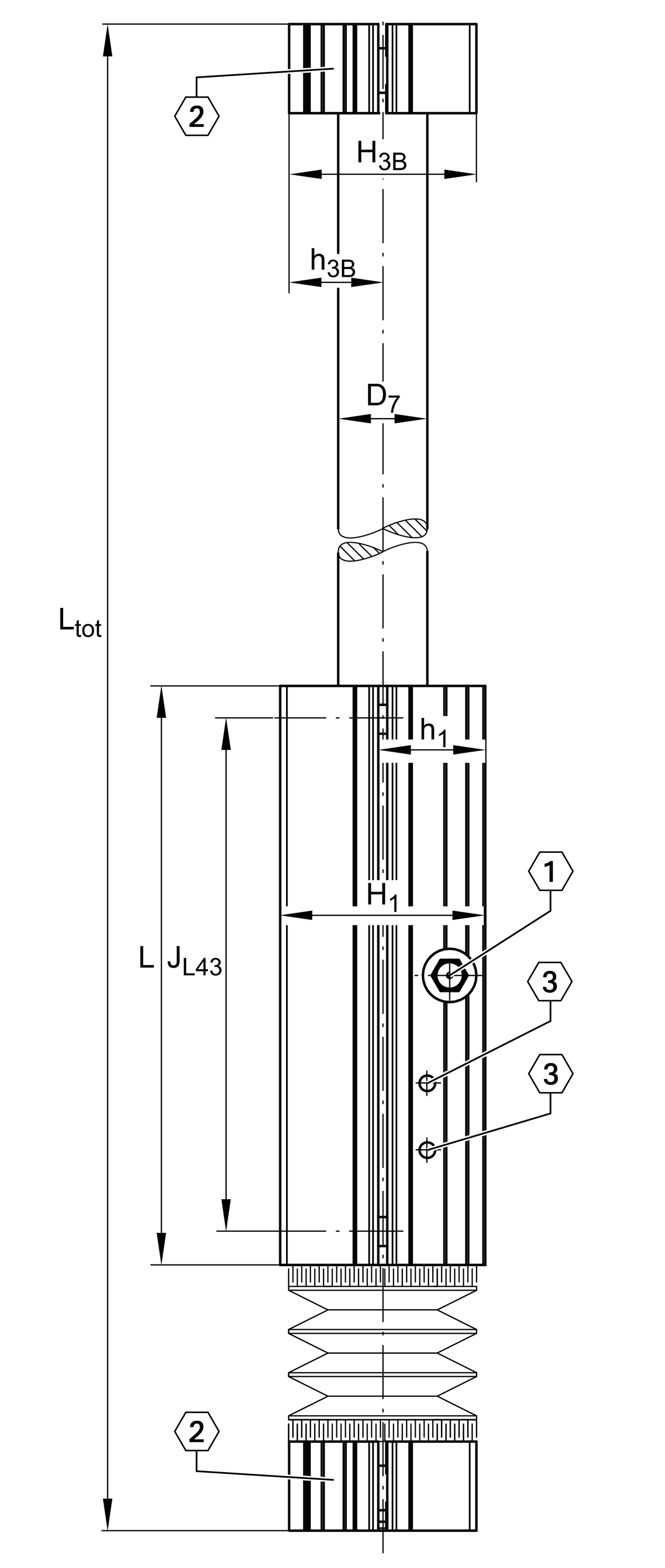

Ltot 2.900 mm

g4 M16

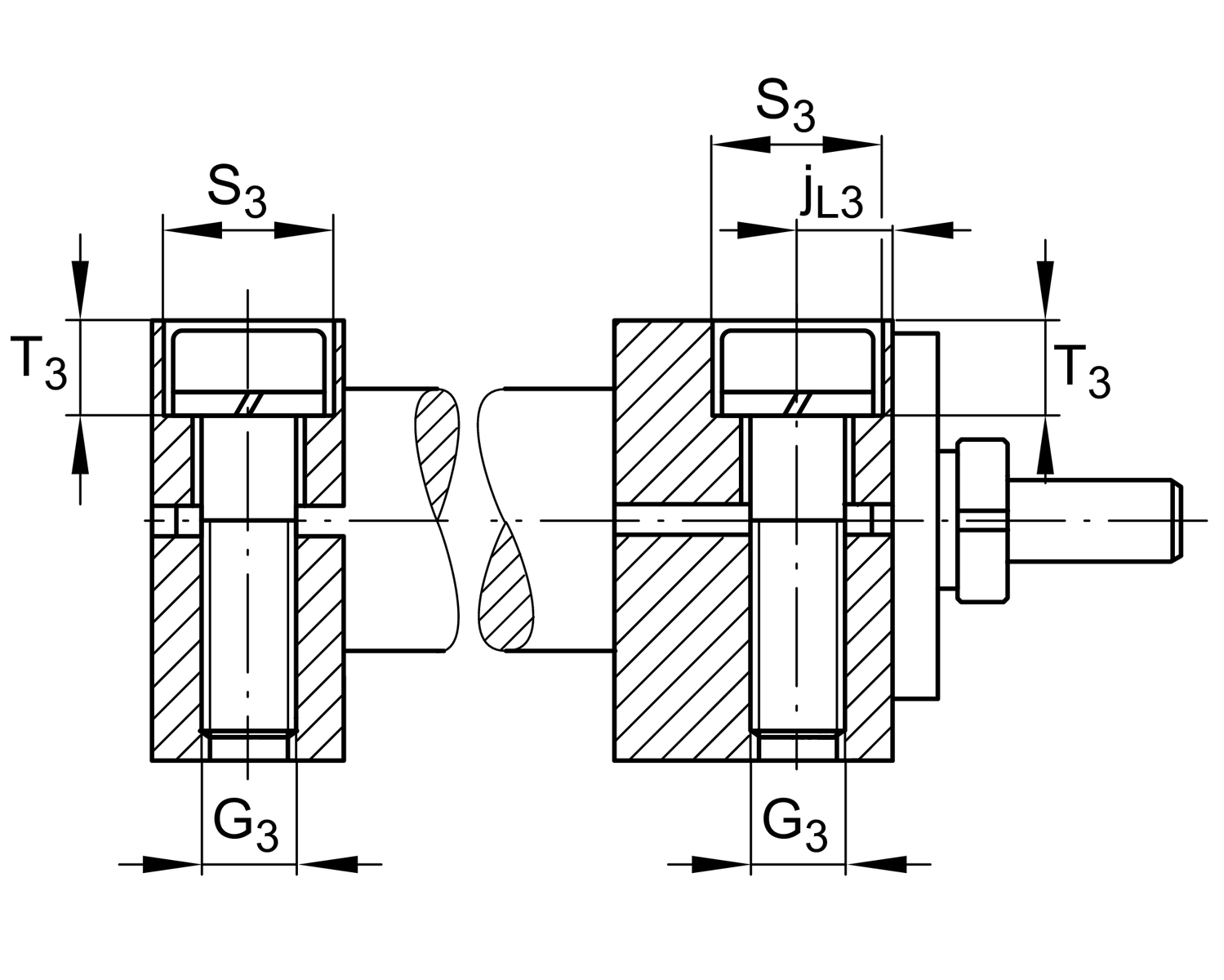

S 17 mm

H1 55 mm

h5 44 mm

B1 280 mm

C0I 26.400 N

C0II 16.800 N

C0III 22.600 N

CI 23.480 N

CII 14.200 N

CIII 30.320 N

d7 50 mm

D8 11 mm

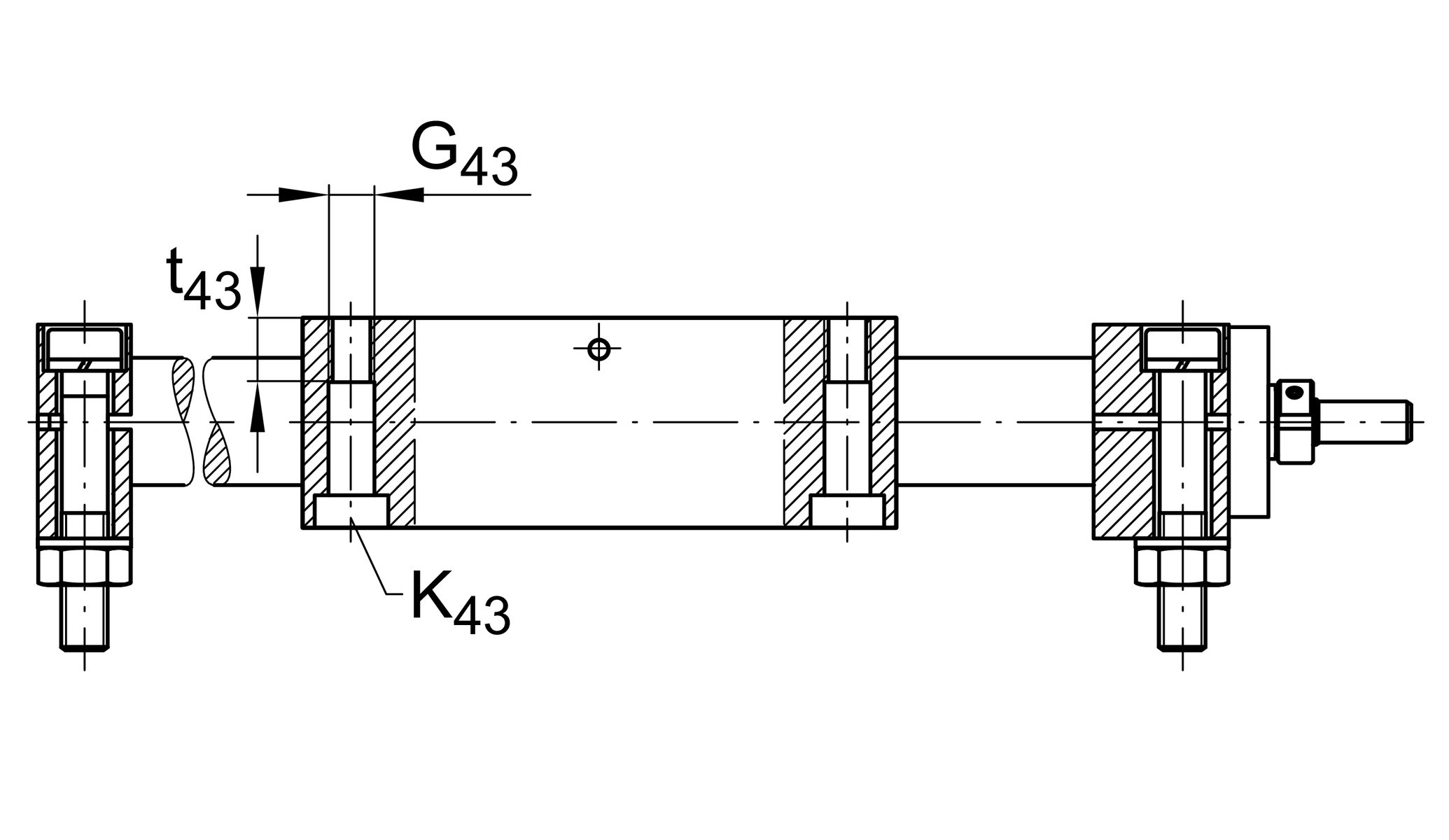

G43 M16

H7 9 mm

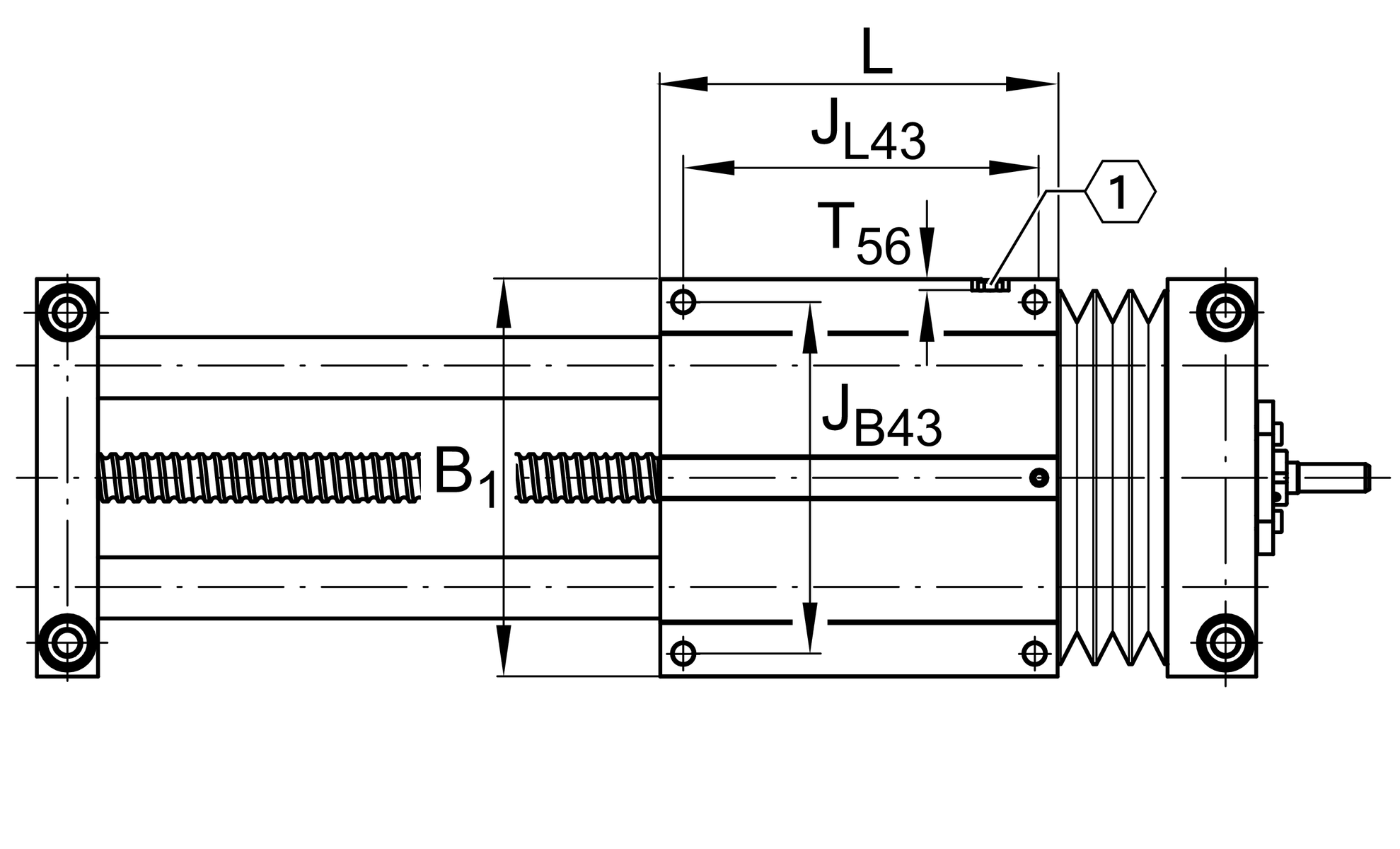

jB43 250 mm

JL43 250 mm

K43 M12

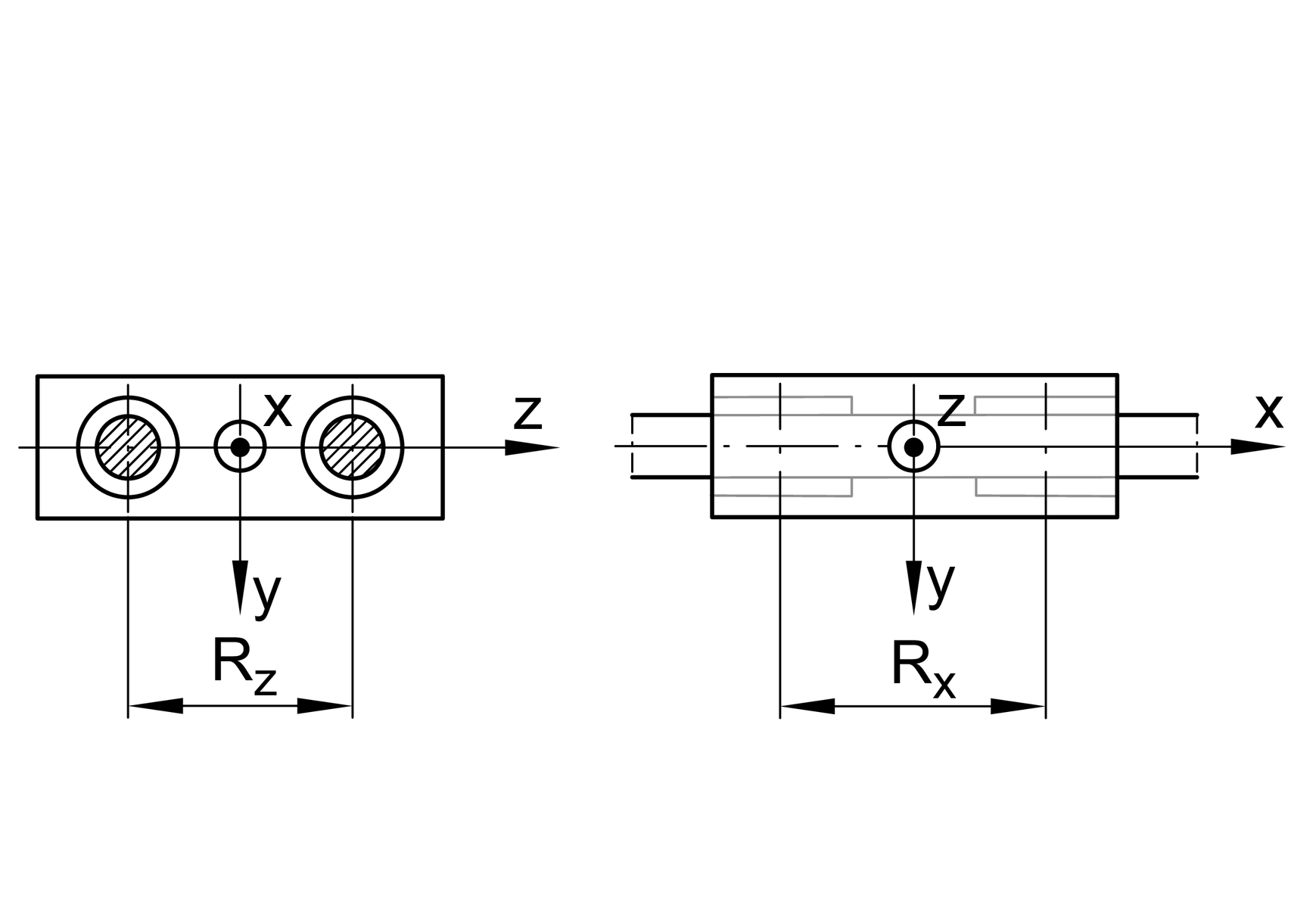

Rx 163 mm

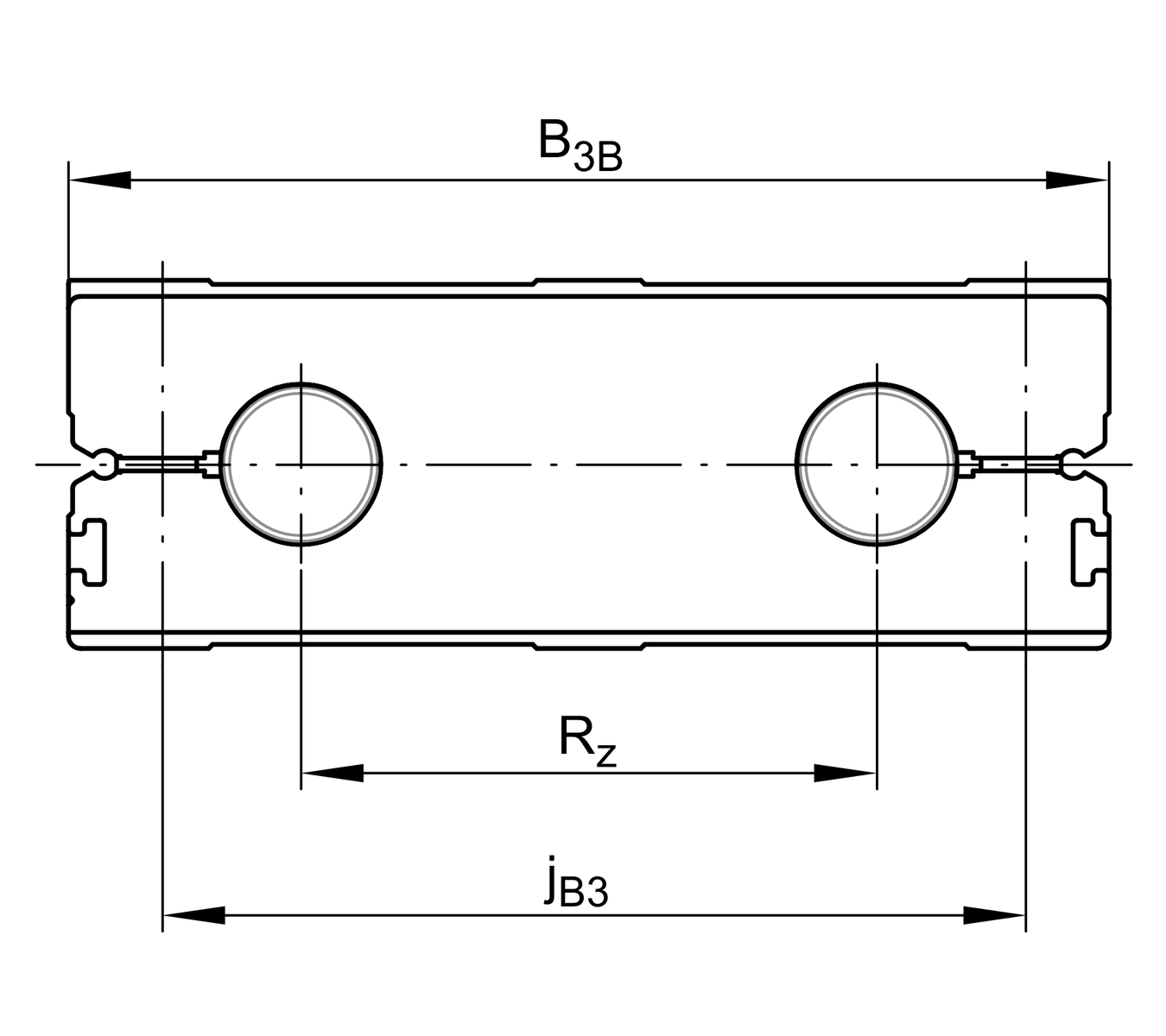

RZ 152 mm

amax 2,5 m/s2

jB8 63 mm

jL8 200 mm

mLAW 16,3 kg

max 80 ?C

min 0 ?C

t43 34 mm

Vmax 0,15 m/s

BB 22 mm

FBL 1,22 mm

H12 21 mm

T8 9,5 mm

G87 M8

L88 46 mm

Max. permissible drive torque 5 Nm

d85 16 mm

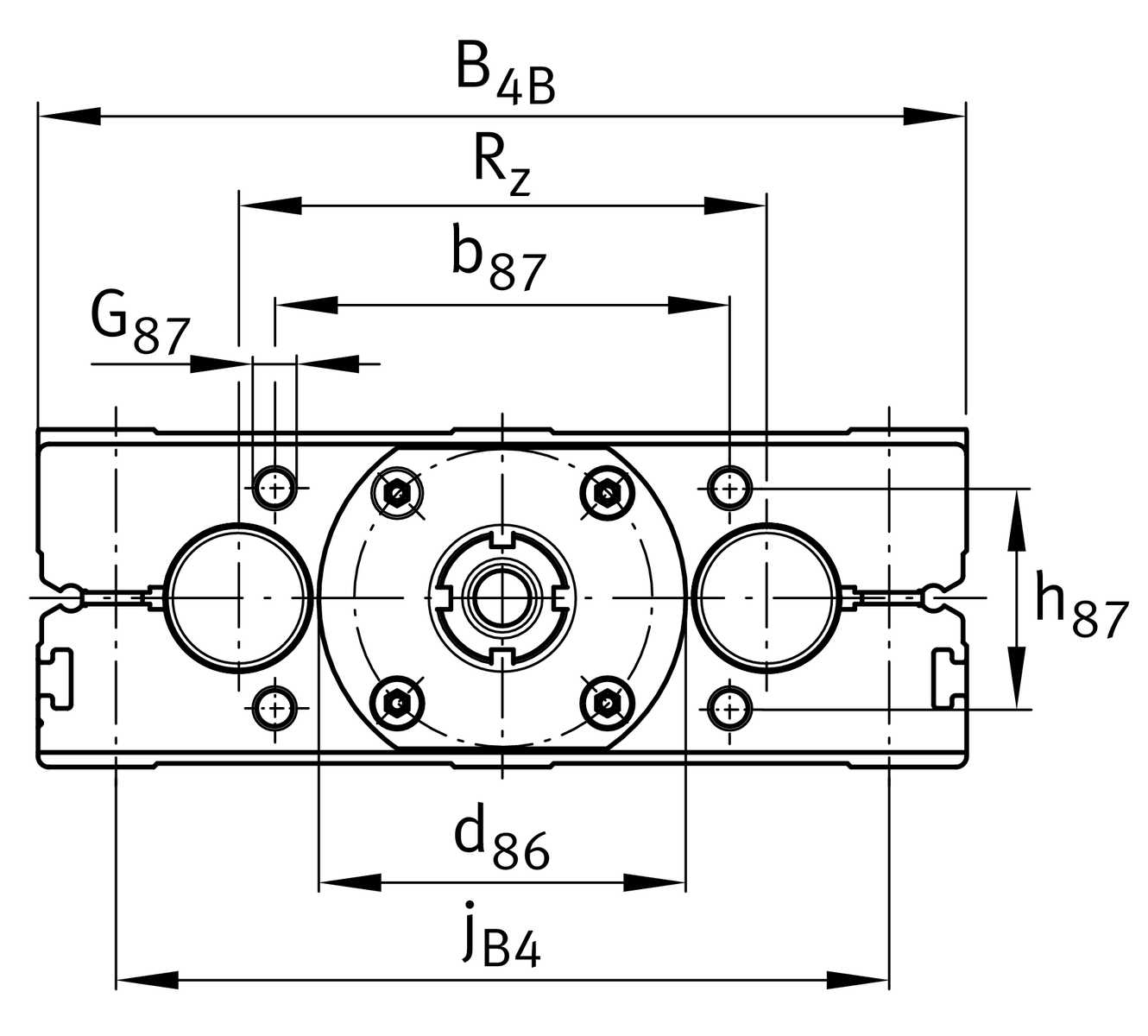

d86 72 mm

h85 60 mm

L5 30 mm

h87 62 mm

Bearing 2 KBO50-PP-AS

c0a 5.530 N

G5 M16

Is 5,45 kg*cm2

L86 9,4 mm

Mass moment of inertia of threaded Spindle 5,45 kg*cm2

P 6 mm

Rolling Bearings 3304-2RS

b87 62 mm

D0 32 mm

jB4 240 mm

t87 18 mm
