Imagen 1 de LTS16-100-1205-M-1

LTS16-100-1205-M-1

Consultar precio

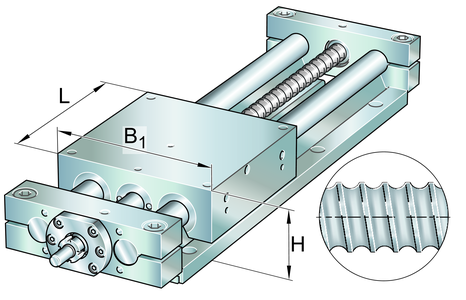

Mesa lineal

MPN: LTS16-100-1205-M-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

C 4.400 N

C0 6.800 N

H 48 mm

JL4 9 mm

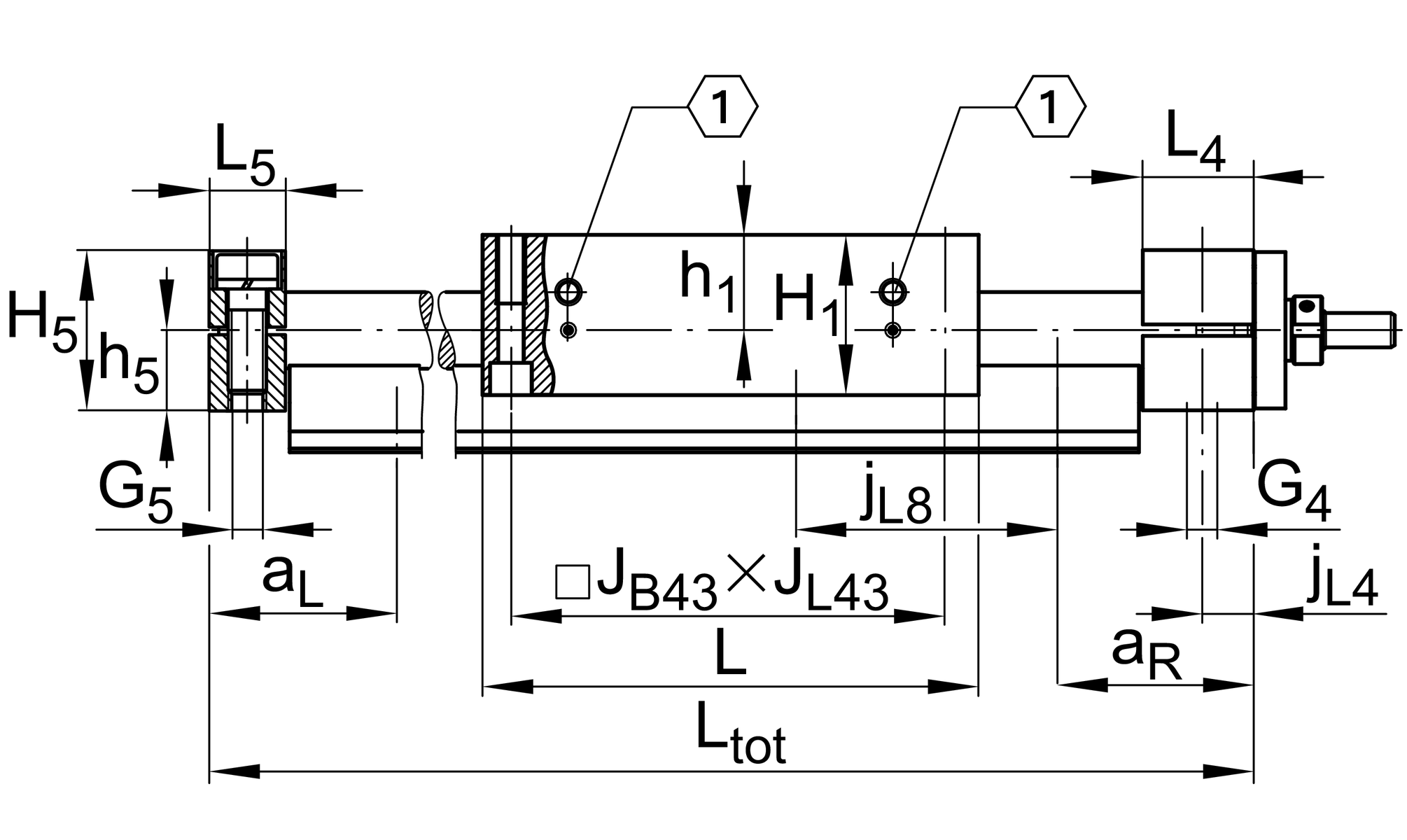

L 100 mm

L4 24 mm

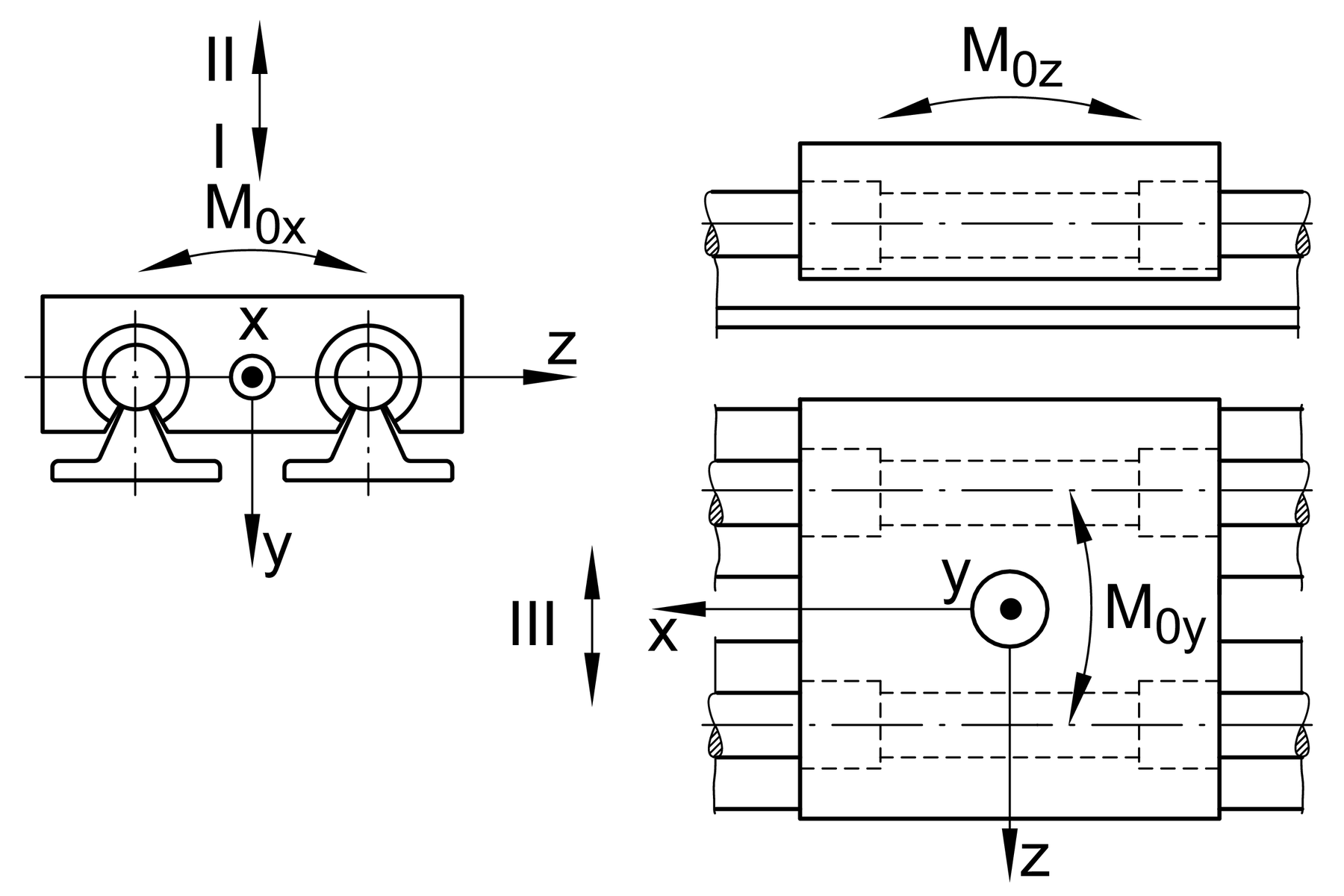

M0X 29 Nm

M0Y 50 Nm

M0Z 32 Nm

Ltot 2.900 mm

g4 M8

S 10 mm

H1 22 mm

h5 16 mm

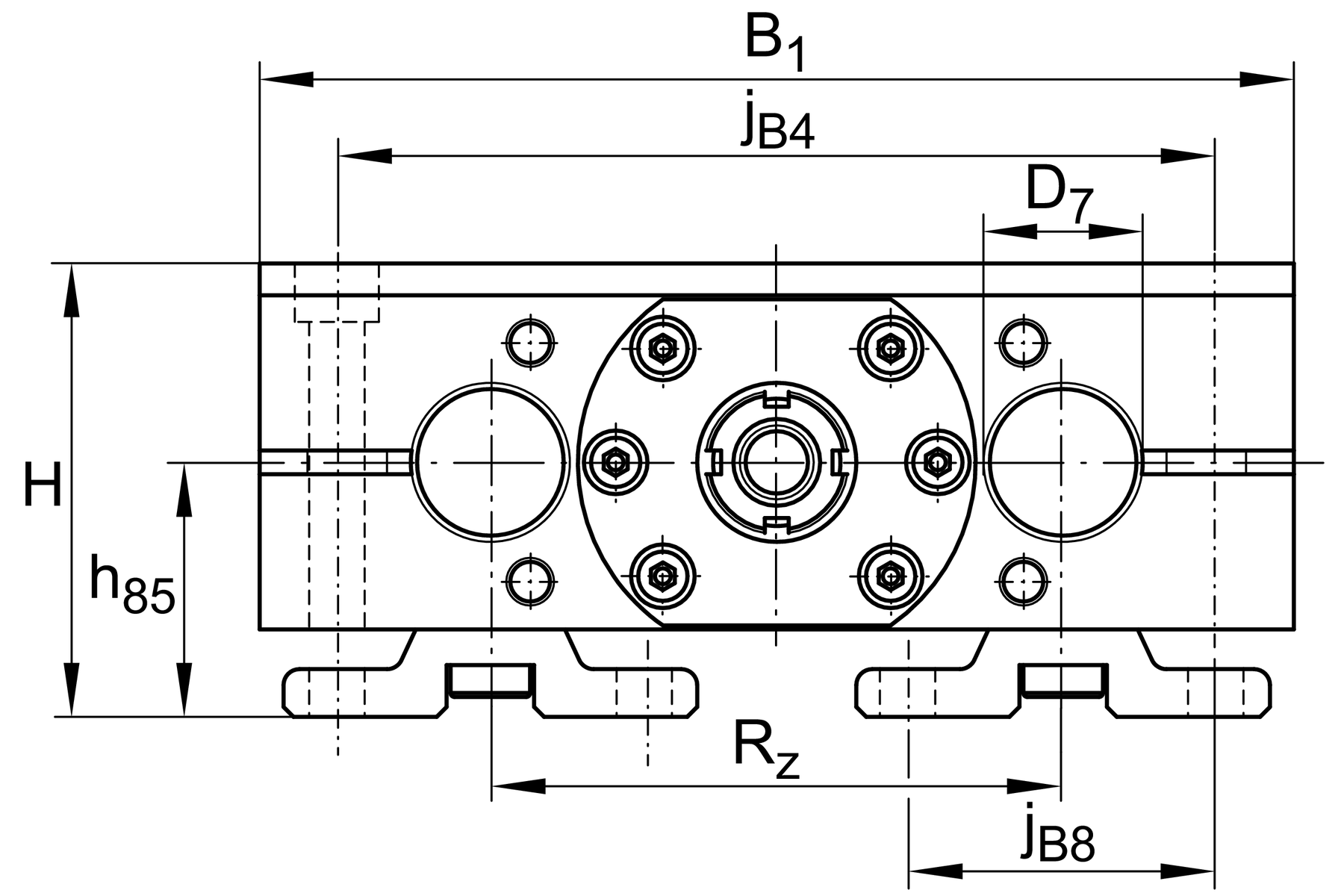

B1 100 mm

C0I 2.480 N

C0II 1.140 N

C0III 2.900 N

CI 2.110 N

CII 880 N

CIII 2.240 N

d7 16 mm

D8 5,5 mm

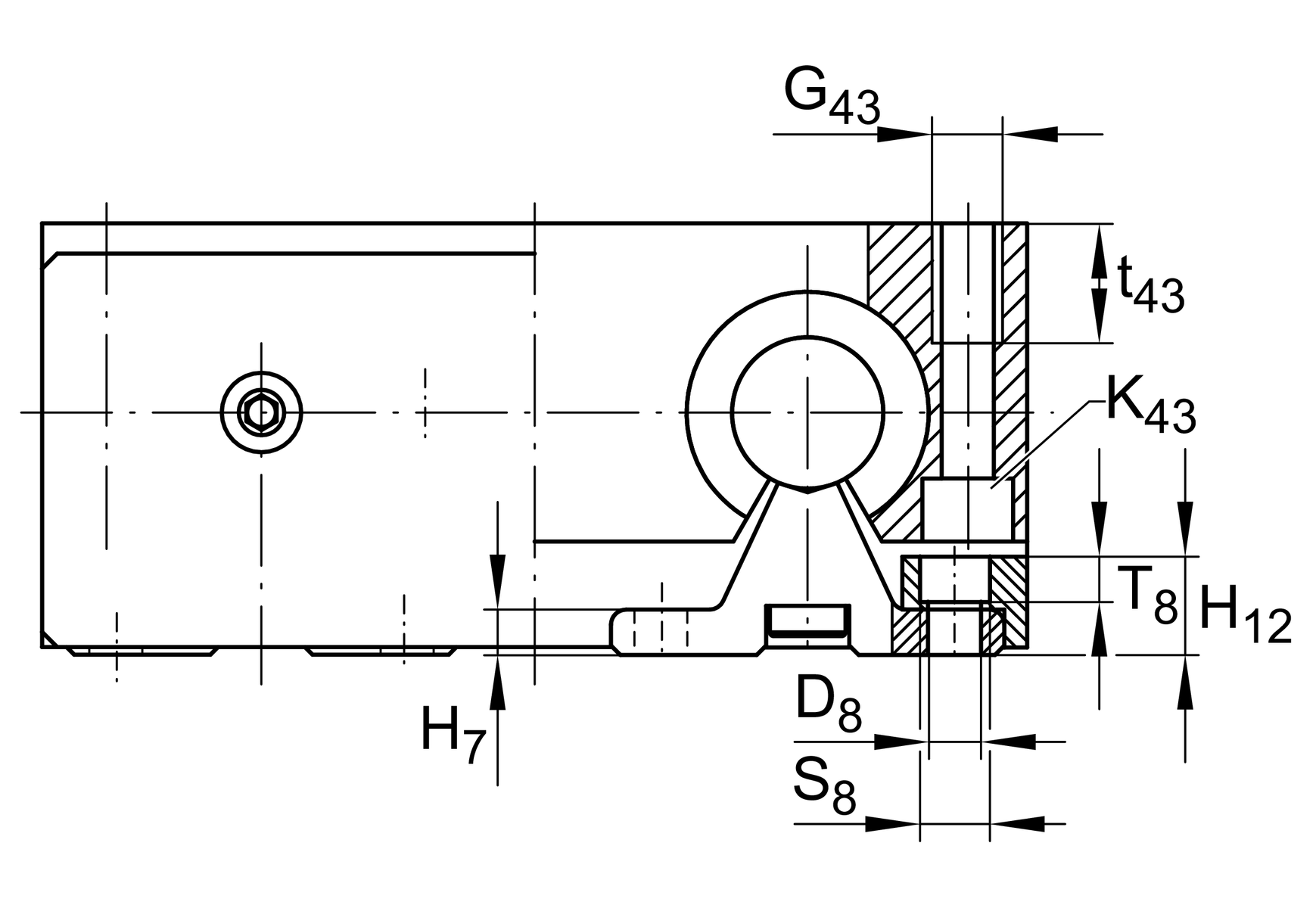

G43 M6

H7 5 mm

jB43 88 mm

JL43 88 mm

K43 M5

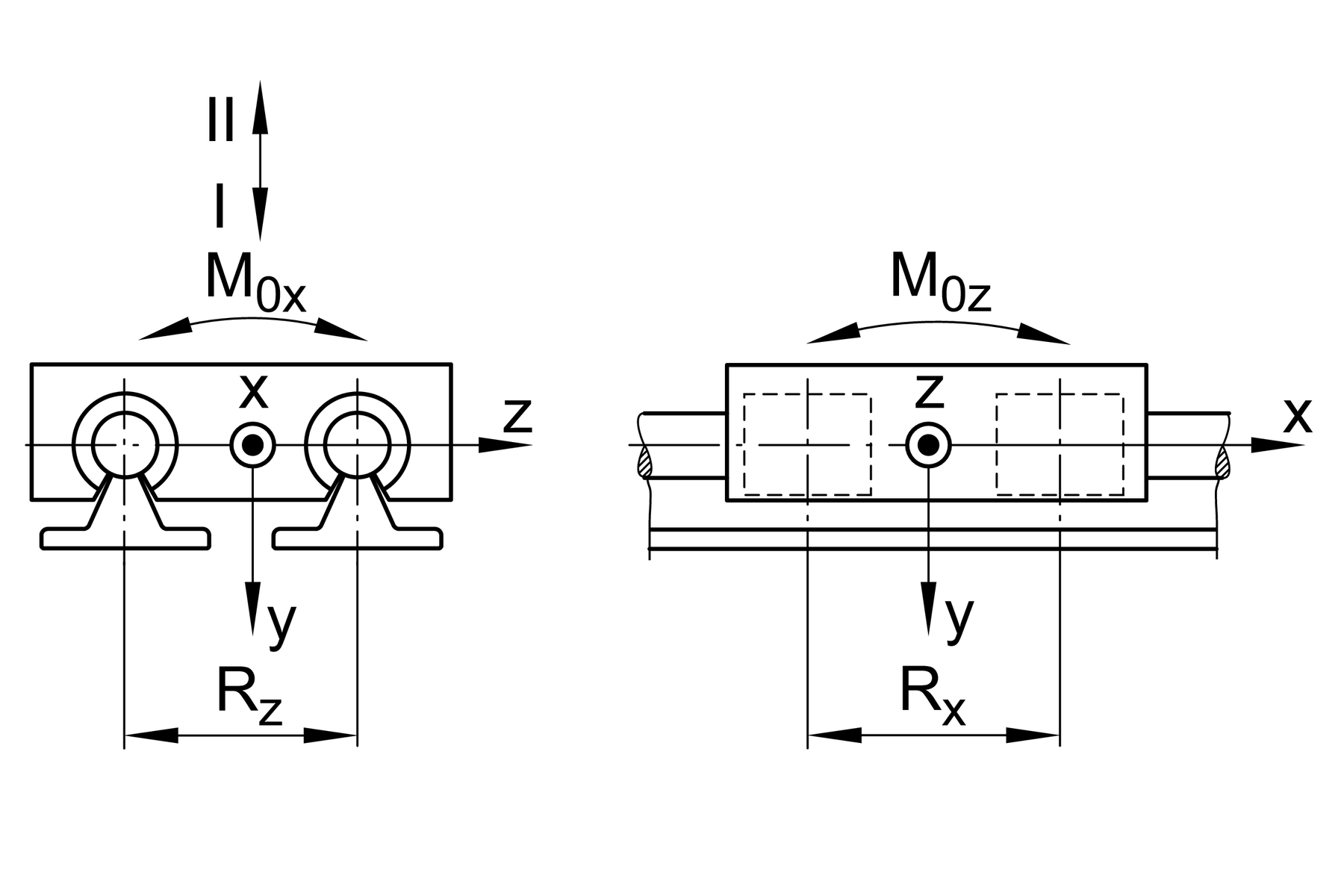

Rx 55,6 mm

RZ 54 mm

amax 20 m/s2

jB8 33 mm

jL8 100 mm

mLAW 0,8 kg

max 80 ?C

min 0 ?C

t43 13 mm

Vmax 0,25 m/s

BB 21 mm

FBL 1,58 mm

H12 11,5 mm

T8 5,6 mm

G87 M5

L88 28,5 mm

Max. permissible drive torque 1,5 Nm

d85 5 mm

d86 24 mm

h85 26 mm

L5 18 mm

h87 22 mm

Bearing 2 KBO16-PP-AS

c0a 8.500 N

ca 6.900 N

G5 M8

Is 0,11 kg*cm2

L74 6,5 mm

L86 1,5 mm

Mass moment of inertia of threaded Spindle 0,11 kg*cm2

P 5 mm

Rolling Bearings ZKLN0624.2RS-PE

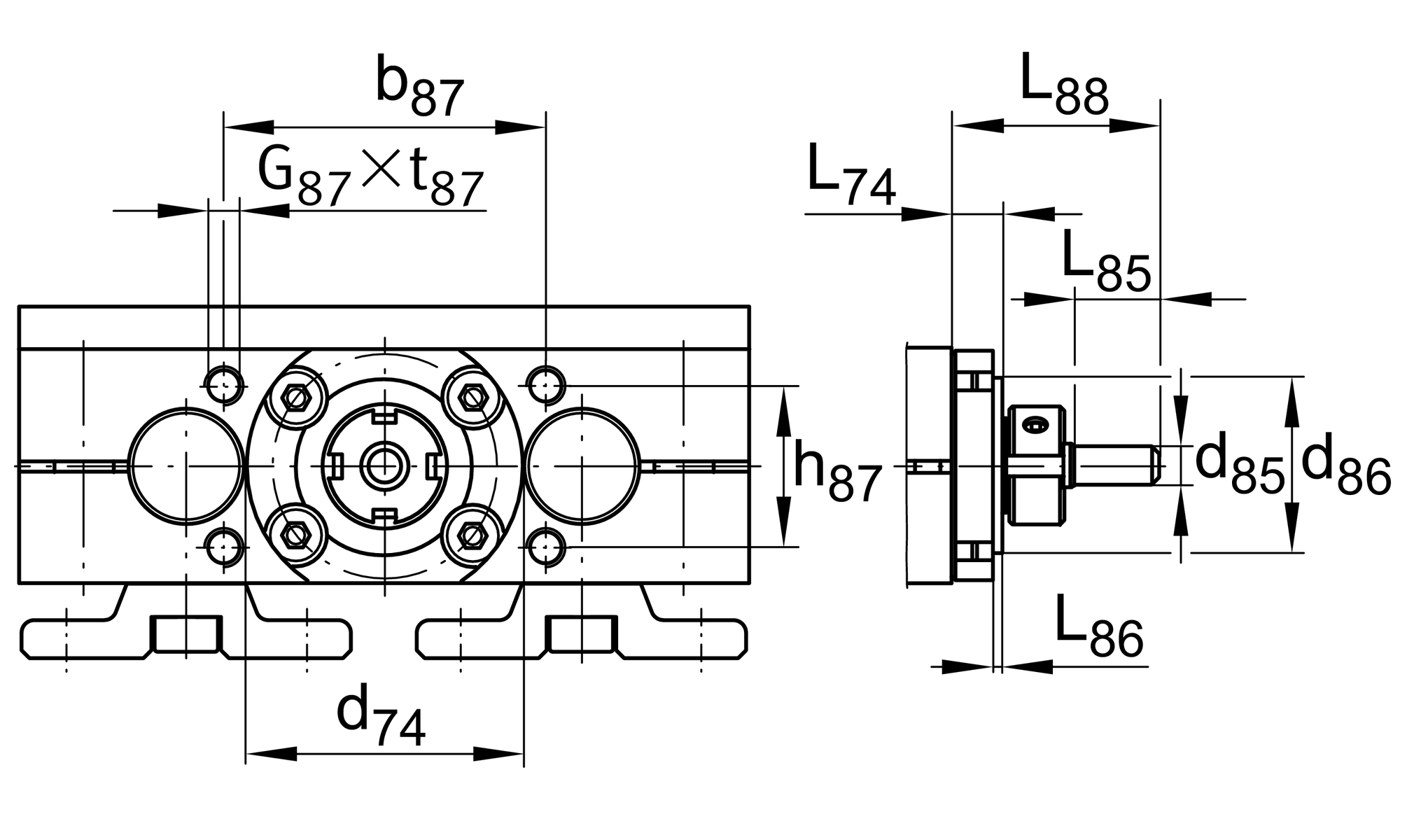

b87 44 mm

D0 12 mm

d74 38 mm

jB4 82 mm

t87 12 mm
