Imagen 1 de LTP25-325-3205-F-0

LTP25-325-3205-F-0

Consultar precio

Mesa lineal

MPN: LTP25-325-3205-F-0 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

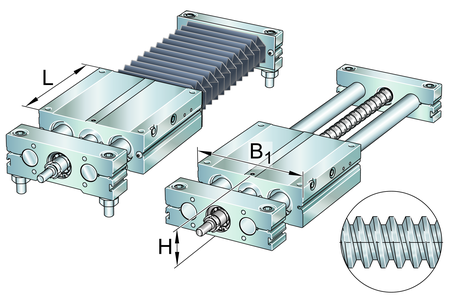

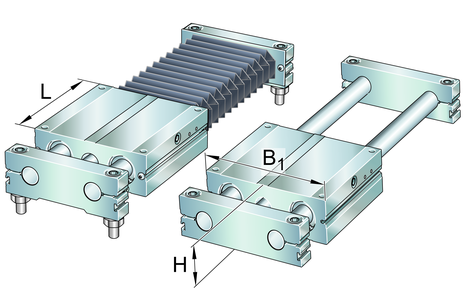

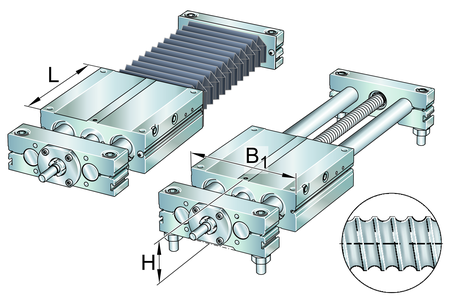

High precision linear tables with monorail guidance system and ball screw drive. Aluminium design, with single nut, without bellows.

C 21.500 N

C0 49.300 N

H 100 mm

H1 55,5 mm

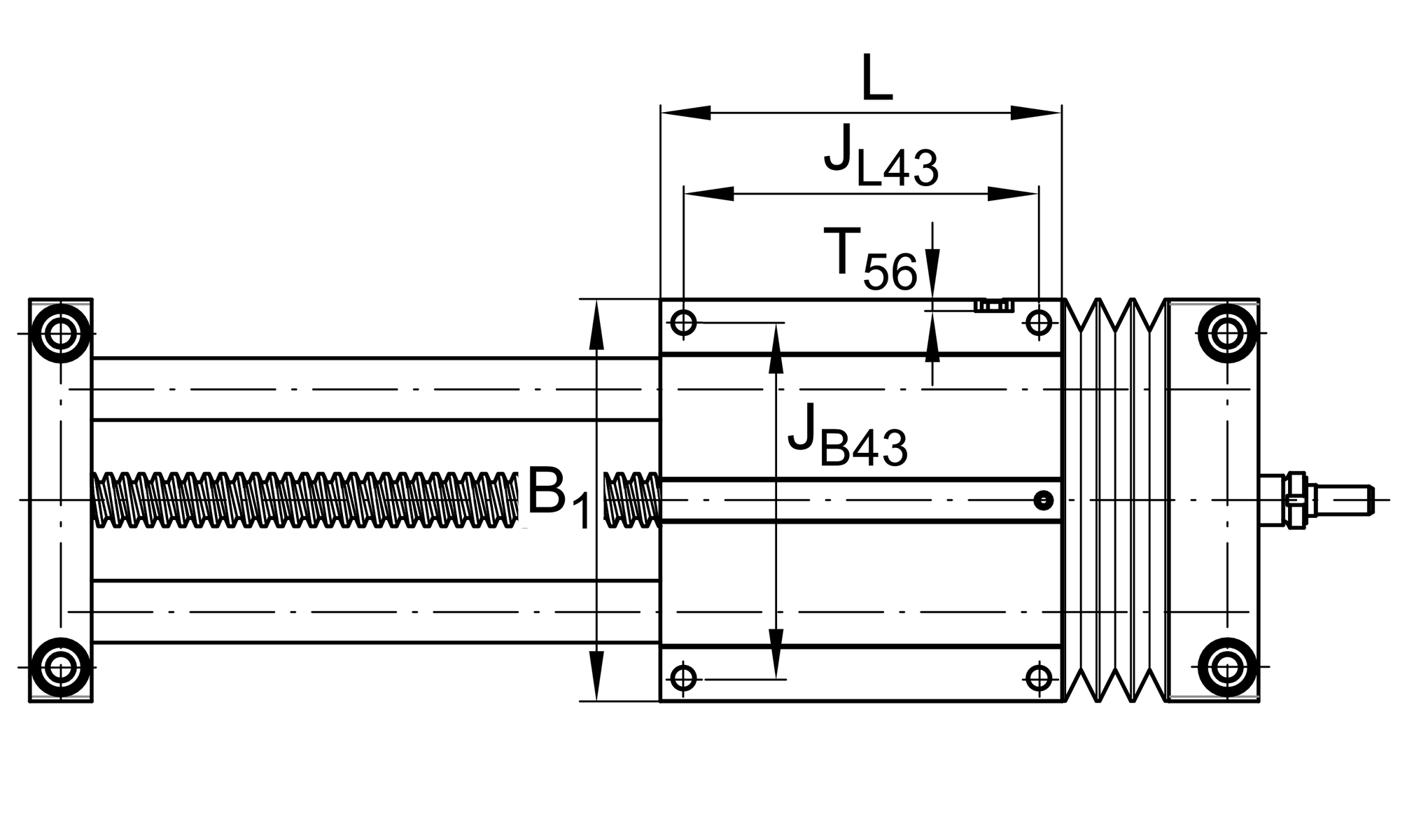

L 325 mm

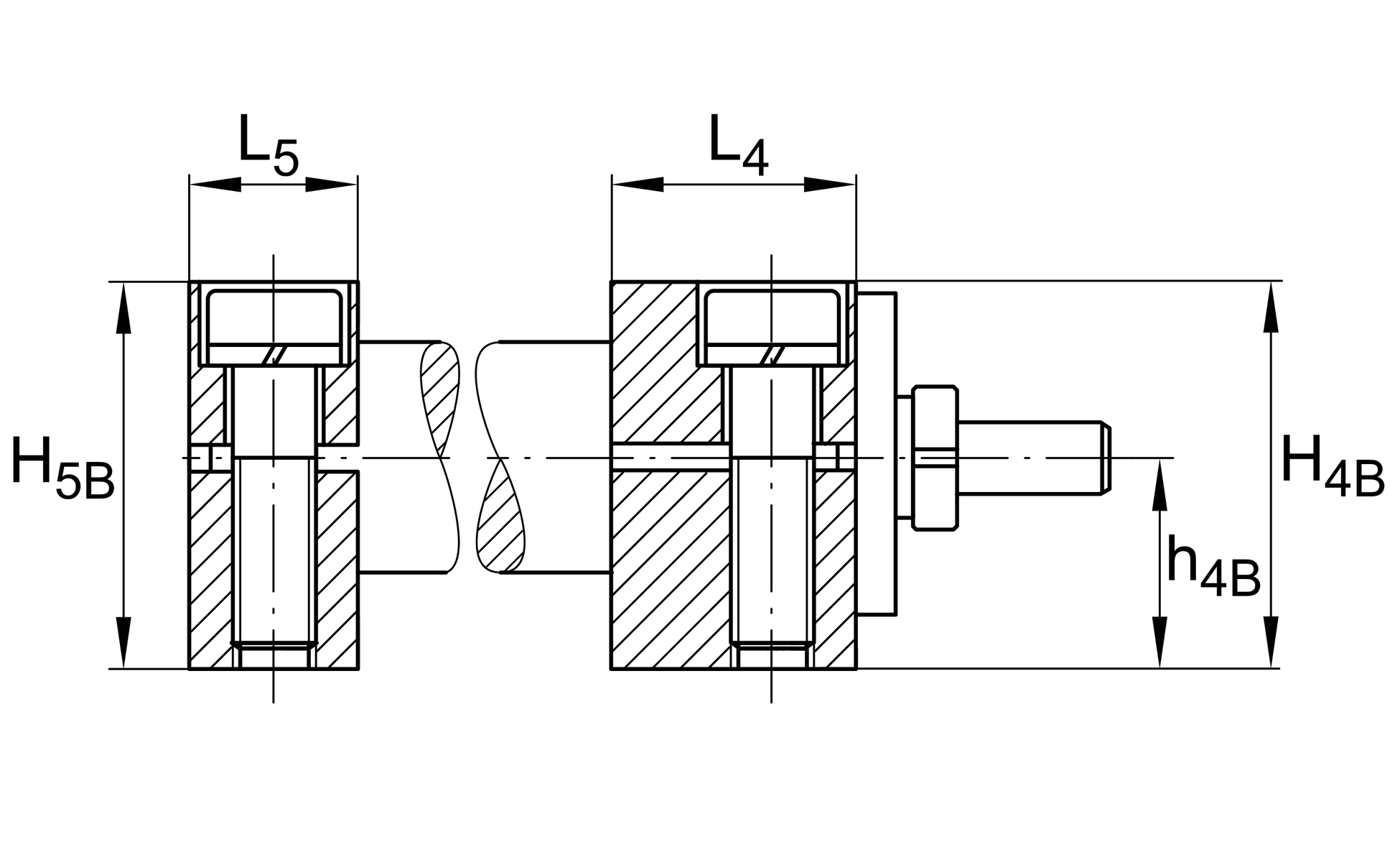

L4 35 mm

H4 99,5 mm

h5 99,5 mm

S 5 mm

Carriage 2 x KUSE25-H

CI 73.900 N

CII 60.400 N

CIII 56.200 N

D8 11 mm

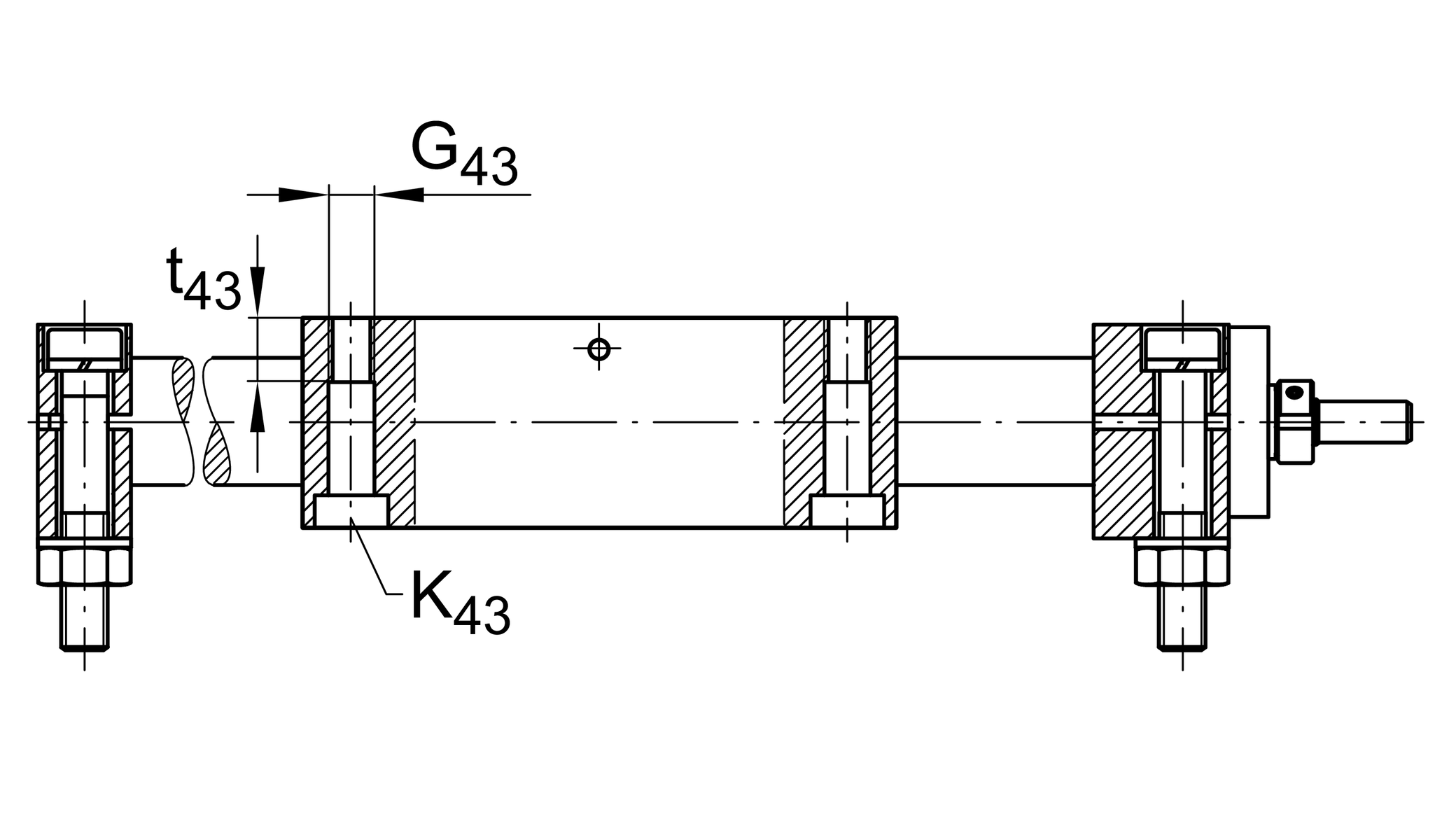

G43 M8x25

H2 44 mm

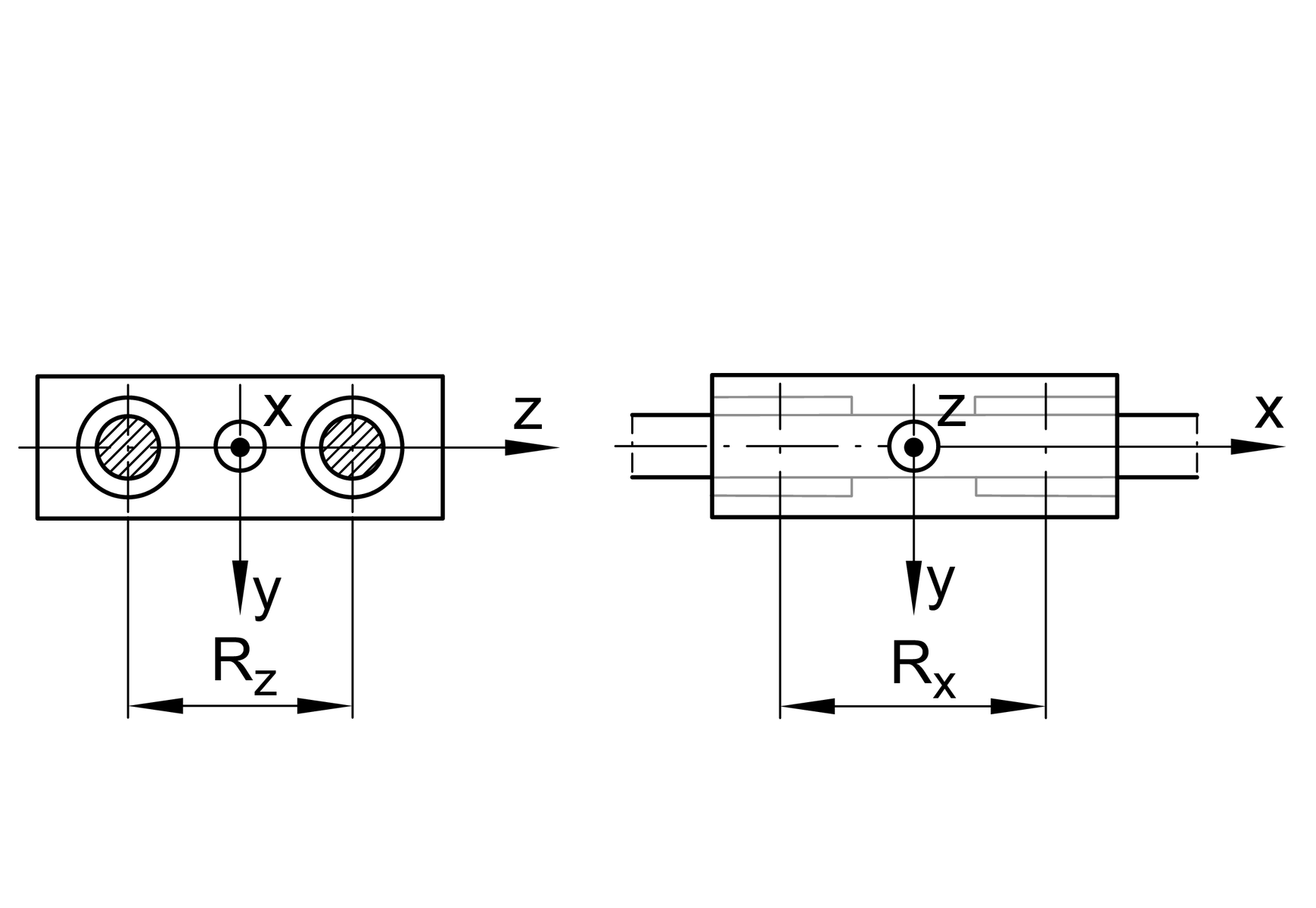

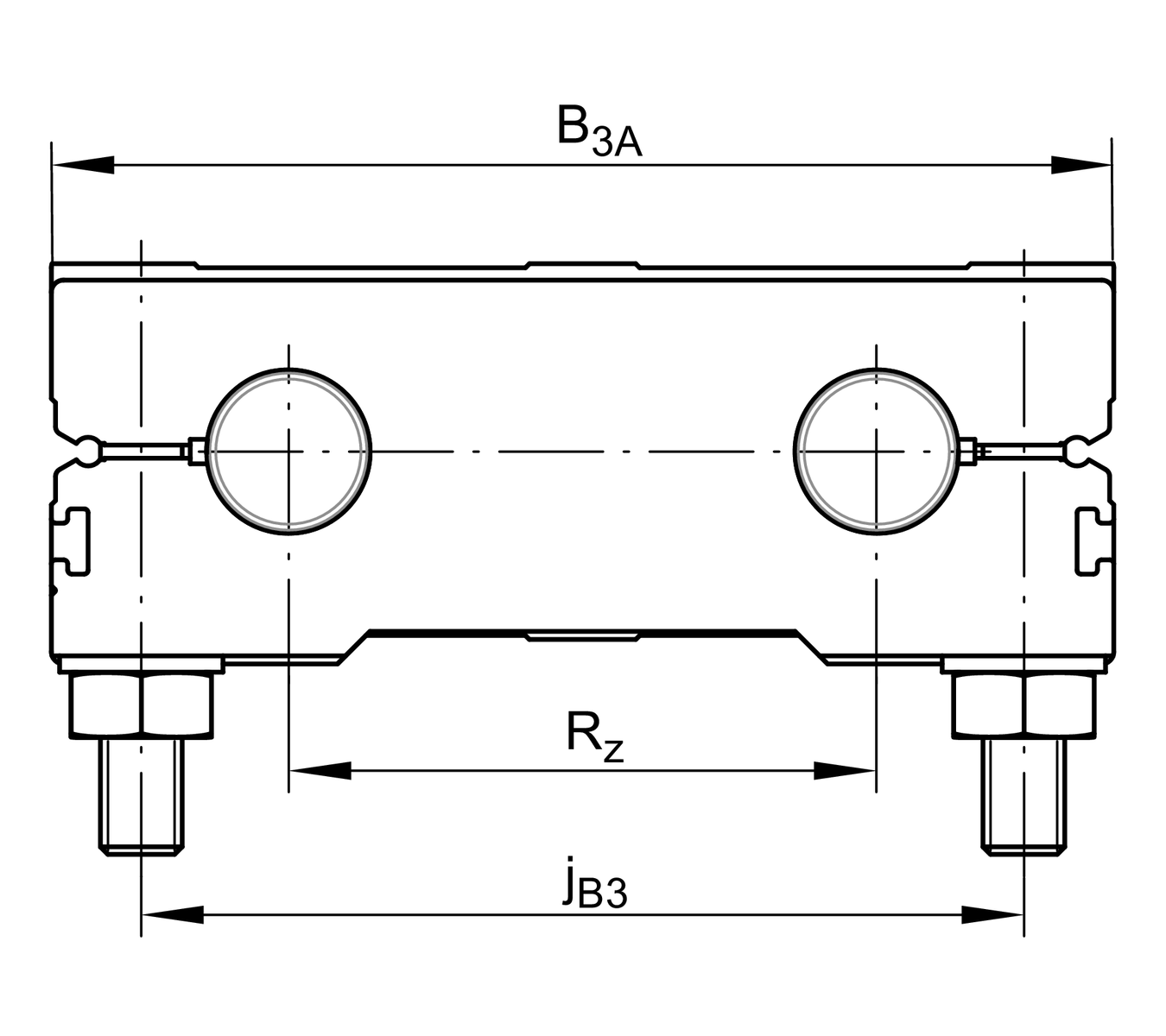

Rx 220 mm

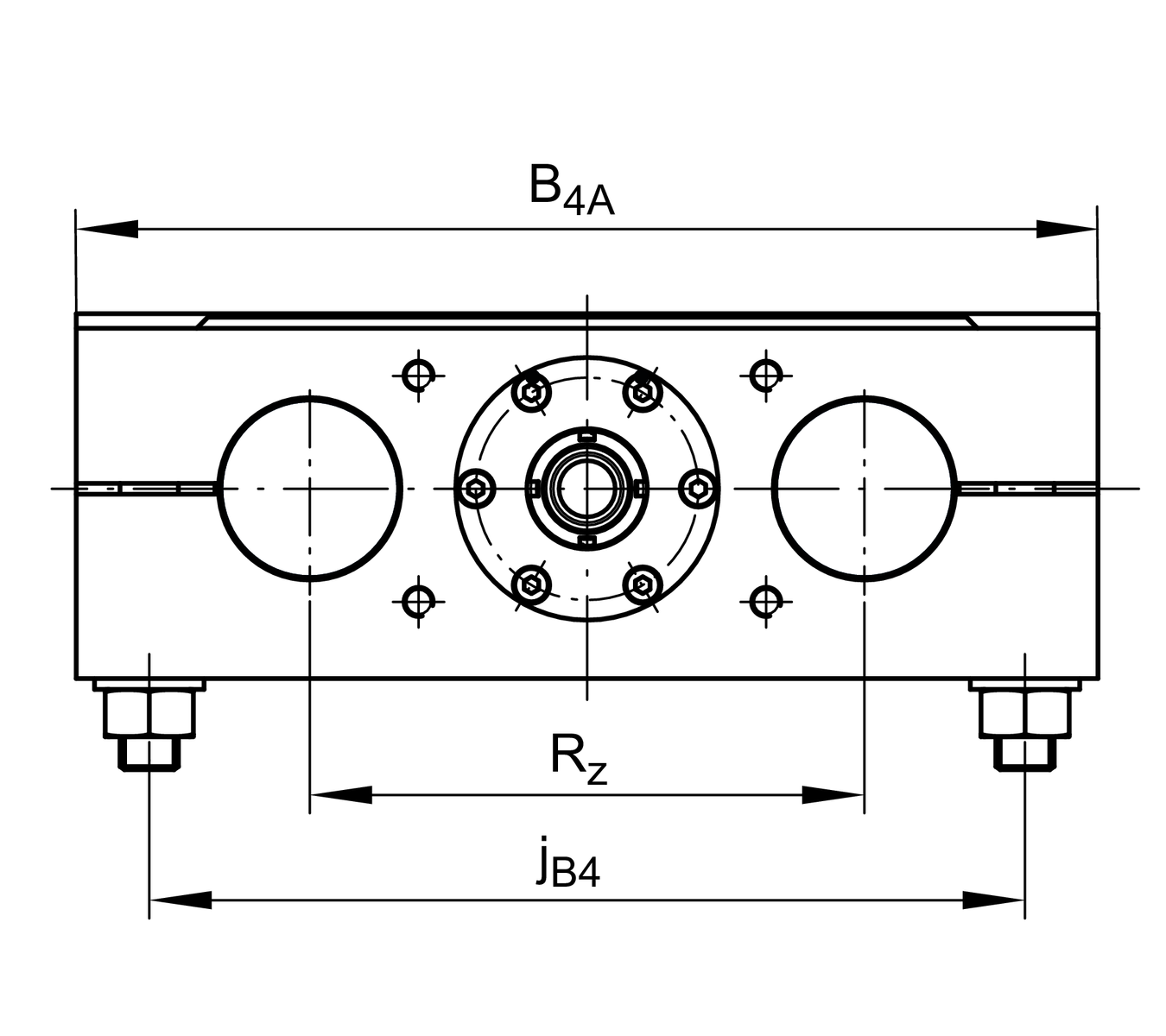

RZ 240 mm

amax 20 m/s2

jB8 185 mm

jL8 60 mm

mLAW 12,3 kg

t43 16 mm

Vmax 0,215 m/s

T8 13,5 mm

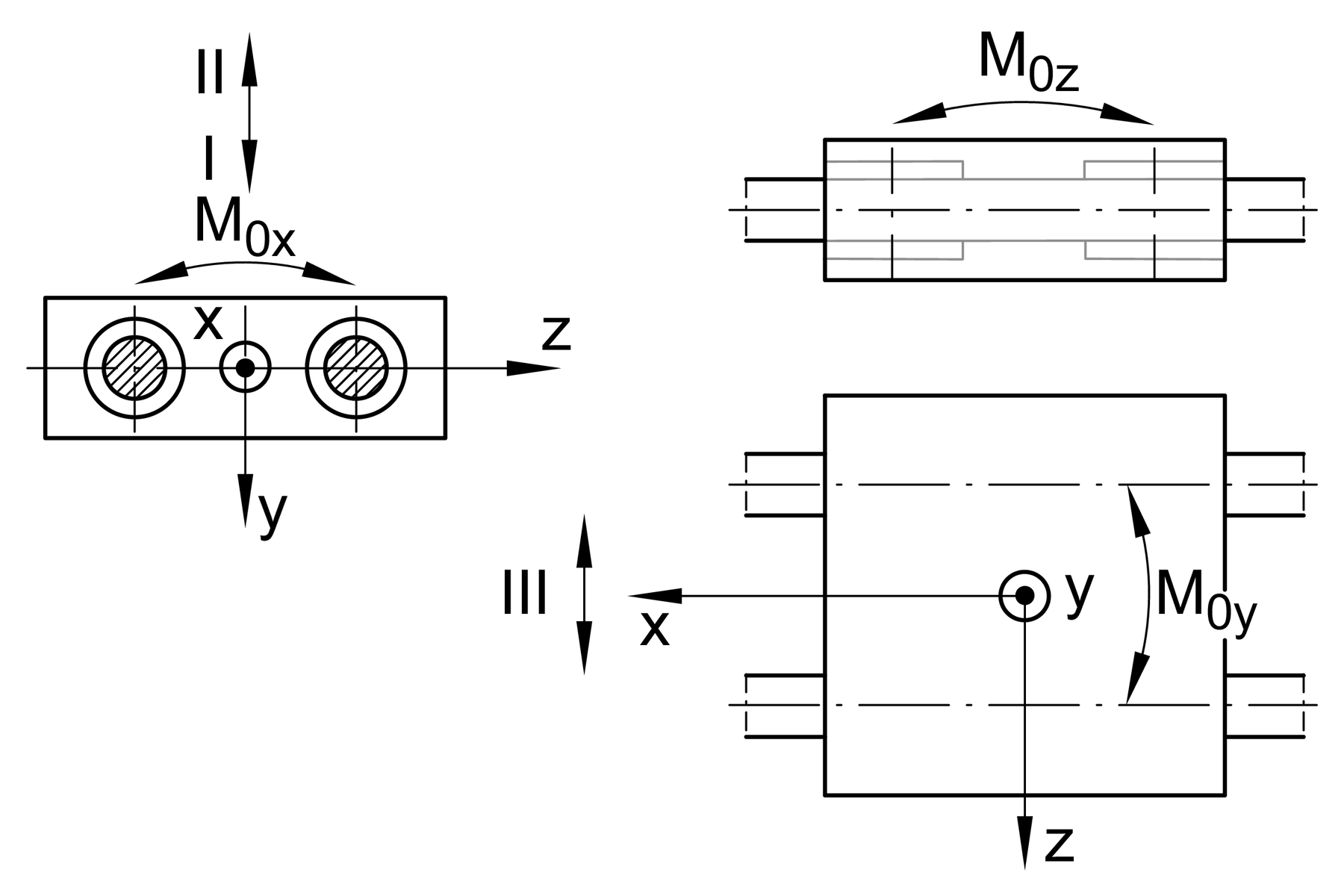

M0x per 18.000 Nm

M0y per 10.400 Nm

M0z per 10.400 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

b4 325 mm

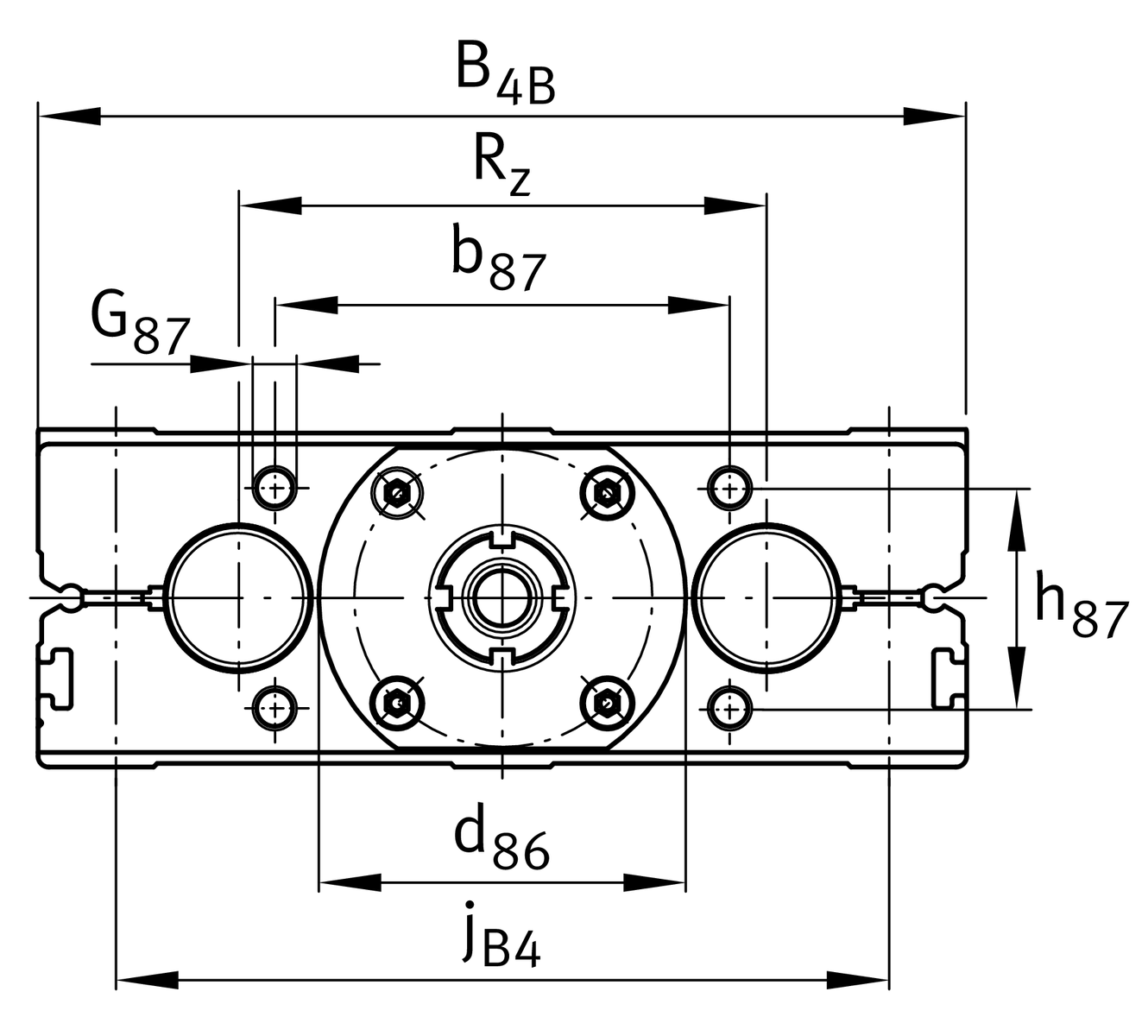

G87 M8

L88 65 mm

Ry 45,3 mm

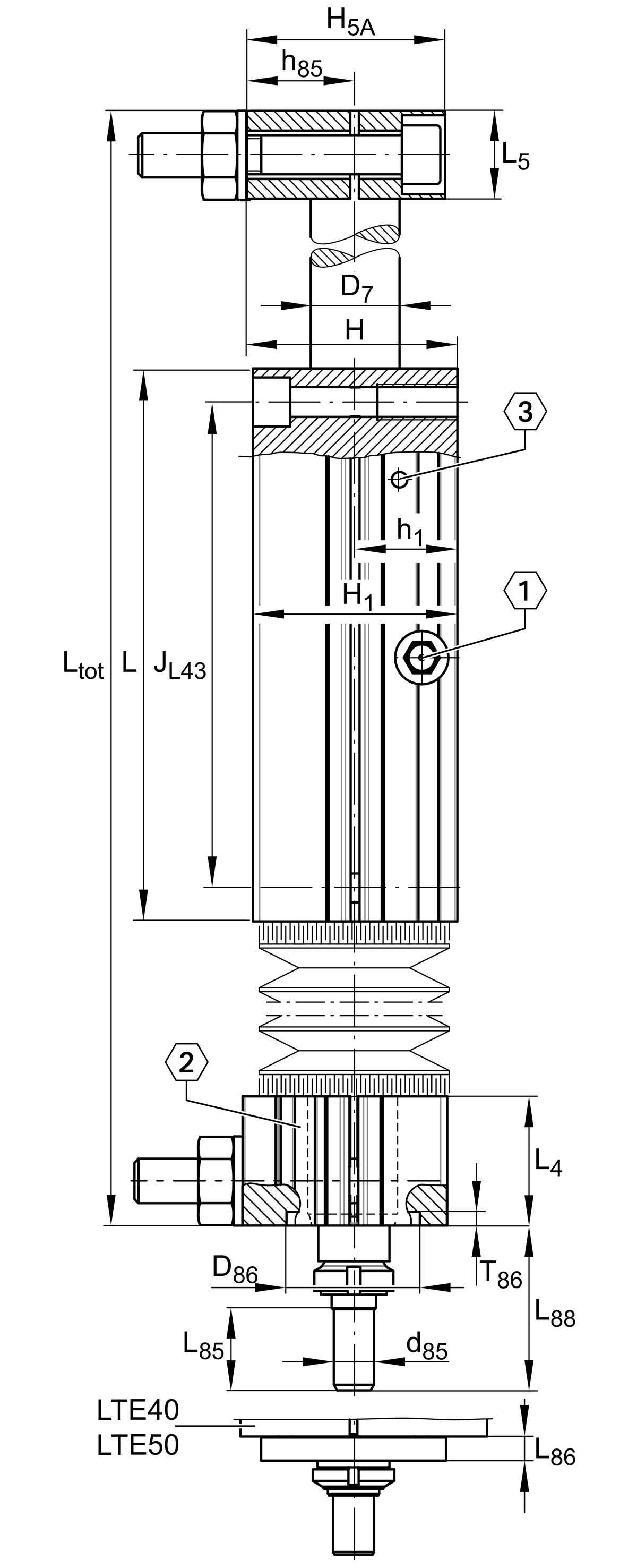

d85 19 mm

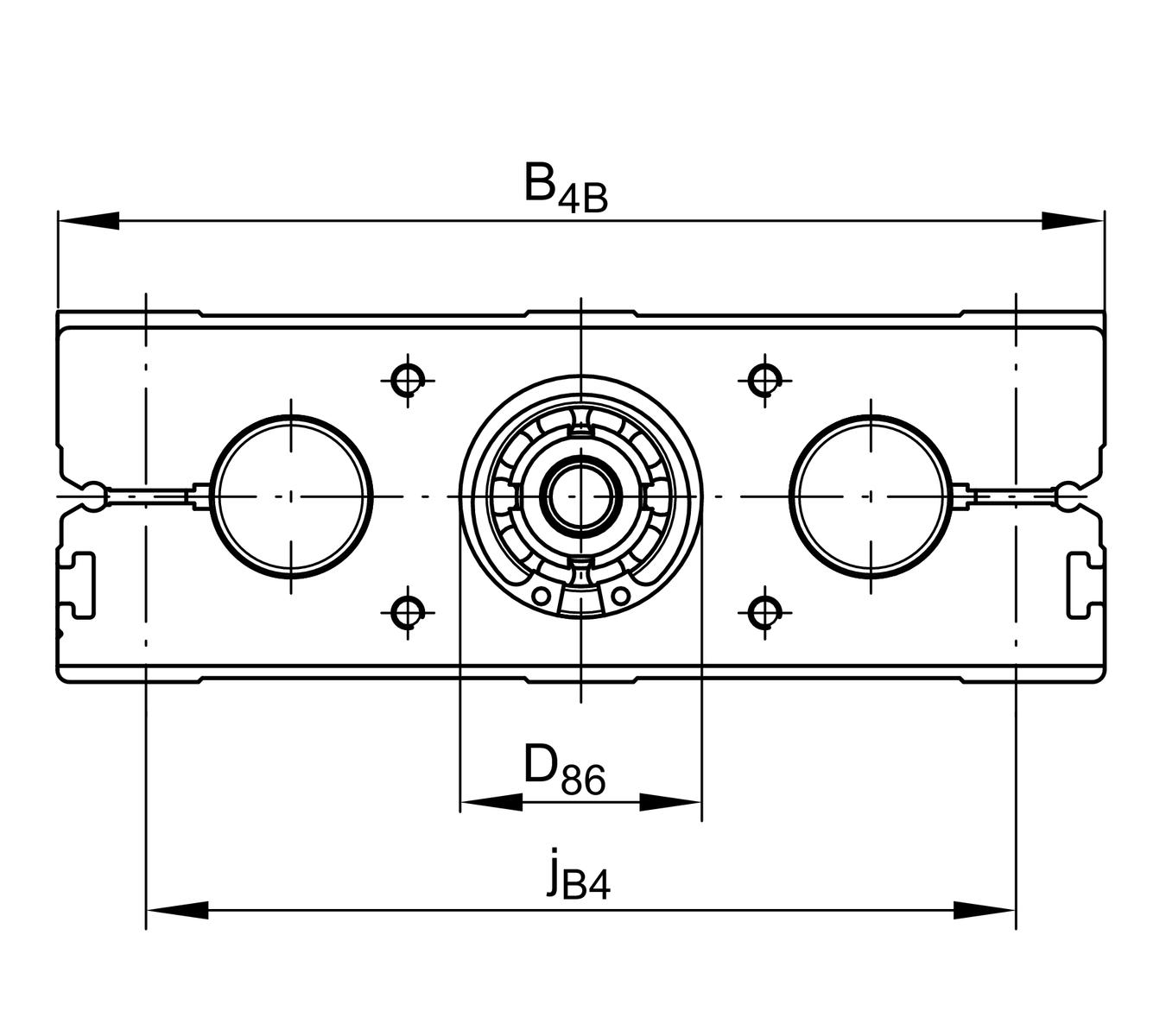

d86 75 mm

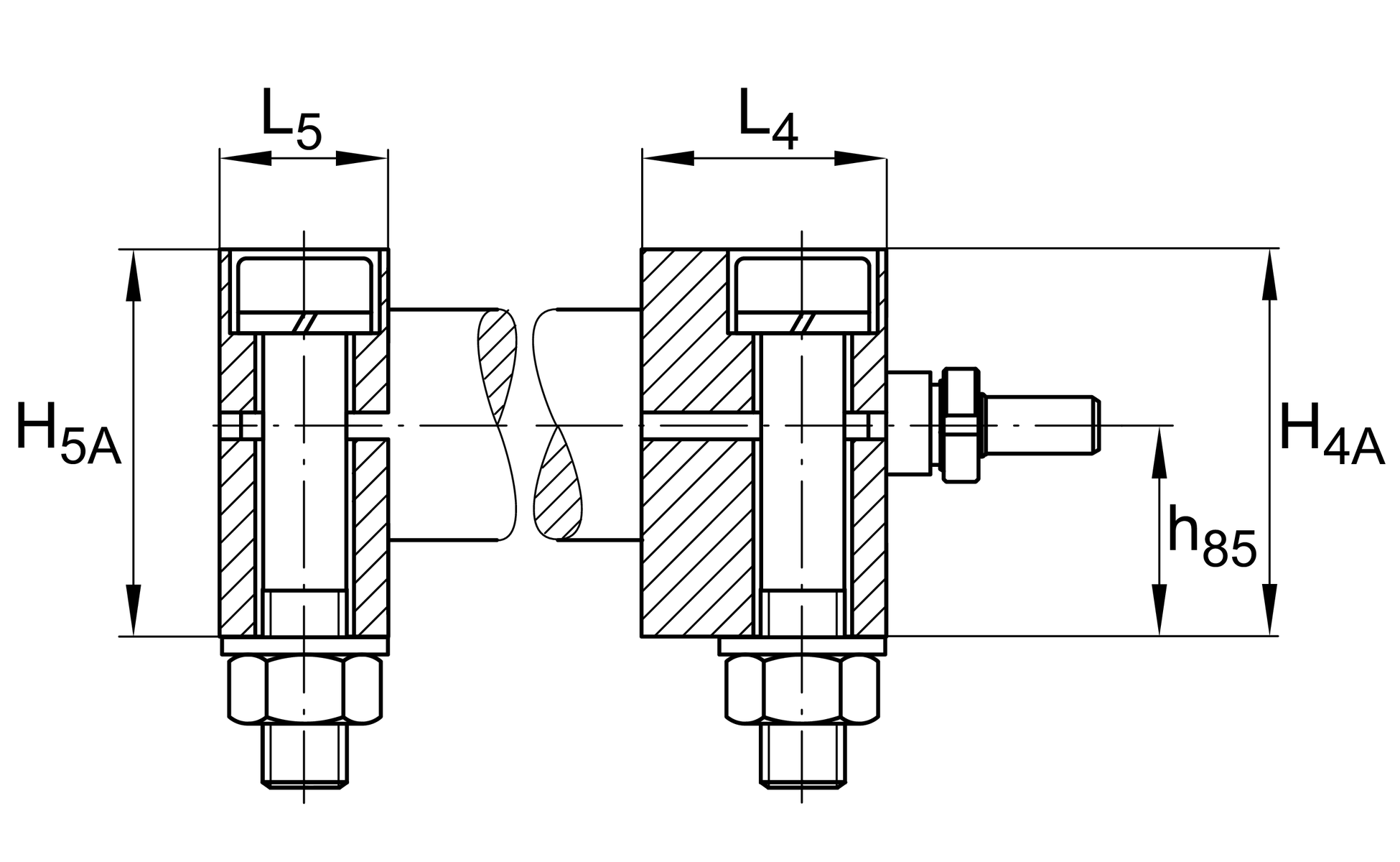

h85 52 mm

L5 30 mm

h87 44 mm

c0a 55.000 N

ca 27.500 N

L86 9 mm

Mass moment of inertia of threaded Spindle 6,43 kg*cm2

P 5 mm

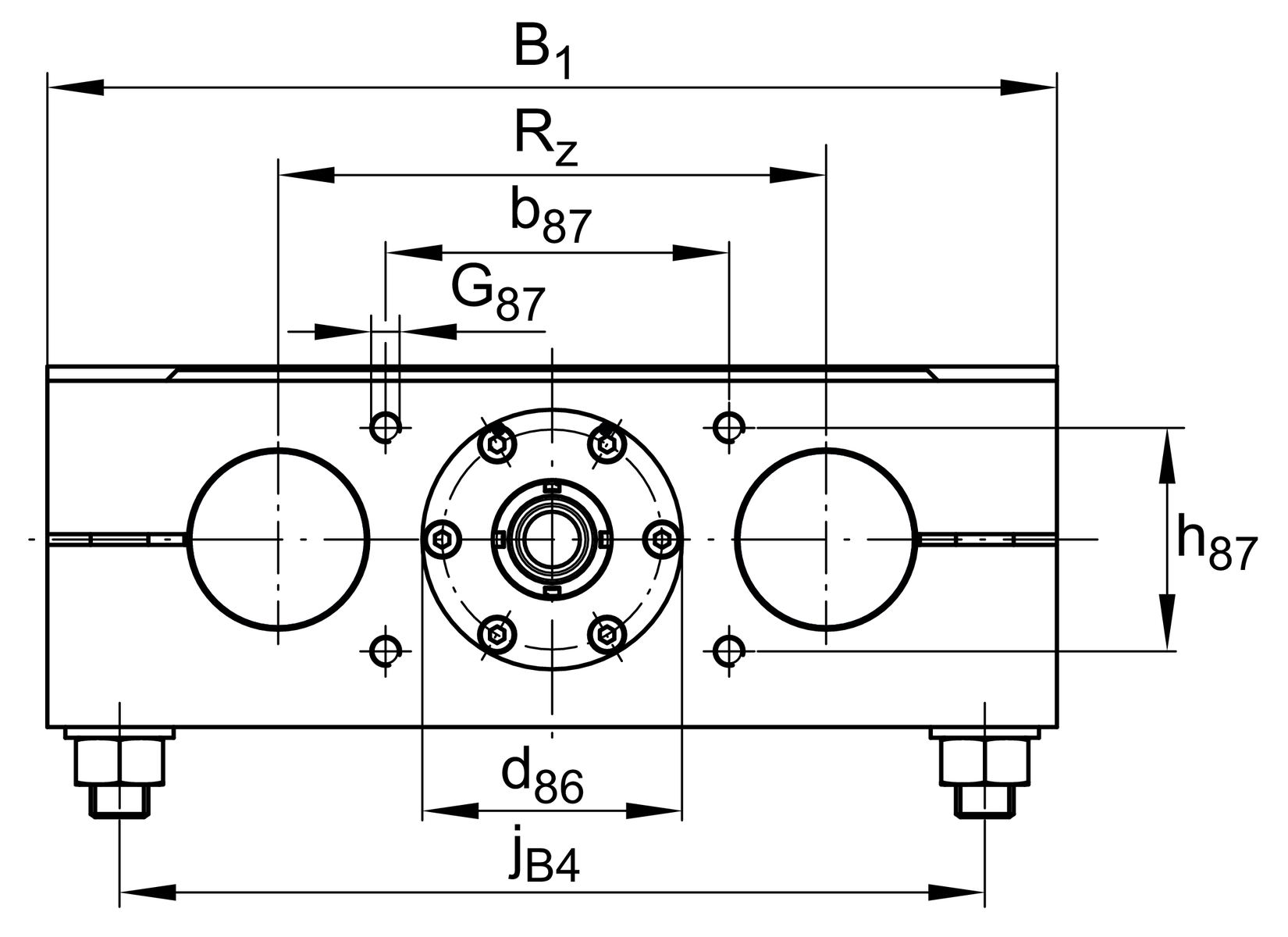

b87 96 mm

D0 32 mm

jB9 298 mm

t87 20 mm

l85 40 mm

Rolling Bearings (locating bearing) ZKLF2575.2RS

C0 I 268.000 N

C0 II 172.000 N

C0 III 184.000 N

Max. drive torque for the drive spigot 50 Nm

S8 18 mm

Spindle nut design F

b82 75 mm

h82 31 mm

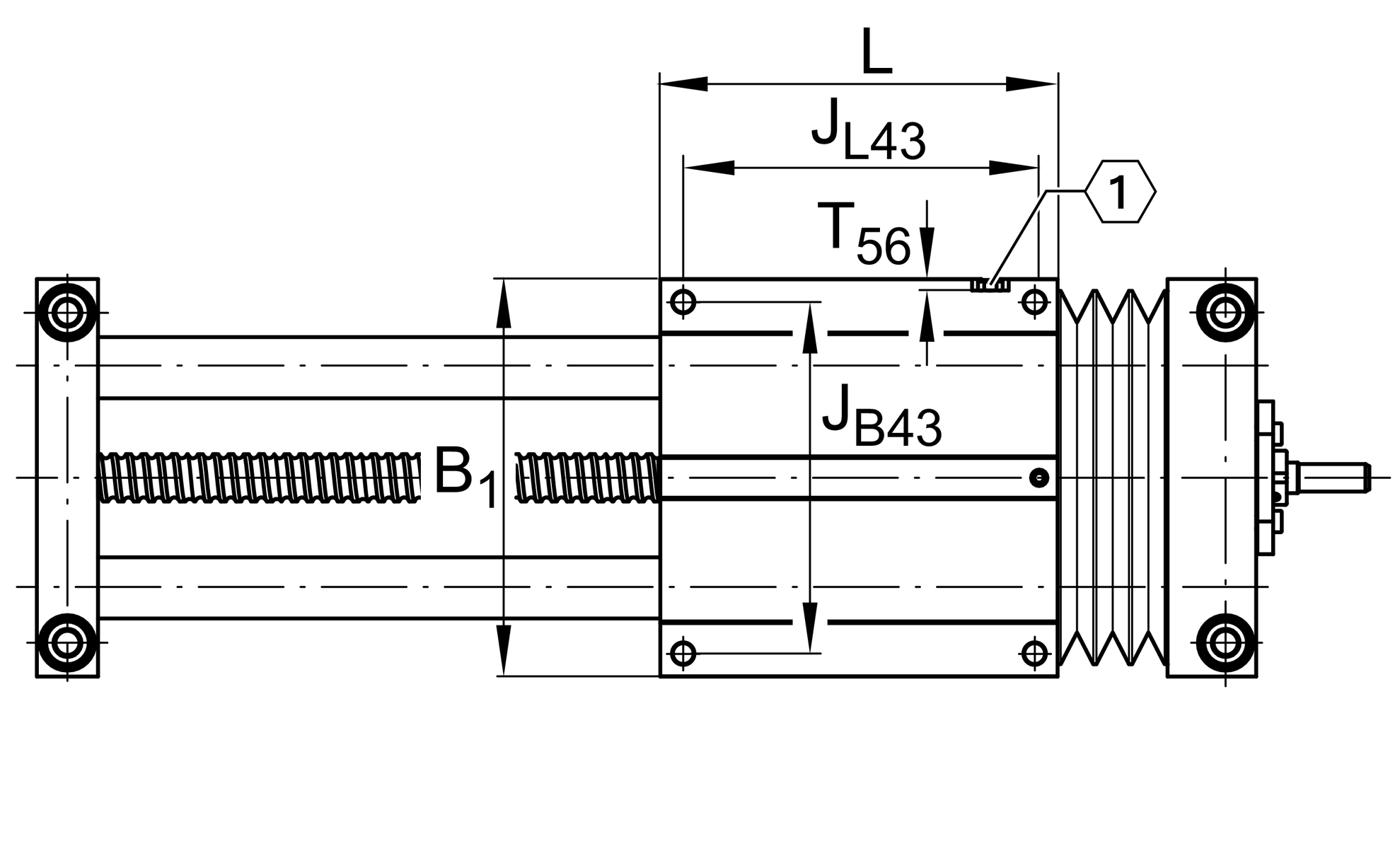

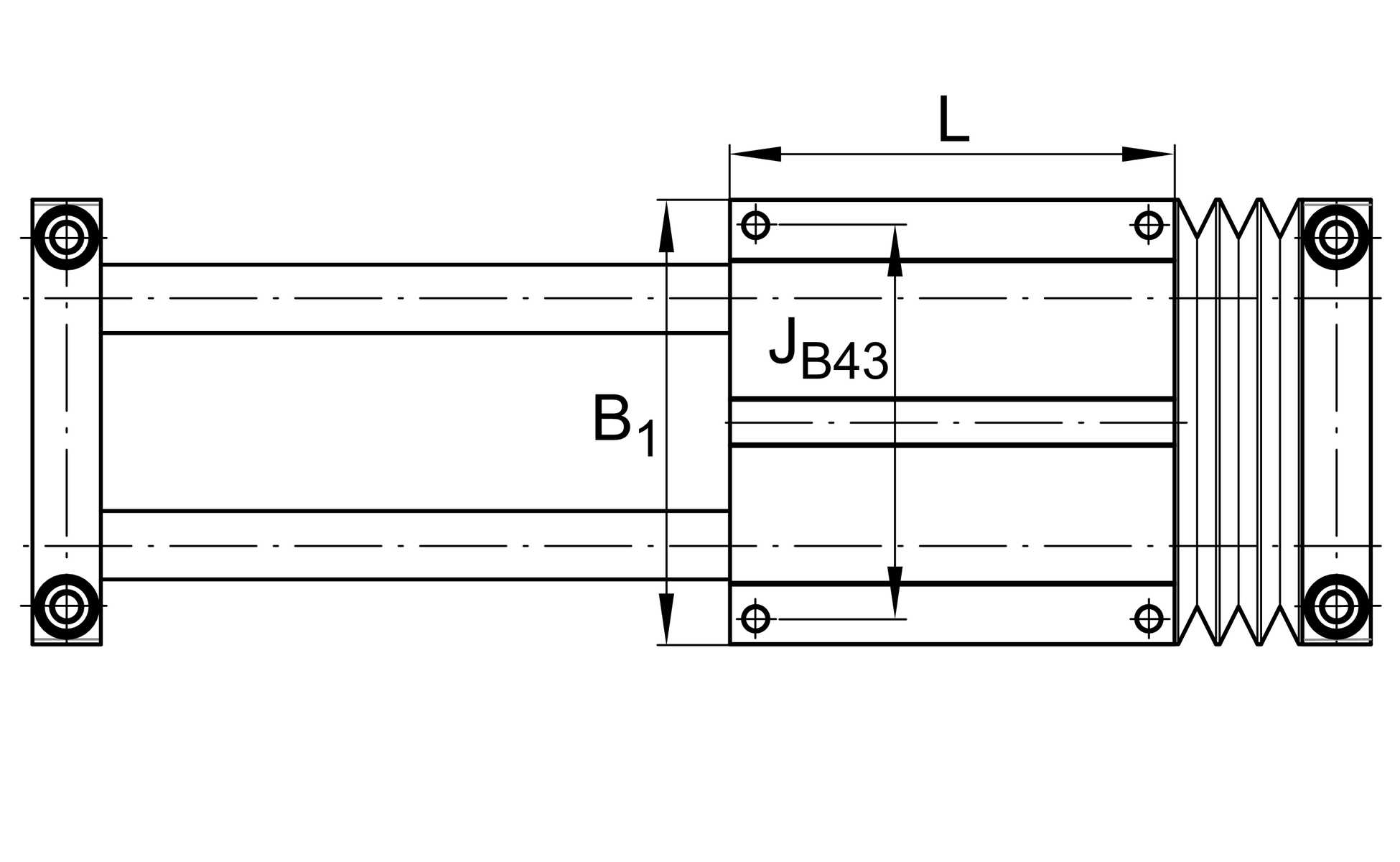

jB43 140 mm

JB44 280 mm

JL43 140 mm

jL44 280 mm
