Imagen 1 de LTE30-180-B-TR20x4-M-0

LTE30-180-B-TR20x4-M-0

Consultar precio

Mesa lineal

MPN: LTE30-180-B-TR20x4-M-0 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

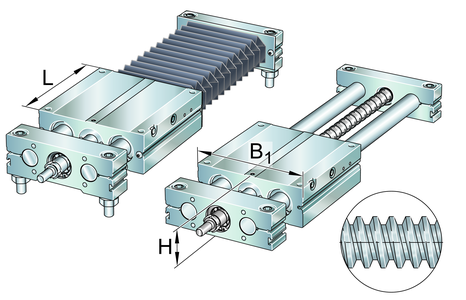

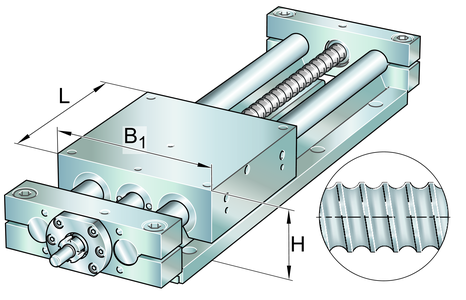

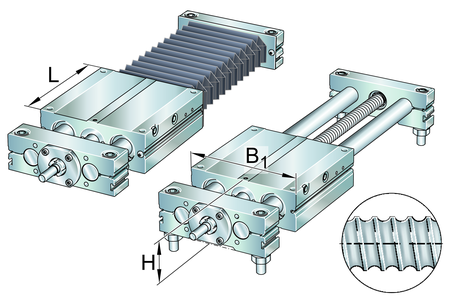

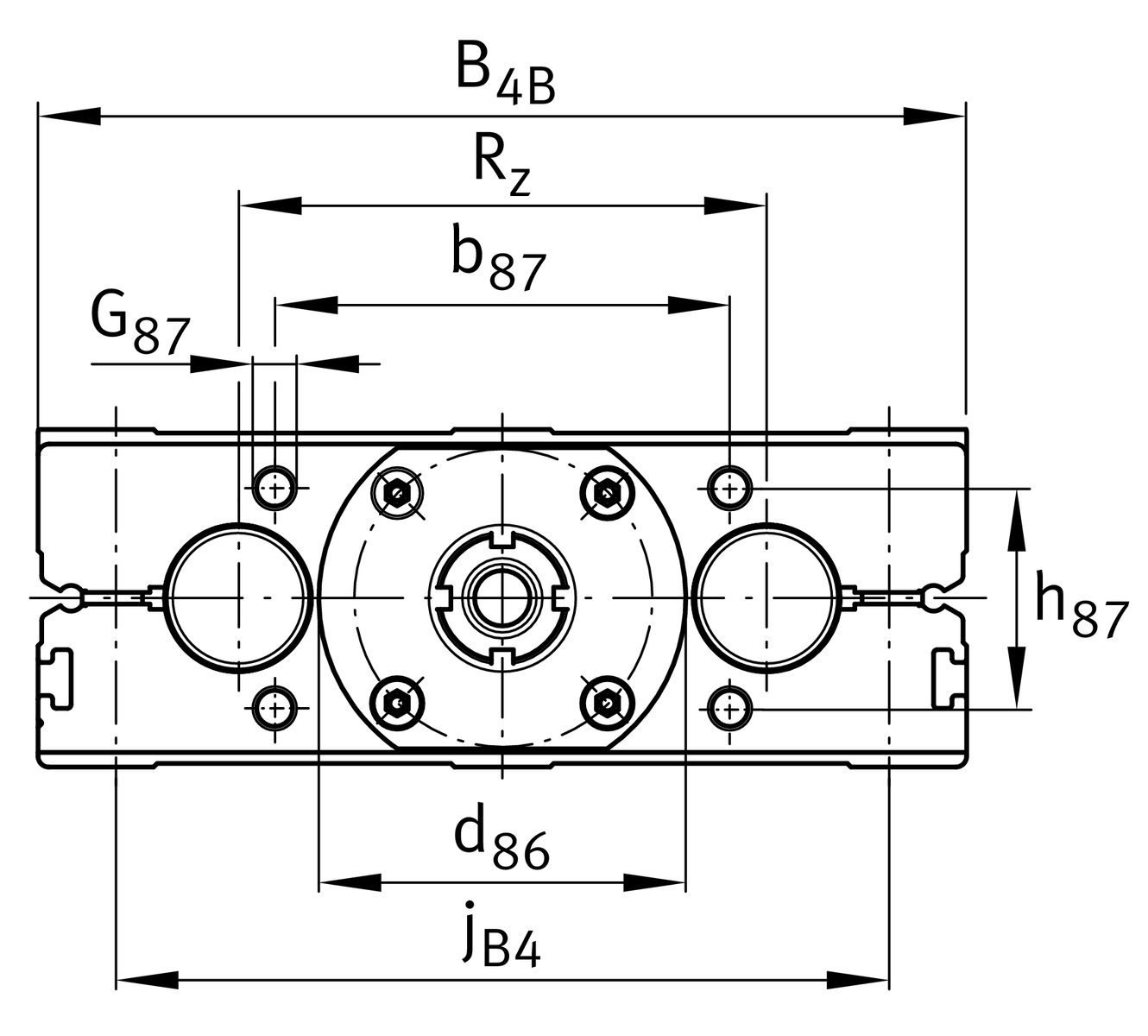

Linear tables with closed shaft guidance system and trapezoidal lead screw drive, with shaft support block type B, without bellows, with single nut

C0 2.550 N

L 180 mm

L4 38 mm

G3 M12

S 4 mm

H1 32 mm

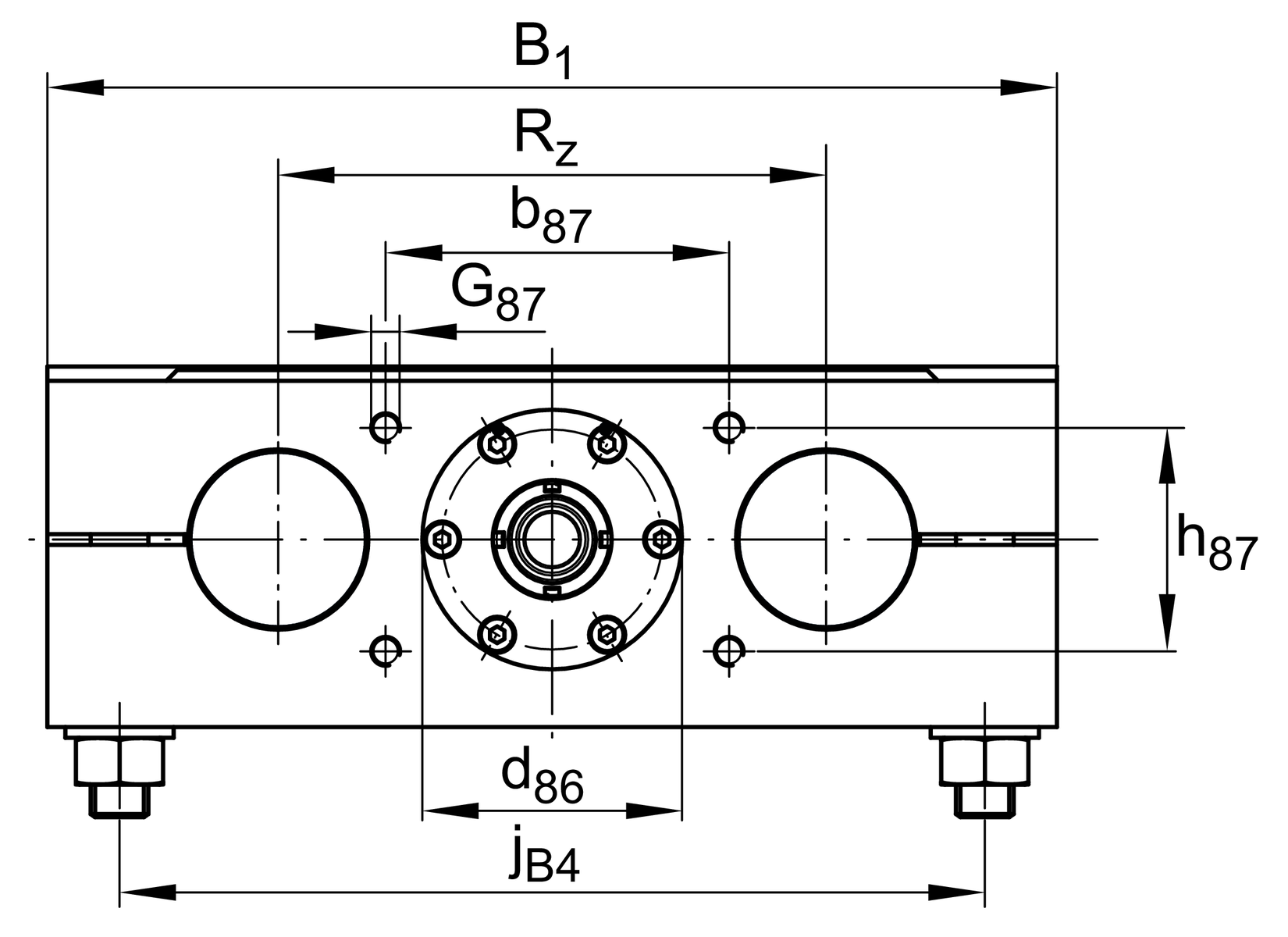

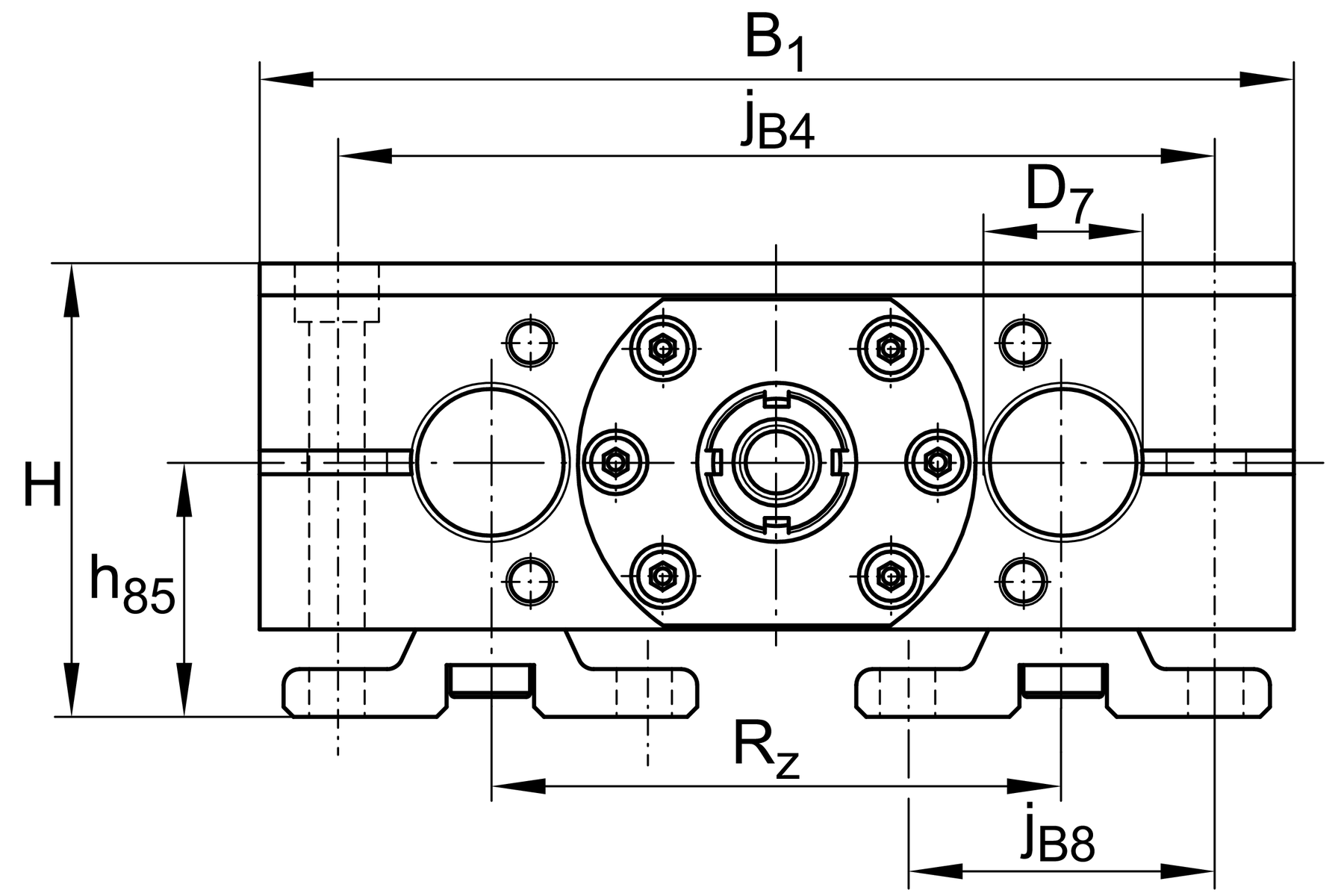

B1 180 mm

C0I 11.400 N

C0II 11.400 N

C0III 11.400 N

CI 9.500 N

CII 9.500 N

CIII 9.500 N

d7 30 mm

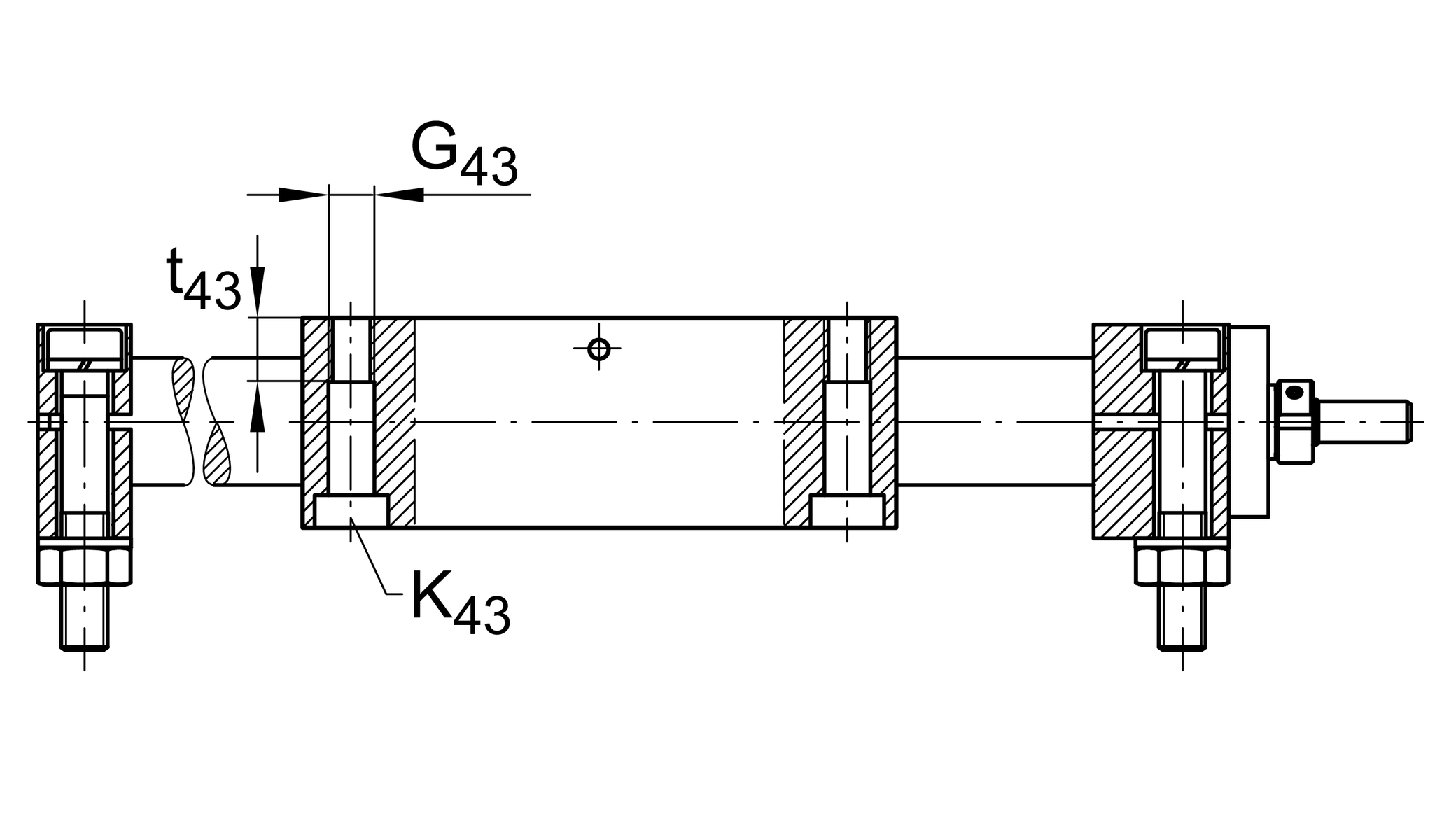

G43 M12

jB43 158 mm

JL43 158 mm

K43 M10

amax 2,5 m/s2

mLAW 5,04 kg

t43 26 mm

Vmax 0,1 m/s

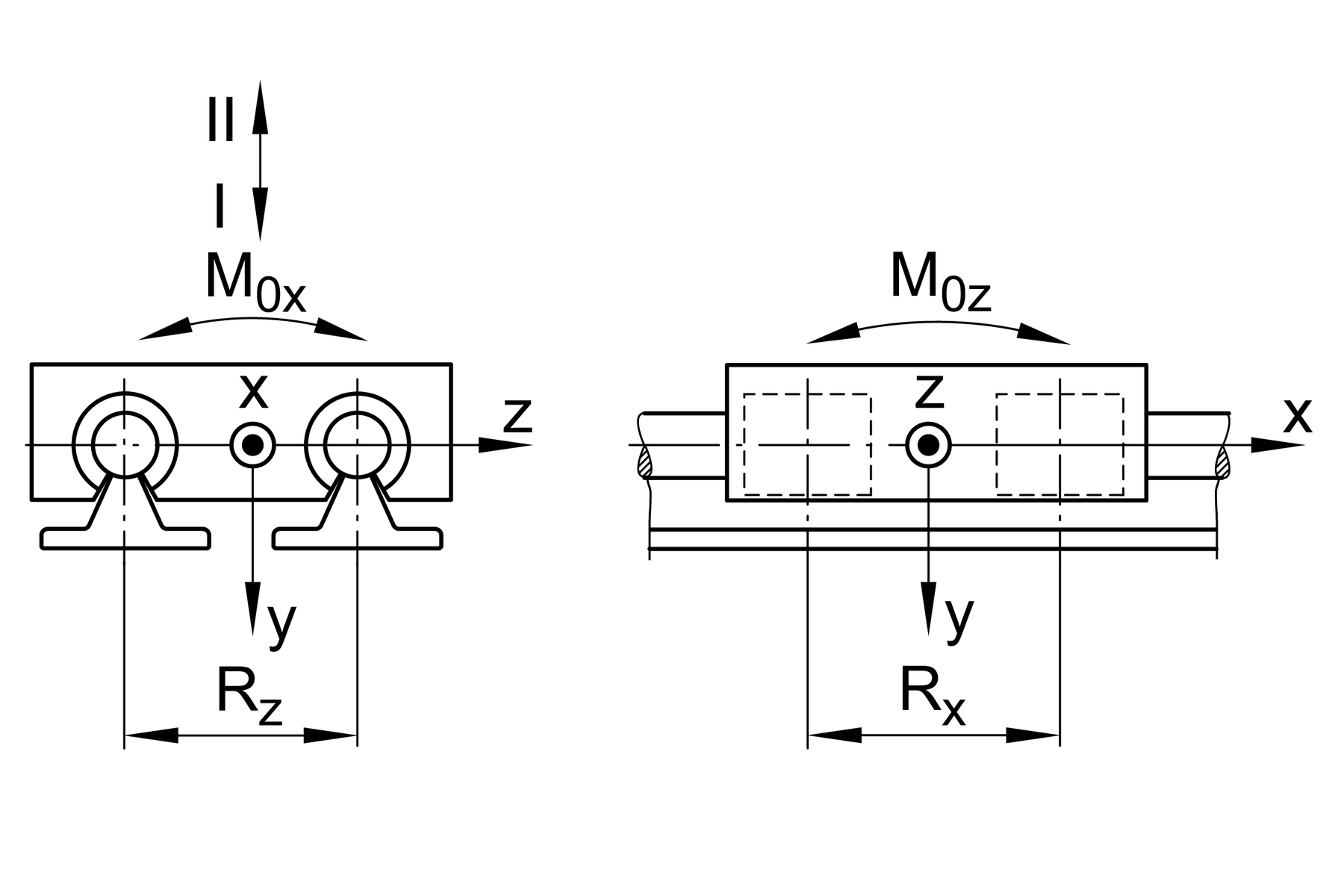

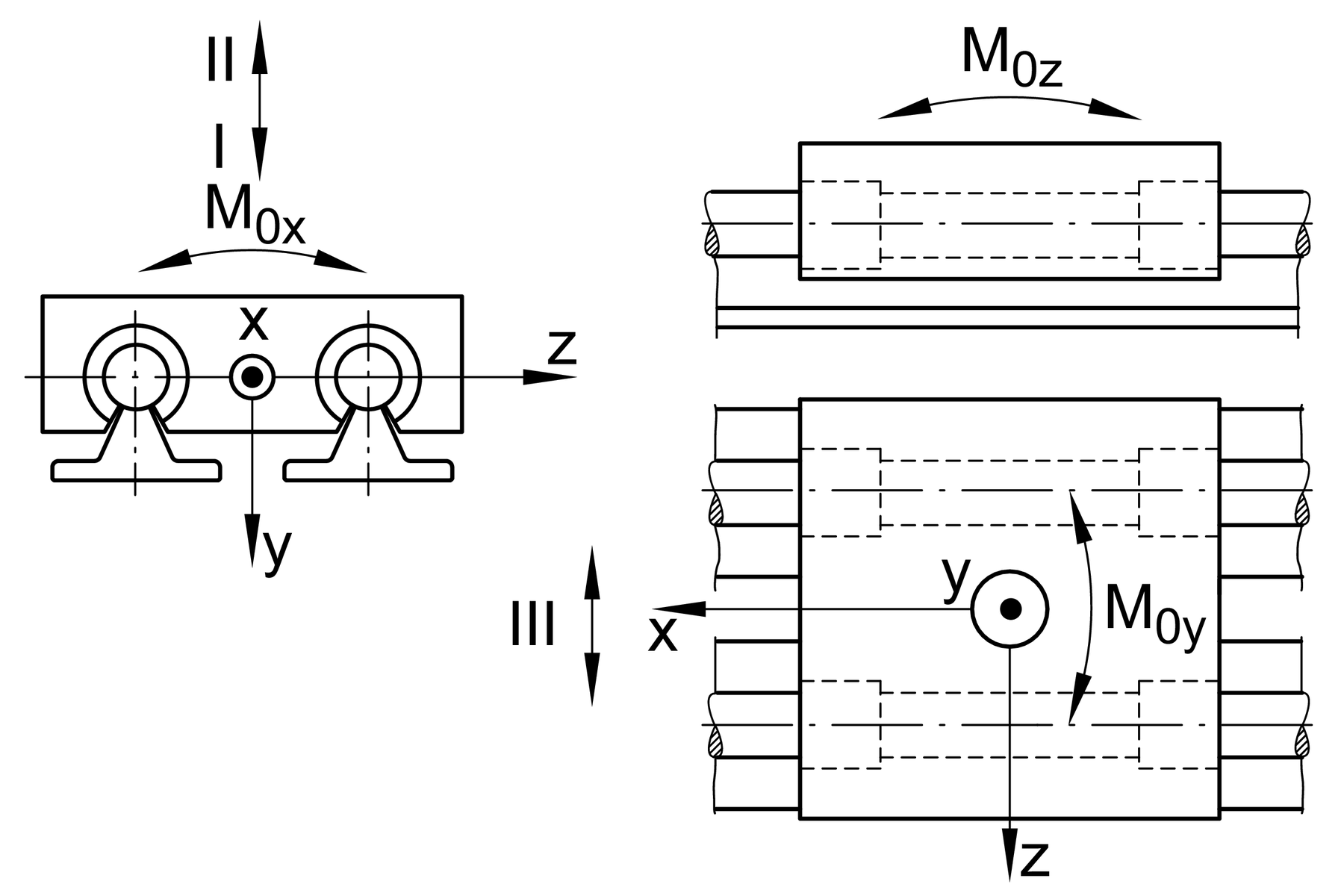

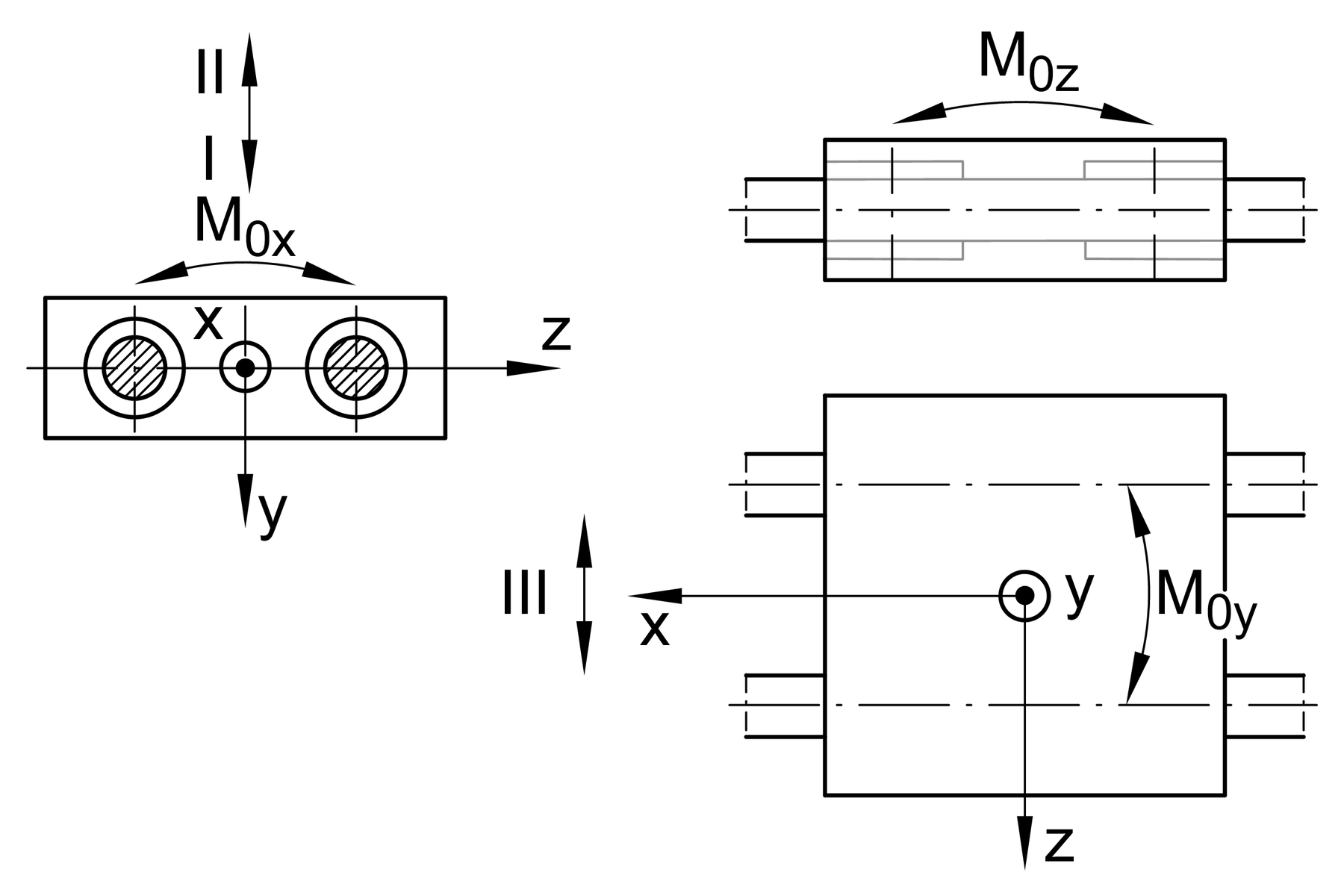

M0x per 540 Nm

M0y per 503 Nm

M0z per 393 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

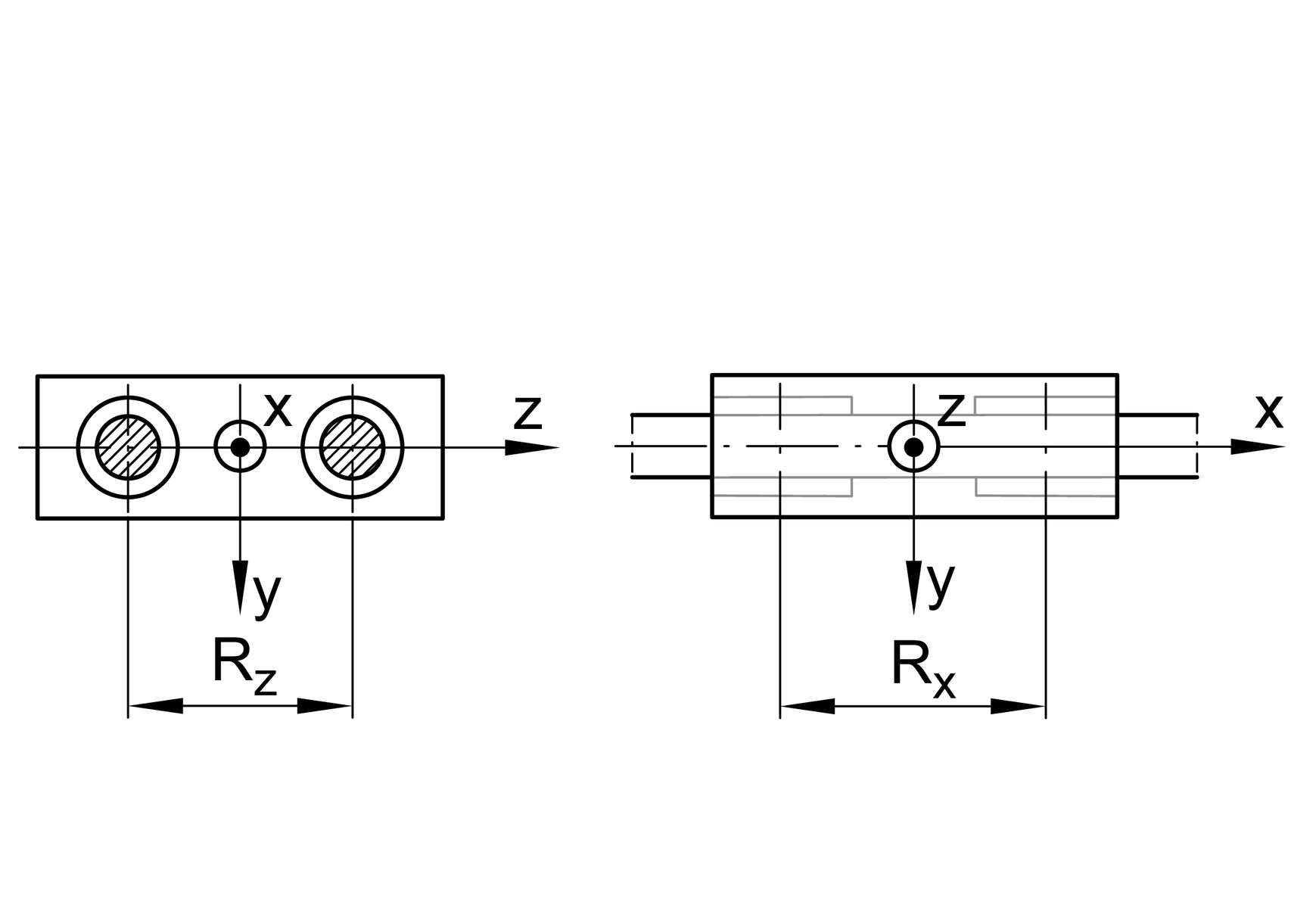

Rx 98,6 mm

RZ 96 mm

s3 20 mm

T3 15,5 mm

G87 M6x15

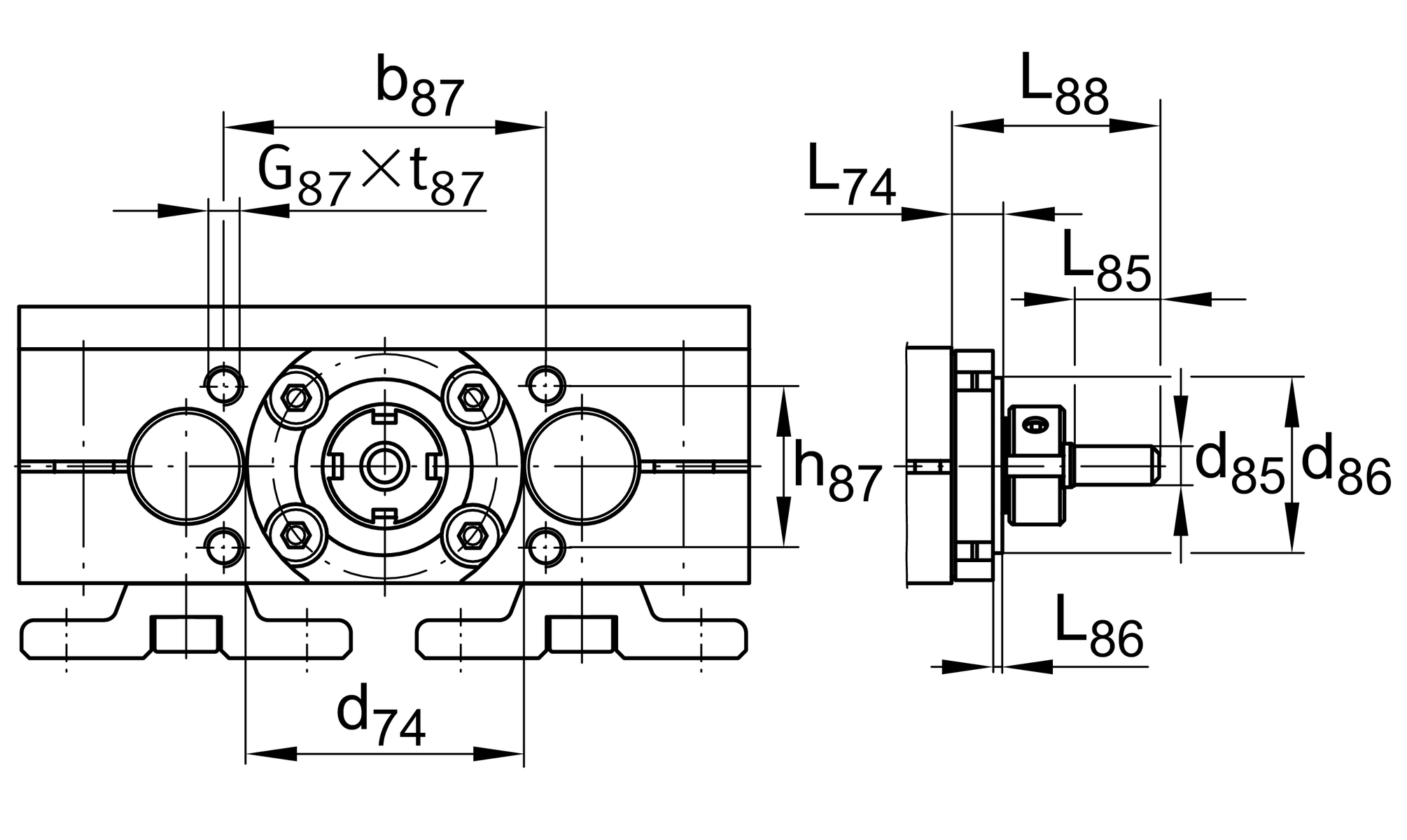

L88 36,5 mm

Max. permissible drive torque 10 Nm

T86 2,8 mm

d85 10 mm

d86 0 mm

h85 35 mm

jL3 12,5 mm

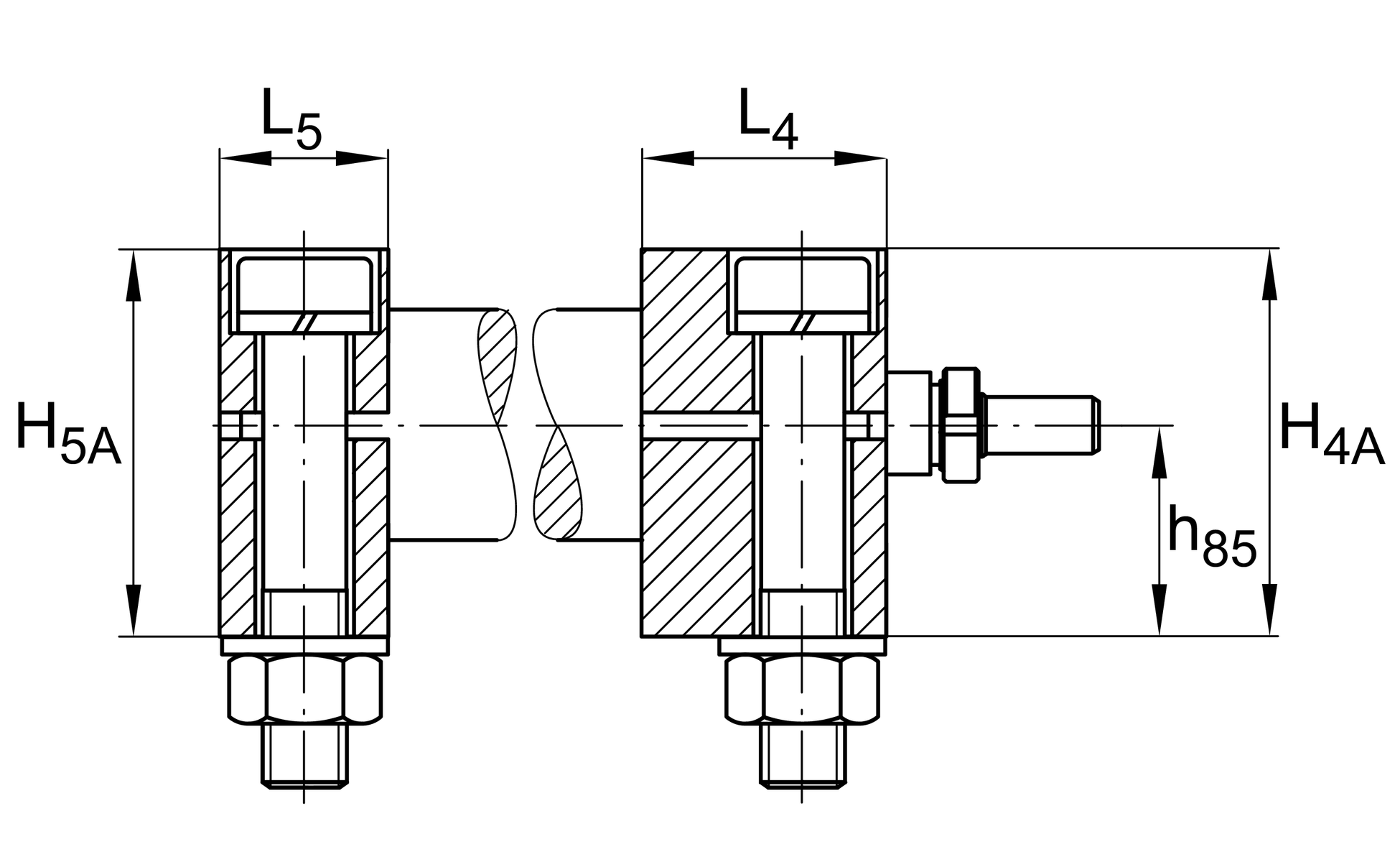

L5 25 mm

h87 44 mm

c0a 2.550 N

Mass moment of inertia of threaded Spindle 0,81 kg*cm2

P 4 mm

b87 68 mm

D0 20 mm

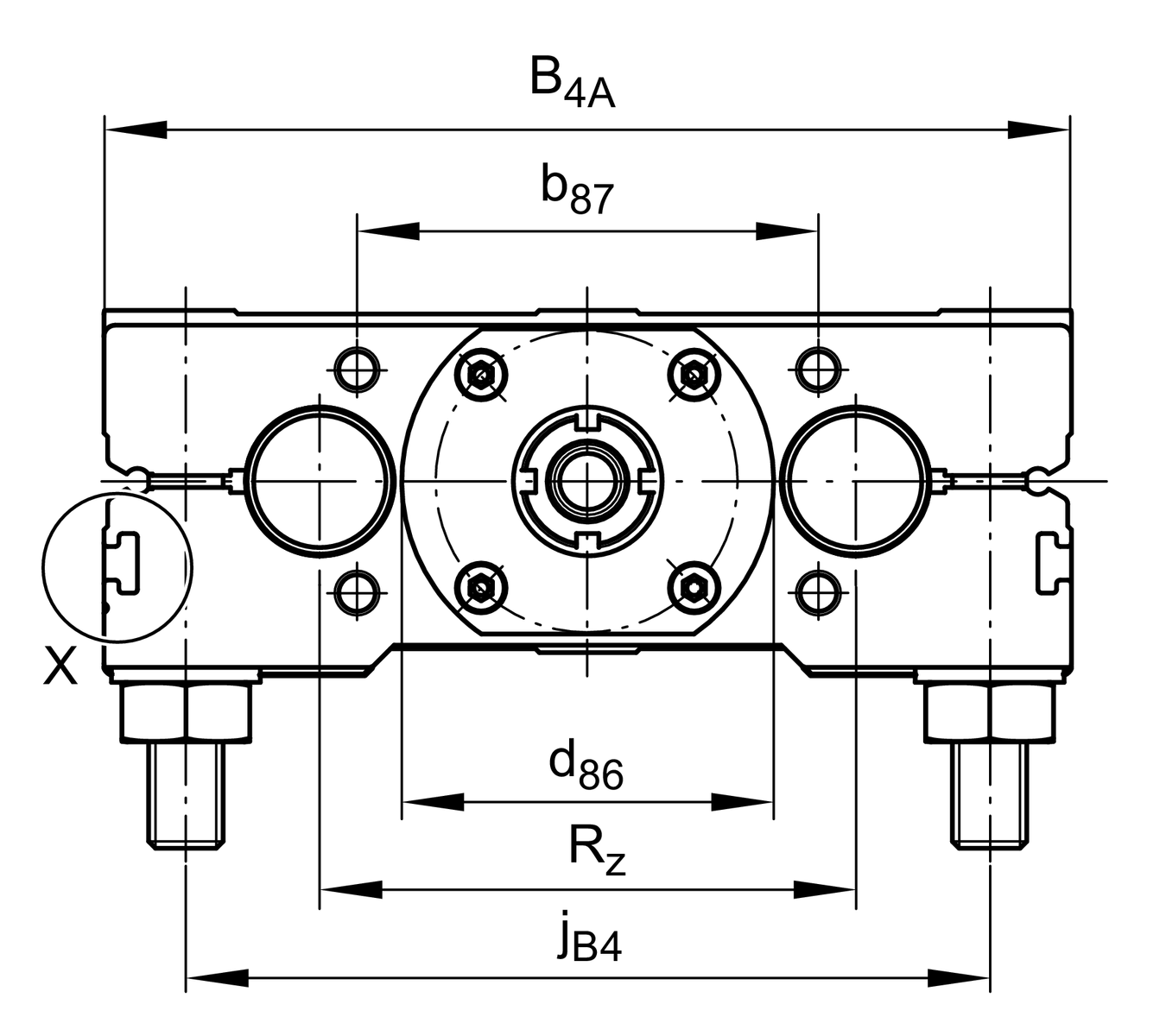

jB4 150 mm

B4B 180 mm

l85 18 mm

Linear Ball Bearings 4 KB30-P

Rolling Bearings (locating bearing) 2 x 7201-2RS

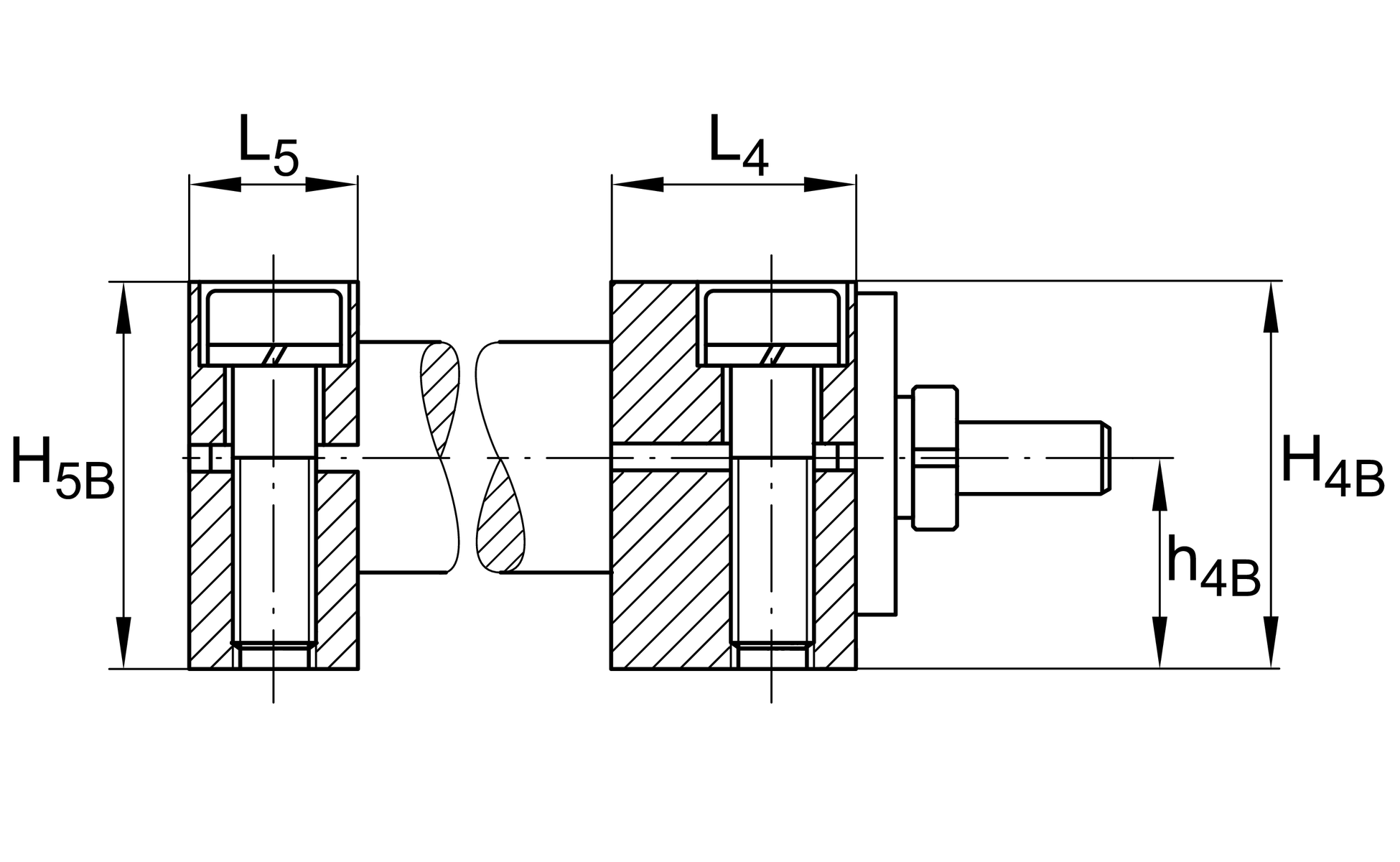

H4B 29 mm

H5B 29 mm
