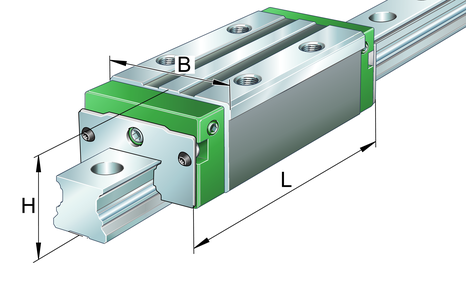

Imagen 1 de KUVE30-W

KUVE30-W

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE30-W Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

Carriages KWVE..-W, wide carriage for linear recirculating ball bearing and guideway assembly

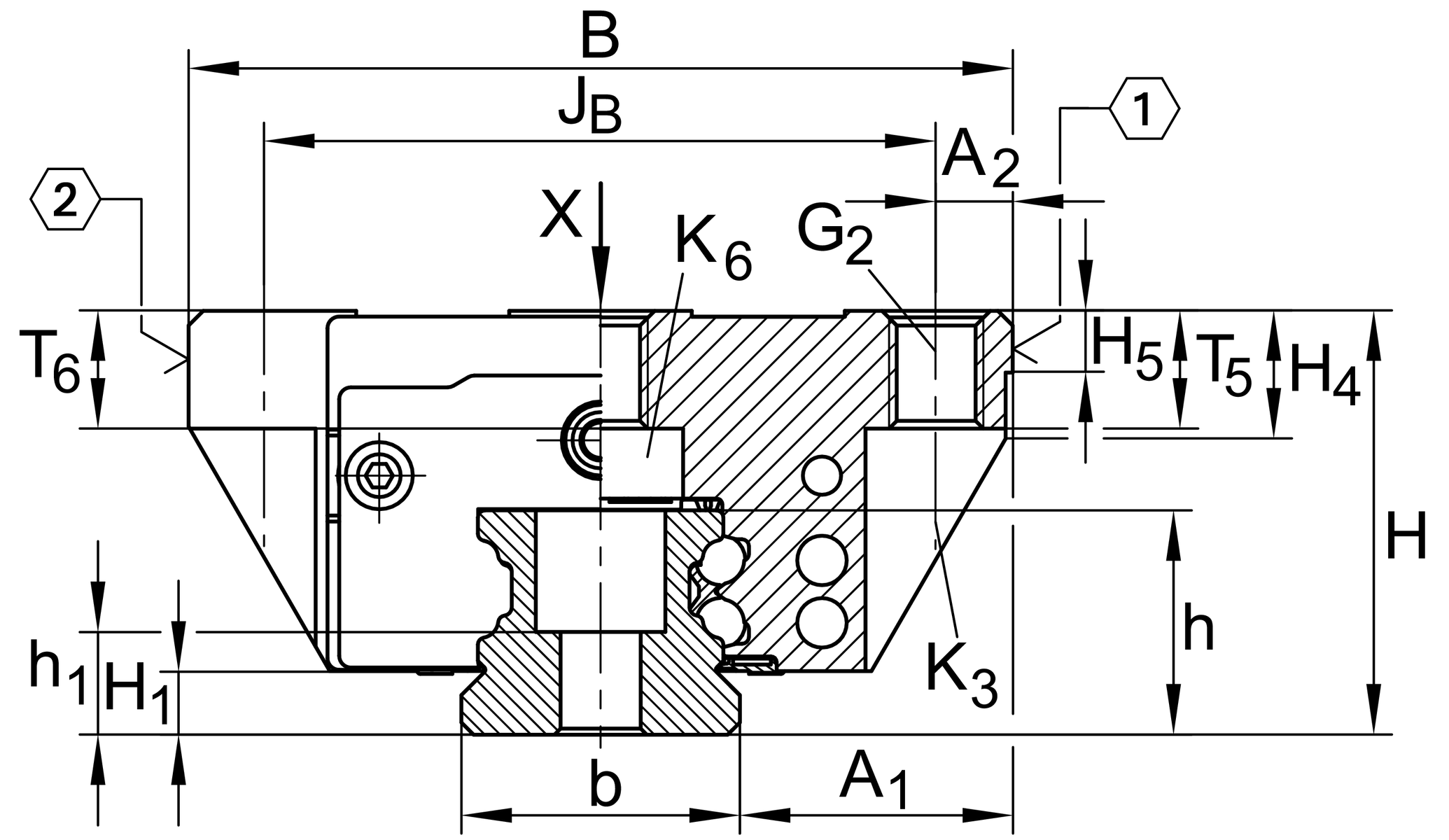

A1 31 mm

a2 9 mm

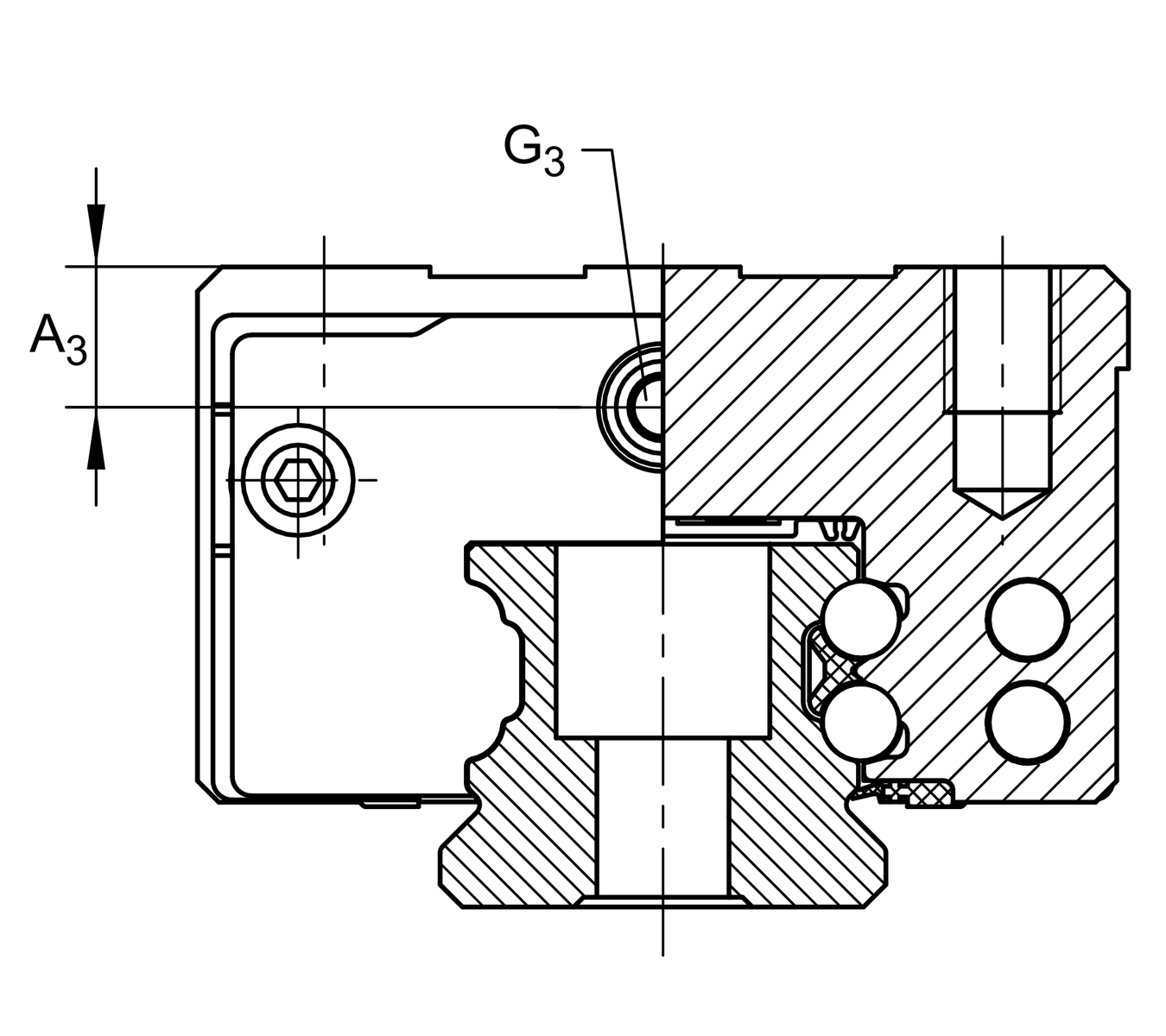

a3 11,25 mm

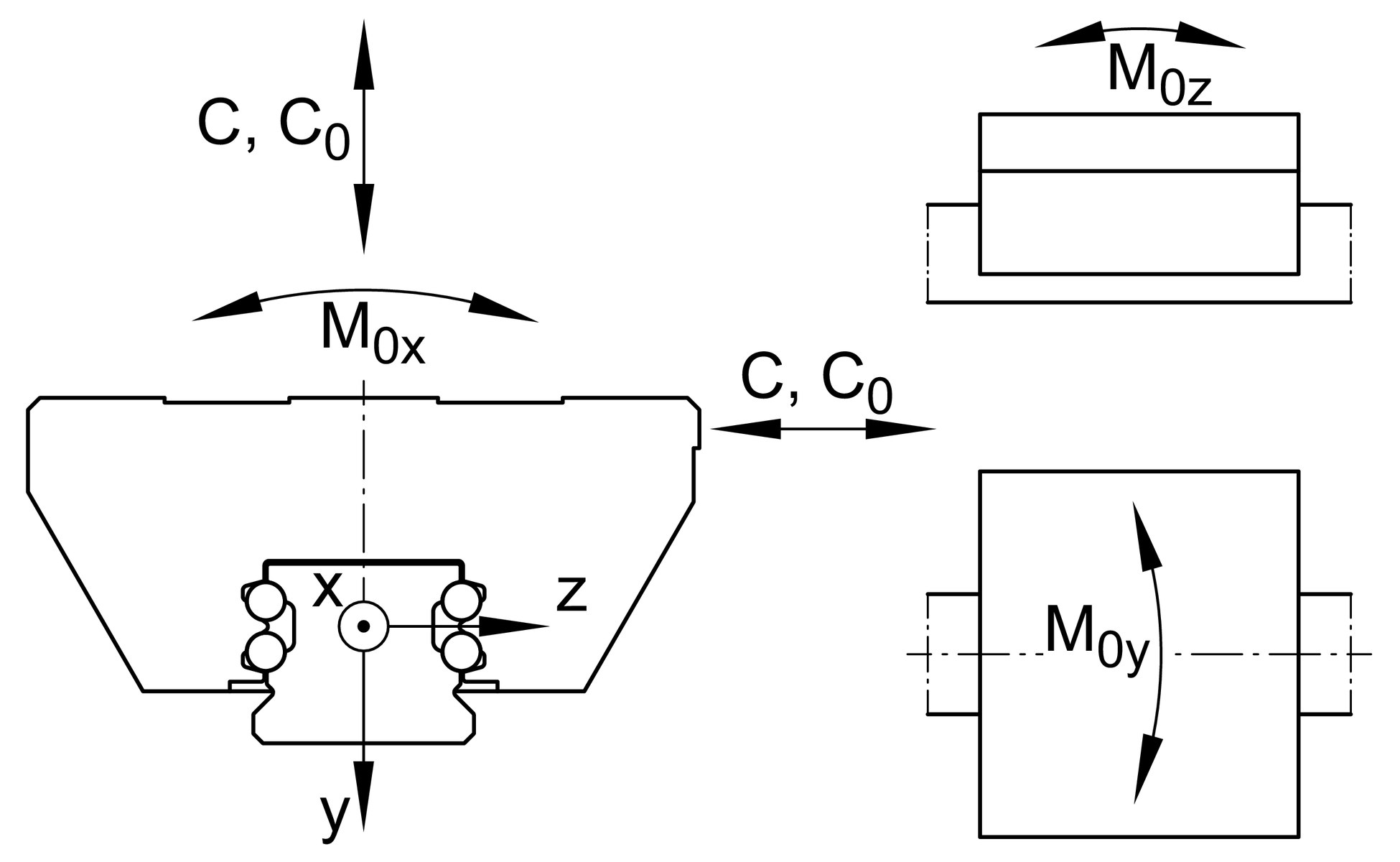

C 27.500 N

C0 55.000 N

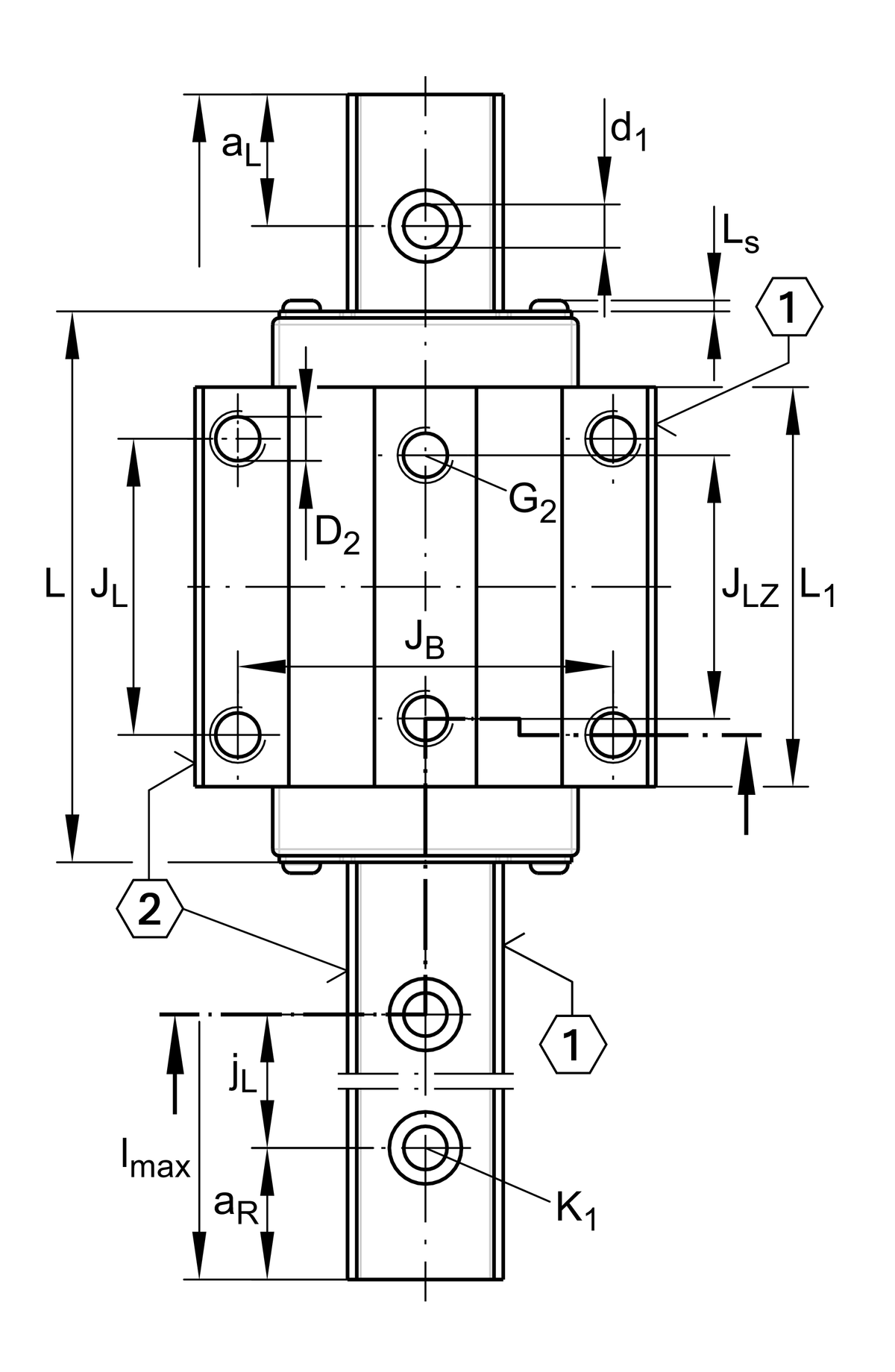

D2 8,6 mm

G2 M10

G2 MA 41 Nm

L 97,5 mm

L1 72 mm

M0X 2.660 Nm

M0Y 700 Nm

M0Z 700 Nm

T5 12 mm

d1 9 mm

H 23,5 mm

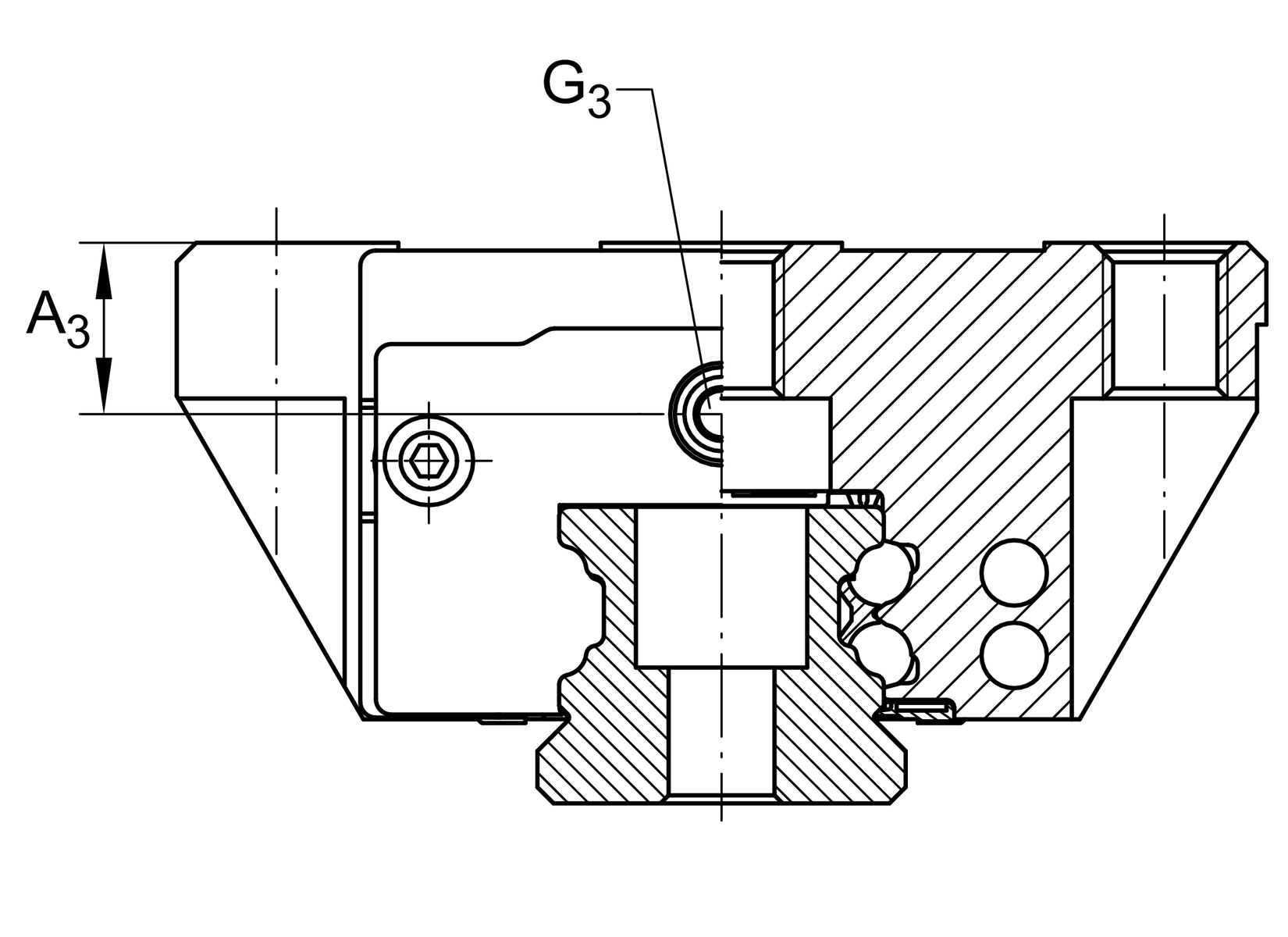

G3 M6

H4 13,8 mm

h5 6 mm

K3 M8

K3 MA 41 Nm

K6 M8

K6 MA 12 Nm

t6 12 mm

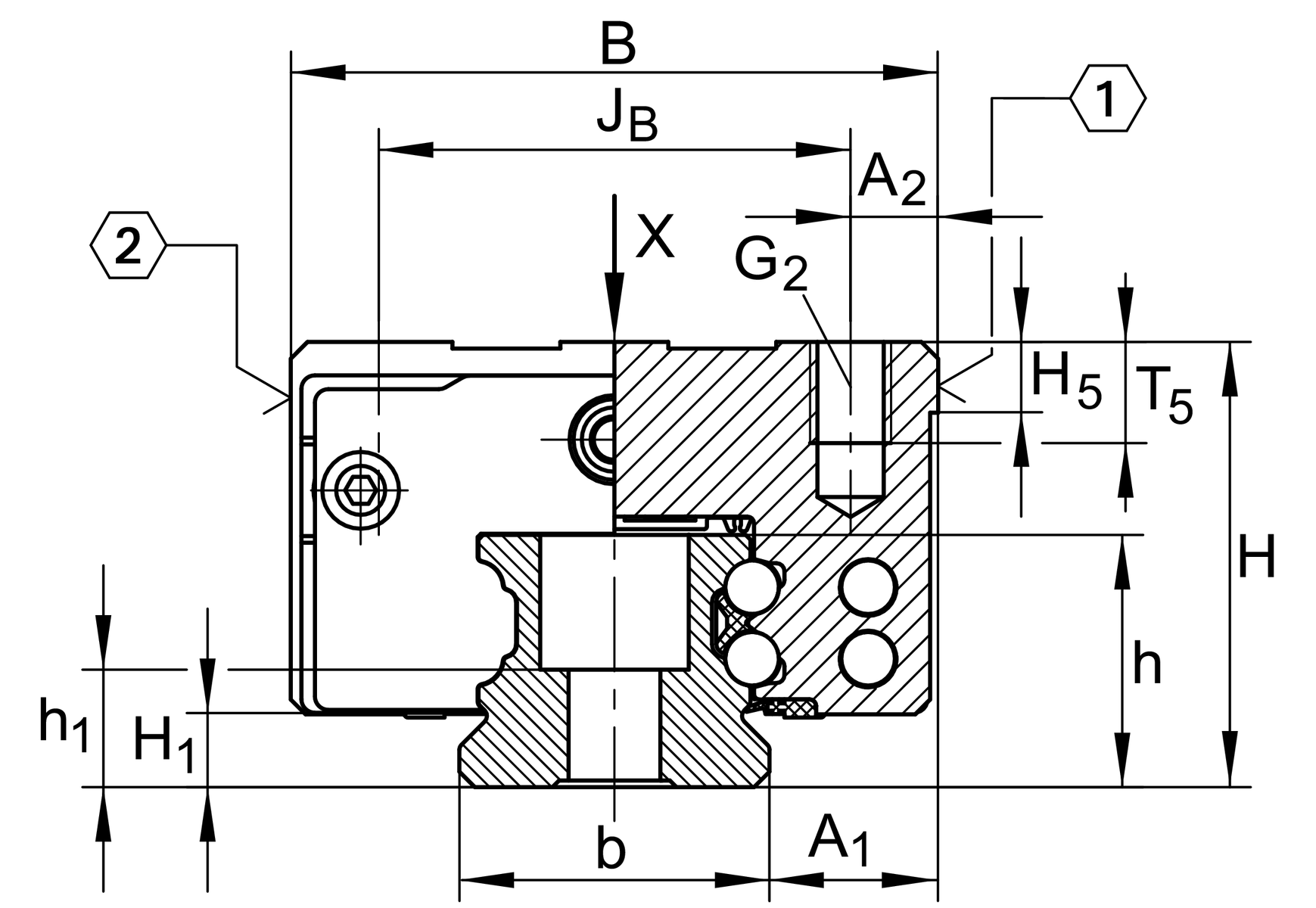

B 80 mm

t G3 6 mm

Compatible with the following carriage KWVE30-W

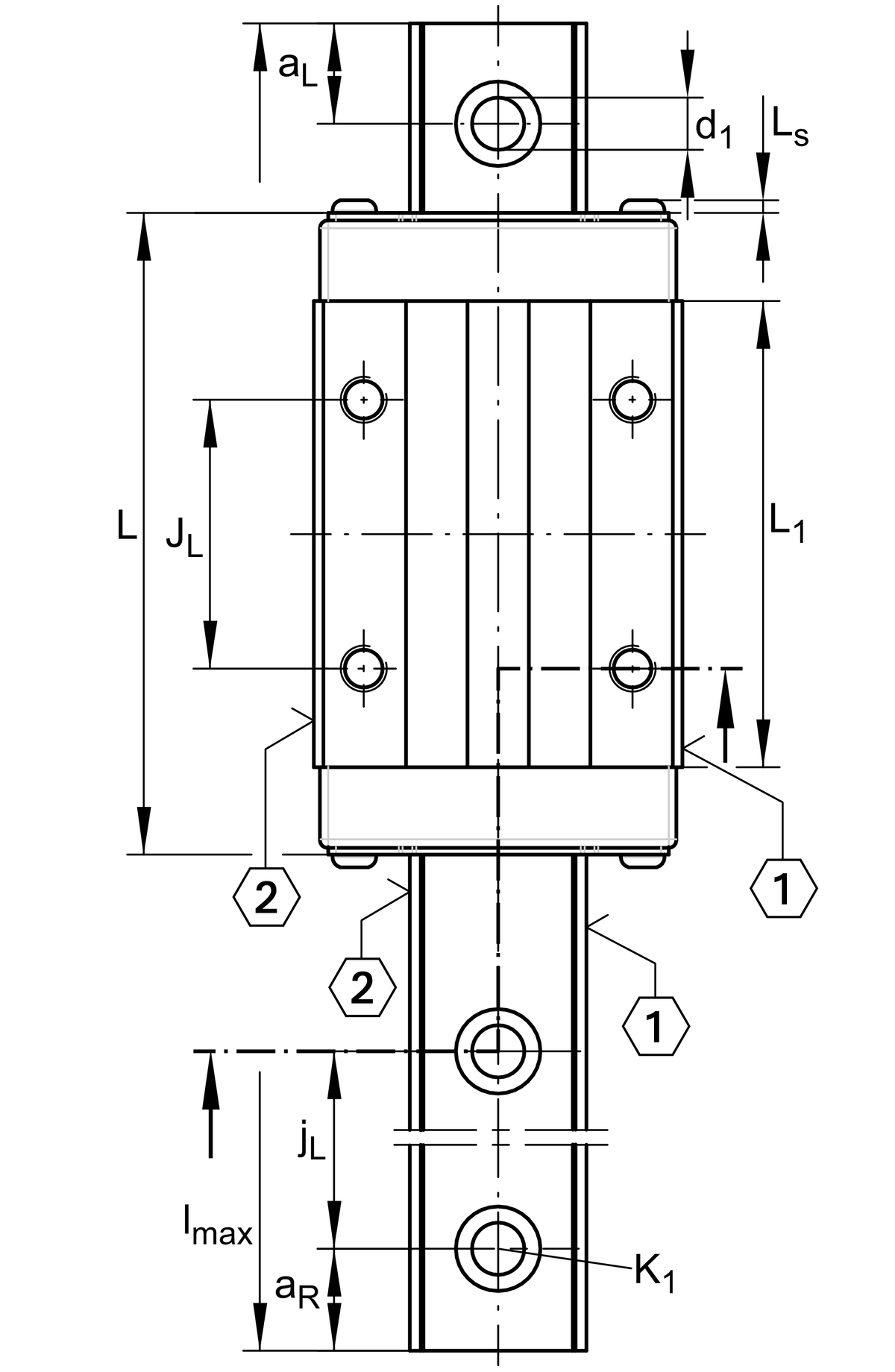

JL 80 mm

H1 11 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

lmax 5.860 mm

jB 50 mm

a5 15 mm

Suitable Guide Rail TKVD30-W
