Imagen 1 de KUVE30-B-ES

KUVE30-B-ES

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE30-B-ES Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

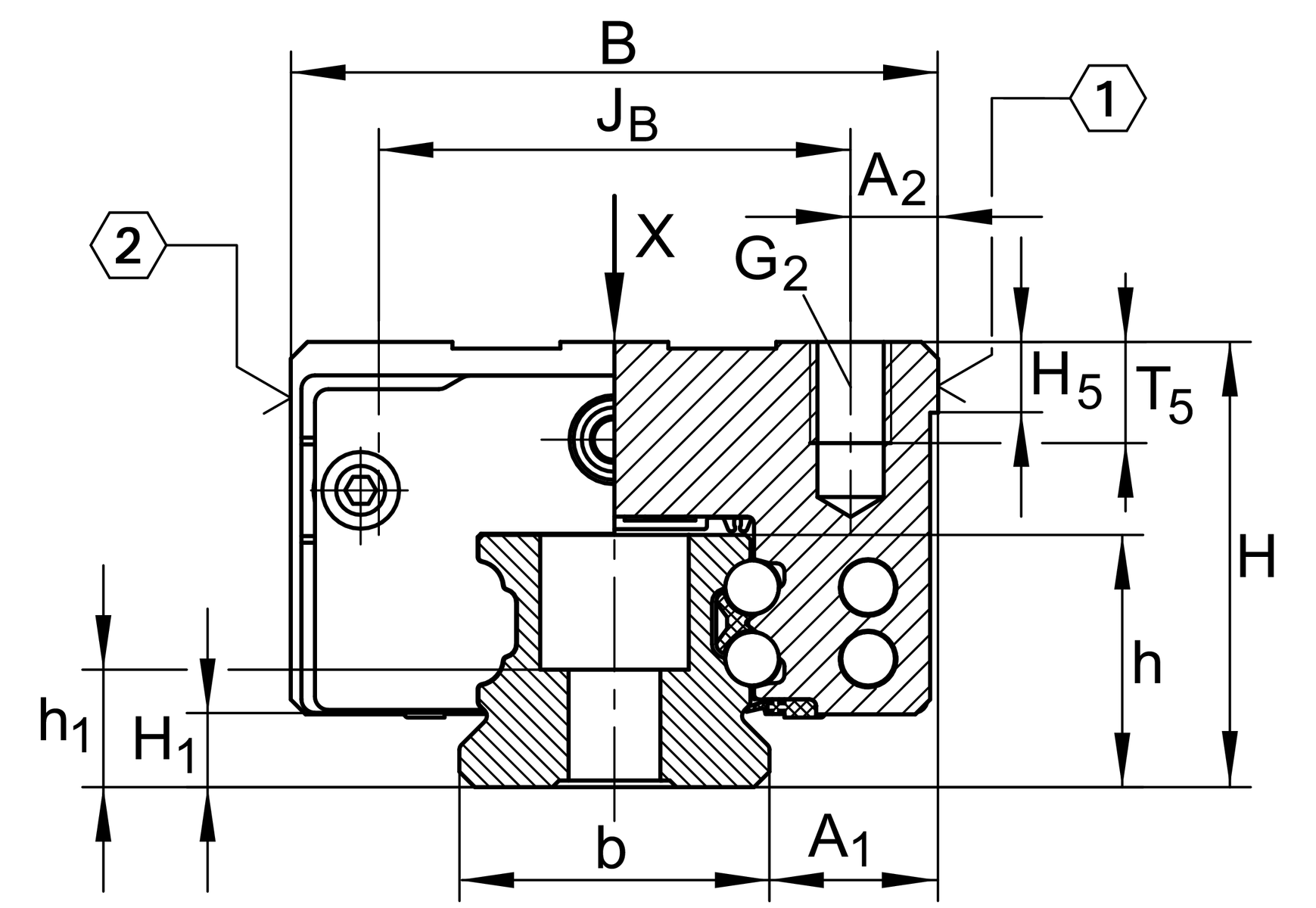

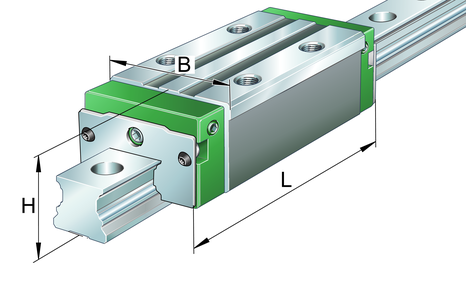

Carriages KWVE..-B-ES, carriage for four-row linear ball bearing and guideway assembly, expanded type, narrow design

A1 16 mm

a2 10 mm

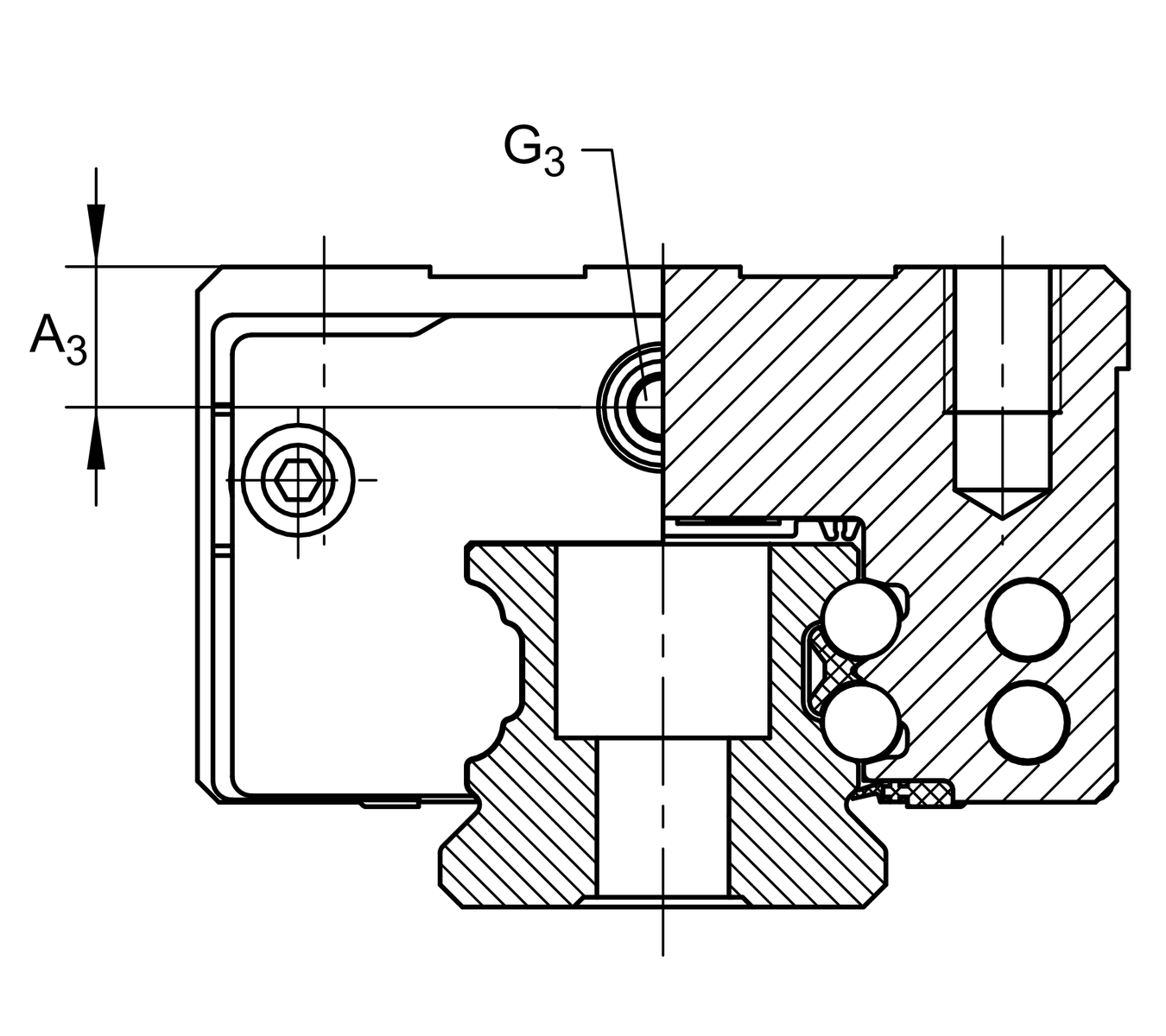

a3 11,5 mm

C 27.500 N

C0 55.000 N

G2 M8

G2 MA 41 Nm

jB 40 mm

L 99 mm

L1 72 mm

M0X 970 Nm

M0Y 700 Nm

M0Z 700 Nm

T5 13,5 mm

d1 9 mm

H 23,5 mm

A4 7 mm

G3 M6

h5 6,25 mm

B 28 mm

t G3 7 mm

g4 M6

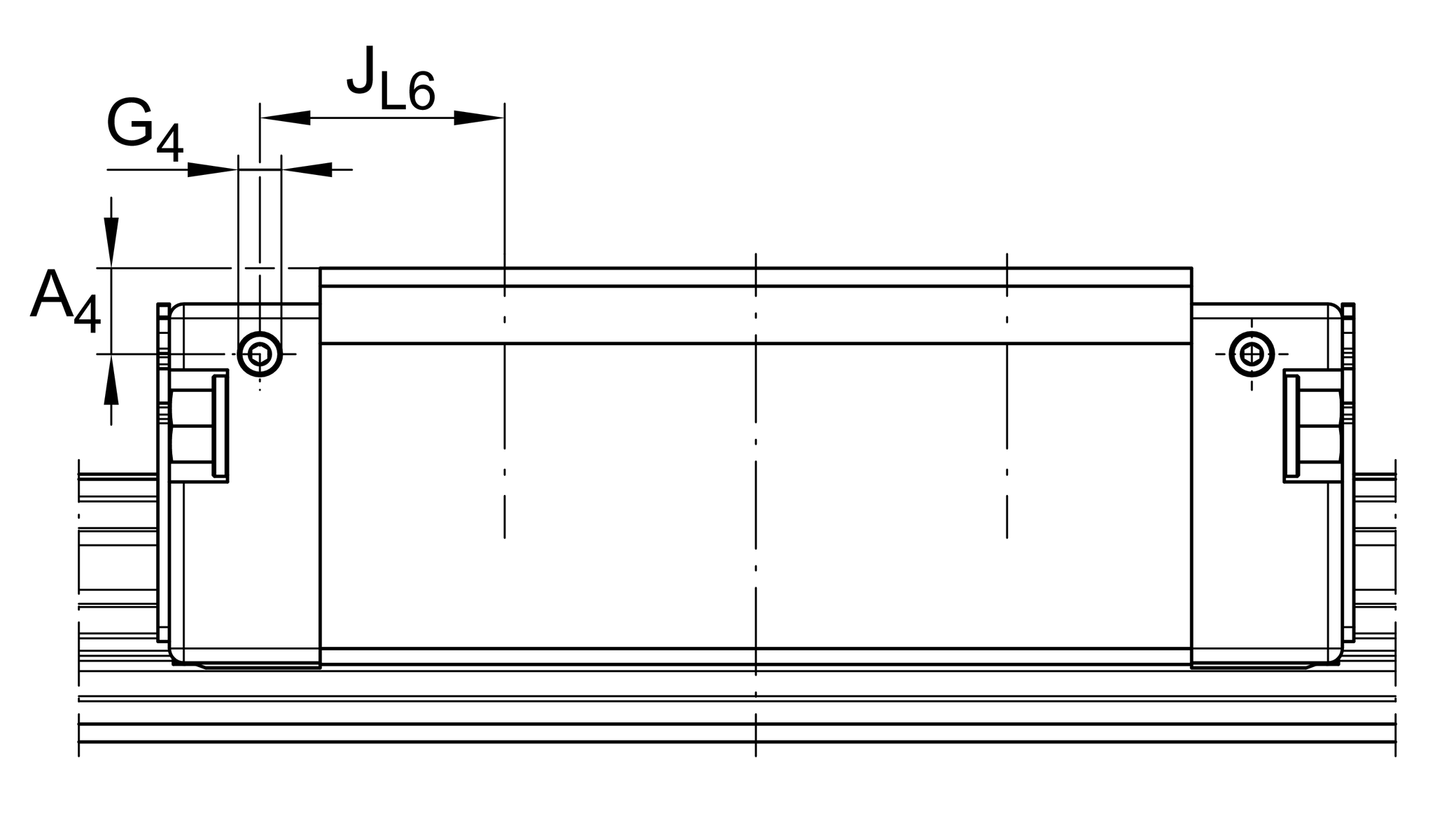

JL6 15,5 mm

t G4 7 mm

Compatible with the following carriage KWVE30-B-ES

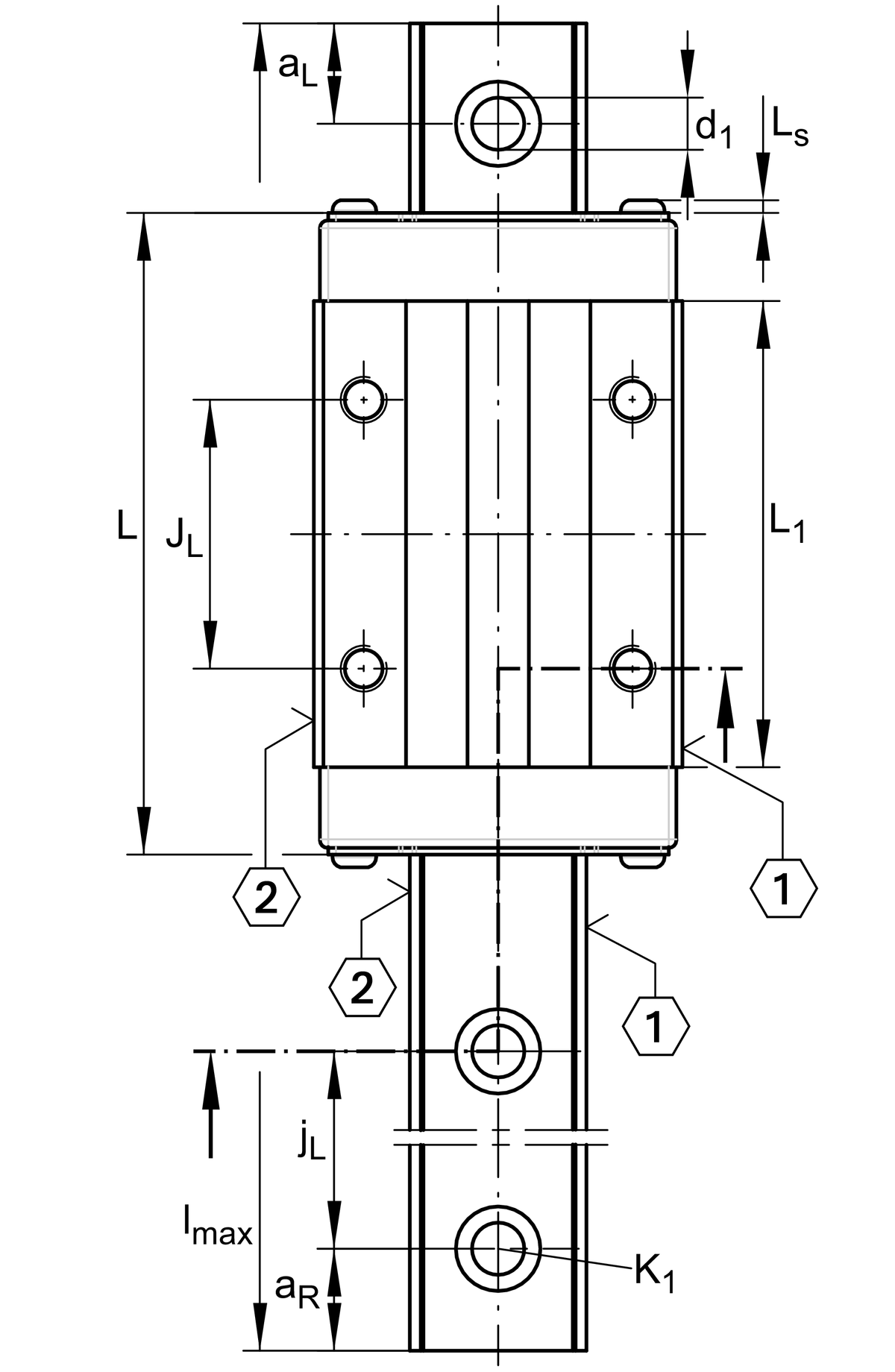

JL 80 mm

H1 11 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

lmax 5.860 mm

Tolb -0,03 mm

LS 1,65 mm

Suitable Guide Rail TKVD30
