Imagen 1 de KUVE15-W

KUVE15-W

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE15-W Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

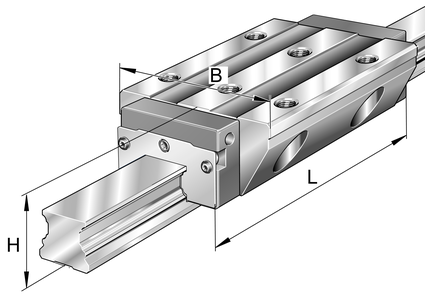

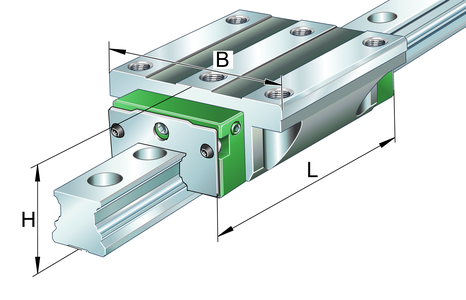

Carriages KWVE..-W, wide carriage for linear recirculating ball bearing and guideway assembly

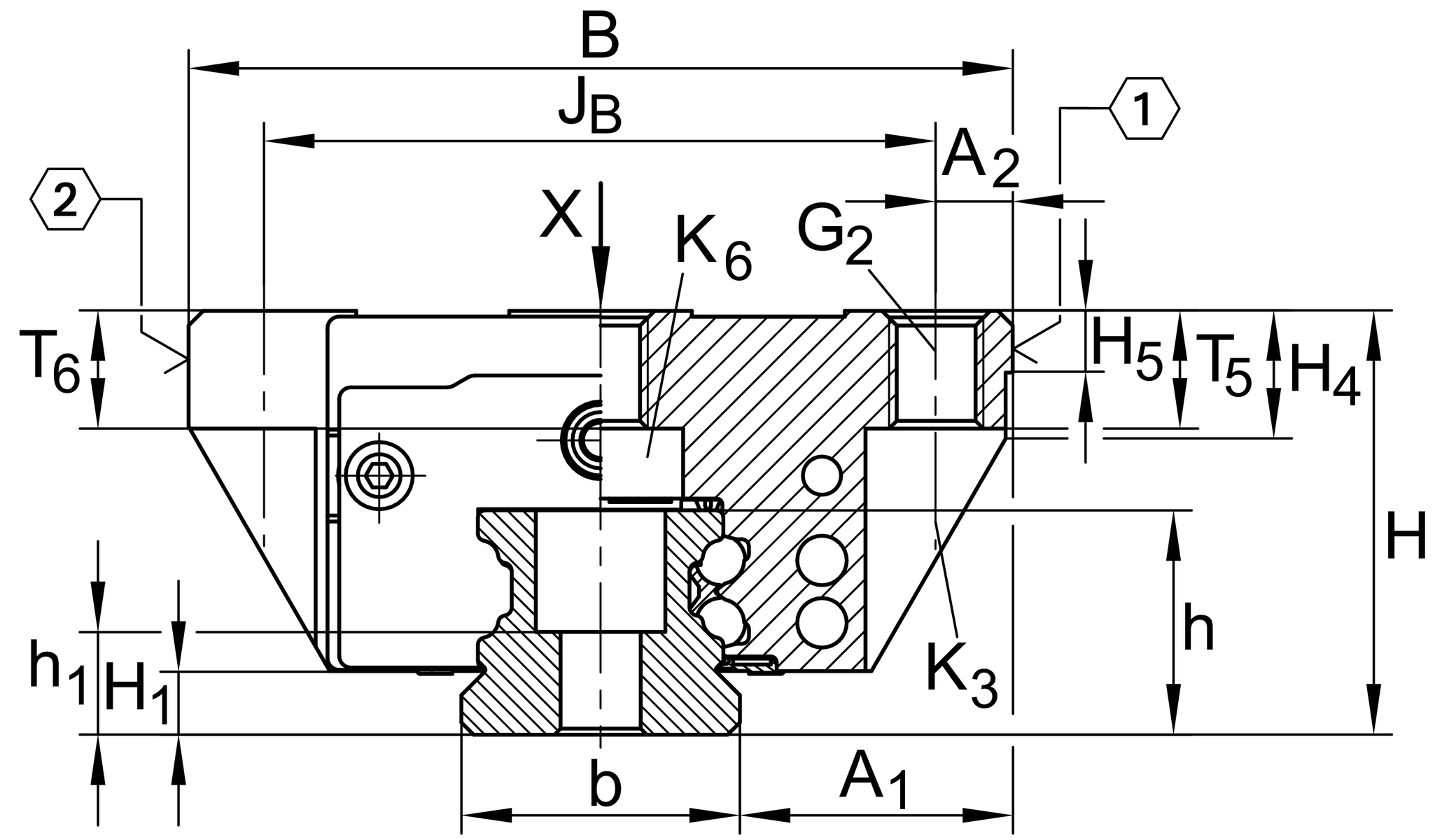

A1 15,5 mm

a2 4 mm

a3 3,6 mm

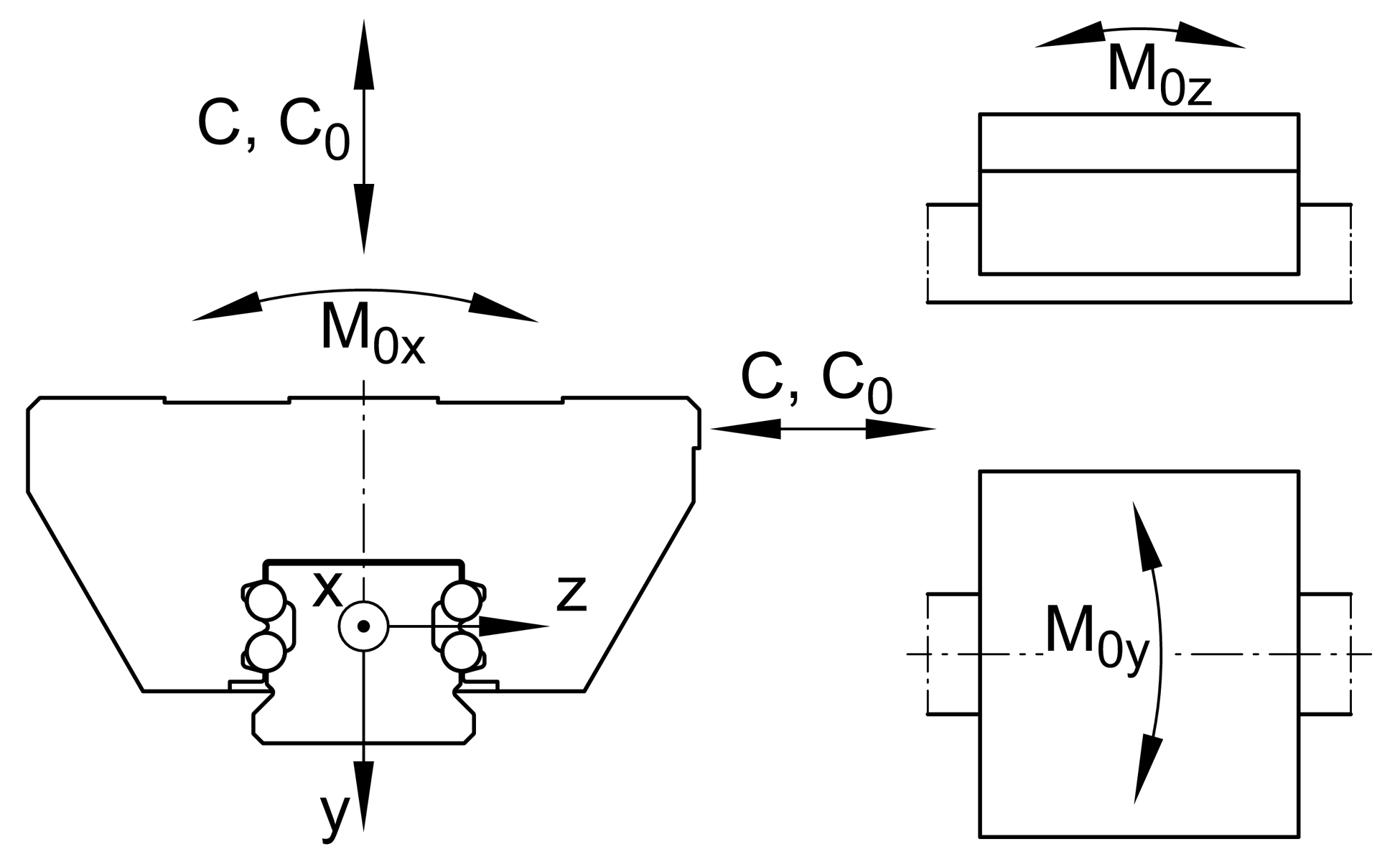

C 7.200 N

C0 14.500 N

D2 4,5 mm

G2 M5

G2 MA 5,8 Nm

L 55,6 mm

L1 39,8 mm

M0X 332 Nm

M0Y 100 Nm

M0Z 100 Nm

T5 7 mm

d1 4,6 mm

H 12,9 mm

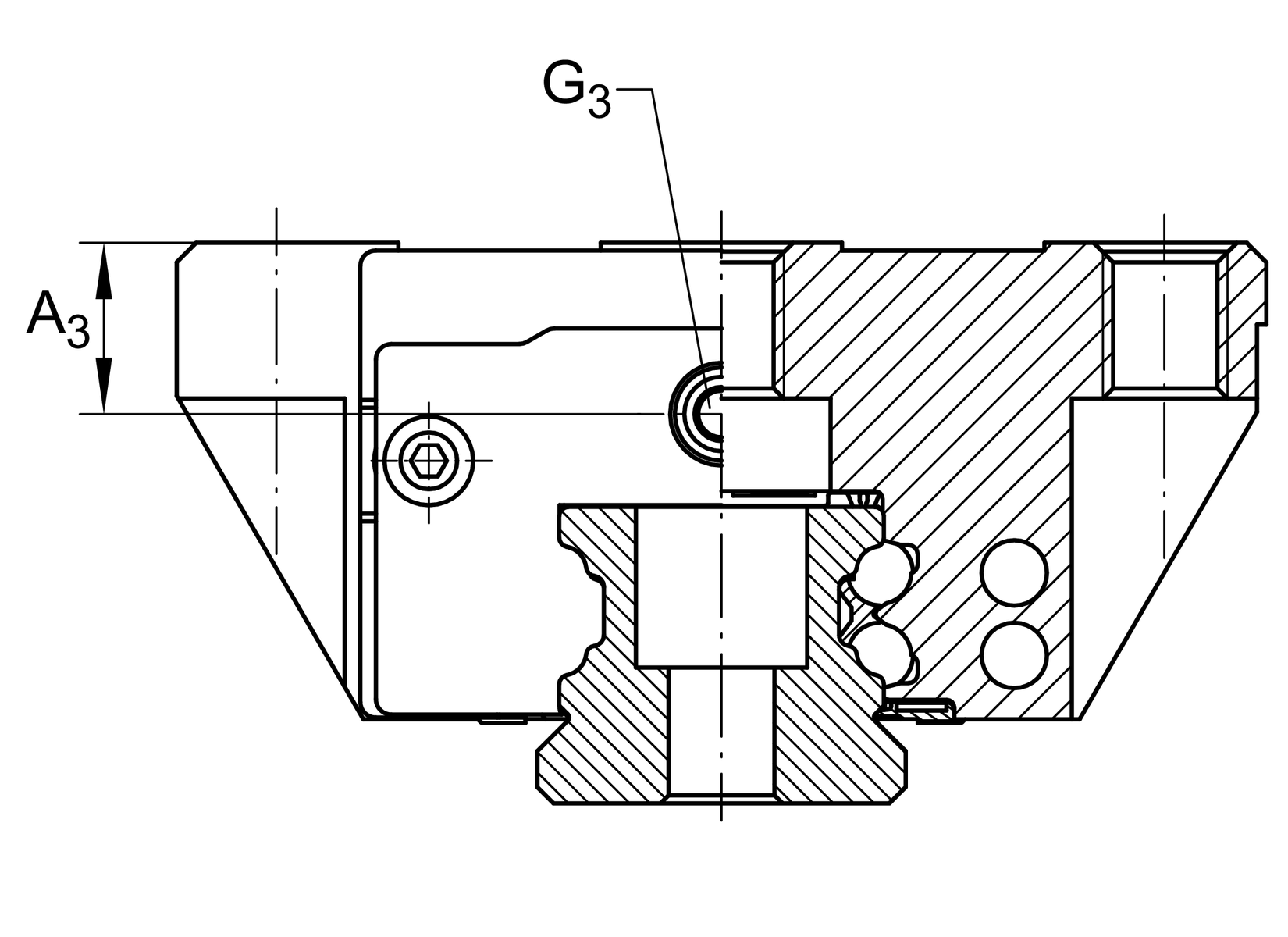

G3 M3

H4 7,7 mm

h5 4,5 mm

K3 M4

K3 MA 5 Nm

K6 M4

K6 MA 2 Nm

t6 4,8 mm

B 37 mm

t G3 4 mm

Compatible with the following carriage KWVE15-W

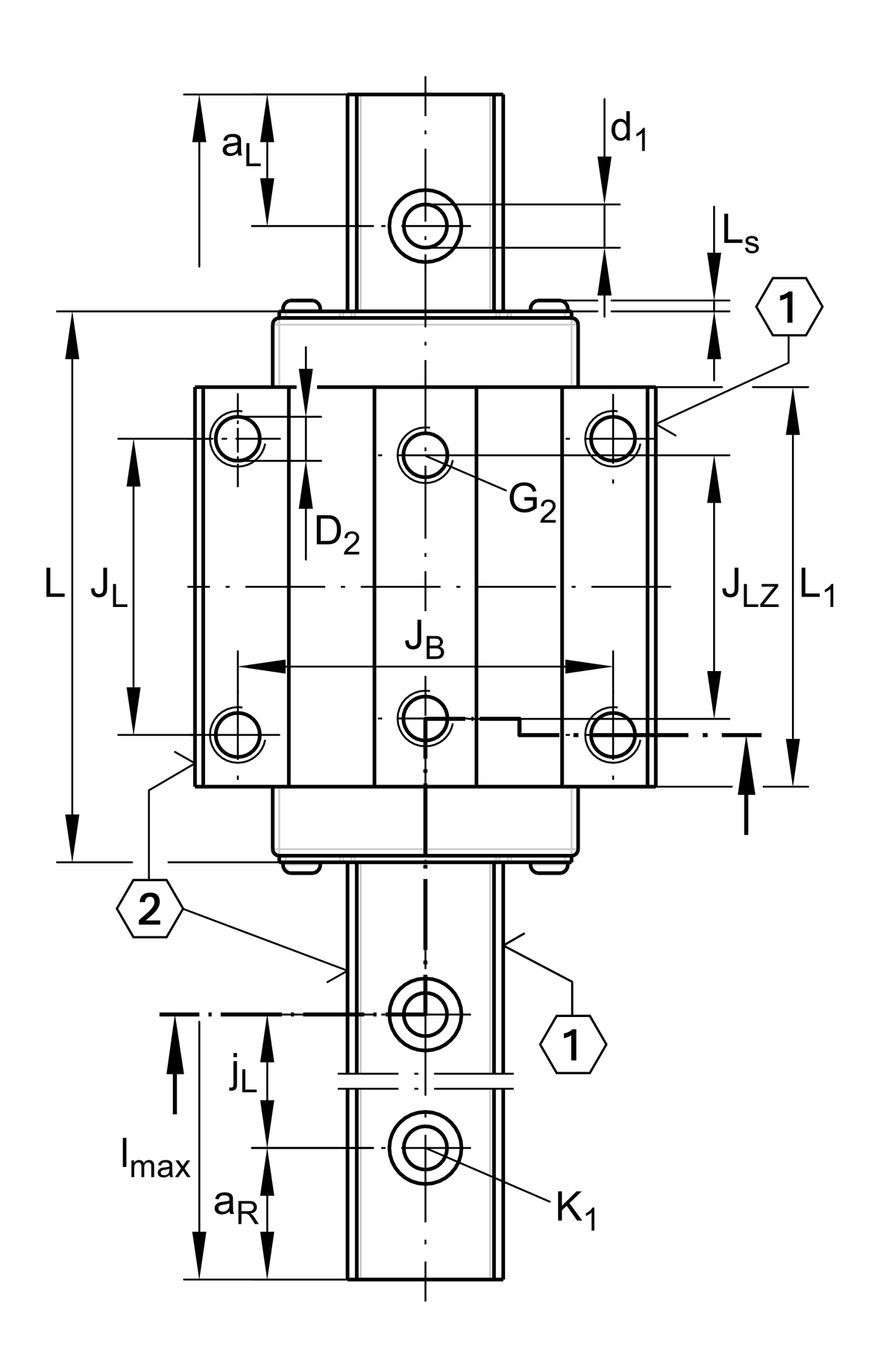

JL 50 mm

H1 6 mm

K1 M4

K1 MA 5 Nm

aL max 44 mm

aL min 20 mm

aR max 44 mm

aR min 20 mm

lmax 2.890 mm

jB 22 mm

a5 7,5 mm

Suitable Guide Rail TKVD15-W
