Imagen 1 de KUVE15-B-ES

KUVE15-B-ES

Consultar precio

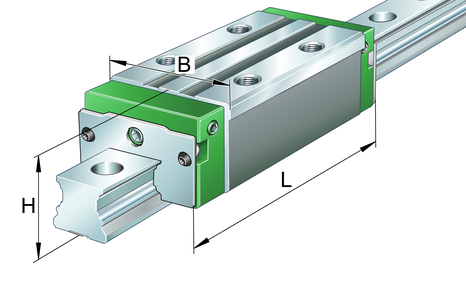

Sistema con recirculación a bolas

MPN: KUVE15-B-ES Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

Carriages KWVE..-B-ES, carriage for four-row linear ball bearing and guideway assembly, expanded type, narrow design

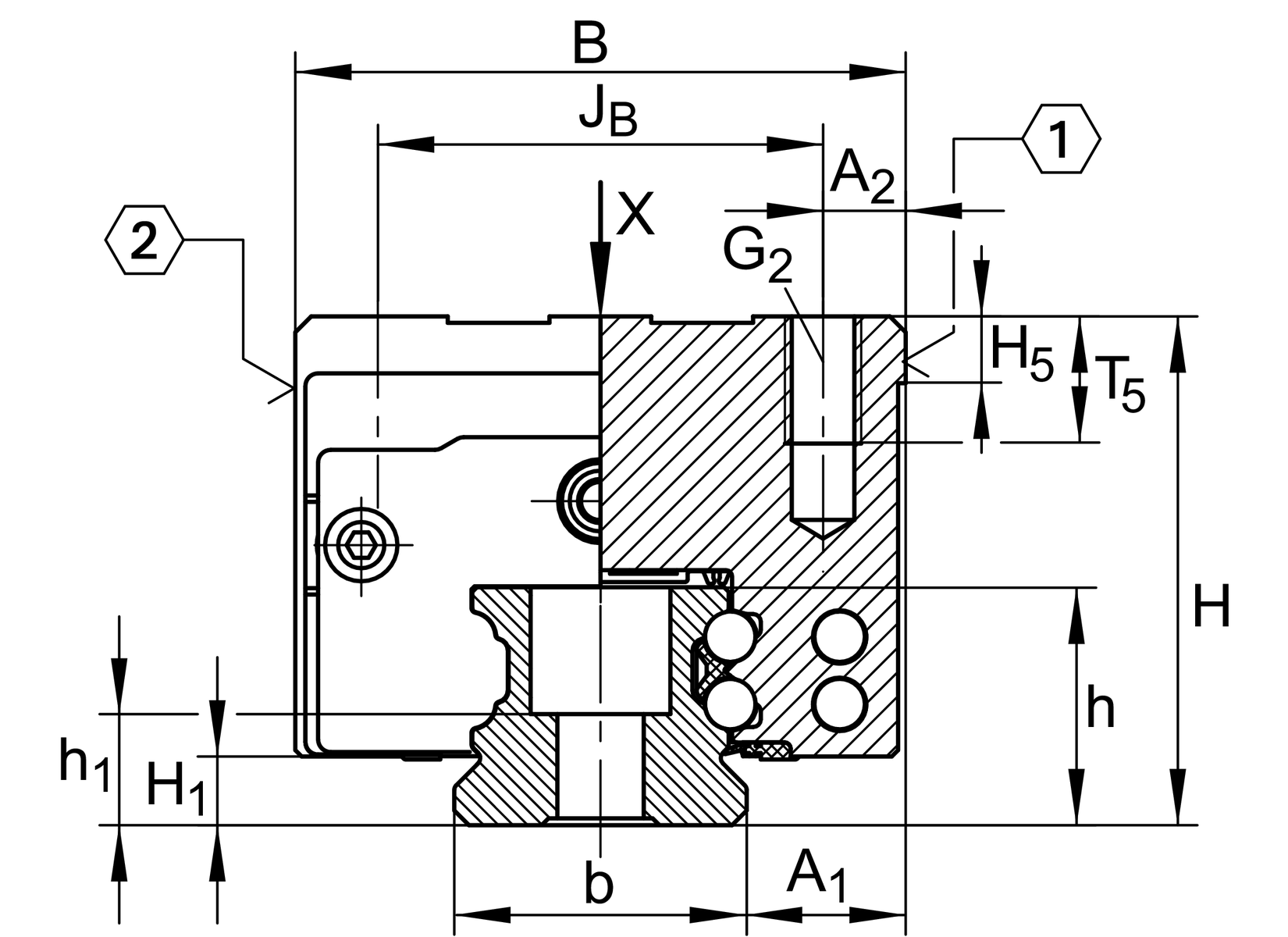

A1 9,5 mm

a2 4 mm

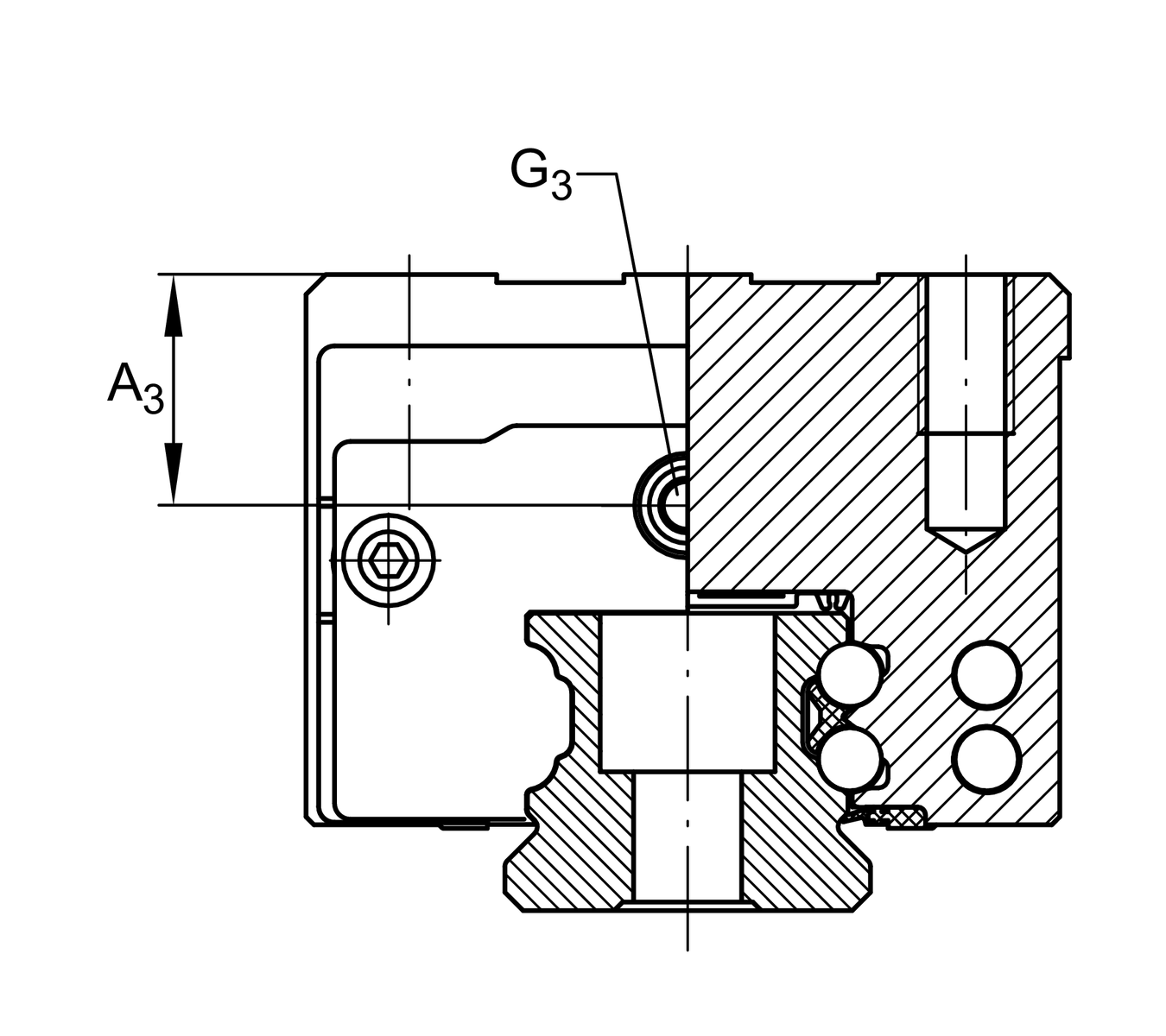

a3 4,3 mm

C 7.200 N

C0 14.500 N

G2 M4

G2 MA 5 Nm

jB 26 mm

L 61,2 mm

L1 39,8 mm

M0X 150 Nm

M0Y 100 Nm

M0Z 100 Nm

T5 6 mm

d1 4,6 mm

H 15 mm

A4 3,2 mm

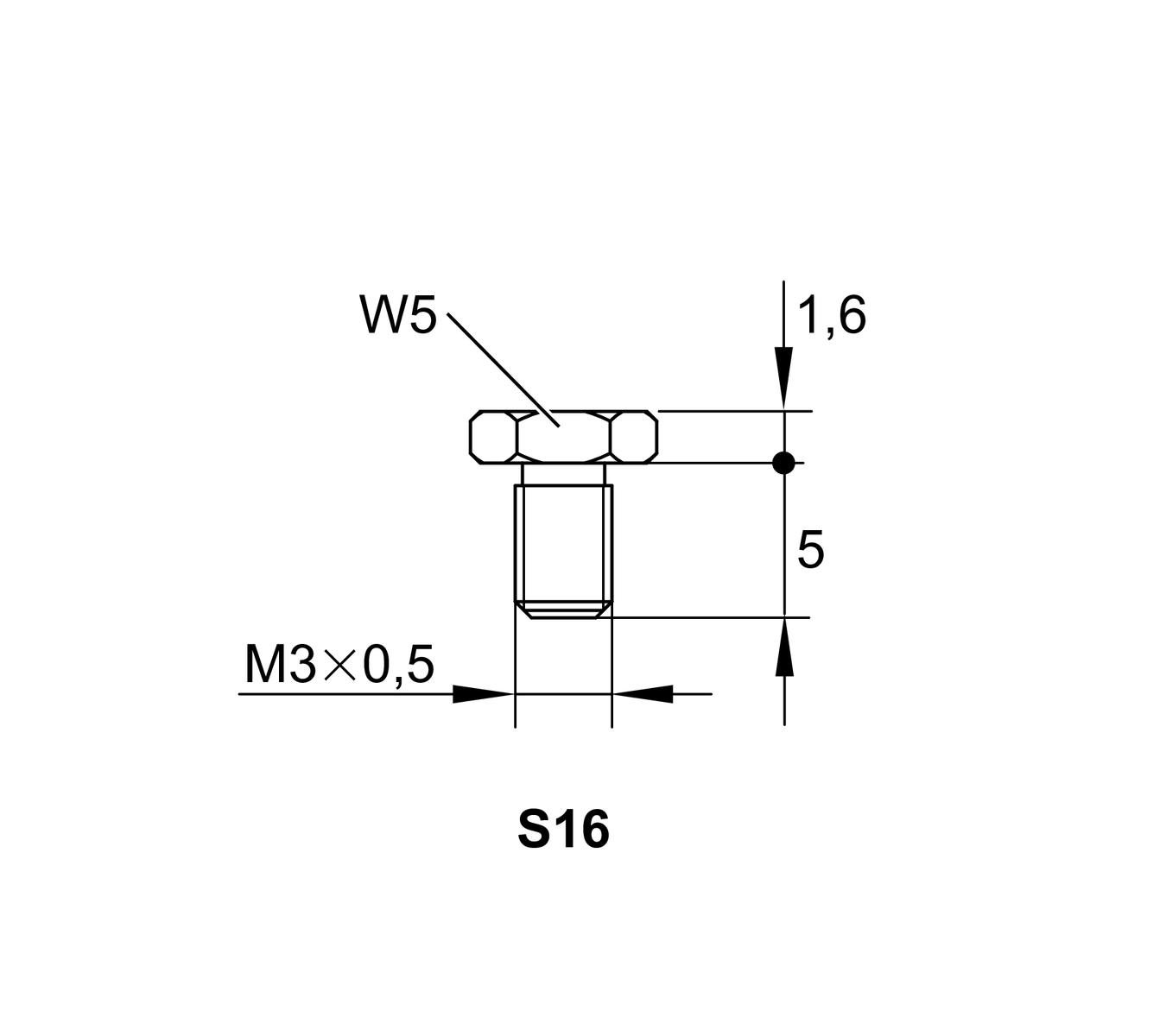

G3 M3

h5 4,75 mm

B 15 mm

t G3 5,5 mm

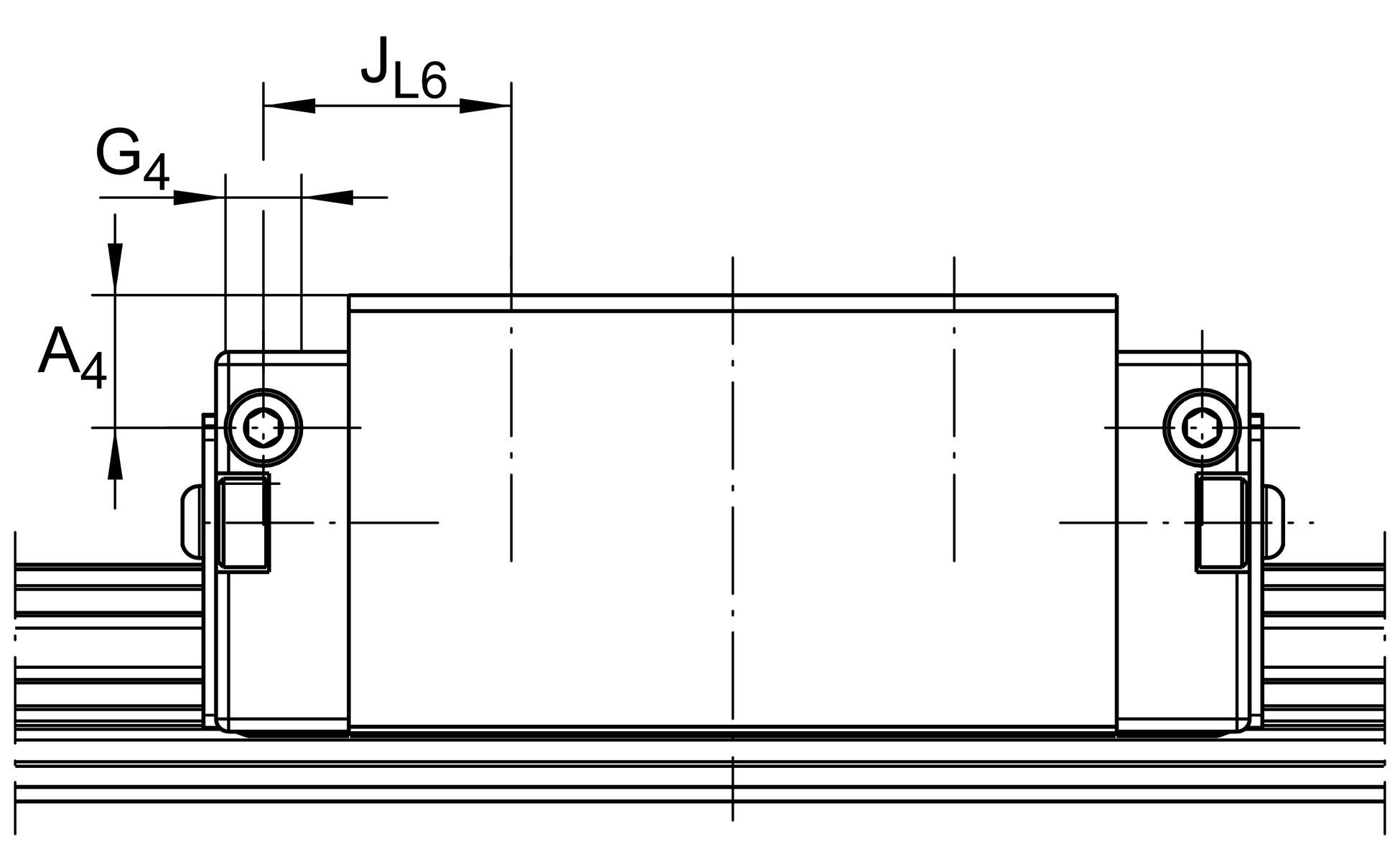

g4 M3

JL6 9,1 mm

t G4 5,5 mm

Compatible with the following carriage KWVE15-B-ES

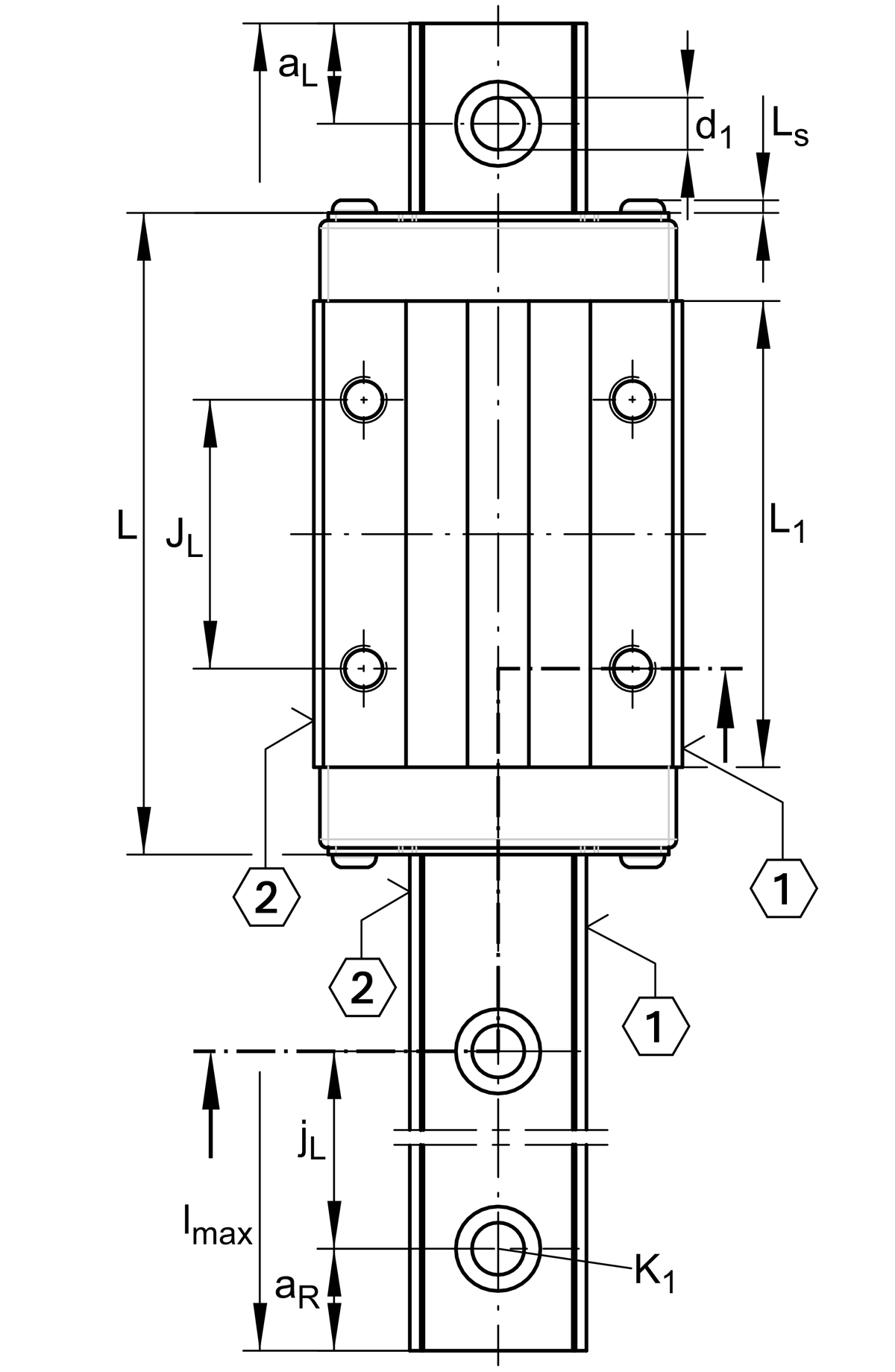

JL 60 mm

H1 7,6 mm

K1 M4

K1 MA 5 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 2.880 mm

Tolb -0,03 mm

LS 1,3 mm

Suitable Guide Rail TKVD15-B
