Imagen 1 de KUVE20-W

KUVE20-W

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE20-W Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

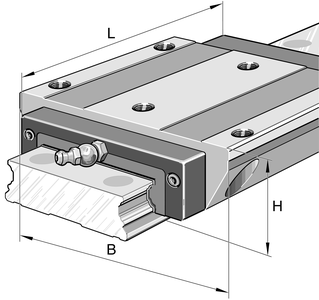

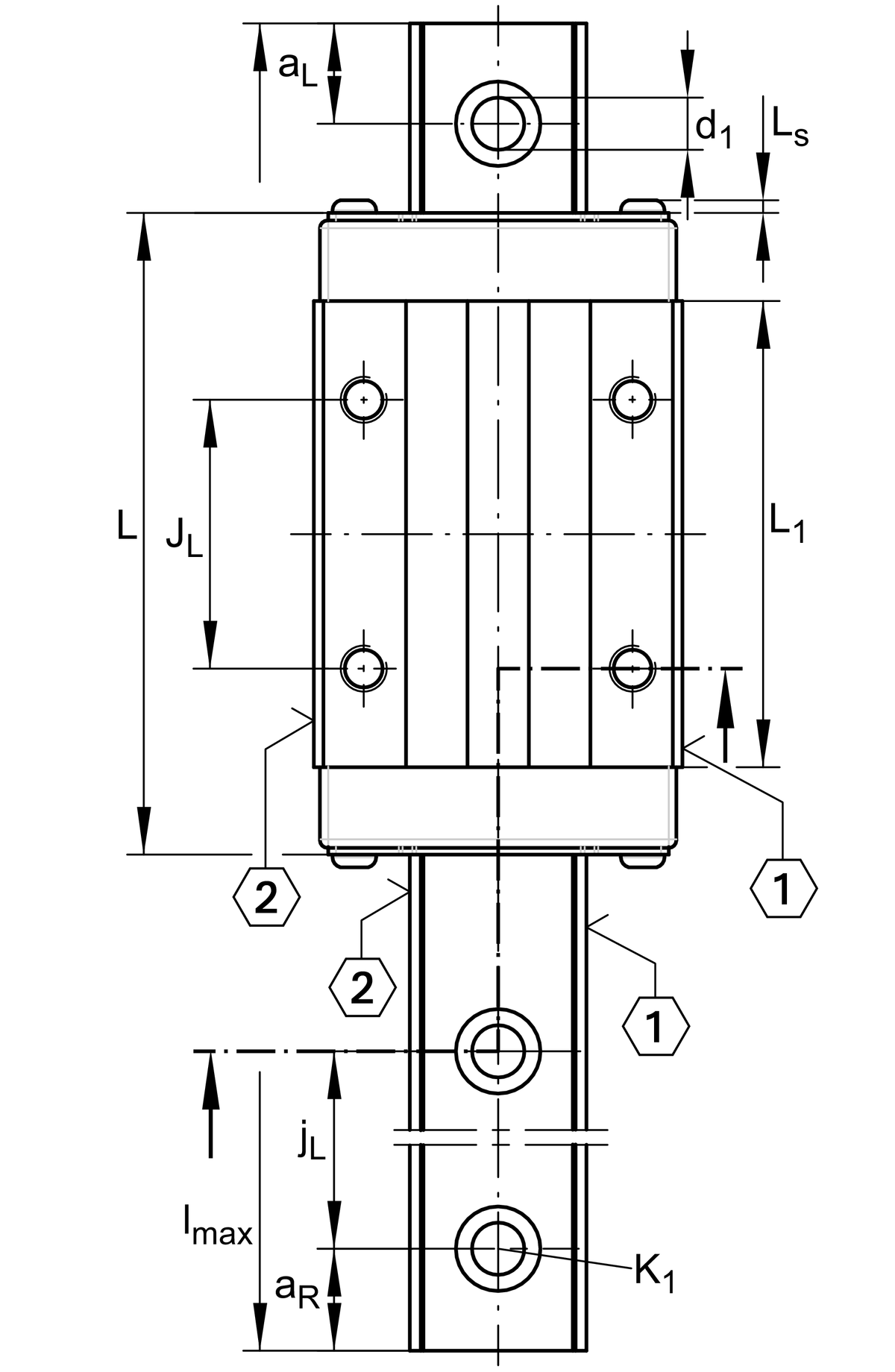

Carriages KWVE..-W, wide carriage for linear recirculating ball bearing and guideway assembly

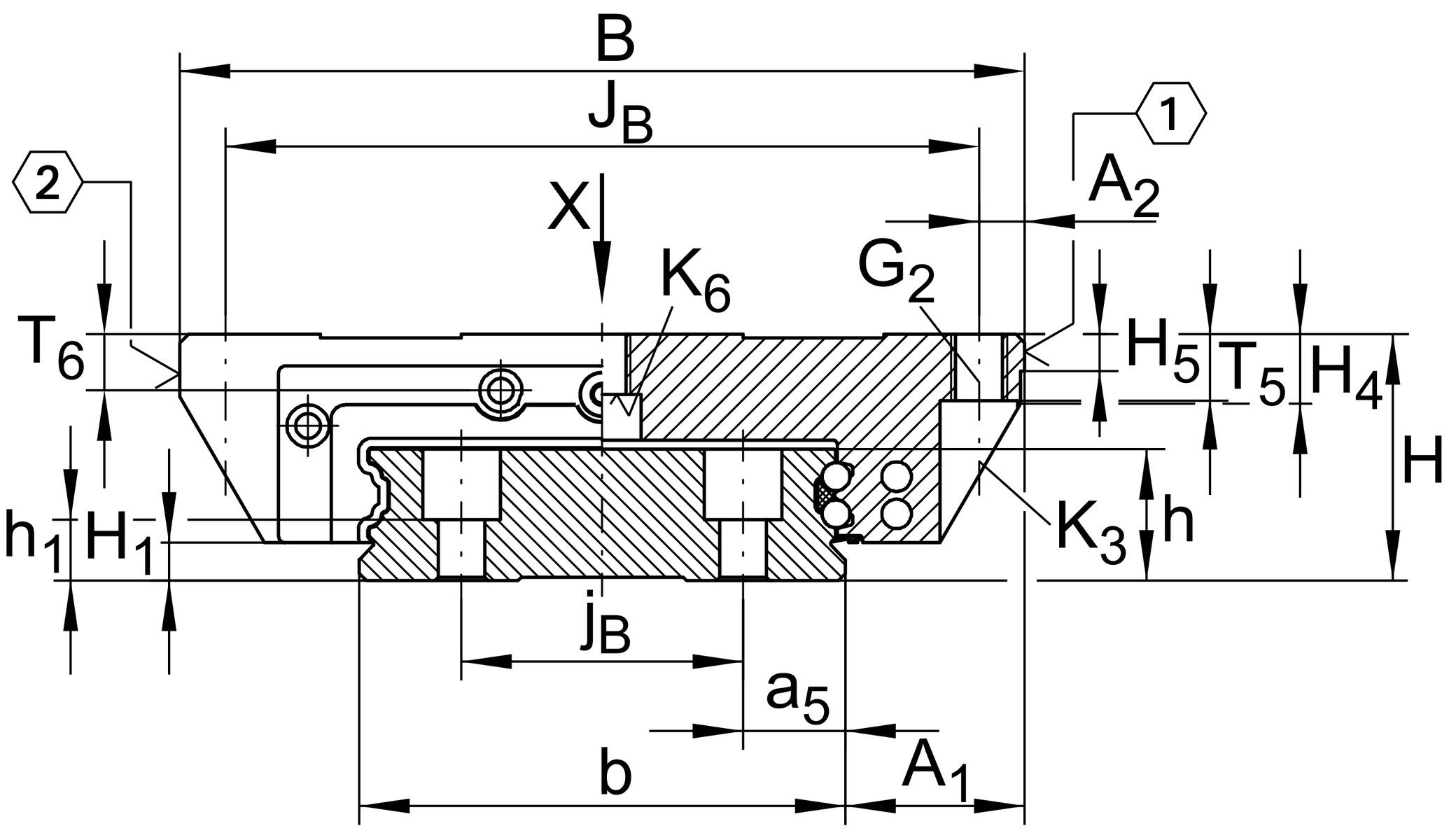

A1 19 mm

a2 5 mm

a3 5 mm

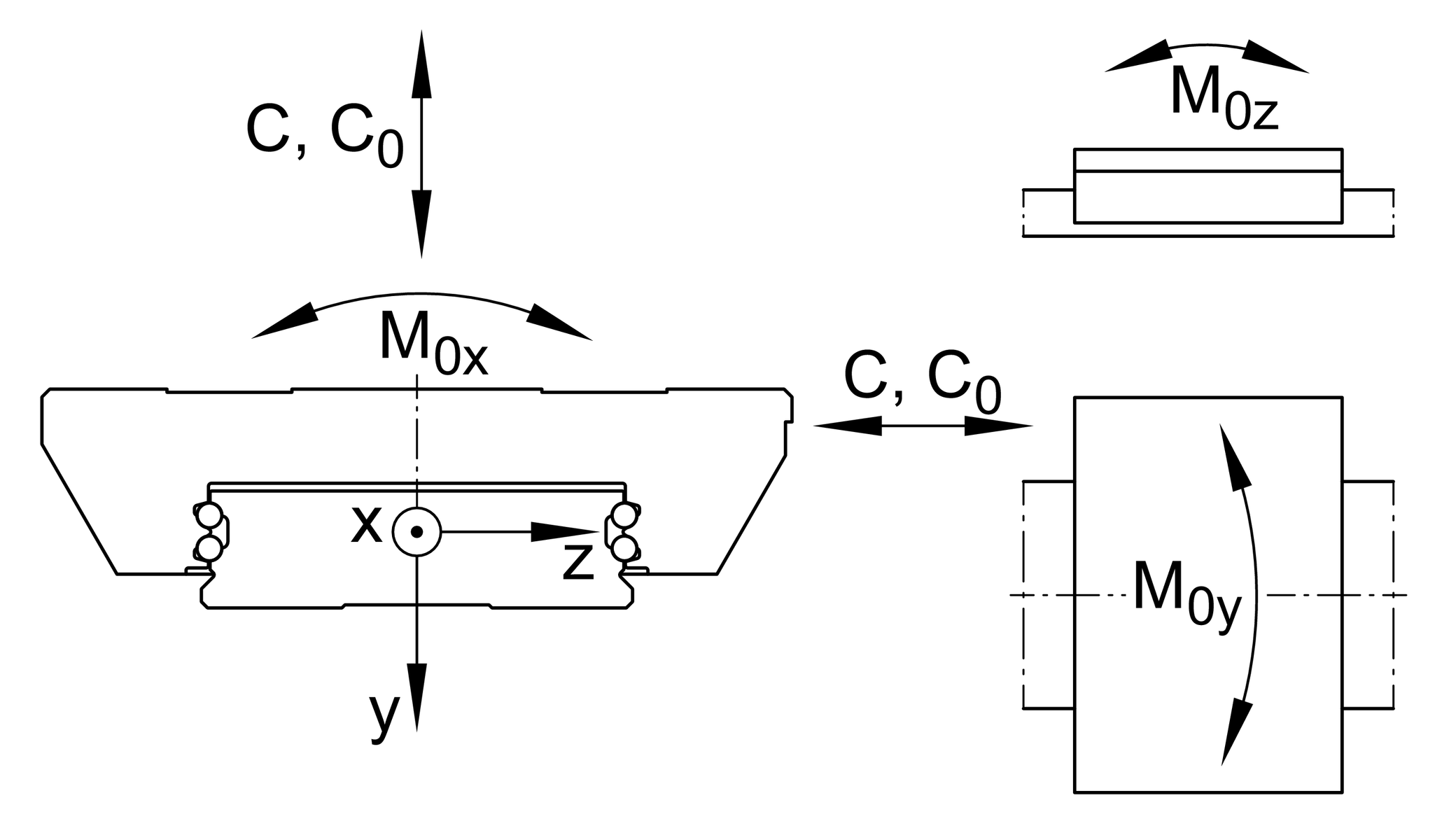

C 13.100 N

C0 27.000 N

D2 5,5 mm

G2 M6

G2 MA 10 Nm

L 69,8 mm

L1 50,4 mm

M0X 687 Nm

M0Y 240 Nm

M0Z 240 Nm

T5 10 mm

d1 4,6 mm

H 17 mm

G3 M5

H4 10,6 mm

h5 5 mm

K3 M5

K3 MA 10 Nm

K6 M5

K6 MA 4 Nm

t6 6 mm

B 42 mm

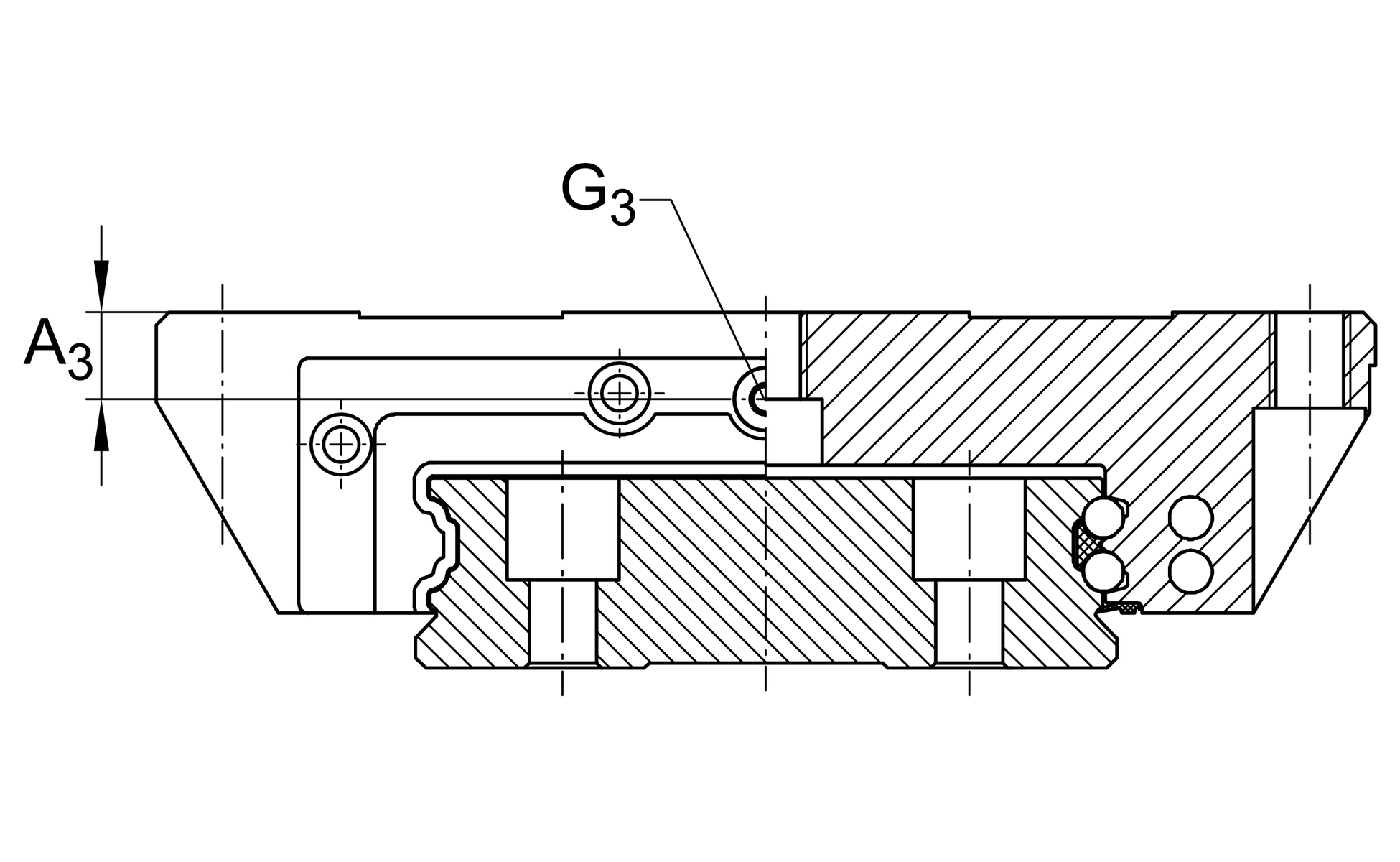

t G3 5 mm

Compatible with the following carriage KWVE20-W

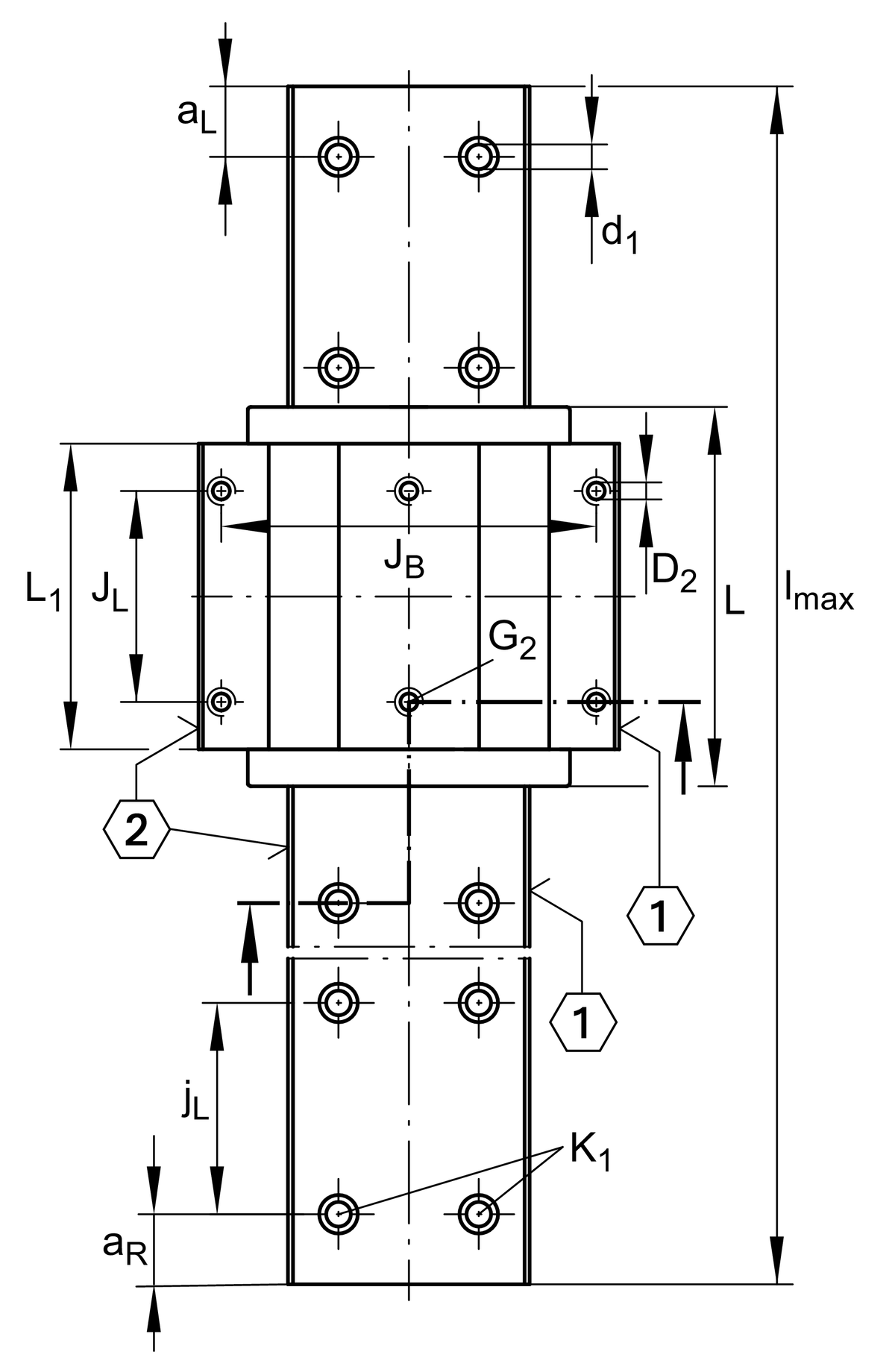

JL 60 mm

H1 10 mm

K1 M4

K1 MA 5 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 2.880 mm

jB 24 mm

a5 9 mm

Suitable Guide Rail TKVD20-W
