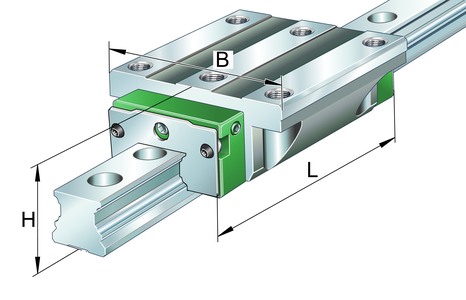

Imagen 1 de KUVE35-B-SNL

KUVE35-B-SNL

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE35-B-SNL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

Carriages KWVE..-B-SNL, narrow, low, long carriage, four-row

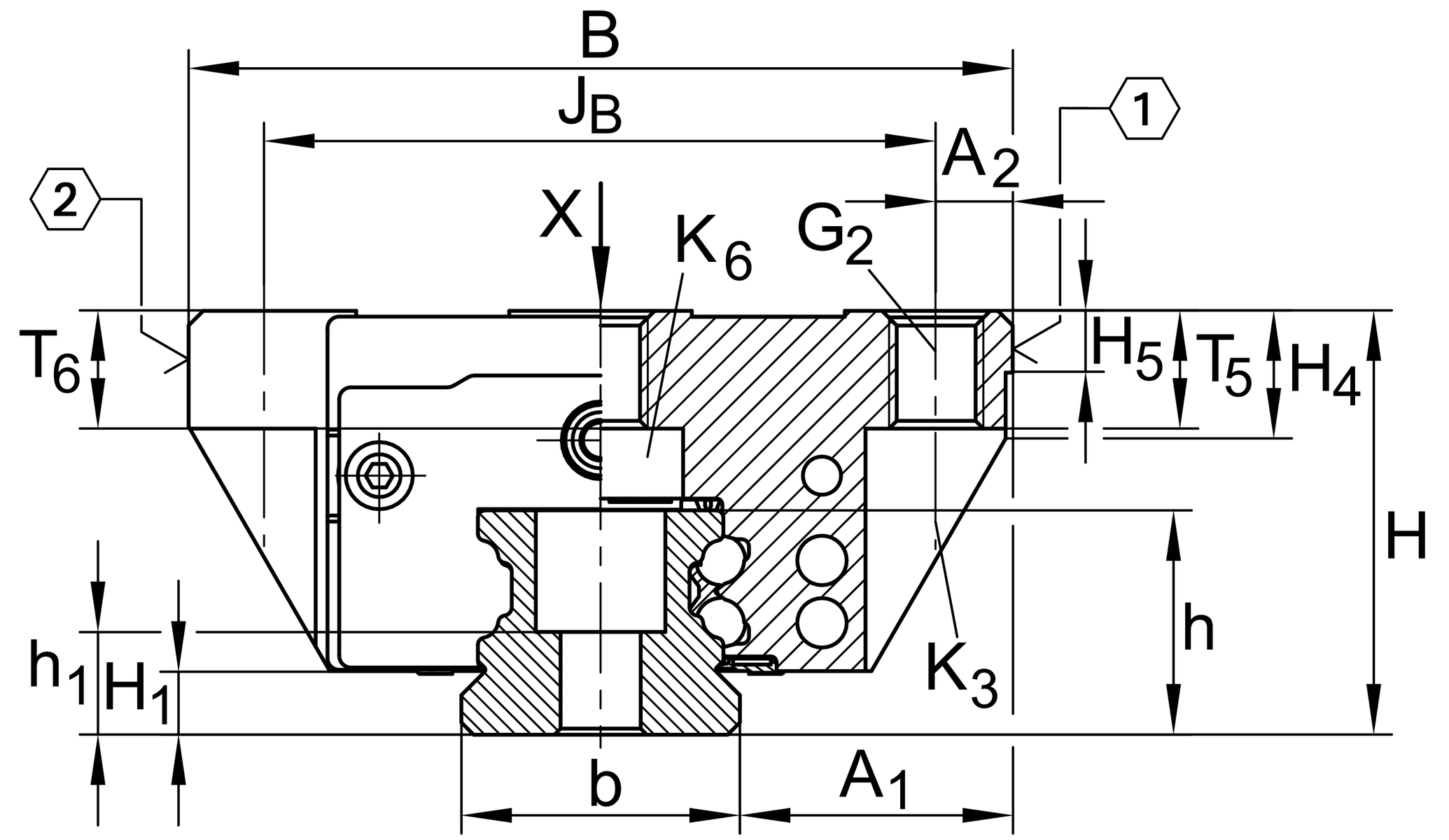

A1 18 mm

a2 10 mm

a3 8,3 mm

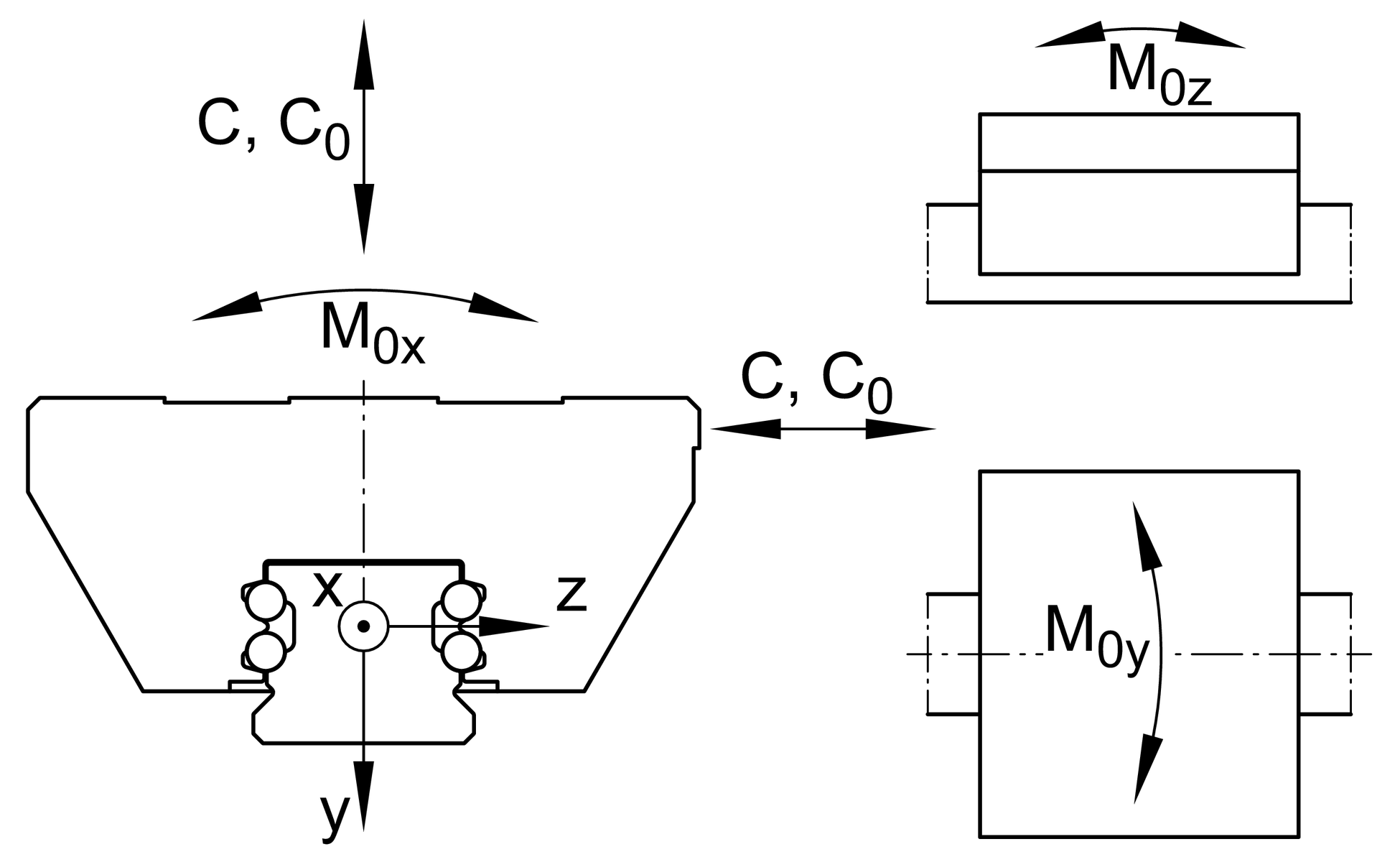

C 47.500 N

C0 100.000 N

G2 M8

G2 MA 41 Nm

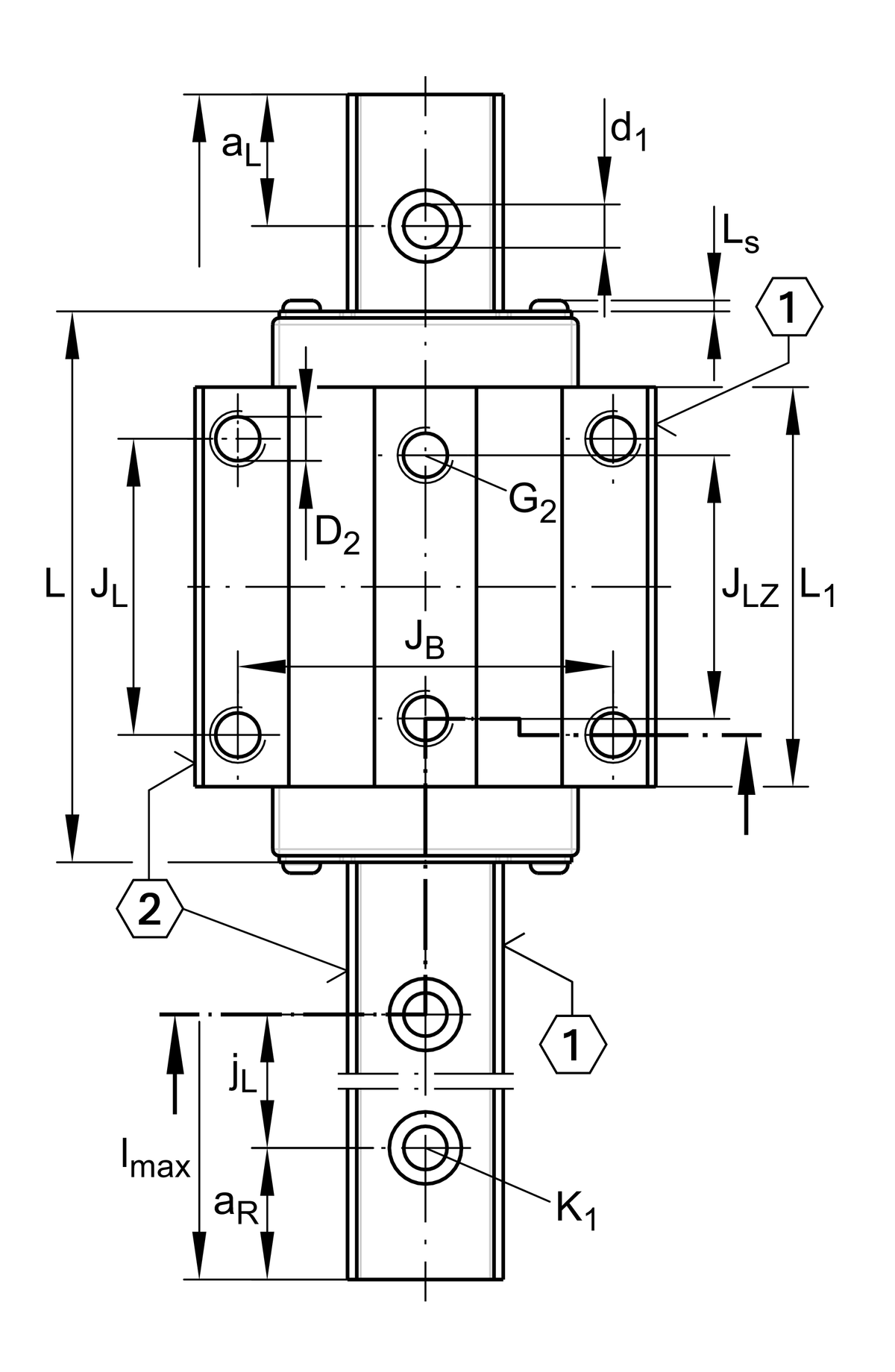

jB 50 mm

L 145 mm

L1 113 mm

M0X 2.625 Nm

M0Y 1.890 Nm

M0Z 1.890 Nm

T5 13,5 mm

d1 9 mm

H 27 mm

A4 7 mm

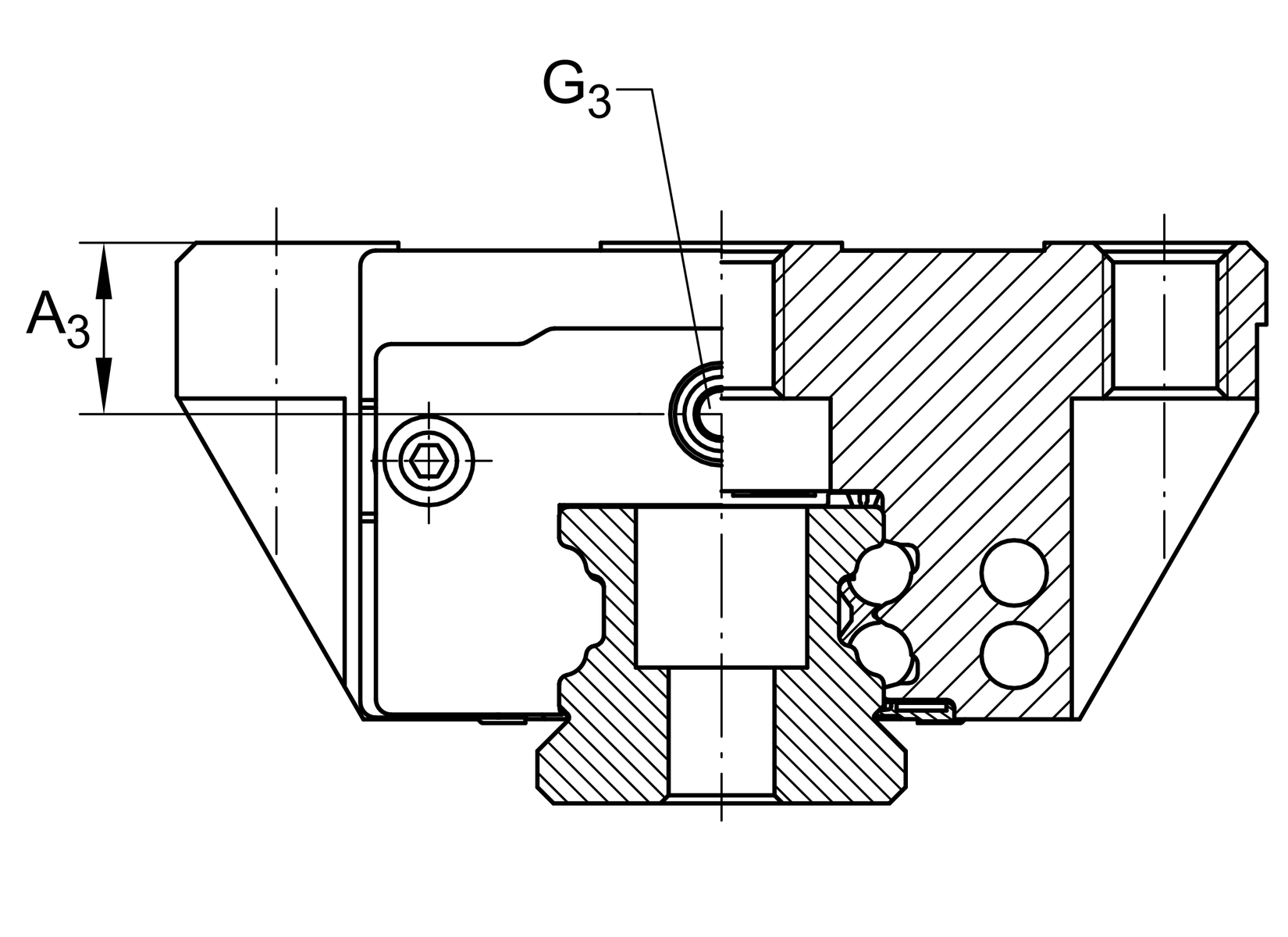

G3 M6

h5 6,75 mm

B 34 mm

t G3 7 mm

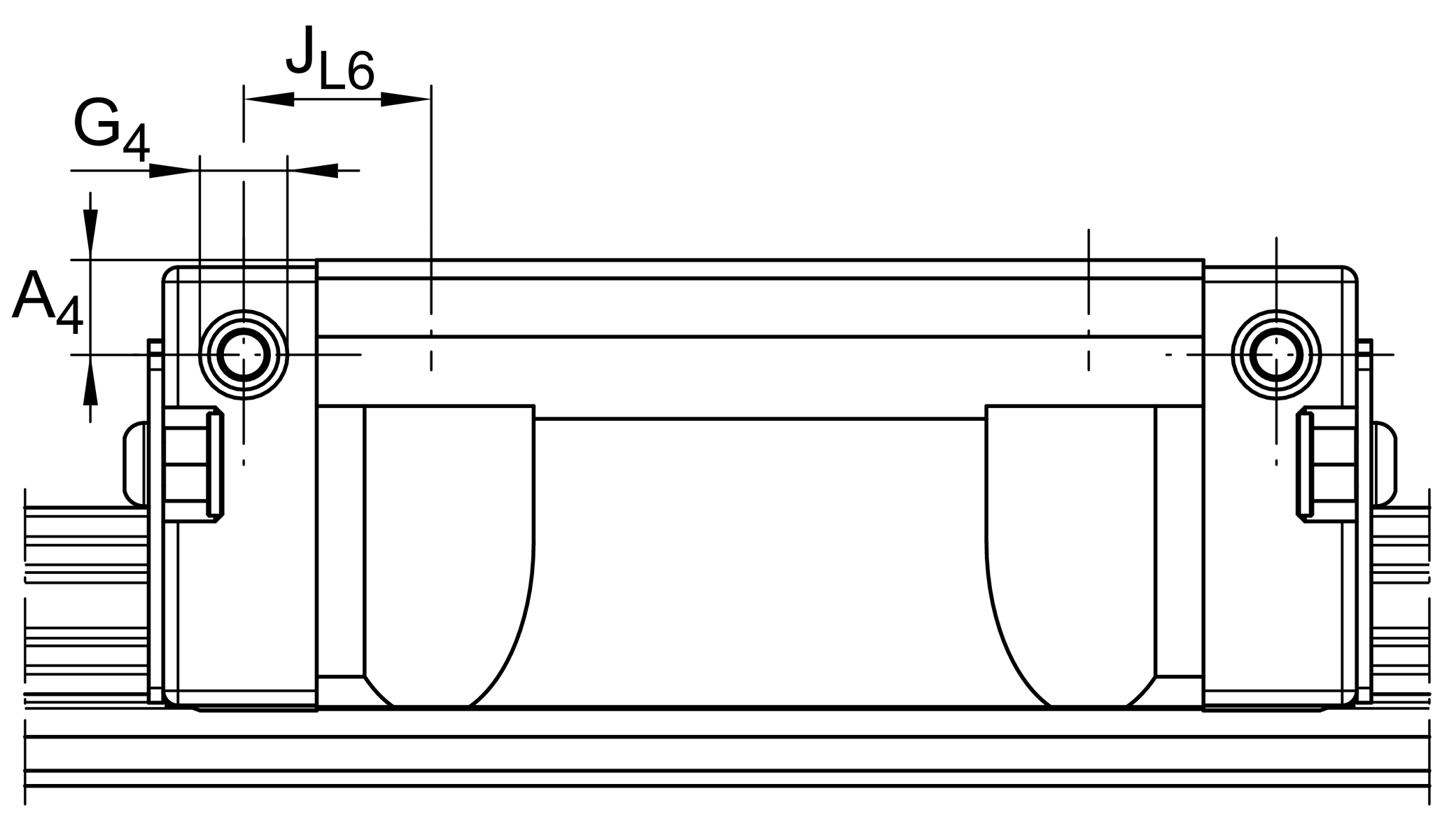

g4 M6

JL6 27,5 mm

t G4 7 mm

Compatible with the following carriage KWVE35-B-SNL

JL 80 mm

H1 14,5 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

lmax 5.860 mm

Tolb -0,03 mm

LS 1,65 mm

Suitable Guide Rail TKVD35
