Imagen 1 de KUSE45-L

KUSE45-L

Consultar precio

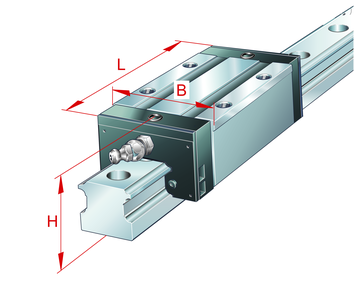

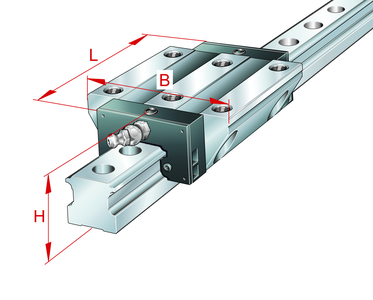

Sistema con recirculación a bolas

MPN: KUSE45-L Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de seis hileras de bolas Subfamilia: Unidades

Carros largos para sistemas con recirculación de seis hileras de bolas

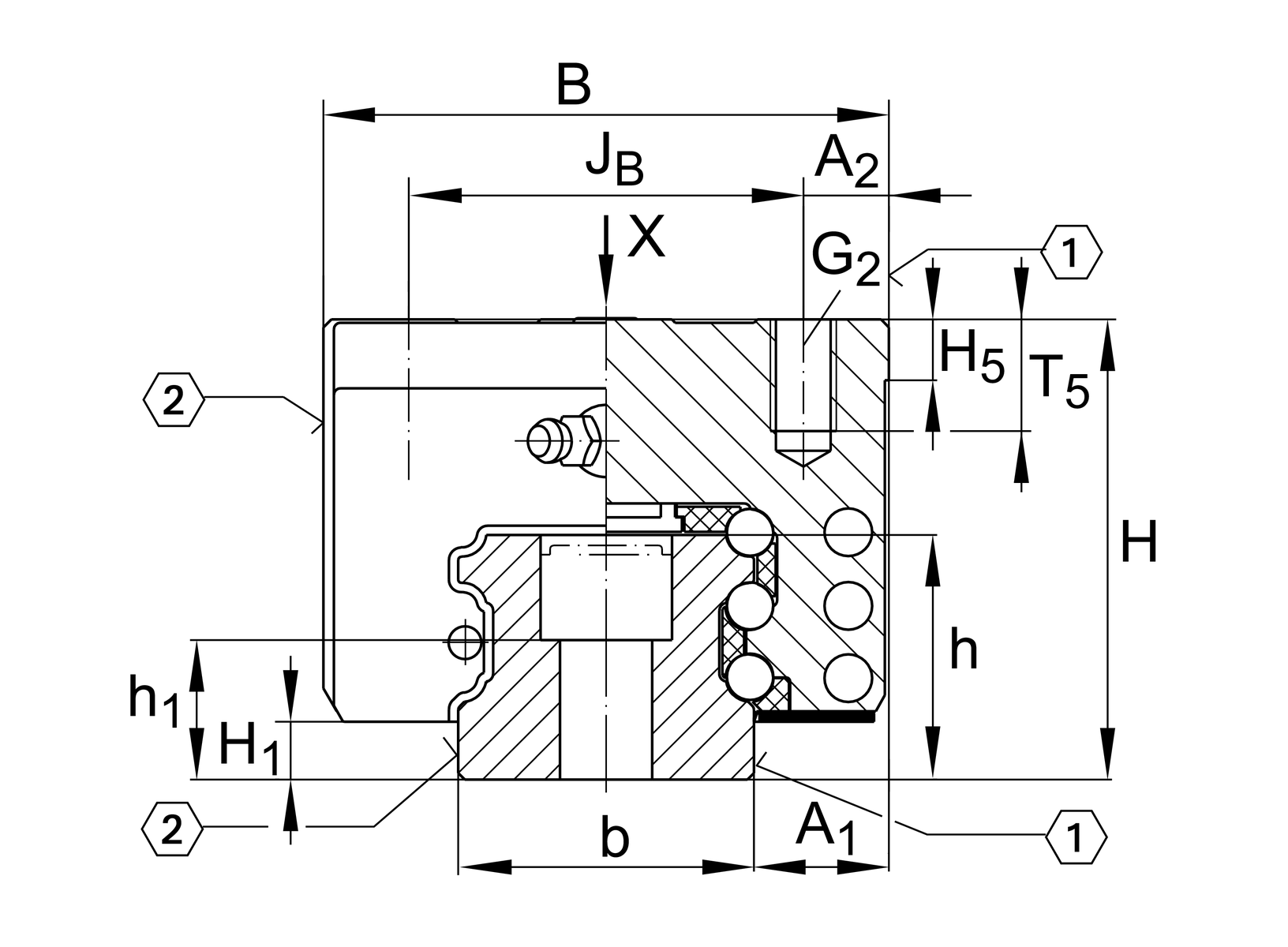

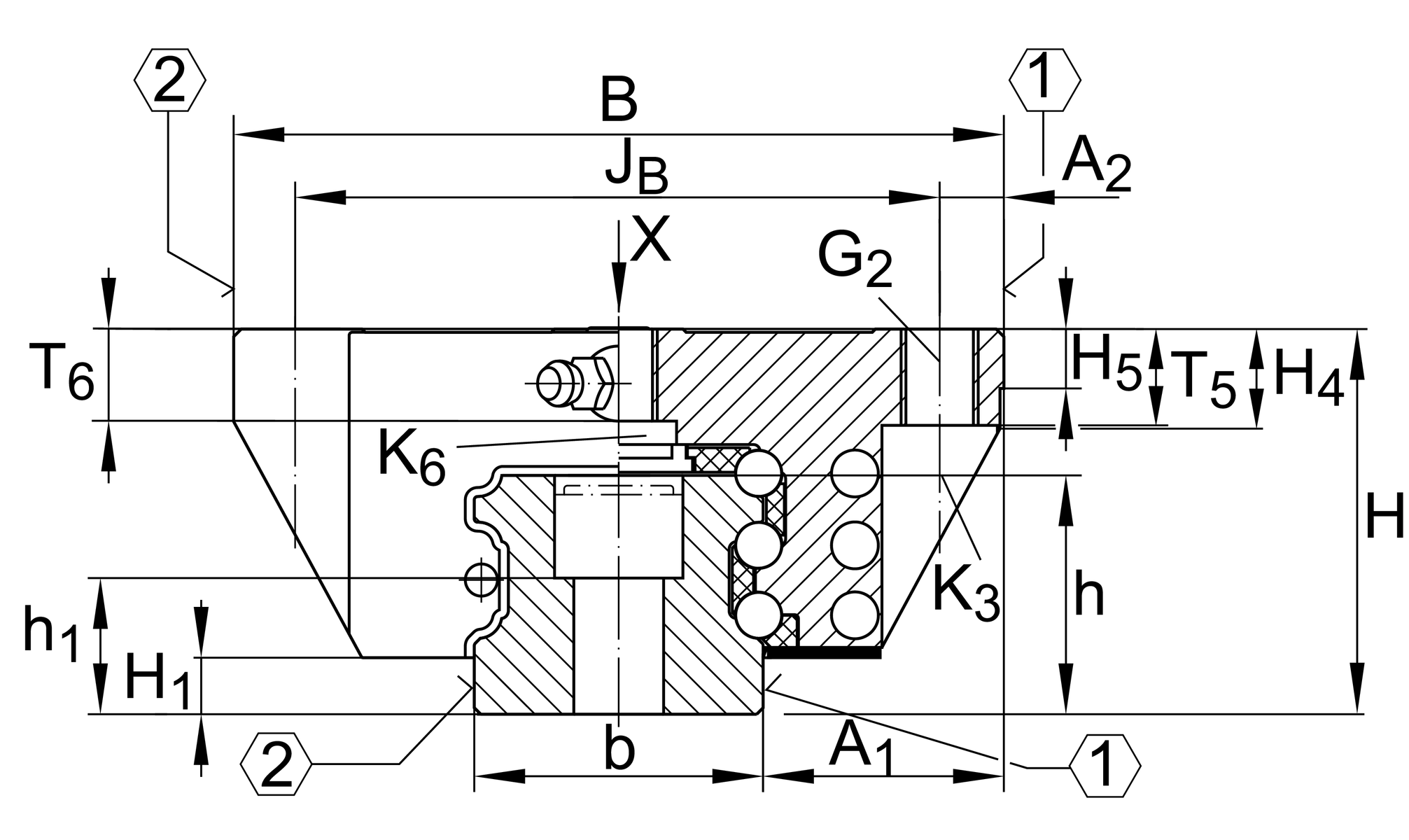

A1 37,5 mm

a2 10 mm

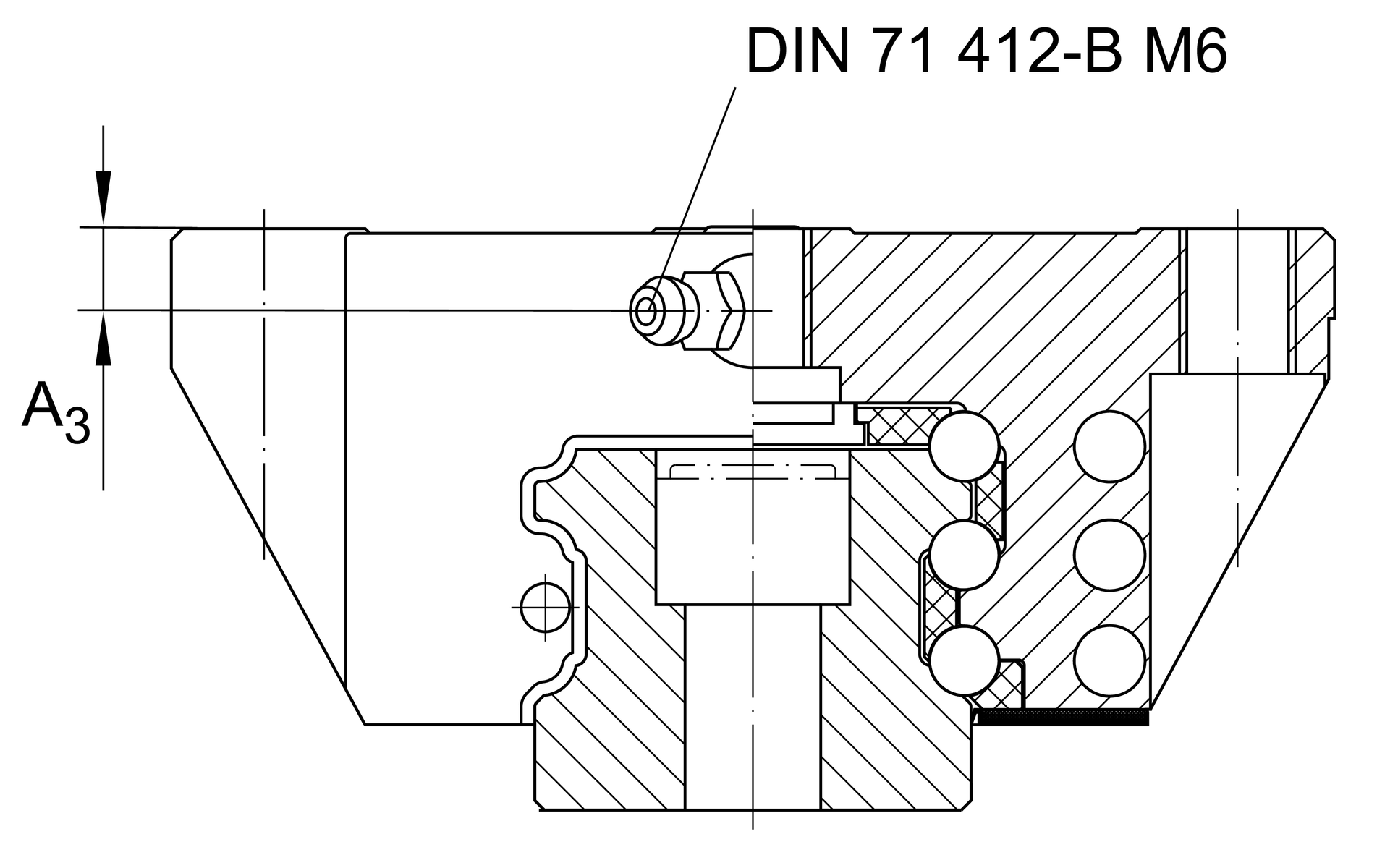

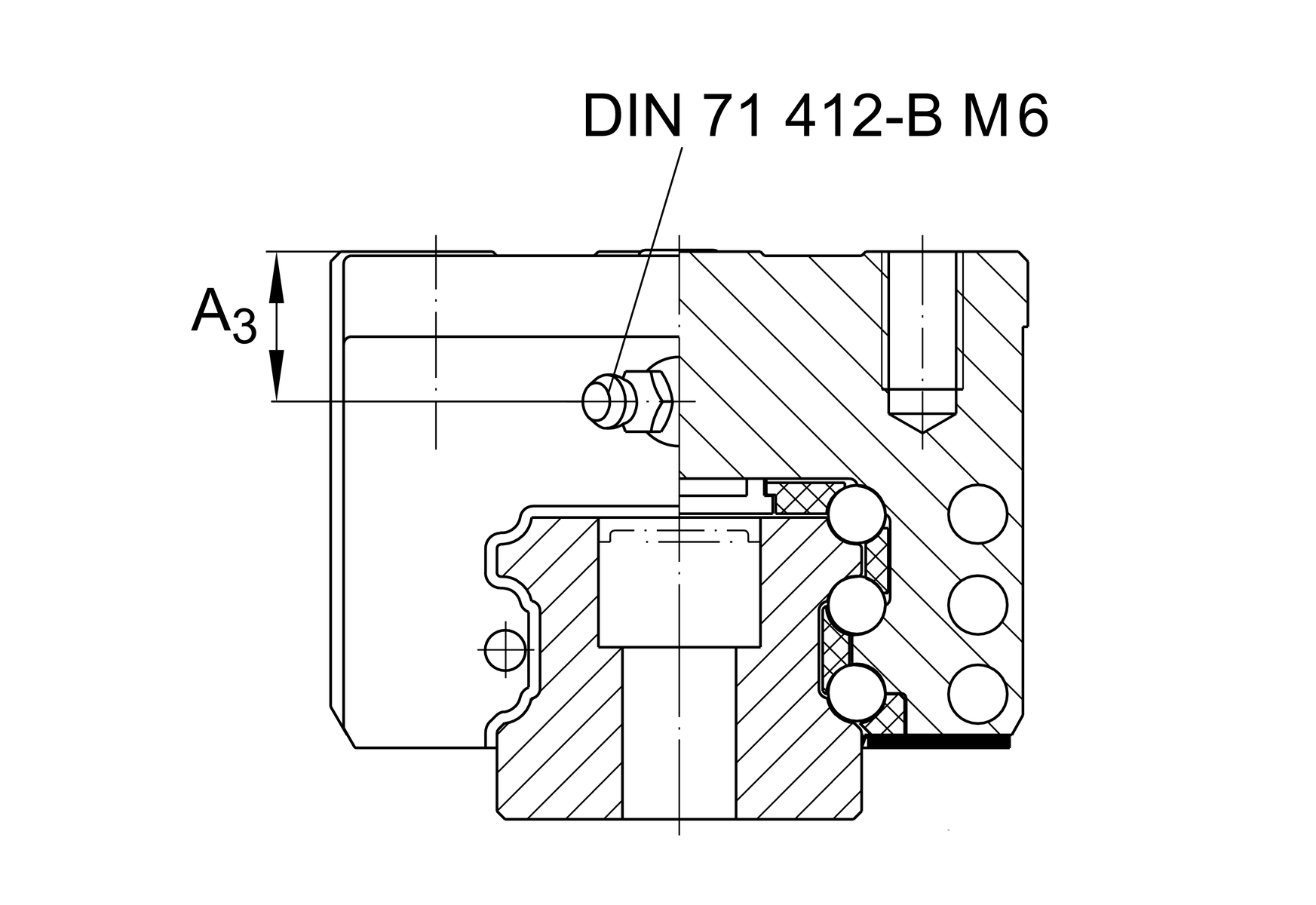

a3 8,5 mm

D2 10,6 mm

G2 M12

G2 MA 83 Nm

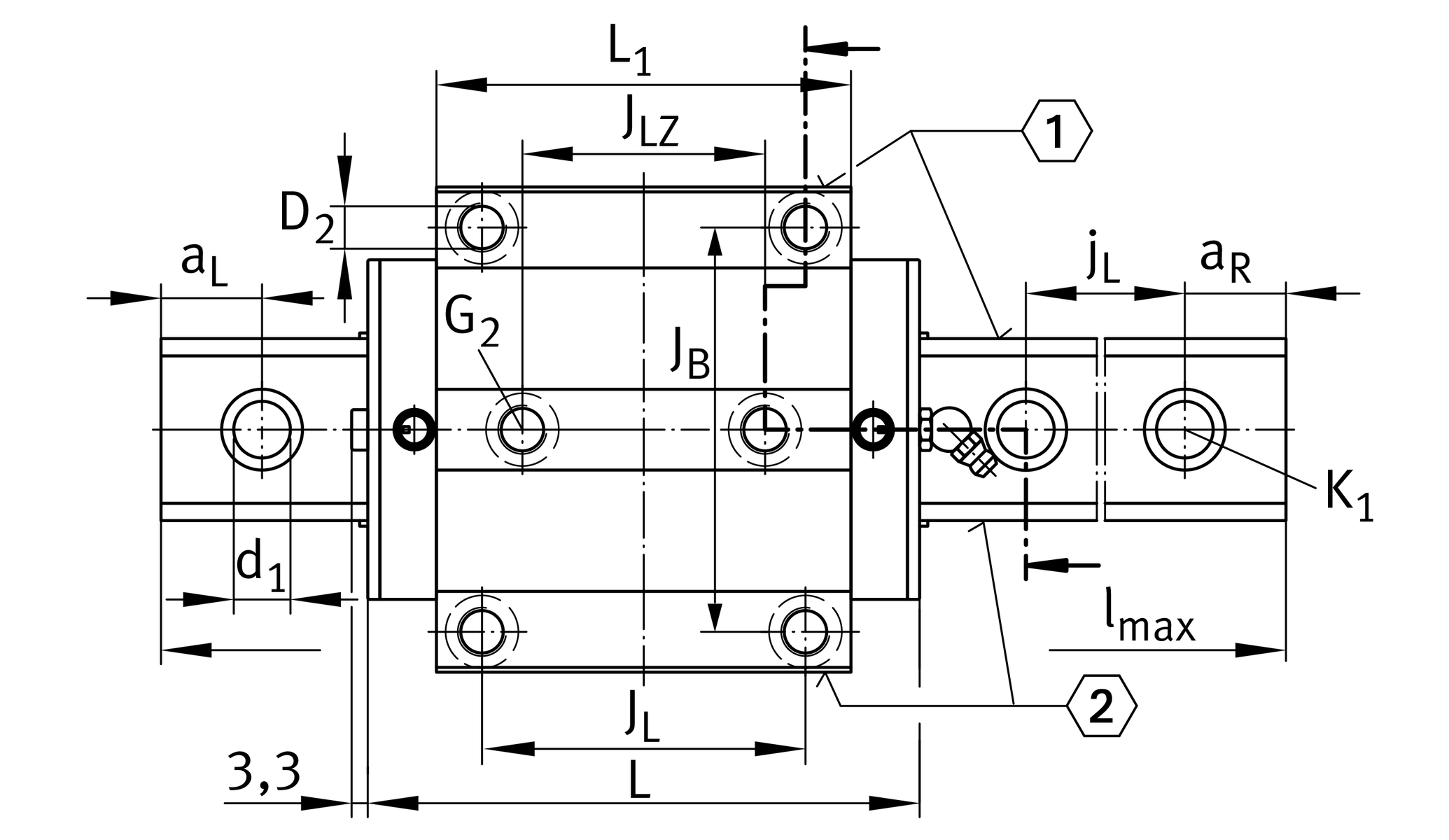

jB 100 mm

L 174,3 mm

L1 138,7 mm

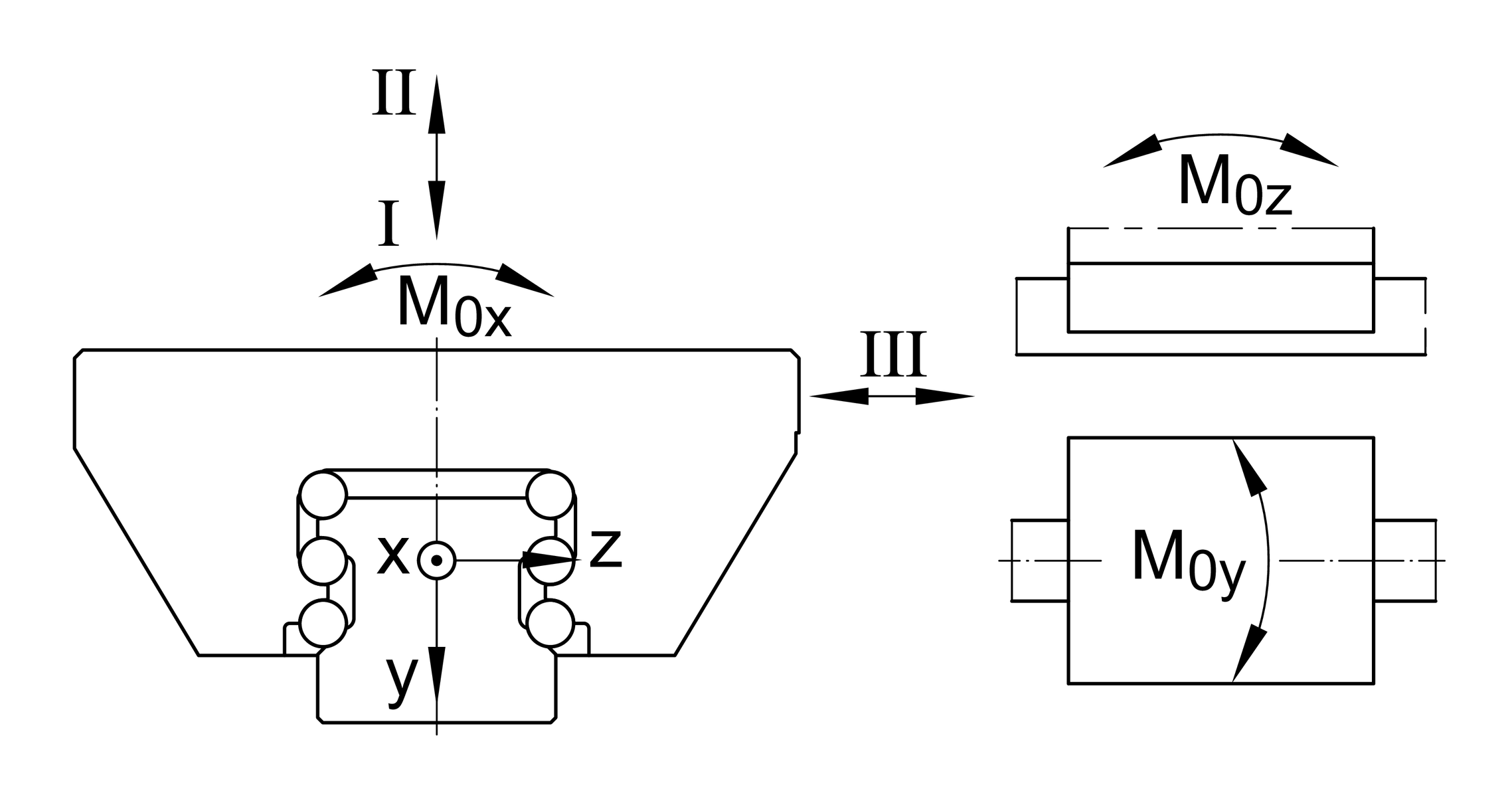

M0X 6.200 Nm

M0Y 4.050 Nm

M0Z 3.650 Nm

T5 15 mm

d1 13,4 mm

H 37,2 mm

H4 9 mm

h5 17,7 mm

K3 M10

K3 MA 83 Nm

K6 M10

K6 MA 48 Nm

t6 15 mm

B 45 mm

JLZ 60 mm

JL 105 mm

H1 18,7 mm

K1 M12

K1 MA 140 Nm

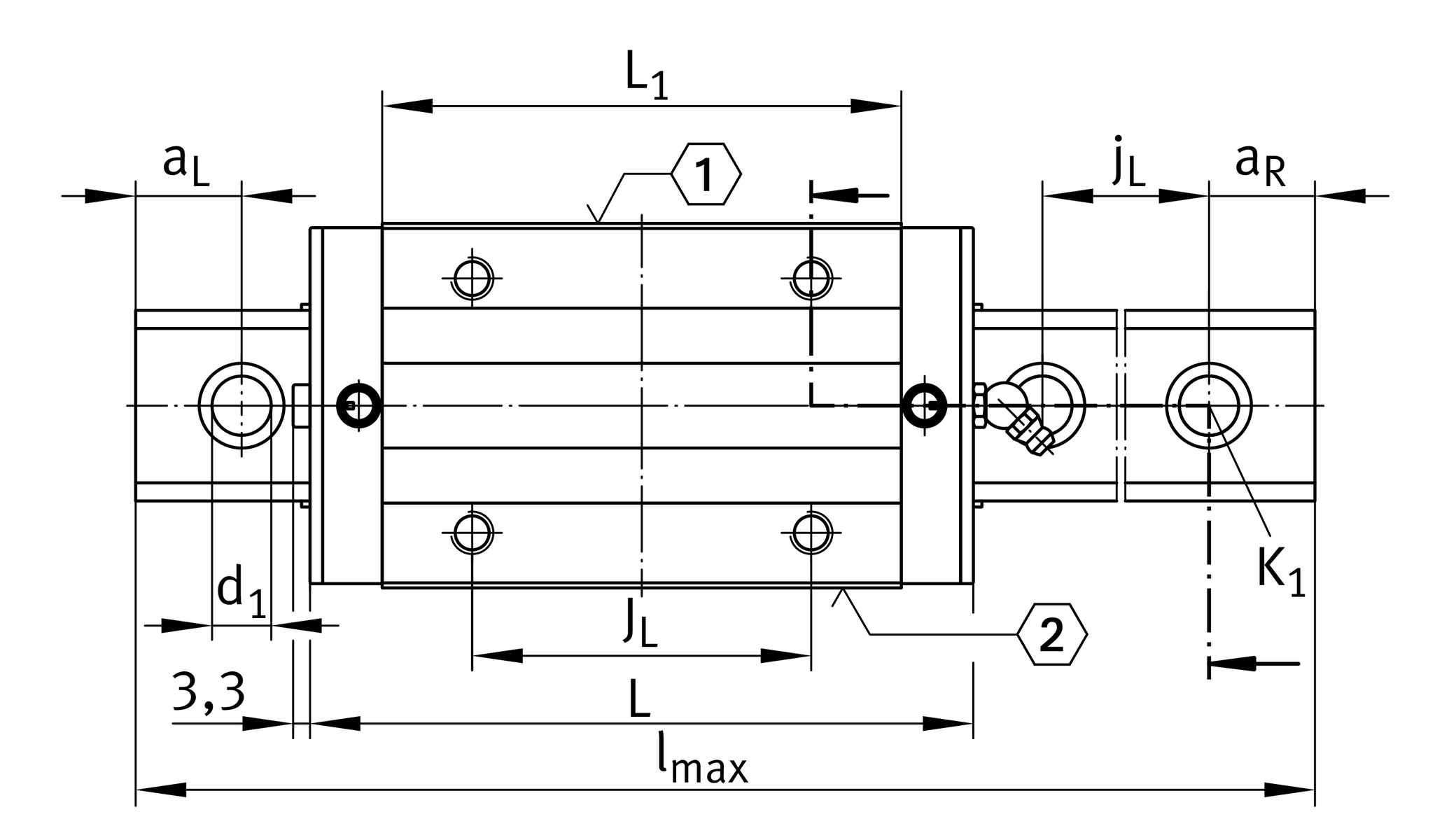

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

Carriage KWSE45-L

Guideway TKSD45

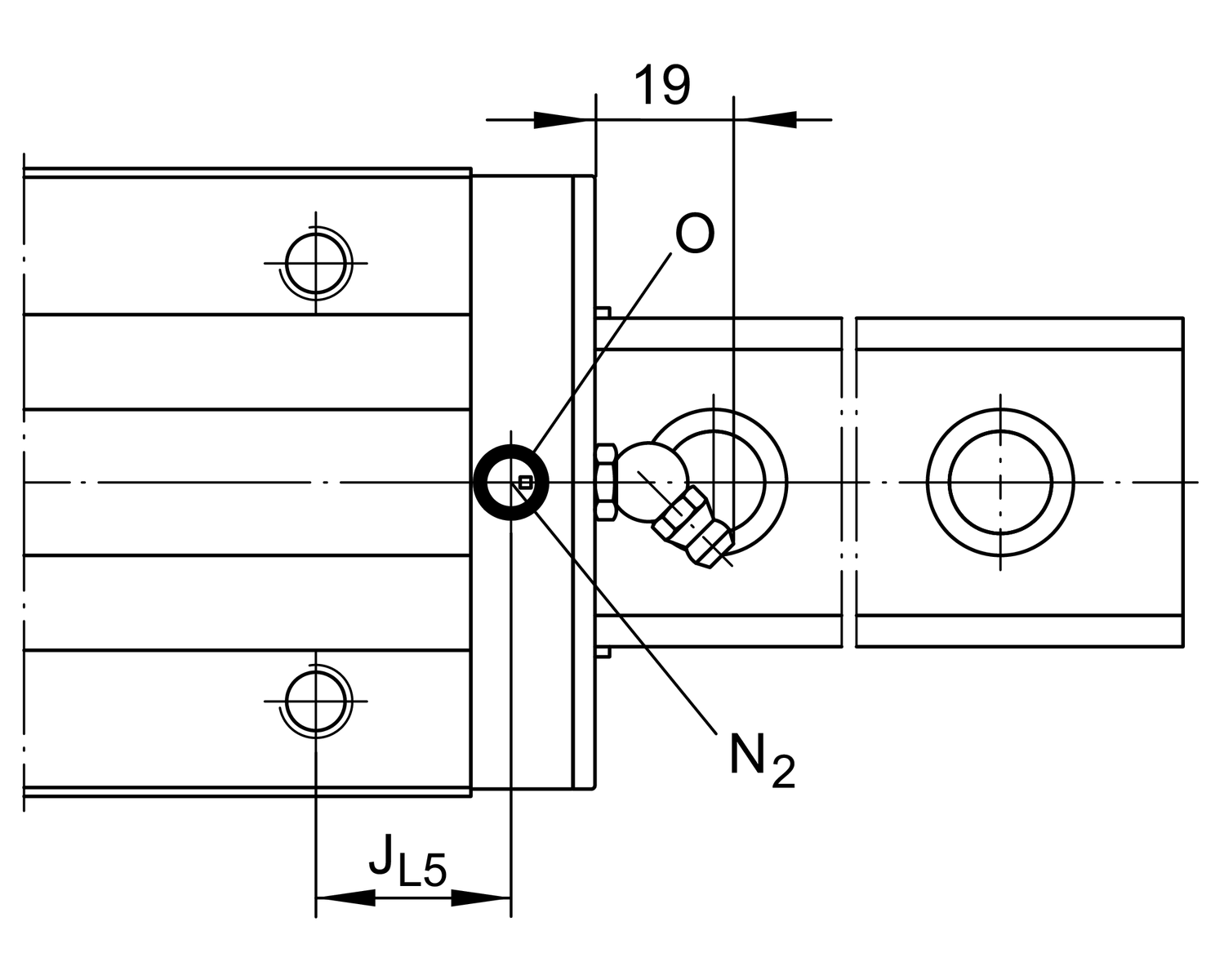

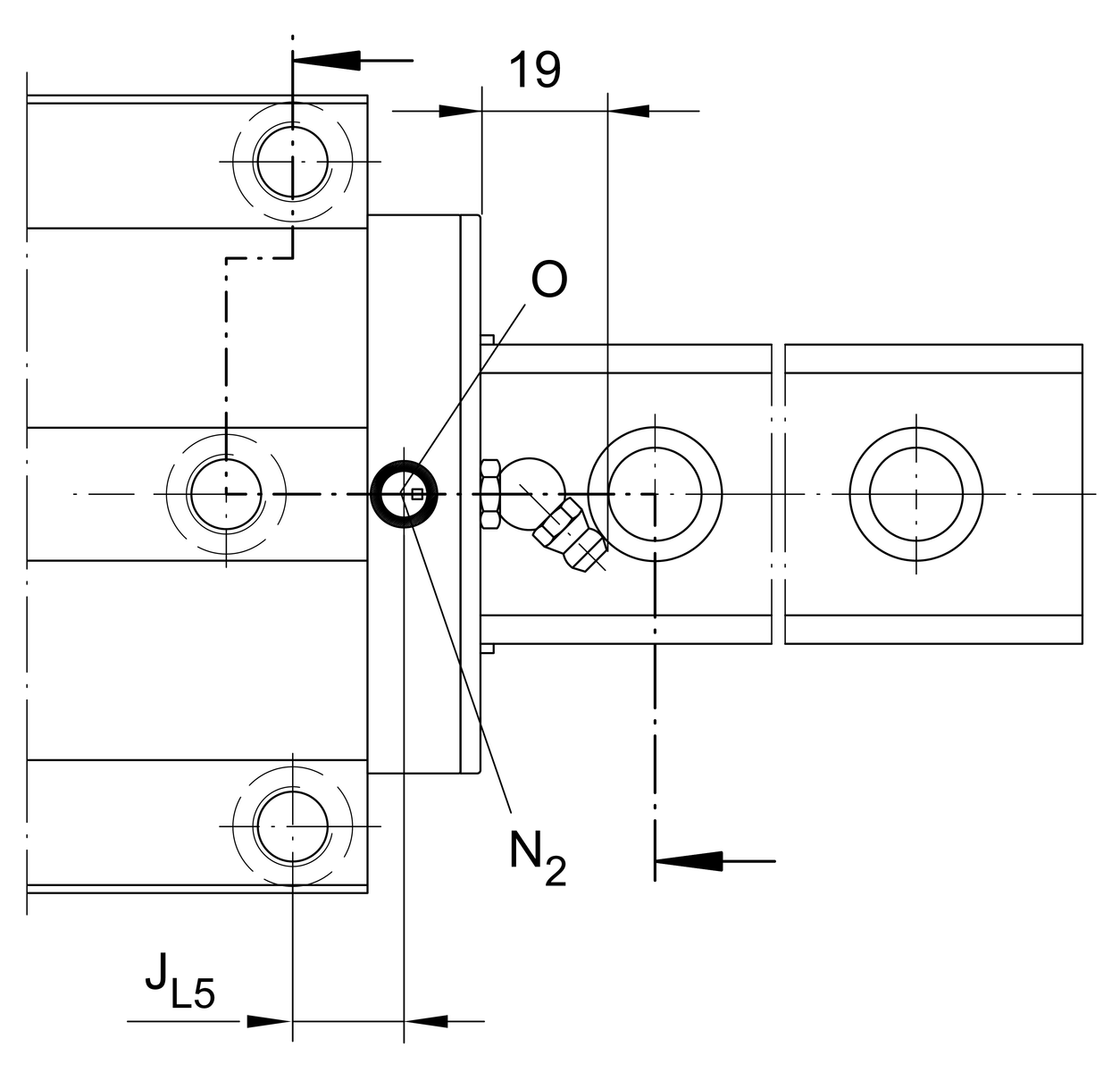

JL5 33,45 mm

N2 max 6 mm

O 7x1,5

Tol h1 -0,5 mm

Tolb -0,03 mm

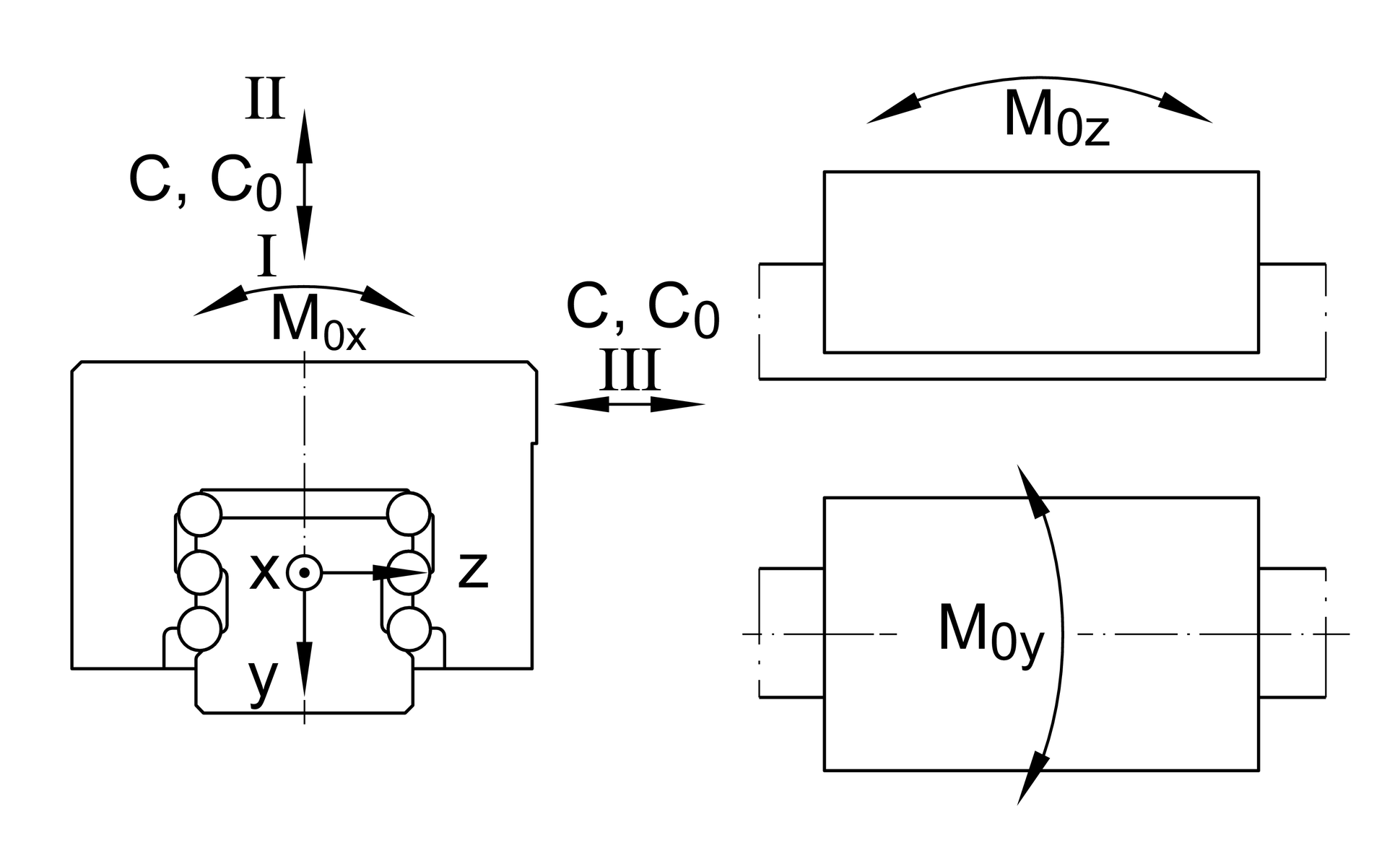

I: C 128.000 N

I: C0 291.500 N

II: C 89.000 N

II: C0 159.000 N

III: C 93.400 N

III: C0 168.000 N

Imax 5.835 mm
