Imagen 1 de KUSE30-HL

KUSE30-HL

Consultar precio

Sistema con recirculación a bolas

MPN: KUSE30-HL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de seis hileras de bolas Subfamilia: Unidades

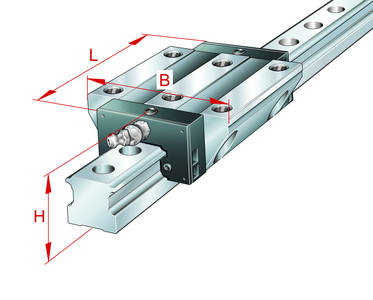

Carros altos, estrechos y largos para sistemas con recirculación de seis hileras de bolas

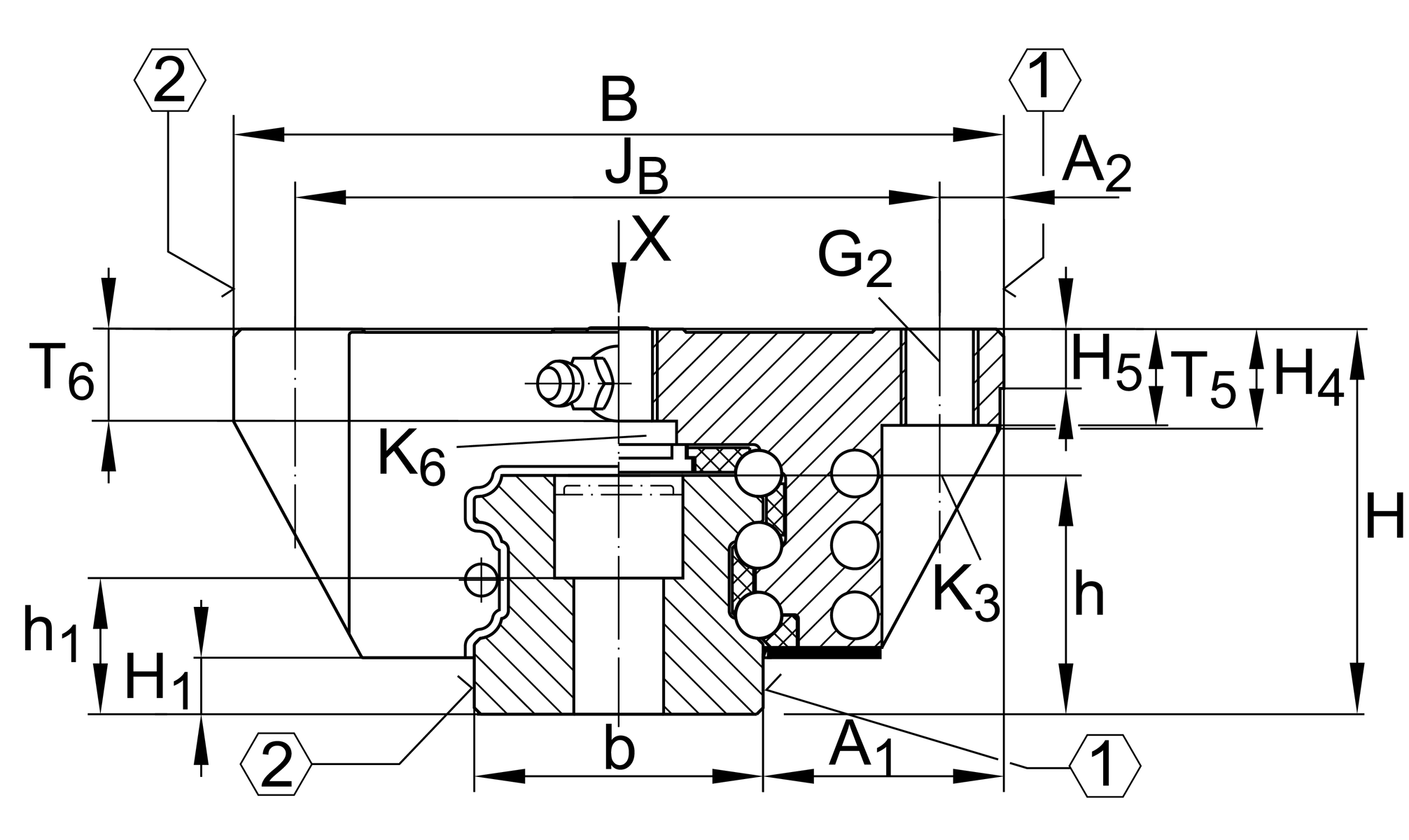

A1 16 mm

a2 10 mm

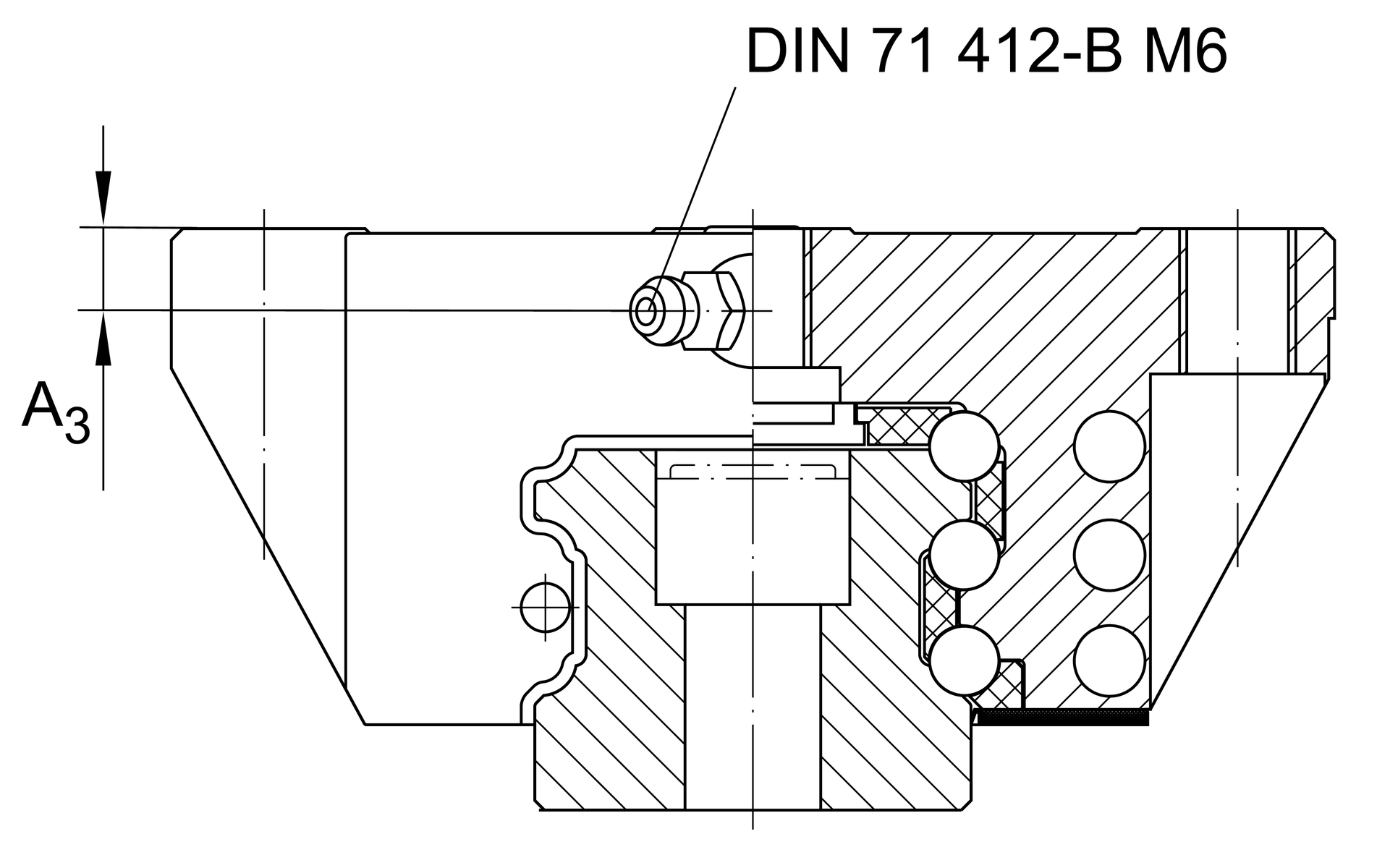

a3 9,5 mm

G2 M8

G2 MA 41 Nm

jB 40 mm

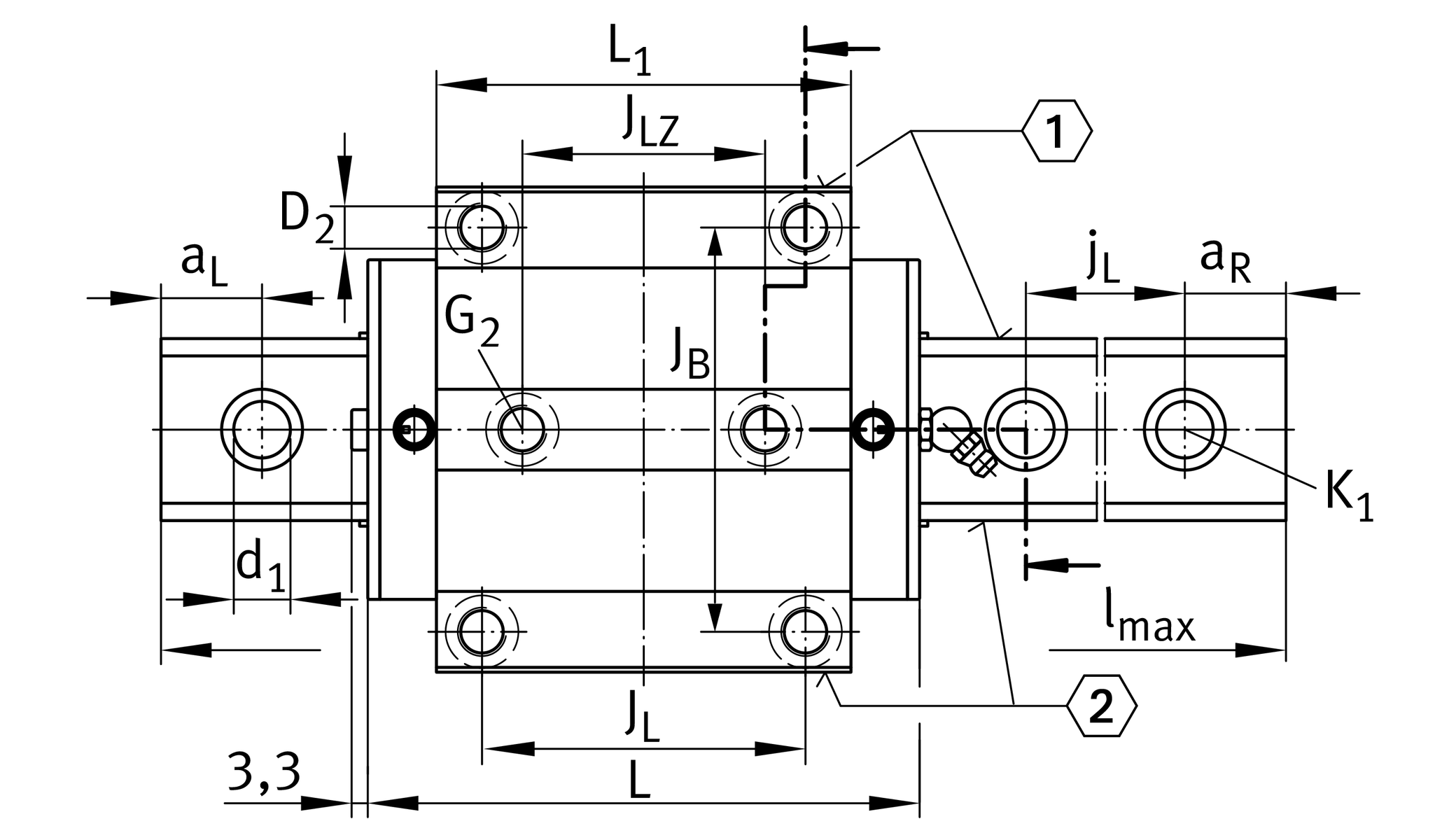

L 119,3 mm

L1 95,3 mm

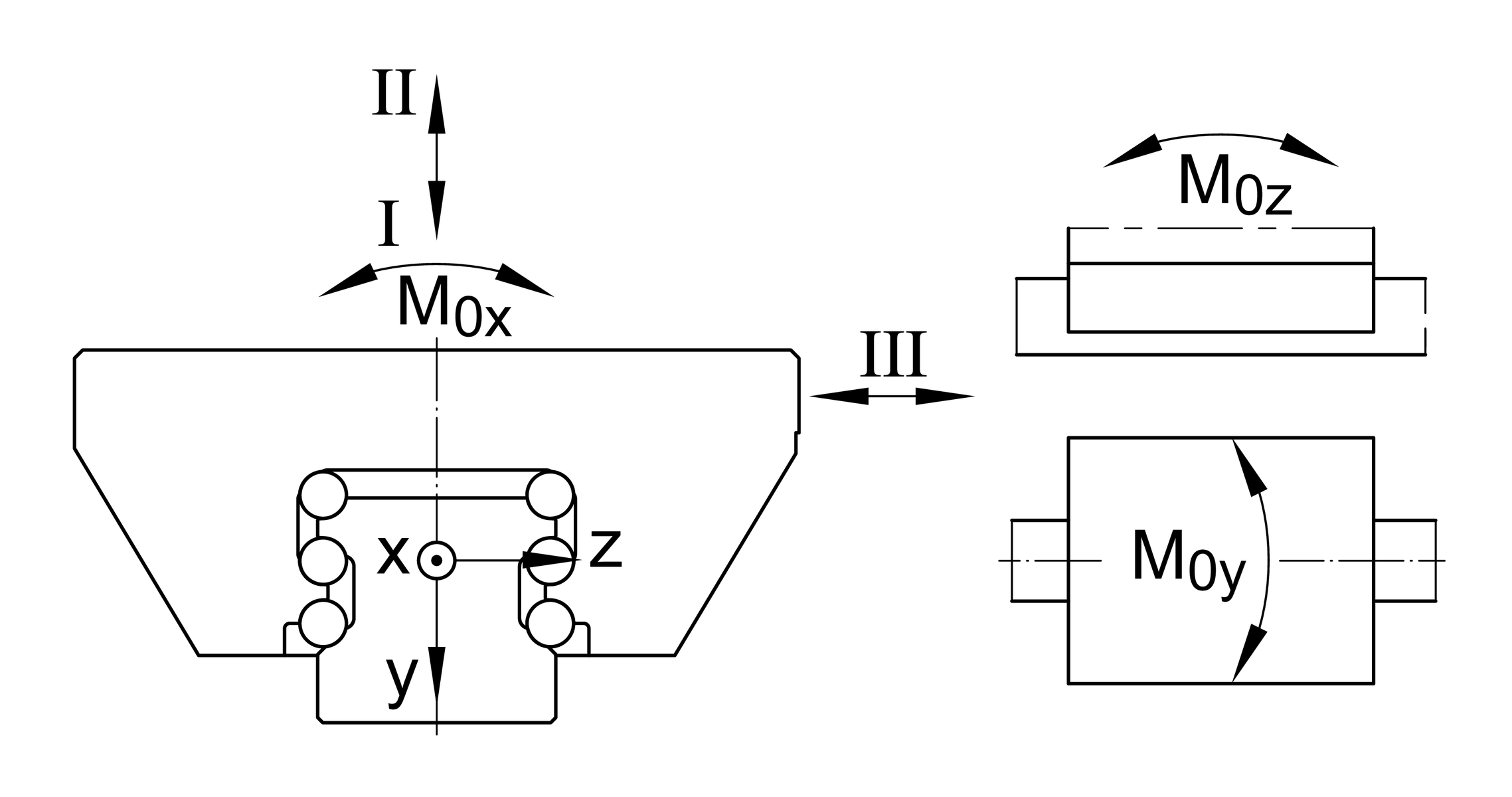

M0X 1.920 Nm

M0Y 1.540 Nm

M0Z 1.360 Nm

T5 11 mm

d1 9 mm

H 25 mm

h5 6 mm

B 28 mm

JL 80 mm

H1 12,5 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

Carriage KWSE30-HL

Guideway TKSD30

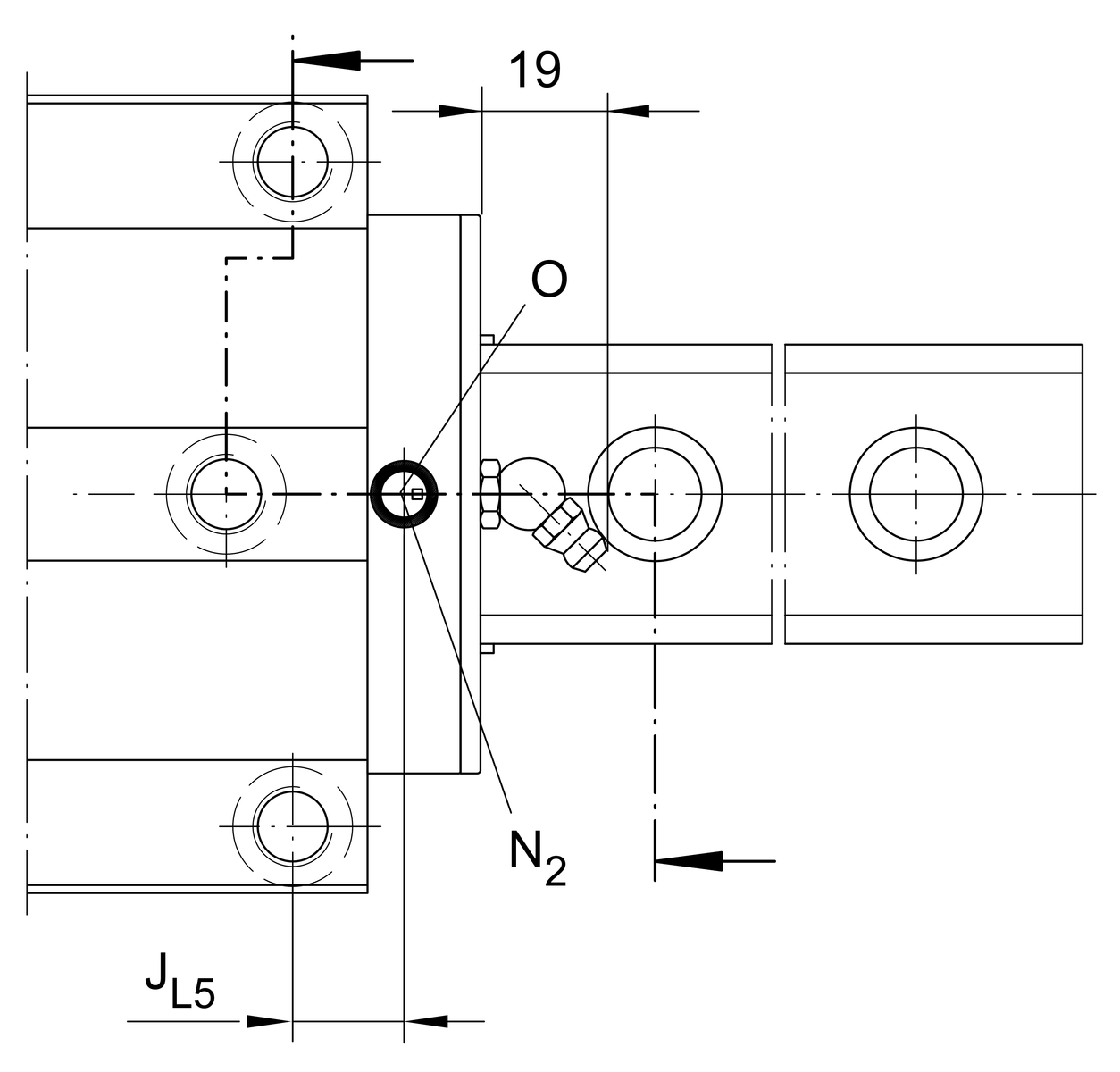

JL5 22,65 mm

N2 max 4,5 mm

O 4,5x1,5

Tol h1 -0,5 mm

Tolb -0,03 mm

I: C 68.000 N

I: C0 152.000 N

II: C 48.000 N

II: C0 85.000 N

III: C 50.000 N

III: C0 88.000 N

Imax 5.860 mm
