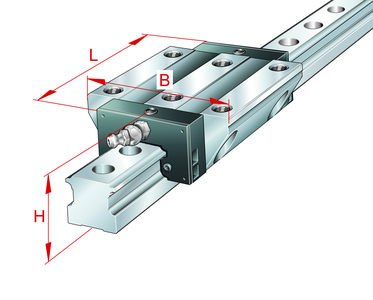

Imagen 1 de KUSE45

KUSE45

Consultar precio

Sistema con recirculación a bolas

MPN: KUSE45 Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de seis hileras de bolas Subfamilia: Unidades

Carros estándar para sistemas con recirculación de seis hileras de bolas

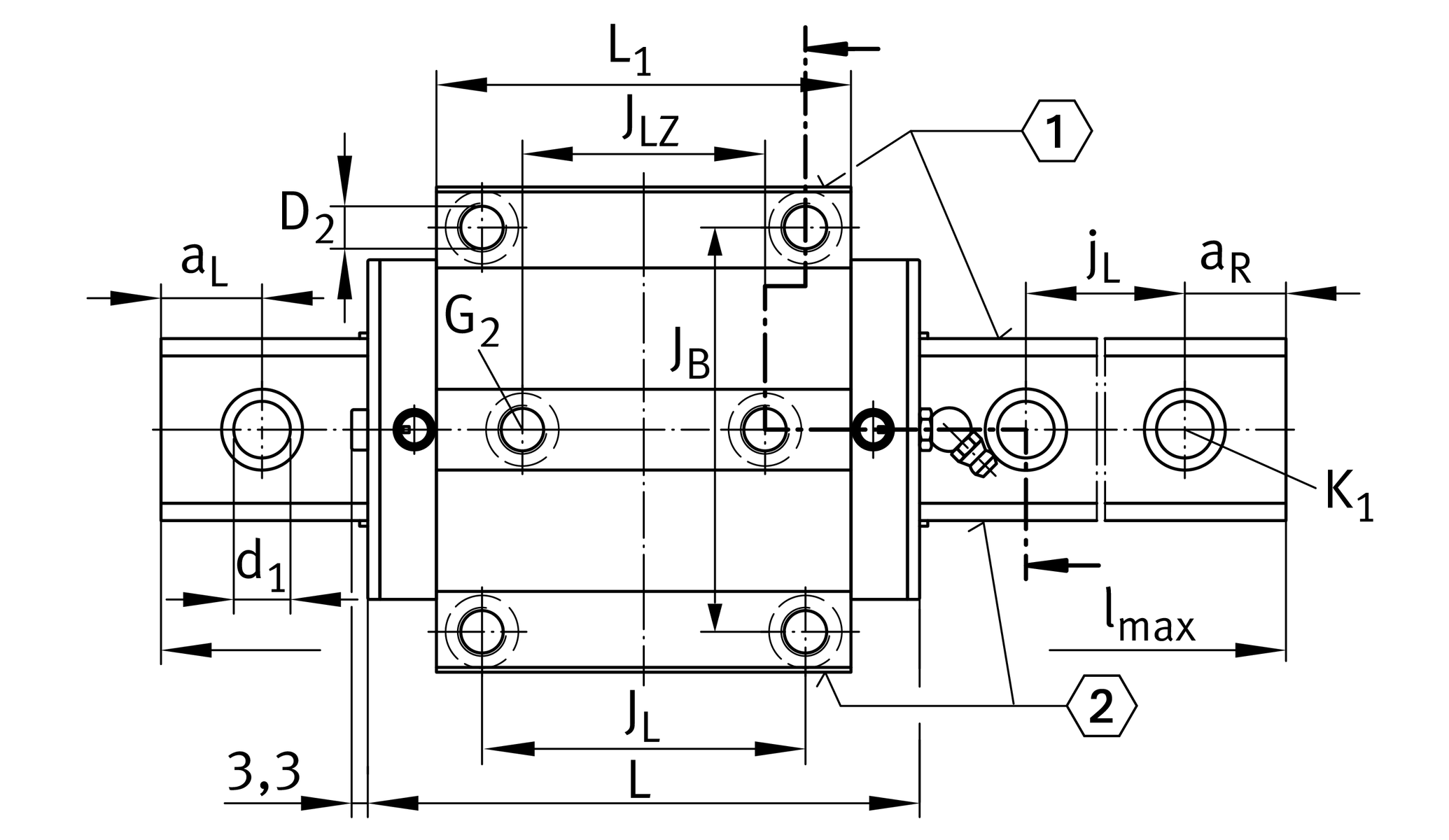

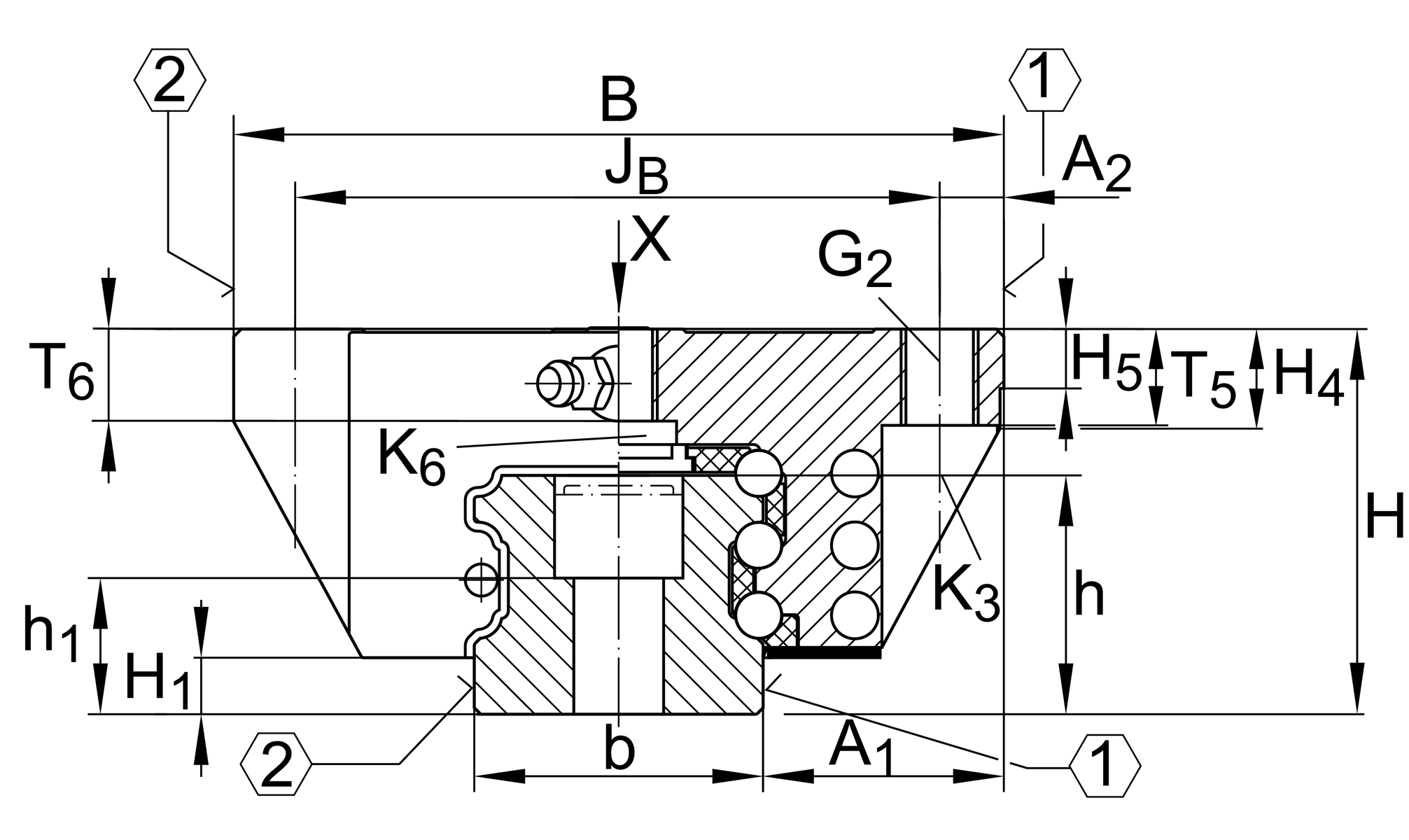

A1 37,5 mm

a2 10 mm

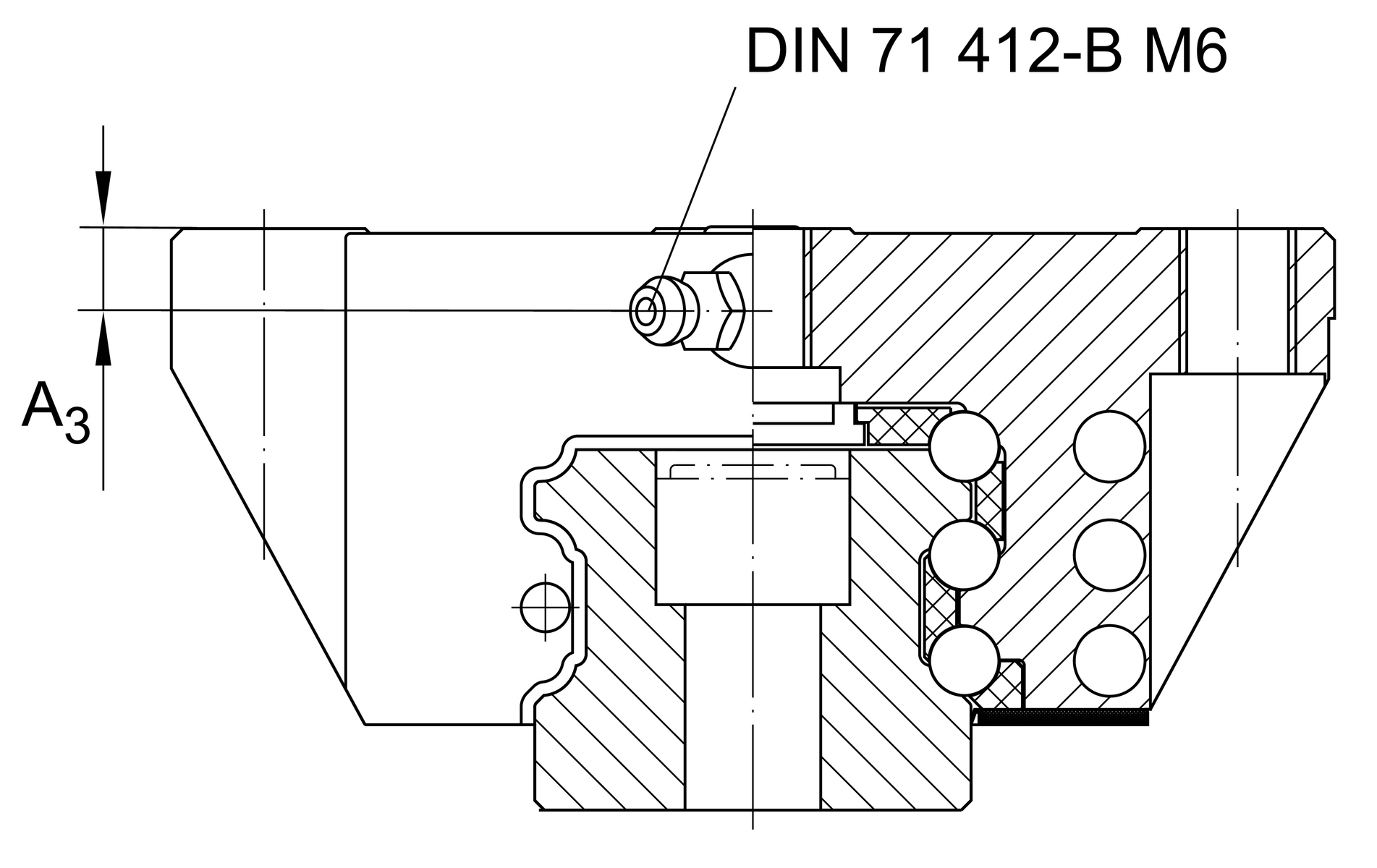

a3 8,5 mm

B 120 mm

D2 10,6 mm

G2 M12

G2 MA 83 Nm

jB 100 mm

L 138,7 mm

L1 103,1 mm

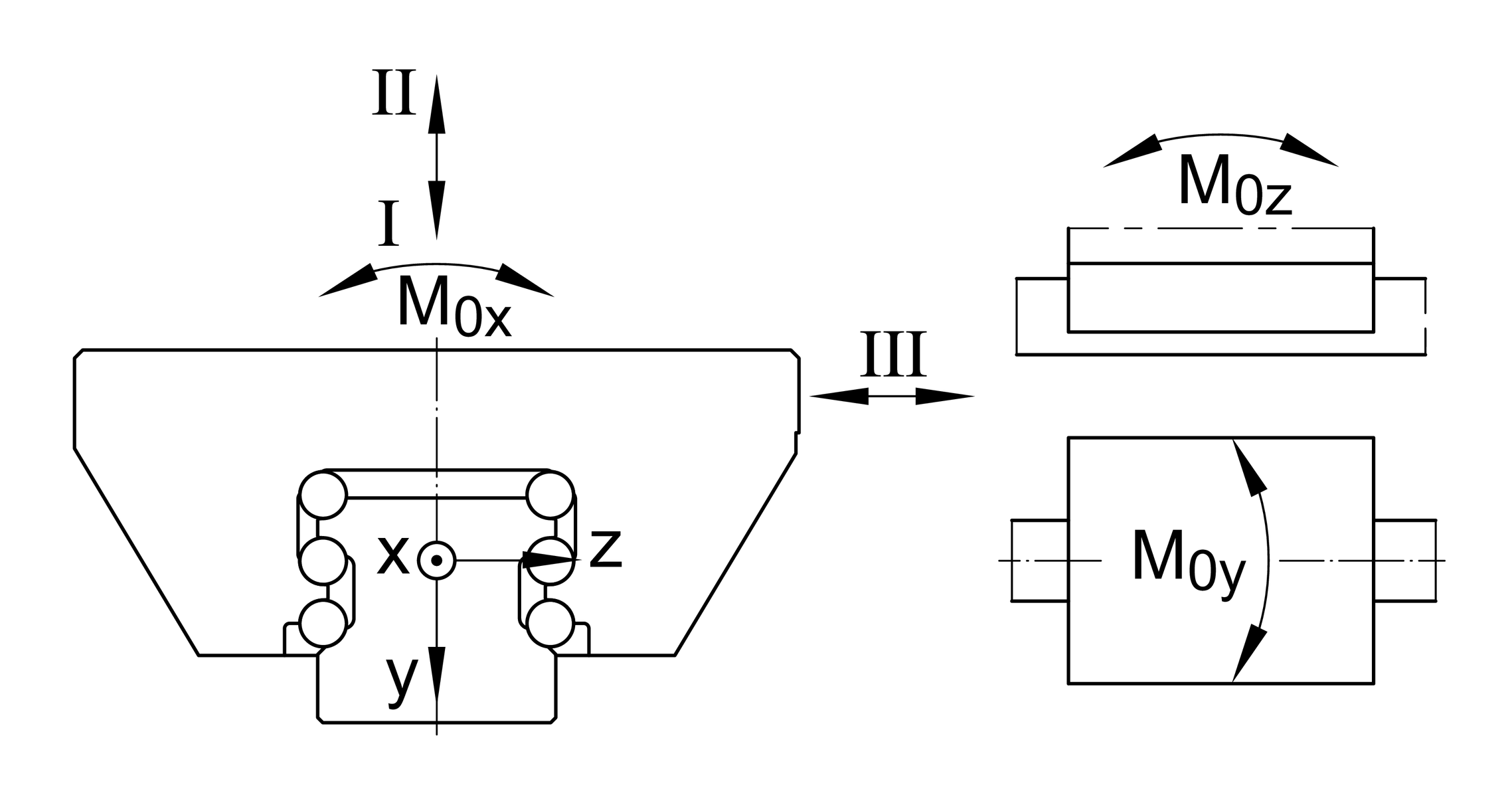

M0X 4.500 Nm

M0Y 2.280 Nm

M0Z 2.050 Nm

T5 15 mm

d1 13,4 mm

H 37,2 mm

H4 17,7 mm

h5 9 mm

K3 M10

K3 MA 83 Nm

K6 M10

K6 MA 48 Nm

t6 15 mm

JLZ 60 mm

JL 105 mm

H1 18,7 mm

K1 M12

K1 MA 140 Nm

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

Carriage KWSE45

Guideway TKSD45

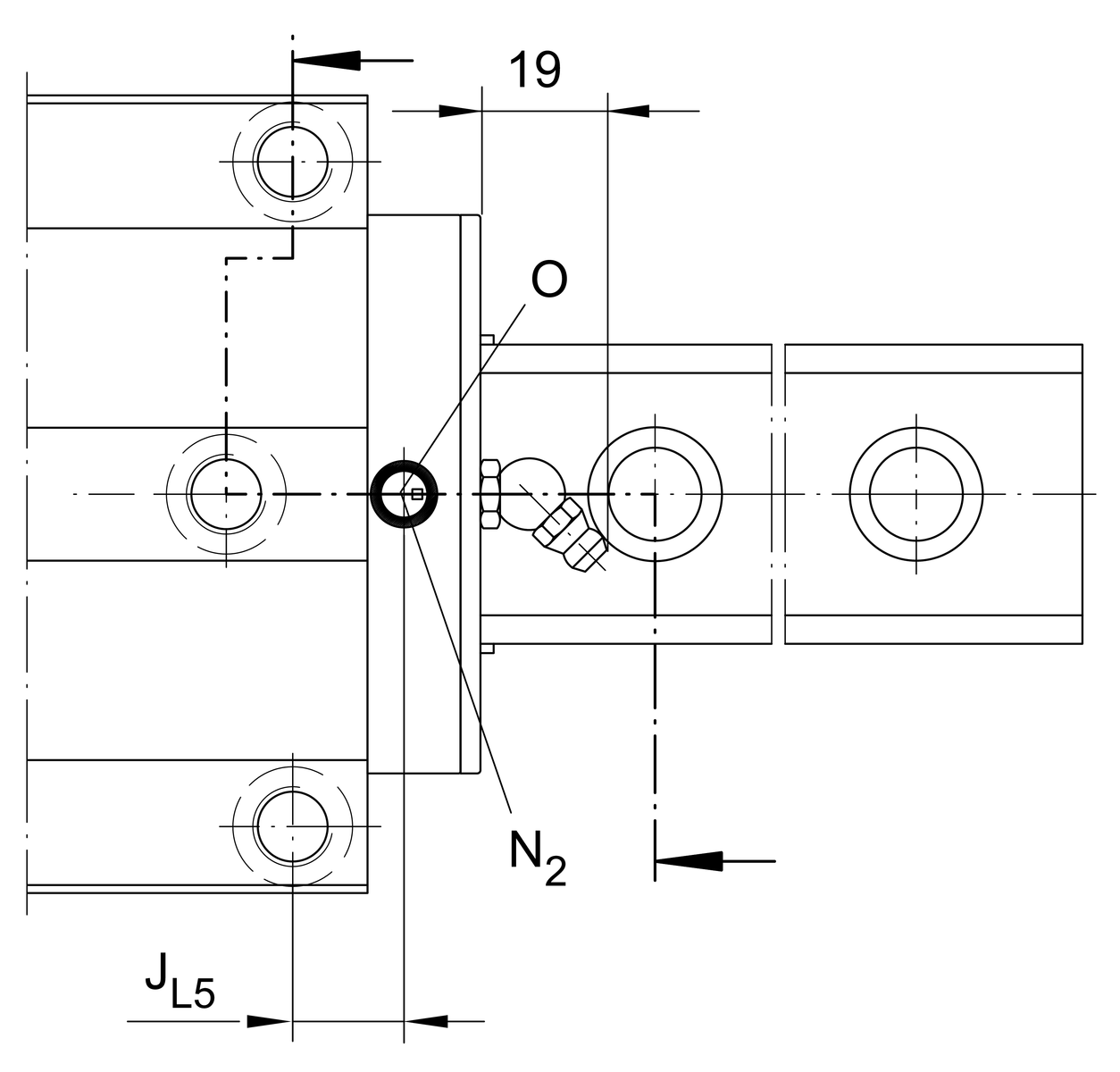

JL5 15,65 mm

N2 max 6 mm

O 7x1,5

Tol h1 -0,5 mm

Tolb -0,03 mm

I: C 103.000 N

I: C0 212.000 N

II: C 72.300 N

II: C0 117.400 N

III: C 76.900 N

III: C0 121.800 N

Imax 5.835 mm
