Cantidad de agujeros de fijación anillo interior
46
Cantidad de los agujeros de fijación del anillo exterior
42
Cantidad de roscas de extracción
6
Tolerancia inferior diámetro del agujero
-0,025≈mm
Tolerancia inferior diámetro exterior
-0,035≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
≈m
85,2 kg
C0r
730.000 N
Cr
235.000 N
Tmax
120 ?C
tmin
-30 ?C

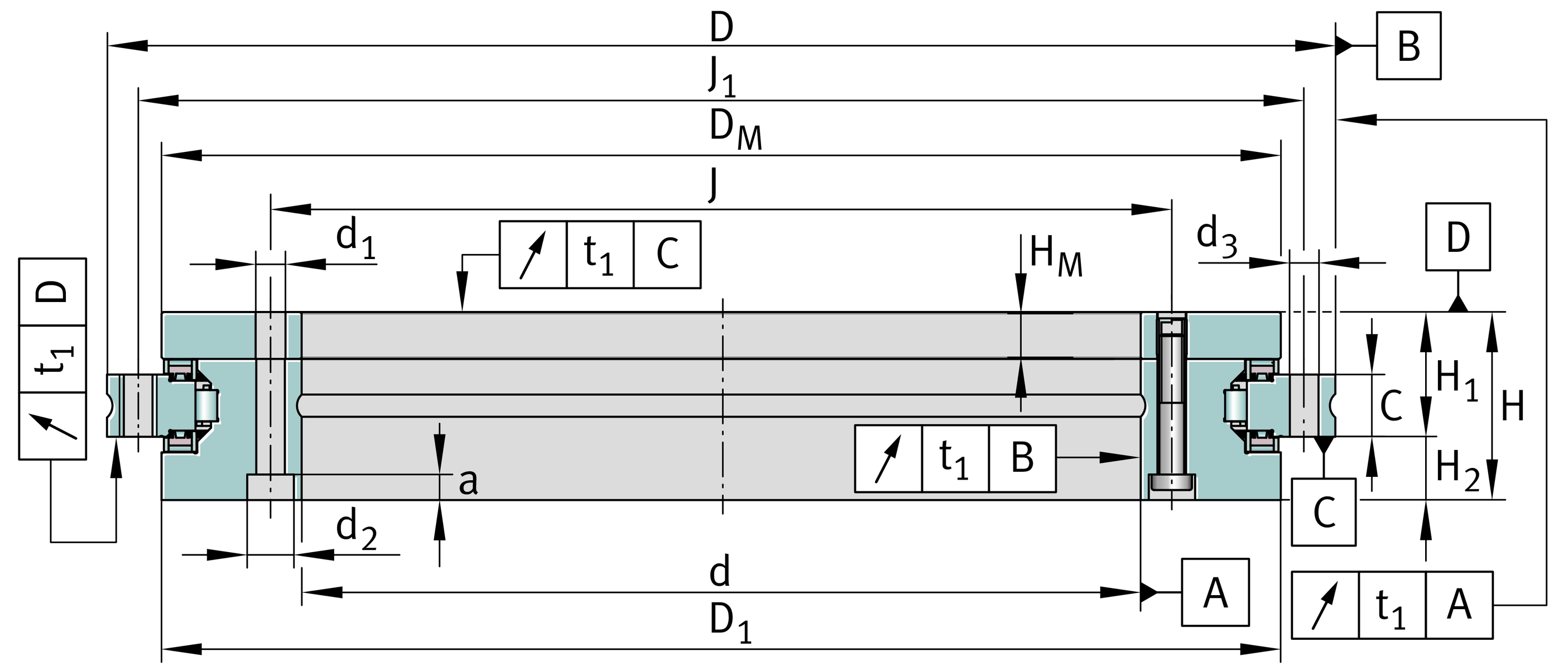

D
580 mm
d1
11,4 mm
nG
80 1/min
D2
18 mm
C
30 mm
c0a
4.450.000 N
ca
580.000 N
G
M12
MA
68 Nm
A
11 mm
D3
11,4 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia inferior
-0,25 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia superior
0,25 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia inferior
-0,25 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia superior
0,25 mm
Cantidad de tornillos de seguridad
2
d1 max
700 mm
H
90 mm
H1
60 mm
H2
30 mm
J
610 mm
J1
720 mm
MR
60 Nm
caL
11.900 N/?m
caW
41.800 N/?m
ckL
735.000 Nm/mrad
ckW
1.960.000 Nm/mrad
crL
2.900 N/?m
crW
11.200 N/?m
N
48
T
7,5 ?
T1
10 ?m
