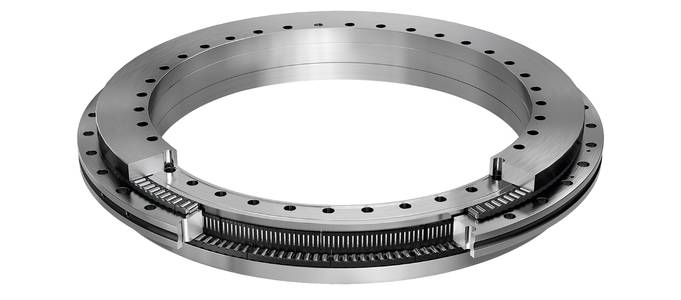

C0r
88.000 N
Cr
49.500 N
Tmax
120 ｰC
tmin
-30 ｰC

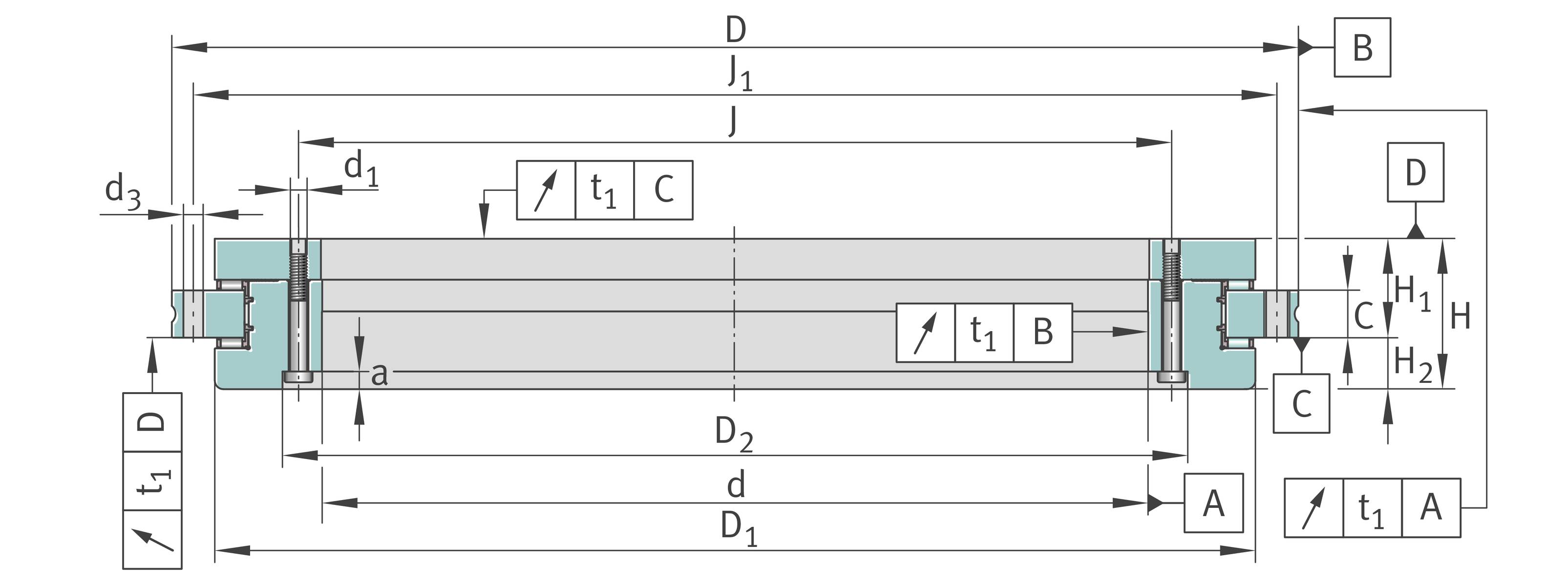

D
100 mm
d1
5,6 mm
nG
1.200 1/min
D2
10 mm
C
12 mm
c0a
455.000 N
ca
105.000 N
G
M5
MA
8,5 Nm
A
5,4 mm
D3
5,6 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia inferior
-0,025 mm
Altura de la zona de contacto del anillo exterior H1 tolerancia superior
0,025 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia inferior
-0,02 mm
Altura de la zona de contacto del anillo exterior H2 tolerancia superior
0,02 mm
Cantidad de tornillos de seguridad
2
d1 max
161 mm
H
38 mm
H1
25 mm
H2
13 mm
J
112 mm
J1
170 mm
MR
2,5 Nm
caL
2.650 N/ｵm
caW
8.700 N/ｵm
ckL
7.500 Nm/mrad
ckW
23.500 Nm/mrad
crL
2.250 N/ｵm
crW
3.700 N/ｵm

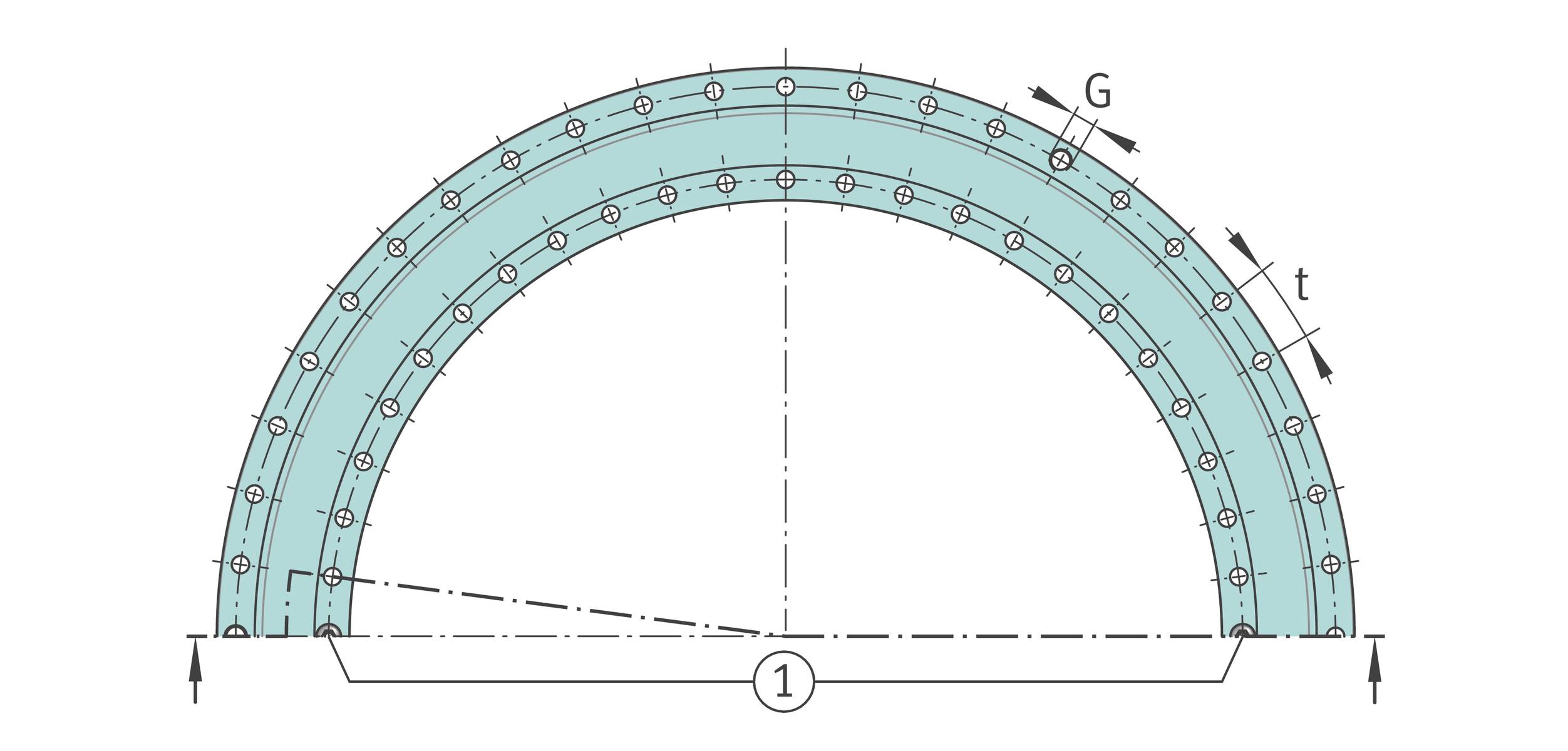

N
18
T
20 ｰ
T1
3 ｵm
Cantidad de agujeros de fijación anillo interior
16
Cantidad de los agujeros de fijación del anillo exterior
15
Cantidad de roscas de extracción
3
≈m
3,571 kg
Tolerancia inferior diámetro del agujero
-0,01≈mm
Tolerancia inferior diámetro exterior
-0,02≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
