Imagen 1 de TKSD45-ADE

TKSD45-ADE

Consultar precio

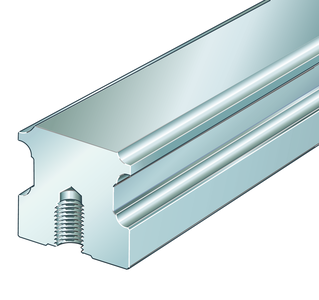

Carril perfilado

MPN: TKSD45-ADE Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de seis hileras de bolas Subfamilia: Carriles-guía

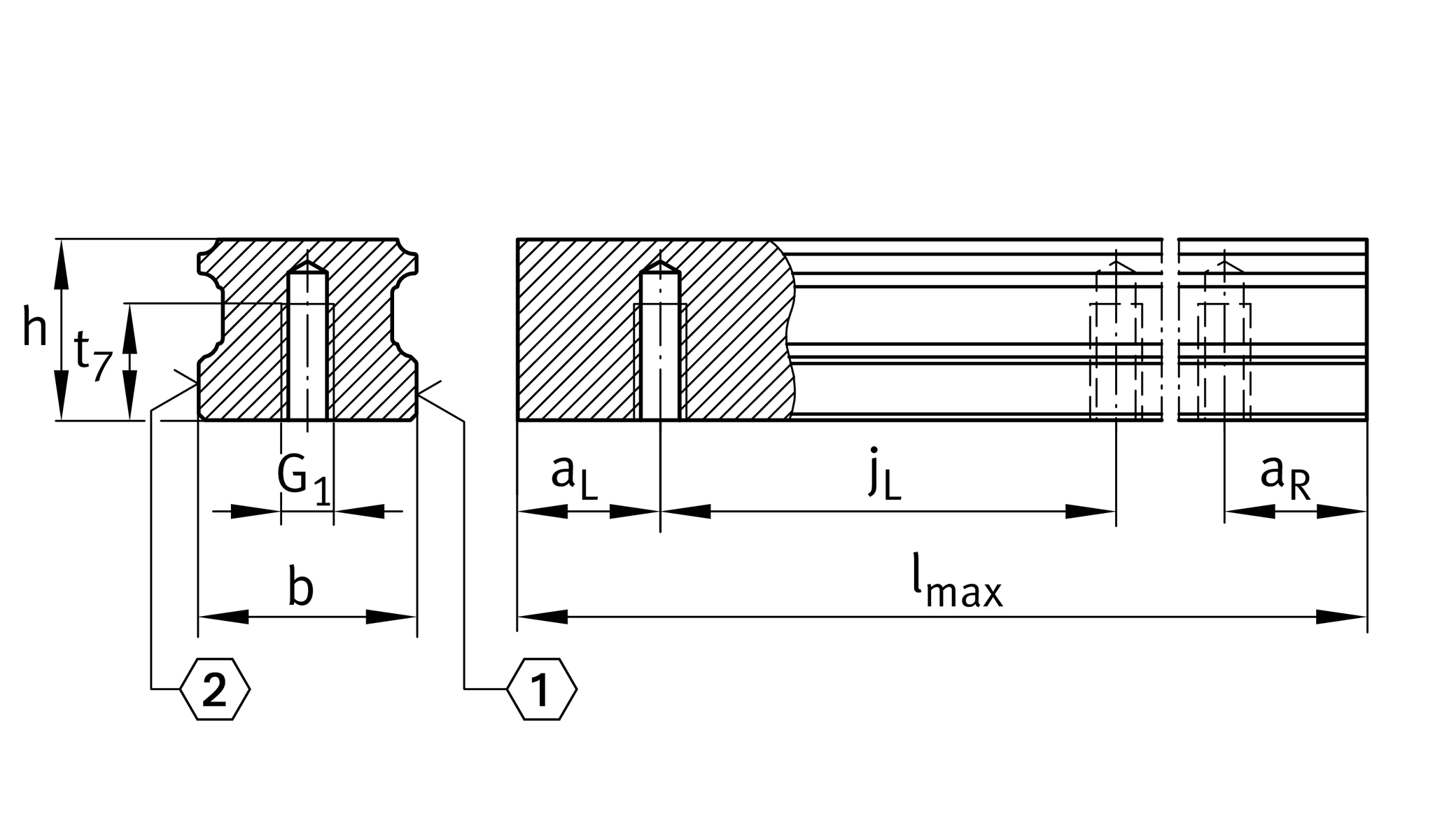

Guideways for six-row linear recirculating ball bearing and guideway assembly, with slot covering strip, TKSD..-ADE

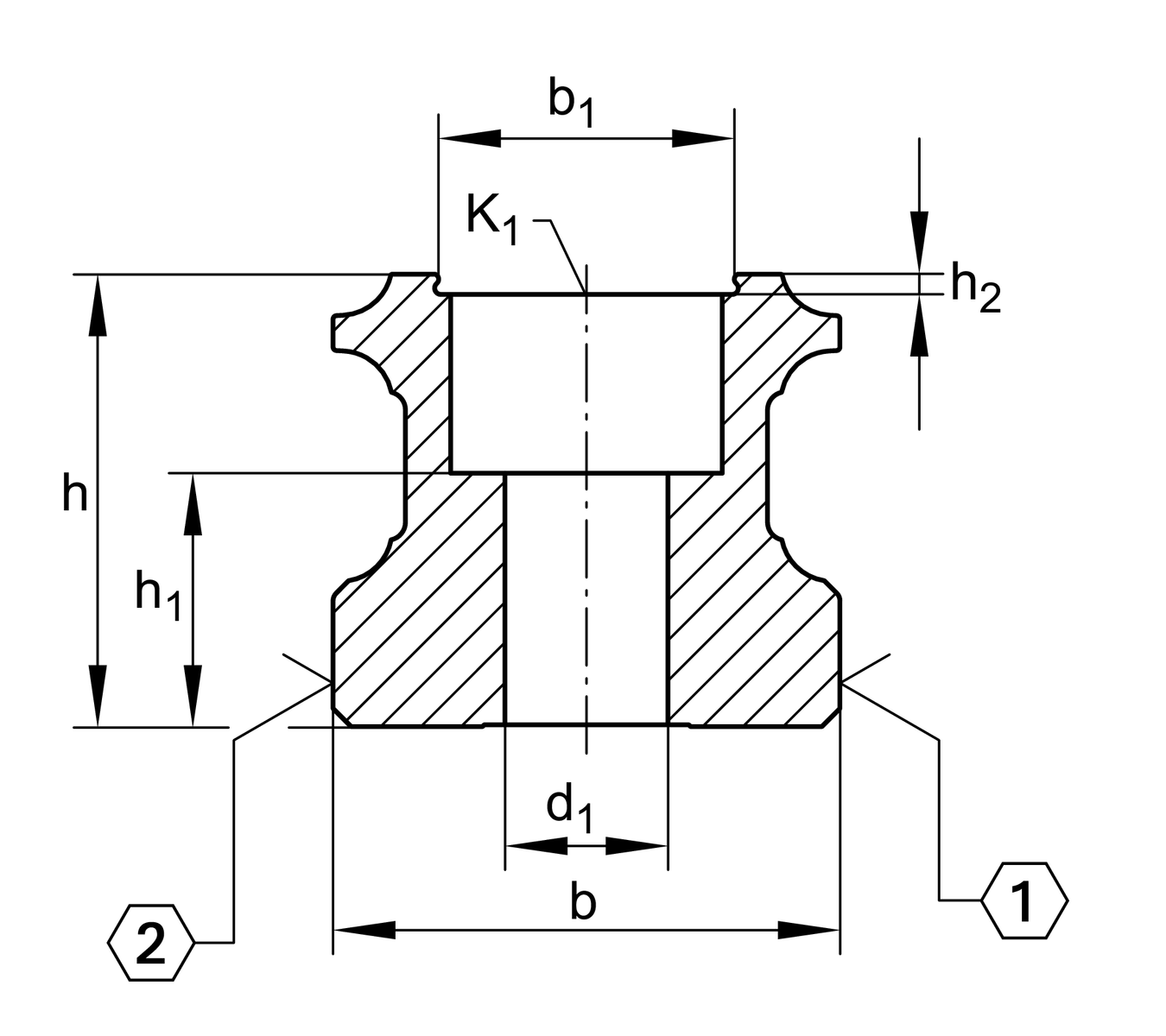

d1 13,4 mm

H 37,2 mm

B 45 mm

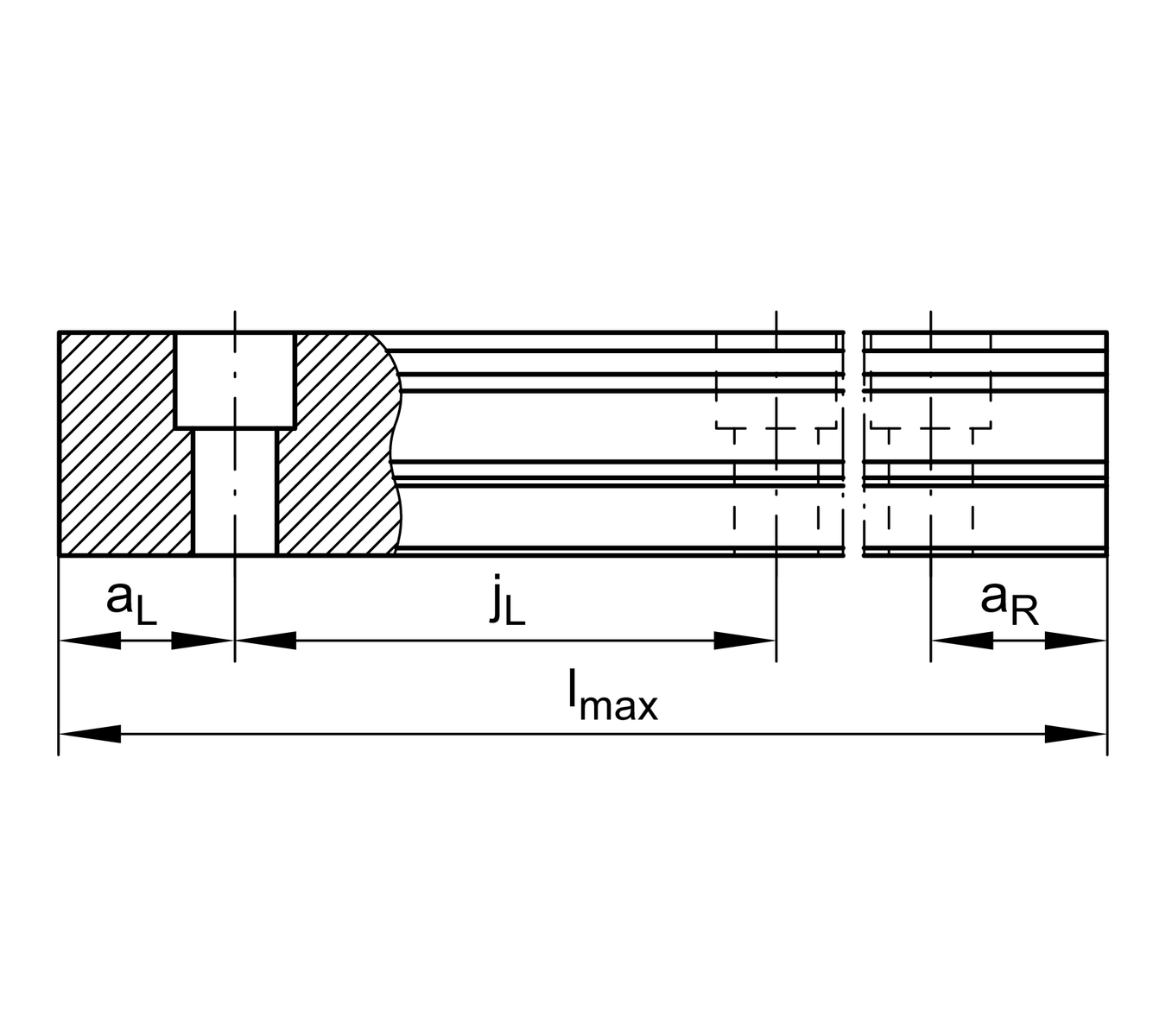

JL 105 mm

B1 22 mm

H1 18,7 mm

K1 M12

K1 MA 140 Nm

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

lmax 5.985 mm

Tol h1 -0,5 mm

Tol B -0,035 mm

Usable carriage(s) KWSE45...

Usable linear systems KUSE45...

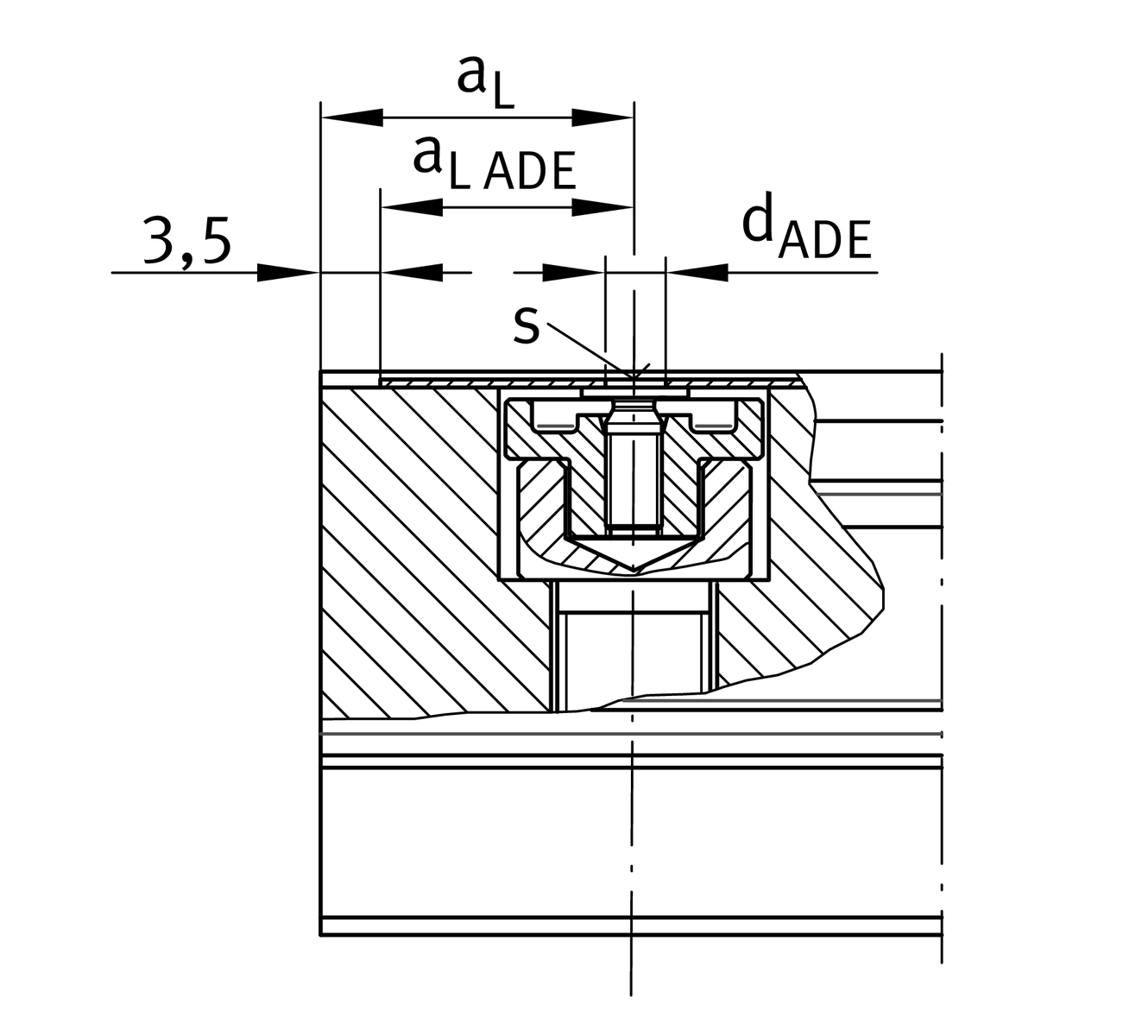

dADE 3,9 mm

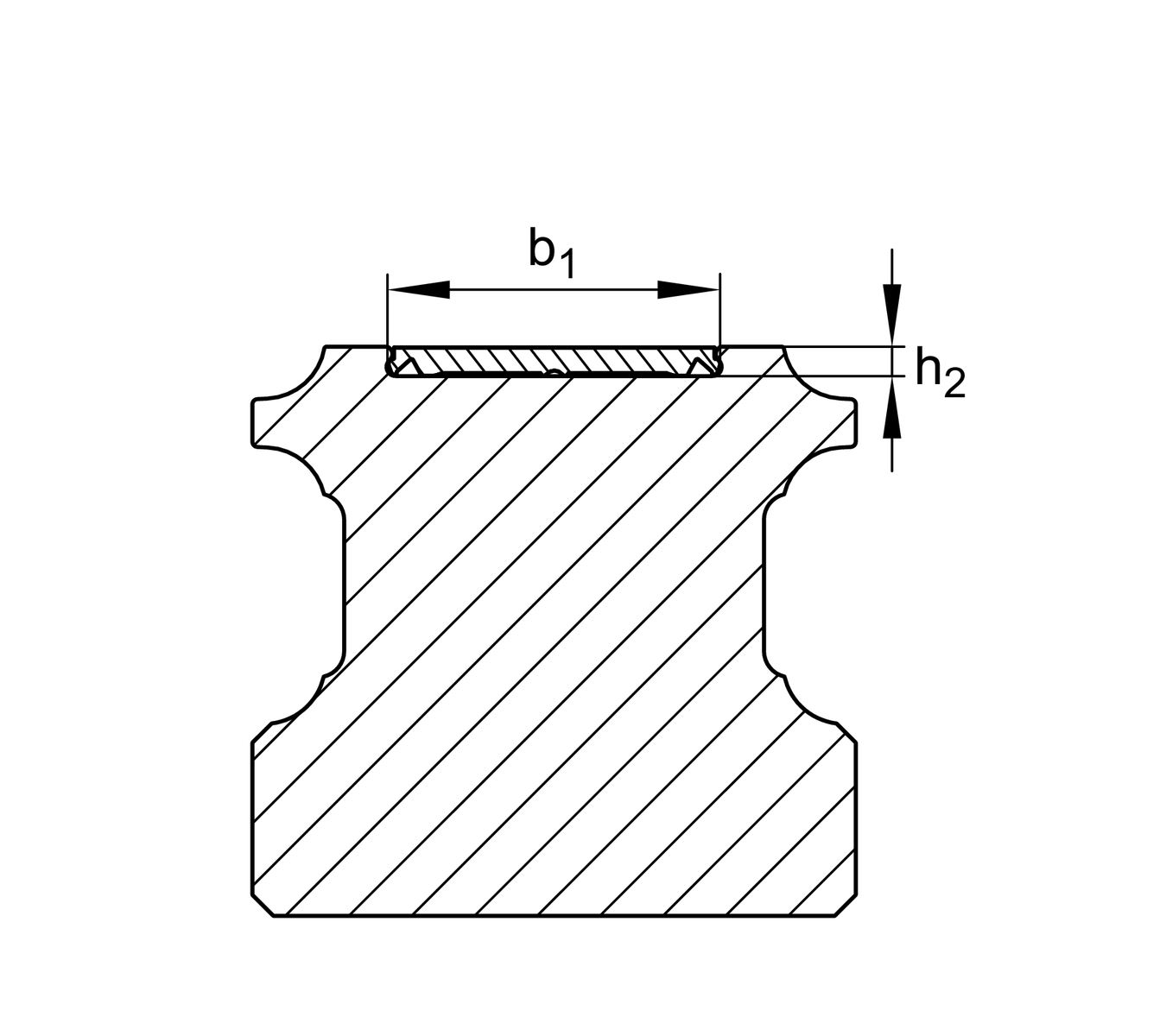

H2 1,1 mm

S 0,6 mm
