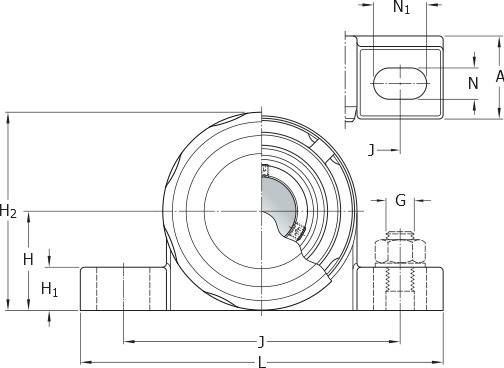

Altura del centro (soporte de pie)
57.2 mm
Altura del pie
22 mm
Ancho del agujero del tornillo de fijación
20 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Código UNSPSC
31171536.0
Código eClass
23-05-16-02
Distancia del centro entre los agujeros para tornillos
157.5 mm
Distancia entre los tornillos de fijación
157.5 mm
Material
Fundición
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
2.1 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de soporte
Pillow block, normal base
Altura total
114 mm
Distancia entre fijas de situación
190 mm
Longitud total
206 mm
Longitud del agujero del tornillo de fijación
26.5 mm
Ancho total del soporte
58 mm
Desplazamiento axial de las fijas de situación
21 mm
Altura del centro del asiento esférico
57.2 mm
Ancho de la base
58 mm
Ancho superior
38 mm
Distancia máxima entre los tornillos de fijación
max. max.164 mm
Distancia mínima entre los tornillos de fijación
min. min.151 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.5 mm
Diámetro recomendado para las fijas de situación
4 mm
Diámetro recomendado para los tornillos de fijación, mm
16 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.625 in
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
3.5 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Tamaño de la llave hexagonal para la boquilla engrasadora
7 mm
Diámetro del asiento esférico
90 mm
