Altura del centro (soporte de pie)
30.16 mm
Altura del pie
11.91 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
9.56 kN
Capacidad de carga estática básica
4.75 kN
Carga límite de fatiga
0.2 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Distancia del centro entre los agujeros para tornillos
92.08 mm
Distancia entre los tornillos de fijación
92.08 mm
Diámetro de los tornillos de fijación
9.525 mm
Diámetro del agujero
15.875 mm
DIÁMETRO DEL EJE
15.875 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
0.477 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

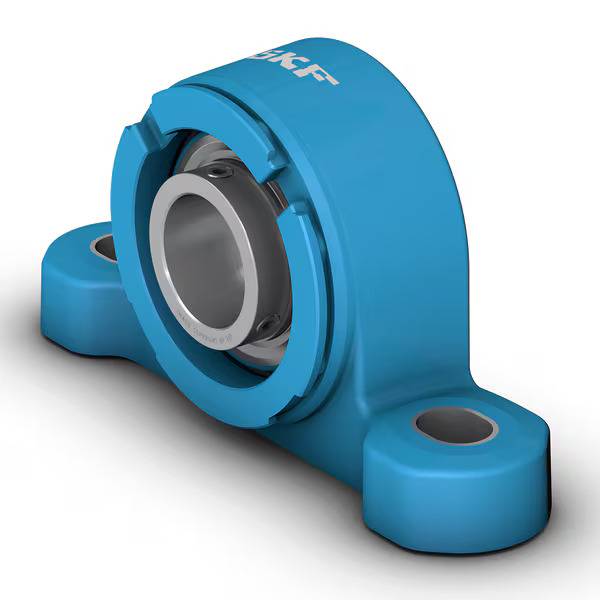

Tipo de soporte
Pillow block, normal base
Velocidad límite
9 500 r/min
Ancho del aro interior
27.4 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico

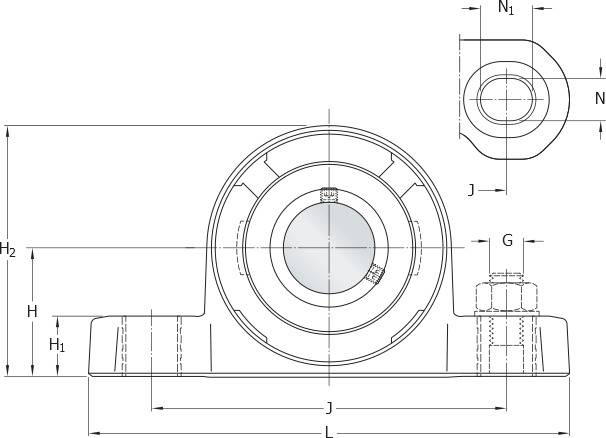

Altura total
56.36 mm
Longitud total
138.83 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈24.2 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
22.23 mm
Ancho del rodamiento, total
27.4 mm
Ancho total del soporte
32.2 mm
Diámetro del agujero del tornillo de fijación
11.11 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
4 N·m
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
15.9 mm
Tamaño de llave hexagonal para tornillo de fijación
2.381 mm
Tornillo de fijación
#10-32 UNF
Altura del centro del asiento esférico
30.16 mm
Ancho de la base
32.2 mm
Ancho superior
17.8 mm
Distancia máxima entre los tornillos de fijación
max. max.104.785 mm
Distancia mínima entre los tornillos de fijación
min. min.79.375 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Diámetro recomendado para los tornillos de fijación, mm
10 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.375 in
Para un propósito específico
Para aplicaciones de manipulación de aire
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
1.2 mm
Rosca de la boquilla engrasadora
1/4-28 SAE-LT
Rosca del soporte para la boquilla engrasadora
1/4-28 UNF
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
7.938 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
4 mm
