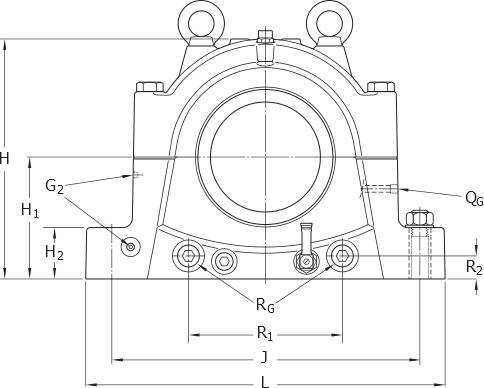

Altura del centro (soporte de pie)
360 mm
Altura del centro del asiento del rodamiento
360 mm
Altura del pie
120 mm
Ancho del agujero del tornillo de fijación
42 mm

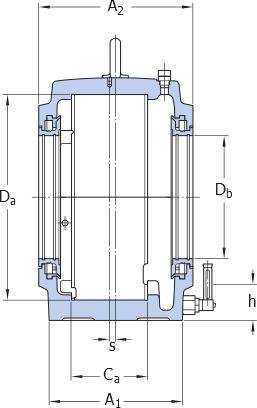

Ancho del asiento del rodamiento
234 mm
Ancho total
400 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje

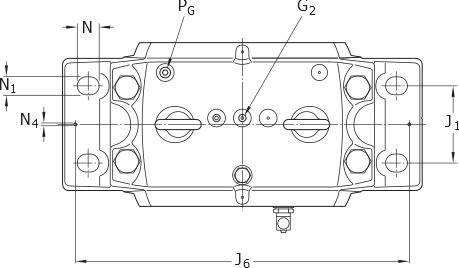

Distancia del centro entre los agujeros de los tornillos (sentido axial)
220 mm
Distancia del centro entre los agujeros para tornillos
870 mm
Distancia entre los tornillos de fijación
870 mm
Diámetro de los tornillos de fijación
36 mm
Diámetro del agujero
382.4 mm
Diámetro del asiento del rodamiento
620 mm
Diámetro recomendado de los tornillos de fijación
36 mm
Initial grease fill, 20%
6.3 kg
Llenado inicial de grasa, 40%
8.4 kg
Material del soporte
Fundición de grafito esferoidal
Material, soporte
Fundición de grafito esferoidal
Peso neto del producto
470 kg
Tipo de sello del soporte para rodamientos
Sin

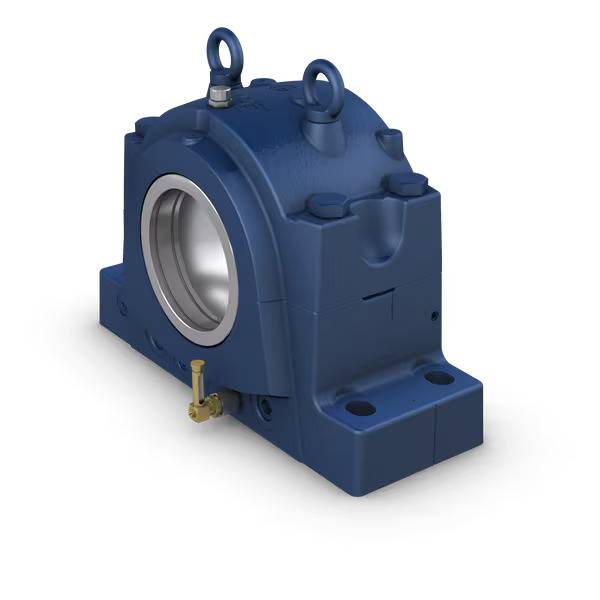

Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
715 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
360 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
10 980 kN
Carga de rotura a ángulo de carga de 120°
5 220 kN
Carga de rotura a ángulo de carga de 150°
4 500 kN
Carga de rotura a ángulo de carga de 180°
5 760 kN
Carga de rotura a ángulo de carga de 55°
14 400 kN
Carga de rotura a ángulo de carga de 90°
7 020 kN
Carga de rotura, axial
3 330 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
4 200 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
2 400 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
2 100 kN
Clase de tolerancia del diámetro del asiento del rodamiento
F7
Distancia axial entre los tornillos de fijación
220 mm
Distancia entre fijas de situación
960 mm
Diámetro de la ranura del sello
397.4 mm
Diámetro de las fijas de situación
30 mm
Inside width
328 mm
Longitud del agujero del tornillo de fijación (radial)
50 mm
Longitud total
1 040 mm
Offset of bearing axis
30 mm
Par de apriete para pernos de tapa
600 N·m
Par de apriete recomendado para tornillos de fijación
2 280 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M36
Tamaño de pernos de tapa
M36x240
Width between seal grooves
384 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
