Altura del centro (soporte de pie)
380 mm
Altura del centro del asiento del rodamiento
380 mm
Altura del pie
125 mm
Ancho del agujero del tornillo de fijación
48 mm
Ancho del asiento del rodamiento
252 mm
Ancho total
430 mm
Boquilla engrasadora
AH 1/8-27 PTF, M1 G 1/8
Cantidad de agujeros para tornillos de fijación
4.0
Característica/posibilidad de lubricación del soporte
Grasa
Configuración del soporte
Dos piezas
Código UNSPSC
31171519.0
Código eClass
23-05-17-01
Disposición de montaje
Eje pasante/extremo del eje
Distancia del centro entre los agujeros de los tornillos (sentido axial)
240 mm
Distancia del centro entre los agujeros para tornillos
950 mm
Distancia entre los tornillos de fijación
950 mm
Diámetro de los tornillos de fijación
42 mm
Diámetro del agujero
402.8 mm
Diámetro del asiento del rodamiento
650 mm
Diámetro recomendado de los tornillos de fijación
42 mm
Initial grease fill, 20%
7.8 kg
Llenado inicial de grasa, 40%
10.5 kg
Material del soporte
Fundición
Material, soporte
Fundición
Peso neto del producto
595 kg
Tipo de sello del soporte para rodamientos
Sin

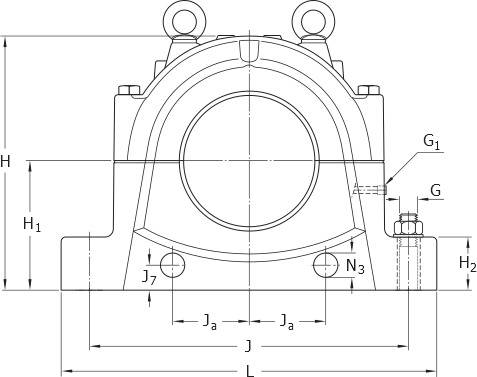

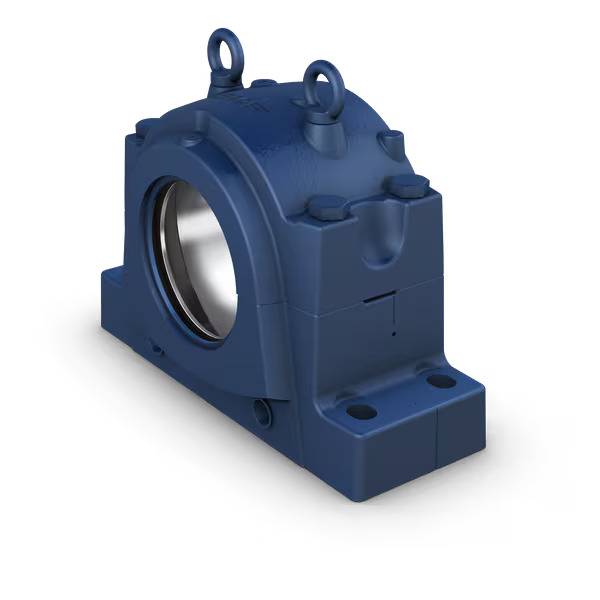

Tipo de soporte
Soporte de pie
Adapter
LAPN 1/8
Altura total
755 mm
Ancho de la ranura del sello
11 mm
Ancho del pie
390 mm
Breaking load at 0° load angle (if the housing is not supported over its entire base)
7 000 kN
Carga de rotura a ángulo de carga de 120°
3 100 kN
Carga de rotura a ángulo de carga de 150°
2 700 kN
Carga de rotura a ángulo de carga de 180°
3 500 kN
Carga de rotura a ángulo de carga de 55°
8 700 kN
Carga de rotura a ángulo de carga de 90°
4 200 kN
Carga de rotura, axial
1 600 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 120°
4 200 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 150°
2 400 kN
Carga para llegar al límite de elasticidad, ángulo de carga de 180°
2 100 kN
Clase de tolerancia del diámetro del asiento del rodamiento
F7
Distancia axial entre los tornillos de fijación
240 mm
Distancia entre fijas de situación
1 020 mm
Diámetro de la ranura del sello
417.8 mm
Diámetro de las fijas de situación
35 mm
Inside width
358 mm
Longitud del agujero del tornillo de fijación (radial)
60 mm
Longitud total
1 120 mm
Offset of bearing axis
30 mm
Par de apriete para pernos de tapa
600 N·m
Par de apriete recomendado para tornillos de fijación
3 640 N·m
Protección contra la corrosión
Pintura - Según ISO 12944-2, categoría de corrosividad C2
Rosca de los agujeros de relubricación
1/8-27 NPSF
Tamaño de cáncamo
M42
Tamaño de pernos de tapa
M36x240
Width between seal grooves
414 mm
Width of labyrinth
22 mm
Width of labyrinth stage
5.5 mm
