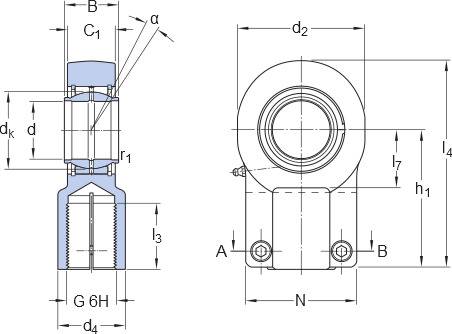

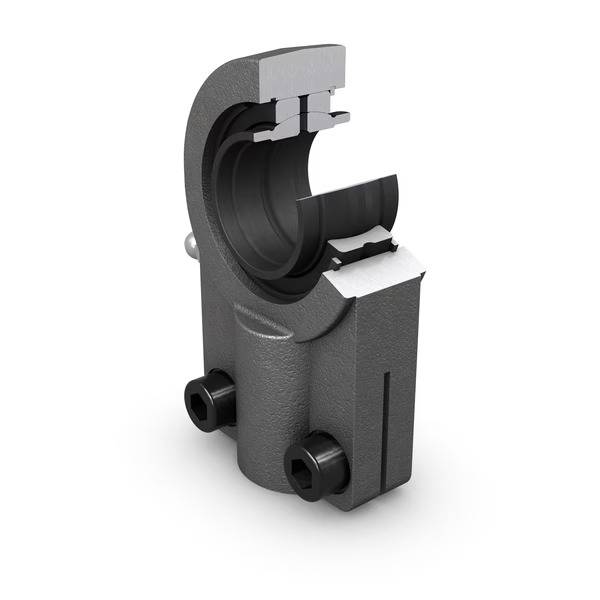

Capacidad de carga dinámica básica
17.6 kN
Capacidad de carga estática básica
32.5 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 14x1.5
Diámetro del agujero
16 mm
Material, soporte
Acero
Peso neto del producto
0.183 kg
Sellado
Sin
Ancho del aro interior
16 mm
Combinación de superficies de contacto deslizantes
Acero/acero, estándar
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
23 mm
Factor de carga dinámica específica
100 N/mm²
Mantenimiento
Requiere relubricación
Material, aro exterior
Acero para rodamientos
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
4 °
Rosca
M 14x1.5
Diámetro exterior del ojo del soporte
41 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
44 mm
Altura del centro, soporte (desde el extremo del vástago)
44 mm
Ancho de la cabeza
max. max.14 mm
Ancho del aro interior del rodamiento
16 mm
Ancho del ojo del soporte
14 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca hembra a la derecha y tornillos de sujeción
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.17 mm
Diámetro de la cabeza
max. max.41 mm
Diámetro del agujero del aro interior del rodamiento
16 mm
Diámetro del soporte del vástago
max. max.22 mm
Longitud (altura) del soporte
max. max.65 mm
Longitud de rosca
min. min.19 mm
Longitud del soporte, total
65 mm
Ancho del vástago
max. max.41 mm
Espesor de base del vástago para los tornillos de fijación
max. max.18 mm
Par de apriete, tornillo con hexágono interno
10 N·m
Tamaño de los tornillos con hexágono interno
M 6
