Capacidad de carga dinámica básica
3.4 kN
Capacidad de carga estática básica
8.15 kN
Código UNSPSC
31171508.0
Código eClass
23-05-01-05
Designación de la rosca
M 6
Diámetro del agujero
6 mm
Material, soporte
Acero
Peso neto del producto
0.0174 kg
Sellado
Sin
Ancho del aro interior
6 mm
Combinación de superficies de contacto deslizantes
Acero/acero, estándar
Constante de material
330
Dimensión del chaflán del agujero
min. min.0.3 mm
Diámetro del camino de rodadura del aro interior
10 mm
Factor de carga dinámica específica
100 N/mm²
Mantenimiento
Requiere relubricación
Material, aro exterior
Acero para rodamientos
Material, aro interior
Acero para rodamientos
Ángulo de inclinación
13 °
Rosca
M 6

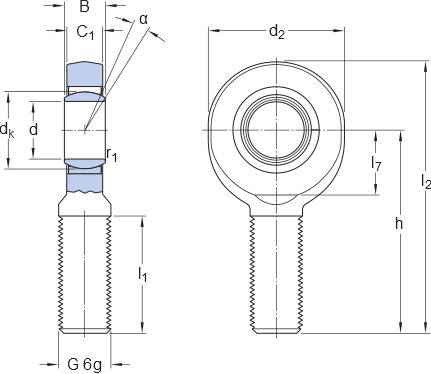

Diámetro exterior del ojo del soporte
22 mm
Altura de la cara del extremo del vástago al ojo de la cabeza de articulación central
36 mm
Altura del centro, soporte (desde el extremo del vástago)
36 mm
Ancho de la cabeza
max. max.4.5 mm
Ancho del aro interior del rodamiento
6 mm
Ancho del ojo del soporte
4.5 mm
Característica de fijación, vástago de la cabeza de articulación
Rosca macho a la derecha
Distancia del chaflán del vástago al ojo de la cabeza de articulación central
min. min.10 mm
Diámetro de la cabeza
max. max.22 mm
Diámetro del agujero del aro interior del rodamiento
6 mm
Longitud (altura) del soporte
max. max.49 mm
Longitud de rosca
min. min.16 mm
Longitud del soporte, total
49 mm
