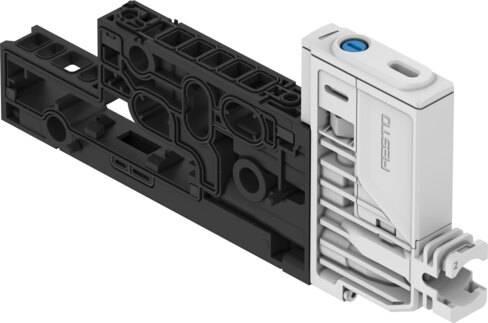

Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Altura nominal de utilización
<= 2000 m NHN
Cantidad máxima de bobinas
32
Categoría de sobretensión
II
Certificación
RCM
Circuito protector inductivo
Integrada
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Compatible con
Terminal de válvulas VTUX-A-P
Conexión neumática 1
para cartucho de 15 mm
Conexión neumática 5
para cartucho de 15 mm
Conformidad PWIS
VDMA24364-B1/B2-L
Consumo de potencia a 24VDC
0.65 W
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 27 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 13 mA
Control eléctrico
Interfaz AP
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Diagnosis mediante LED
Diagnosis por módulo
Alimentación de tensión de carga
Diagnosis por comunicación interna
Desconexión de carga
Sobretensión de sistema electrónico/sensores
Subtensión de sistema electrónico/sensores
Dimensiones: ancho x largo x alto
35,2 mm x 117,2 mm x 56,1 mm
Estructura del terminal de válvulas
Tamaños de válvulas combinables
Fluctuaciones de tensión admisibles de carga
± 10 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de ensuciamiento
2
Grado de protección
IP65
Humedad relativa del aire
5 - 95 %
Interfaz de comunicación, protocolo
AP
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Según la normativa RoHS del Reino Unido
Material de la abrazadera
Acero inoxidable de alta aleación
Material de la placa base
Reforzado con PA
Material de la tapa
Reforzado con PA
Material de las juntas
NBR
Material de las tuercas
Acero inoxidable de alta aleación
Material del casquillo
Acero inoxidable de alta aleación
Máx. altura de montaje
3500 m
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Par de apriete máx. para montaje mural
6 Nm
Parámetros de módulo
Configuración de supervisión de la tensión de alimentación de la carga PL
Comportamiento en estado de error
Peso del producto
126.7 g
Posición de la conexión
Lateral
Protección contra contacto directo e indirecto
PELV
SELV
Protección contra inversión de polaridad
sí
Protección por fusible (cortocircuito)
Fusible electrónico interno por canal
Protocolo
AP
Puenteo en cortes de red
10 ms
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Separación de potencial salidas canal - comunicación interna
sí
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Símbolo KC
KC-CEM
Subtensión de la carga/válvulas (mensaje de diagnosis)
≤21.1 V
Tamaño
1
2
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Con taladro pasante para tornillo M5
Tipo de fijación de la placa base
Con taladro pasante
Volumen máximo de direcciones para salidas
4 byte
