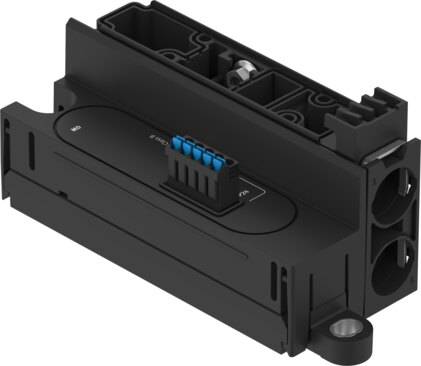

Alimentación del aire de pilotaje
Interno
Altura nominal de utilización
<= 2000 m NHN
Cantidad máx. de posiciones de válvula
1
Cantidad máxima de bobinas
2
Característica del eyector
Alto vacío
Caudal de aspiración máximo contra atmósfera
24 l/min
Certificación
RCM
Circuito protector inductivo
Integrada
Clase de resistencia a la corrosión CRC
2 - riesgo de corrosión moderado
Compatible con
Terminal de válvulas VTUX-A-S
Conexión neumática 2
QS-4
QS-6
QS-8
QS-5/32
QS-1/4
QS-5/16
Para tubo flexible con diámetro exterior 4 mm
Para tubo flexible con diámetro exterior 6 mm
Para tubo flexible con diámetro exterior 8 mm
Para tubo flexible de diámetro exterior 5/32"
Para tubo flexible de diámetro exterior 1/4"
Para tubo flexible de diámetro exterior 5/16"
Conformidad PWIS
VDMA24364-B1/B2-L
Consumo de potencia a 24VDC
0.65 W
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 27 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 2,5 mA
Control eléctrico
Interfaz AP
Diagnosis por comunicación interna
Desconexión de carga
Sobretensión de sistema electrónico/sensores
Subtensión de sistema electrónico/sensores
Diámetro nominal de la tobera Laval
0.95 mm
Dimensiones: ancho x largo x alto
12,55 mm x 150,8 mm x 68,8 mm
Ejecución del silenciador
Abierto
Elemento de ajuste
Tornillo de cabeza ranurada
Fluctuaciones de tensión admisibles de carga
± 10 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 10 %
Función de la válvula
2x3/2 válvulas monoestables, normalmente cerradas
Función integrada
Impulso de expulsión eléctrico
Válvula eléctrica de impulso de expulsión
Estrangulador
Sensor de presión
Transmisores de presión
Válvula de cierre eléctrica
Función de ahorro de aire, eléctrica
Válvula de antirretorno
Silenciador abierto
con módulo distribuidor eléctrico
Grado de protección
IP65
Humedad relativa del aire
5 - 95 %
Indicación del estado de señal
sí
Interfaz de comunicación, protocolo
AP-COM
Longitud
150.8 mm
Magnitud de medición
Presión relativa
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Según la Directiva RoHS de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Margen de medición de presión
-14.5 psi ... 14.5 psi
Material de la abrazadera
Acero inoxidable de alta aleación
Material de la junta tórica
HNBR
NBR
Material de la lámina
Poliéster
Material de la placa base
Reforzado con PA
Material de la tapa
Reforzado con PA
Material de la tobera interior
POM
Material de las juntas
HNBR
NBR
Material de las tuercas
Acero inoxidable de alta aleación
Material de los tornillos
Acero inoxidable de alta aleación
Material del casquillo
Aleación de forja de aluminio
Material del cuerpo
Reforzado con PA
Material del eyector
Aleación de forja de aluminio
Material del silenciador
PP
Espuma de PU
Material del tornillo de regulación
Reforzado con PA
Máx. altura de montaje
2000 m
Medio de funcionamiento
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Medio de mando
Aire comprimido según ISO 8573-1:2010 [7:4:-]
Nota sobre el grado de protección
En estado montado
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre el medio de trabajo/mando
Aceite de éster < 0,1mg/m³, según ISO 8573-1:2010 [-:-:2].
Funcionamiento con lubricación imposible
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias
Observar la caída de tensión
Patrón uniforme
12.55 mm
Peso del producto
68 g
Posición de montaje
Cualquiera
Precisión en ±%FS
3 %FS
Presión de control MPa
0.2 MPa ... 0.7 MPa
Presión de funcionamiento
2 bar ... 7 bar
Presión de funcionamiento para caudal de aspiración máx.
58 psi
Presión de funcionamiento para vacío máximo
55.1 psi
Presión de mando
2 bar ... 7 bar
Presión nominal de funcionamiento
87 psi
Principio de medición
Piezorresistivo
Principio de sellado
Blando
Protección contra inversión de polaridad
sí
Puenteo en cortes de red
10 ms
Repetibilidad del valor de conmutación FS
1 %
Resistencia a las vibraciones
Control para el transporte con grado de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Control de impactos con grado de severidad 2, según FN 942017-5 y EN 60068-2-27
Separación de potencial salidas canal - comunicación interna
sí
Separación potencial entre las tensiones de alimentación del sistema electrónico/los sensores y la carga/las válvulas
sí
Símbolo
00997563
Símbolo KC
KC-CEM
Tamaño de válvula
10 mm
Temperatura ambiente
-5 °C ... 50 °C
Temperatura de almacenamiento
-20 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tiempo de alimentación de aire a presión de funcionamiento nominal
0.39 s
Tipo de accionamiento
Eléctrico
Tipo de control
Servopilotado
Tipo de fijación
Tirante
Tipo de indicación
LED
Vacío máximo
0.093 MPa
