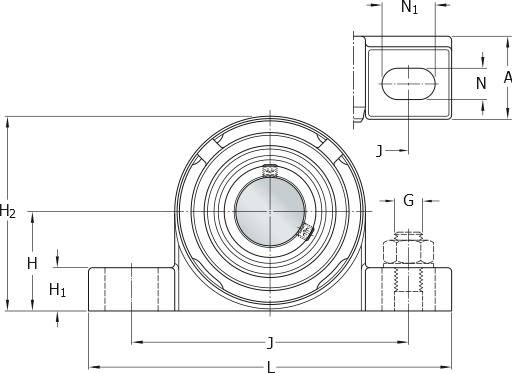

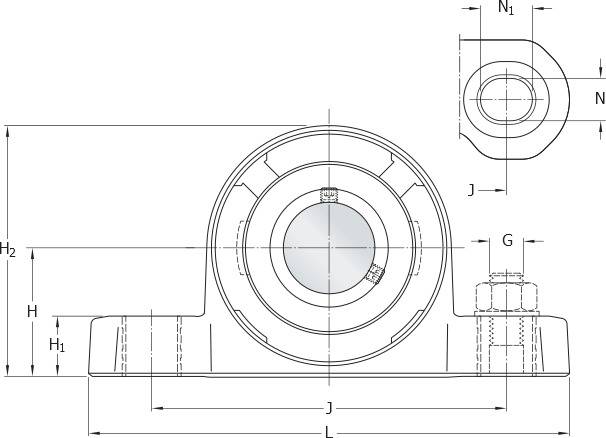

Altura del centro (soporte de pie)
53.98 mm
Altura del pie
19.05 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
33.2 kN
Capacidad de carga estática básica
21.6 kN
Carga límite de fatiga
0.915 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-01
Distancia del centro entre los agujeros para tornillos
146.05 mm
Distancia entre los tornillos de fijación
146.05 mm
Diámetro de los tornillos de fijación
12.7 mm
Diámetro del agujero
44.45 mm
DIÁMETRO DEL EJE
44.45 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
2.15 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

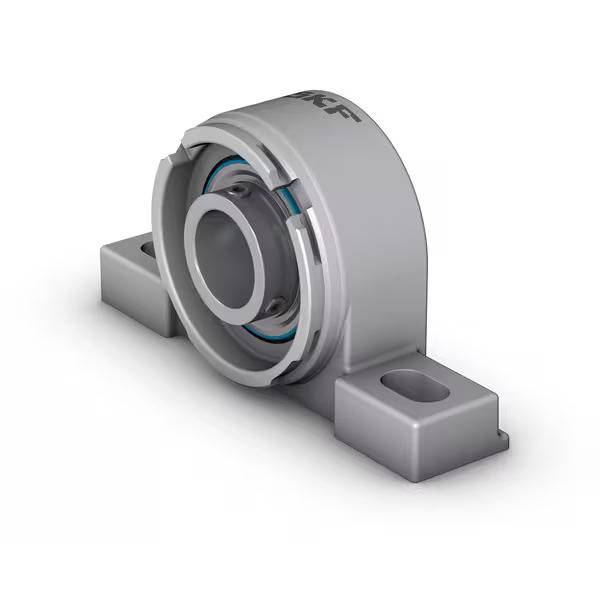

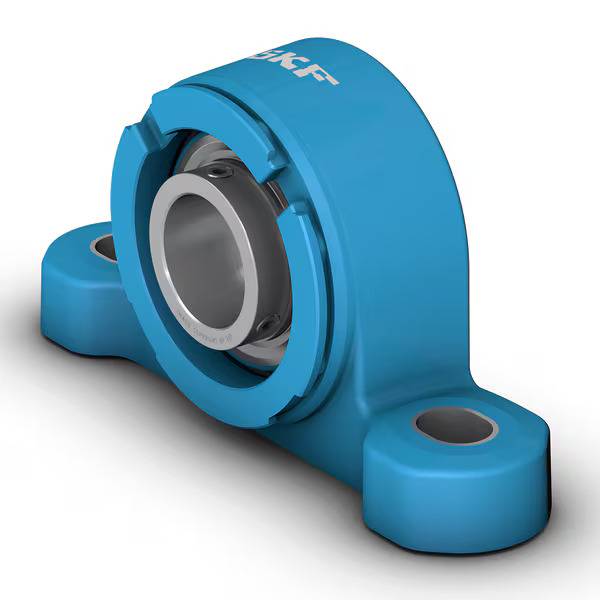

Tipo de soporte
Pillow block, normal base
Velocidad límite
4 300 r/min
Ancho del aro interior
49.2 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
107.95 mm
Longitud total
189.71 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈56.8 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
20.64 mm
Ancho del rodamiento, total
49.2 mm
Ancho total del soporte
51.2 mm
Diámetro del agujero del tornillo de fijación
16.67 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
6.5 N·m
Cumplimiento con el estándar
Norma estadounidense
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
30.2 mm
Tamaño de llave hexagonal para tornillo de fijación
3.969 mm
Tornillo de fijación
5/16-24 UNF
Altura del centro del asiento esférico
53.98 mm
Ancho de la base
51.2 mm
Ancho superior
29.3 mm
Distancia máxima entre los tornillos de fijación
max. max.153.99 mm
Distancia mínima entre los tornillos de fijación
min. min.138.11 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.579 mm
Diámetro recomendado para los tornillos de fijación, mm
12 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
0.5 in
Para un propósito específico
Para aplicaciones de manipulación de aire
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
2.5 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.113 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
8 mm
