Altura del centro (soporte de pie)
125 mm
Altura del pie
52 mm
Boquilla engrasadora
Con
Cantidad de agujeros para tornillos de fijación
2.0
Capacidad de carga dinámica básica
153 kN
Capacidad de carga estática básica
118 kN
Carga límite de fatiga
4.15 kN
Código UNSPSC
31171536.0
Código eClass
23-05-16-02
Distancia del centro entre los agujeros para tornillos
360.5 mm
Distancia entre los tornillos de fijación
360.5 mm
Diámetro de los tornillos de fijación
30 mm
Diámetro del agujero
95 mm
DIÁMETRO DEL EJE
95 mm
Lubricante
Grasa
Material, rodamiento
Acero para rodamientos
Material, soporte
Fundición
Orificio de relubricación
Con
Peso neto del producto
29 kg
Recubrimiento
Sin
Tipo de agujero para tornillos de fijación
Plano
Tipo de sellado
Contacto estándar

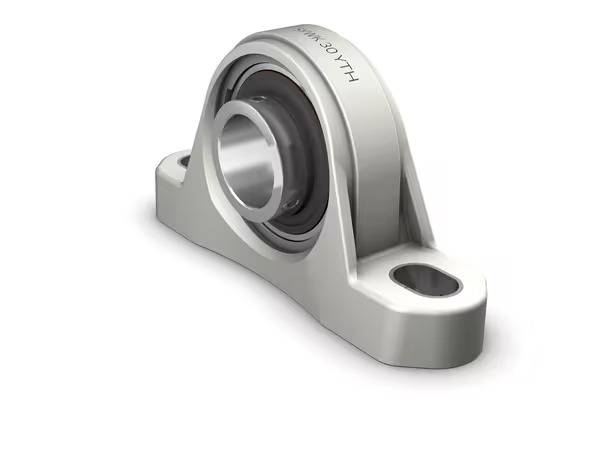

Tipo de soporte
Pillow block, normal base
Velocidad límite
1 850 r/min
Ancho del aro interior
103 mm
Nota
Velocidad límite con tolerancia de eje h6
Tipo de agujero
Cilíndrico
Altura total
253 mm
Longitud total
462 mm
Aro de asiento de caucho
Sin
Diámetro del resalte del aro interior
≈ ≈127.1 mm
Elemento de retención, aro interior
Tornillos de fijación
Longitud del agujero del tornillo de fijación
49.5 mm
Ancho del rodamiento, total
103 mm
Ancho total del soporte
101 mm
Diámetro del agujero del tornillo de fijación
36 mm
Sellado, unidad
Sin
Par de apriete recomendado para el tornillo de fijación
50 N·m
Cumplimiento con el estándar
JIS
Distancia de la cara lateral del dispositivo de fijación al centro del camino de rodadura
62 mm
Tamaño de llave hexagonal para tornillo de fijación
8 mm
Tornillo de fijación
M16x1.5
Altura del centro del asiento esférico
125 mm
Ancho de la base
101 mm
Ancho superior
67 mm
Distancia máxima entre los tornillos de fijación
max. max.374 mm
Distancia mínima entre los tornillos de fijación
min. min.347 mm
Diámetro de la cabeza esférica de la boquilla engrasadora
6.589 mm
Diámetro recomendado para los tornillos de fijación, mm
30 mm
Diámetro recomendado para los tornillos de fijación, pulgadas
1.125 in
Para un propósito específico
Para aplicaciones de manipulación de materiales
Posición angular de la rosca del soporte
45 °
Posición axial de la rosca del soporte
13 mm
Rosca de la boquilla engrasadora
1/8-27 NPT
Rosca del soporte para la boquilla engrasadora
1/8-27 NPT
Sellado, rodamiento
Sello y aro deflector en ambos lados
Tamaño de la llave hexagonal para la boquilla engrasadora
11.11 mm
Tipo de sellado, rodamiento
Contacto estándar
Distancia de la cara lateral del dispositivo de fijación al centro de la rosca
16 mm
