Imagen 1 de MLFI25-250-ZR-N

MLFI25-250-ZR-N

Consultar precio

Módulo lineal

MPN: MLFI25-250-ZR-N Marca: Schaeffler Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por correa

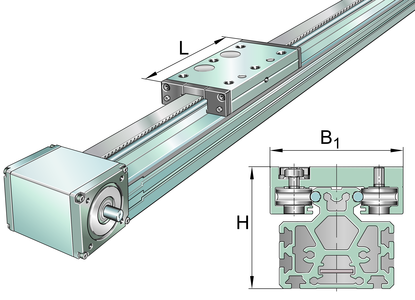

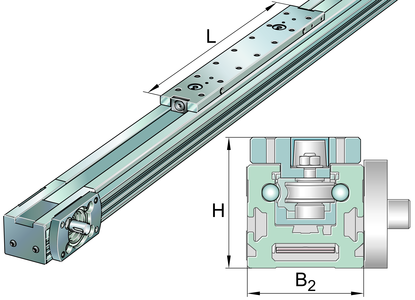

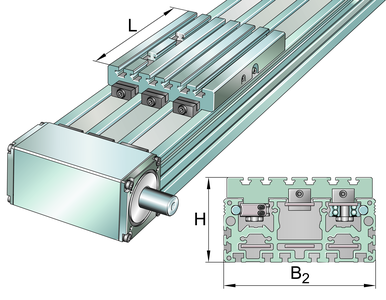

Actuators with internal track roller guidance system and toothed belt drive.Basic design, one driven carriage with fixing slots in carriage

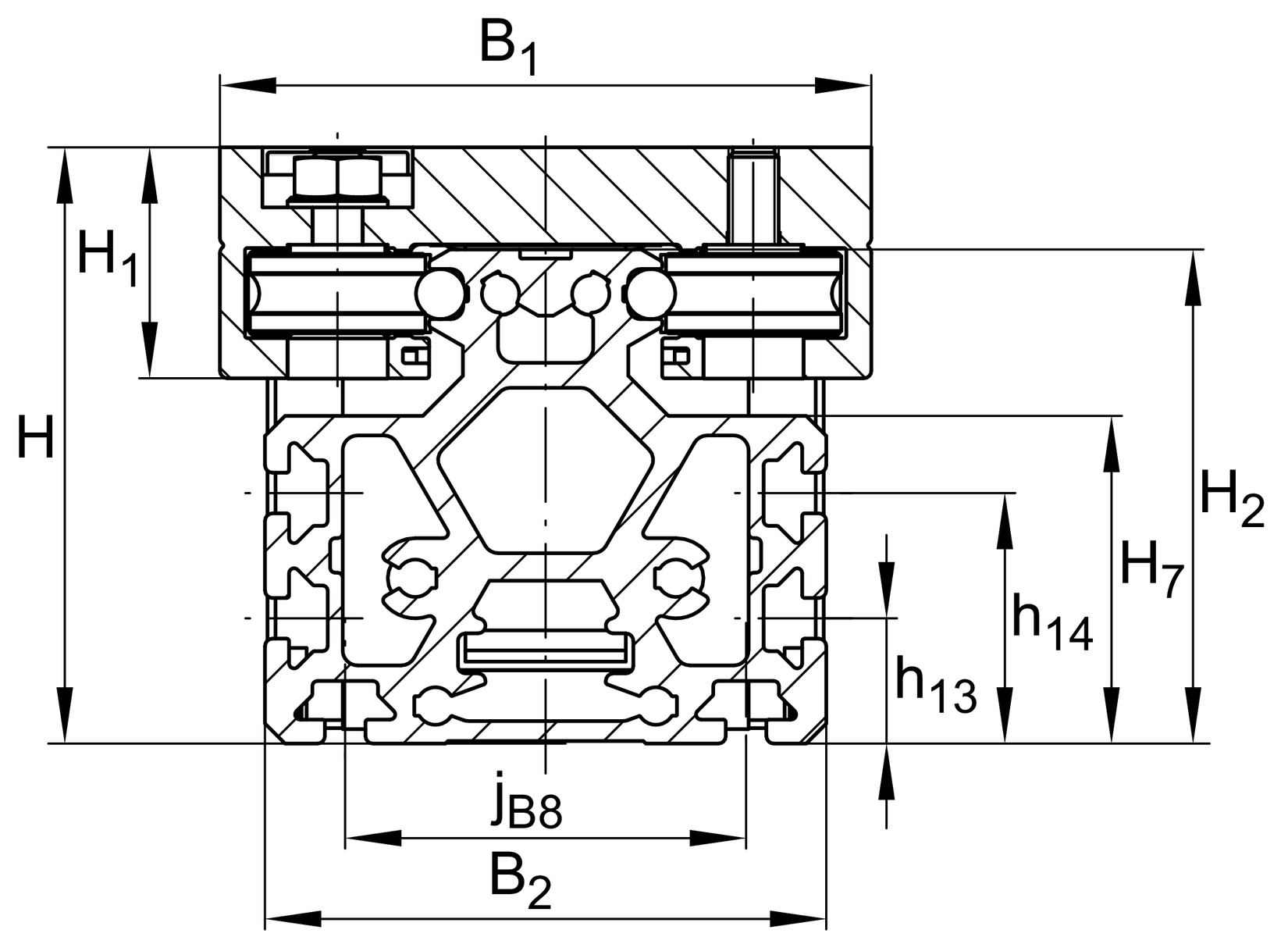

b2 58 mm

H 56 mm

H1 14,2 mm

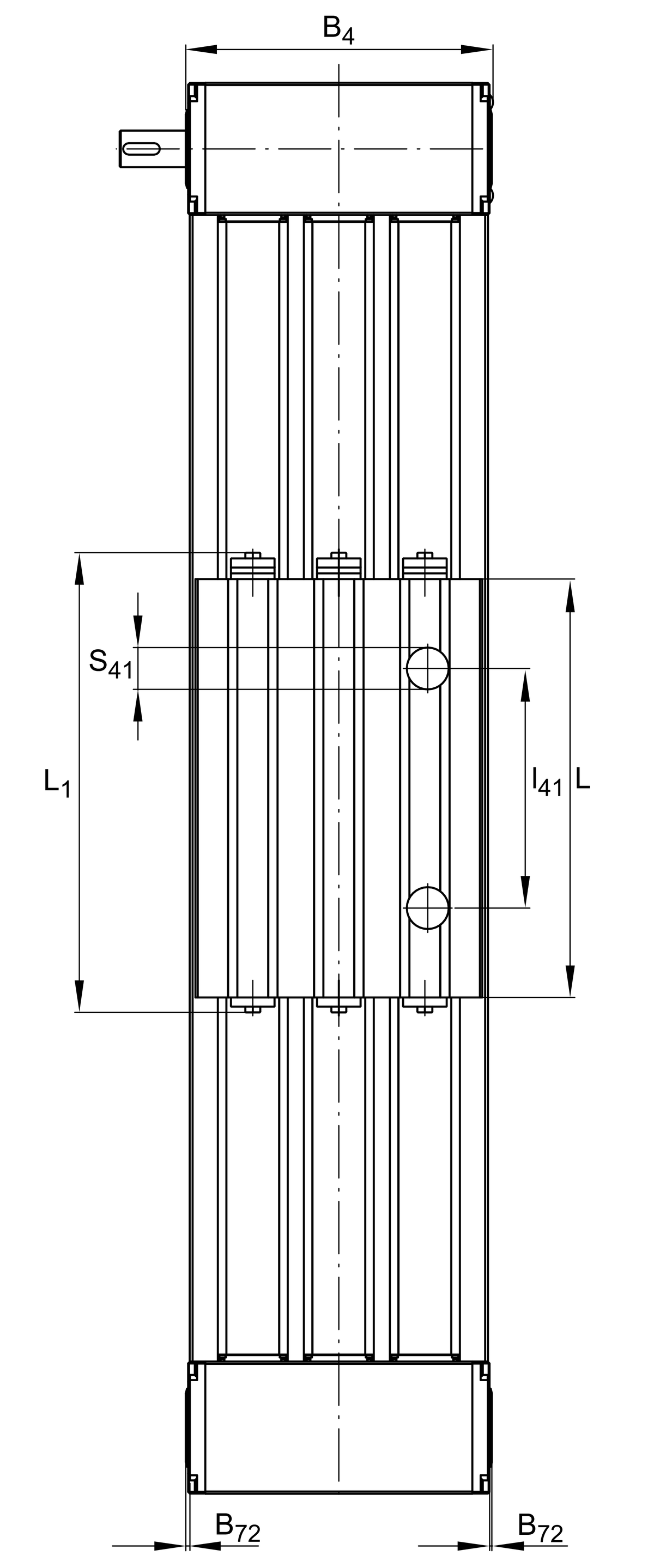

L 250 mm

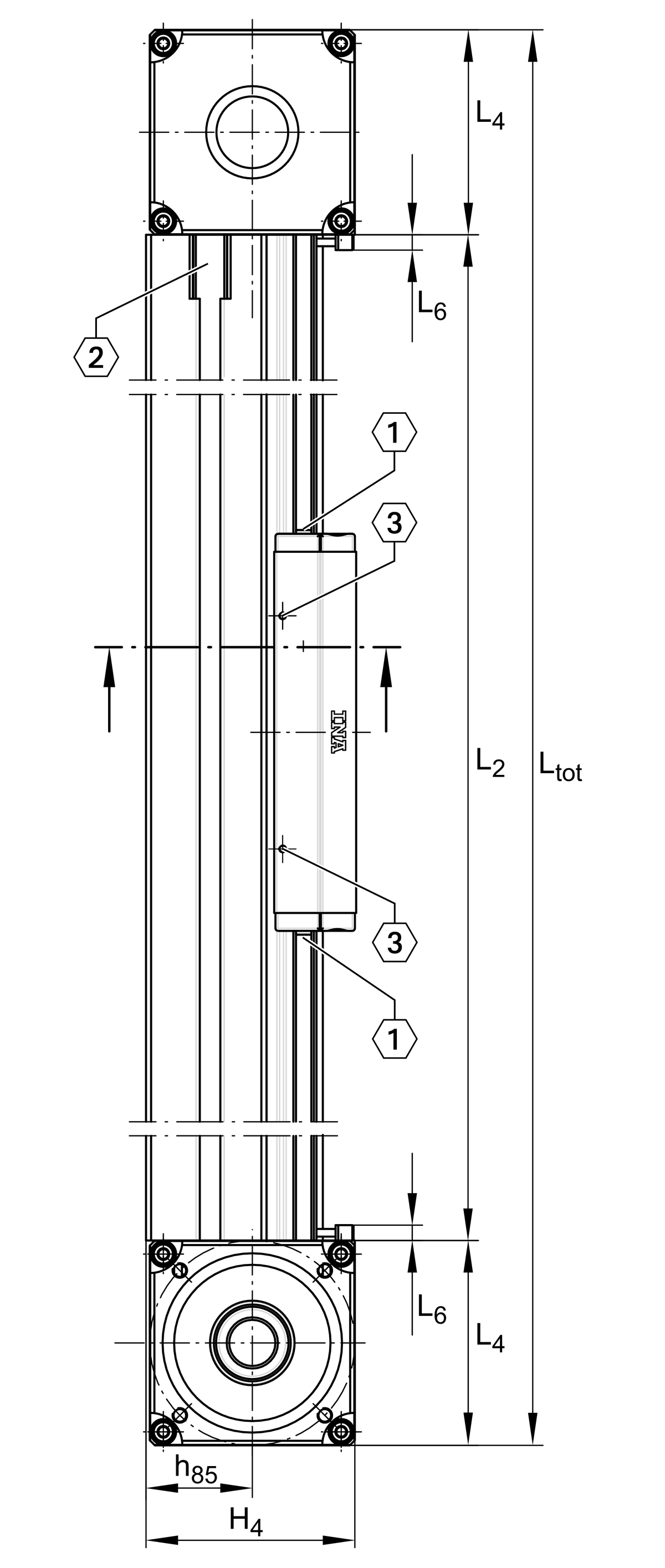

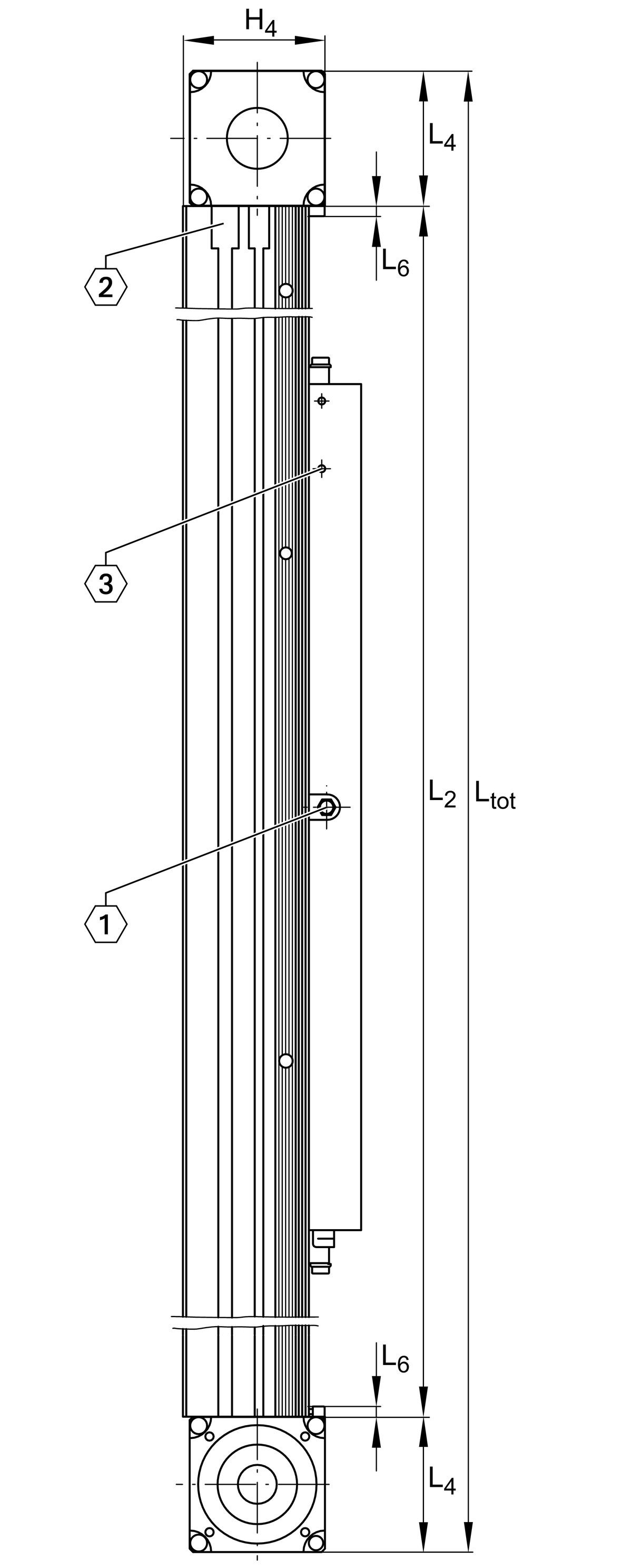

L4 65 mm

S 40 mm

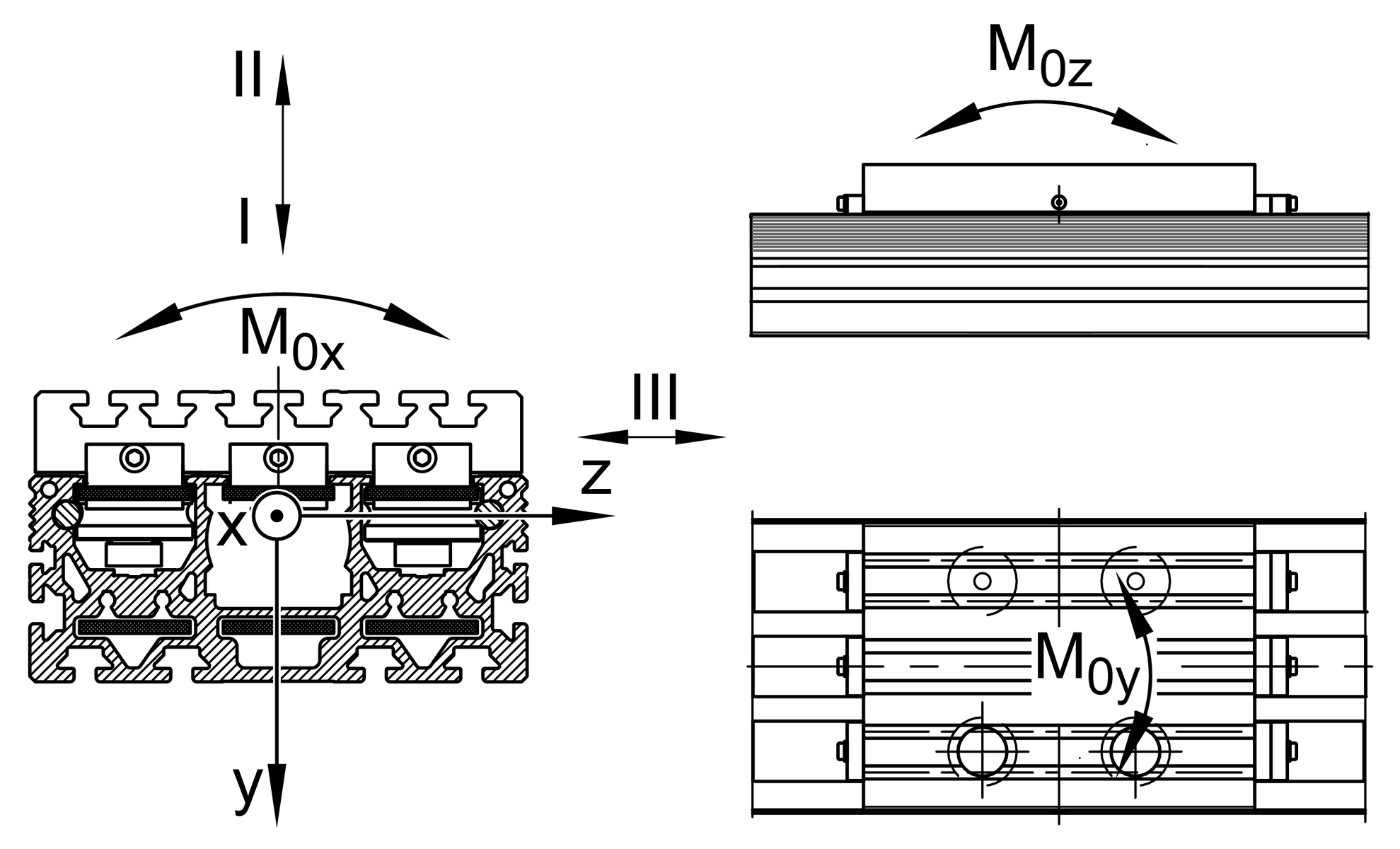

I C 3.400 N

I C0 2.050 N

II C 3.400 N

II C0 2.050 N

III C 7.000 N

III C0 4.150 N

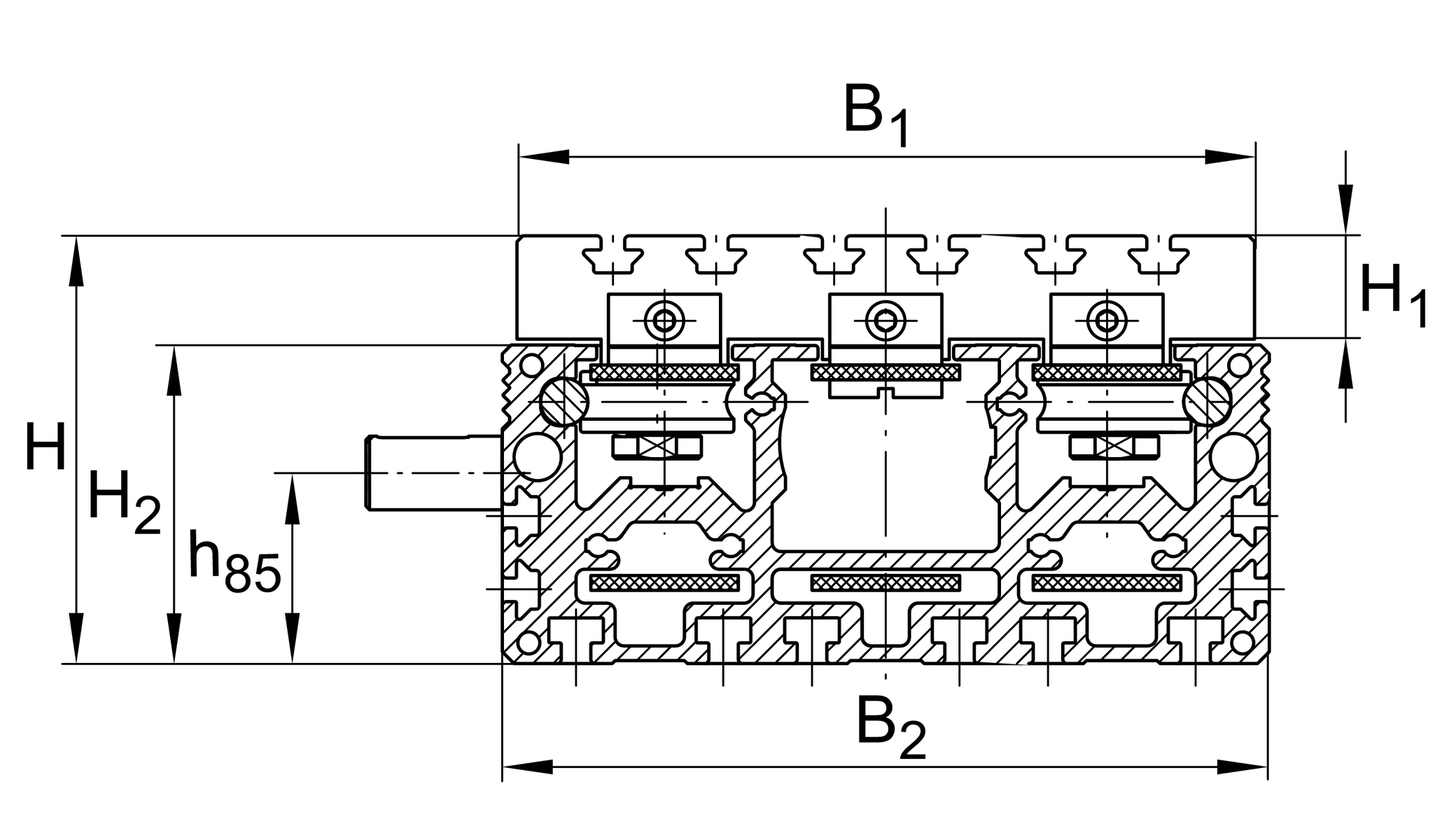

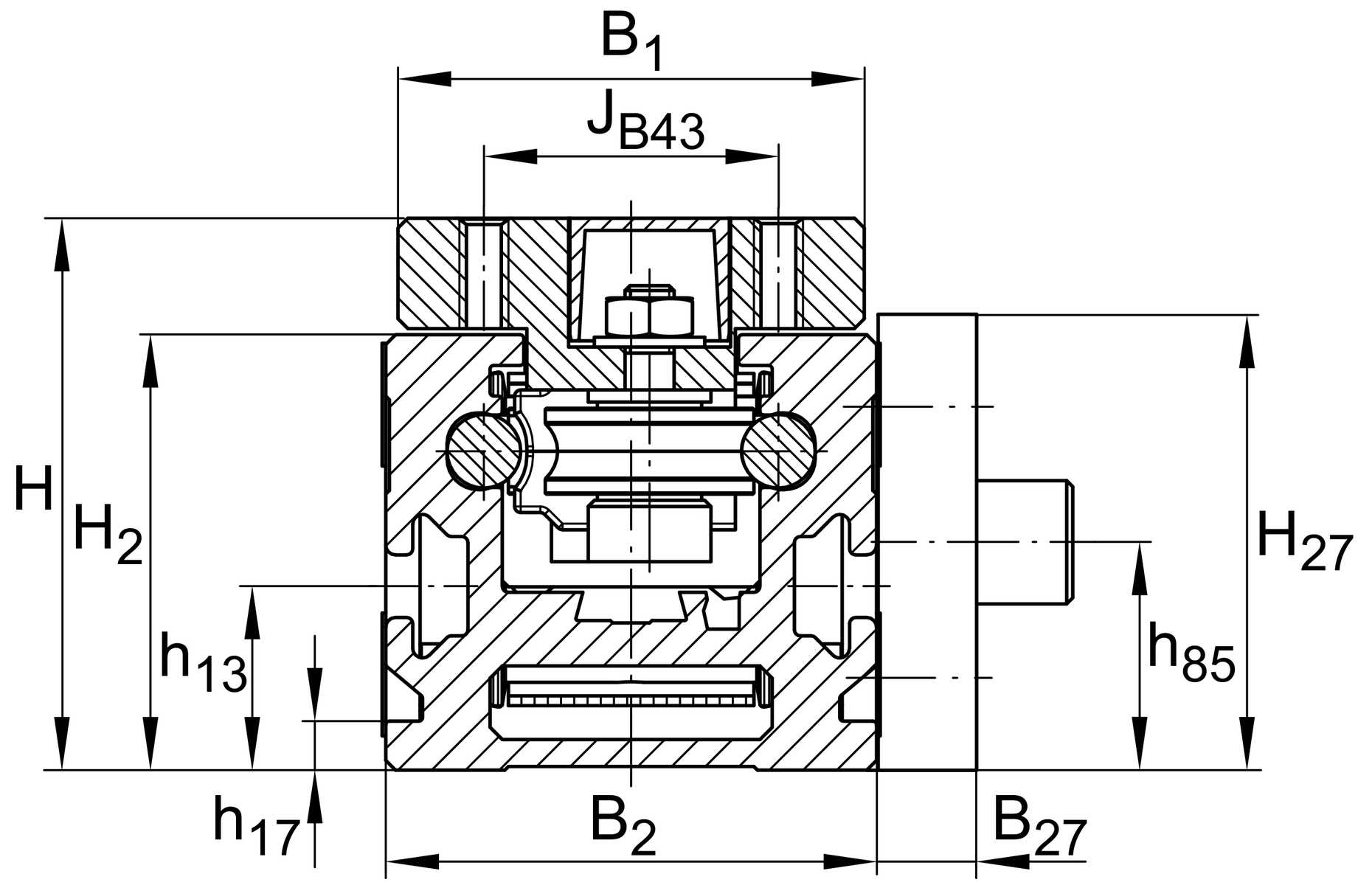

B1 56 mm

H2 41 mm

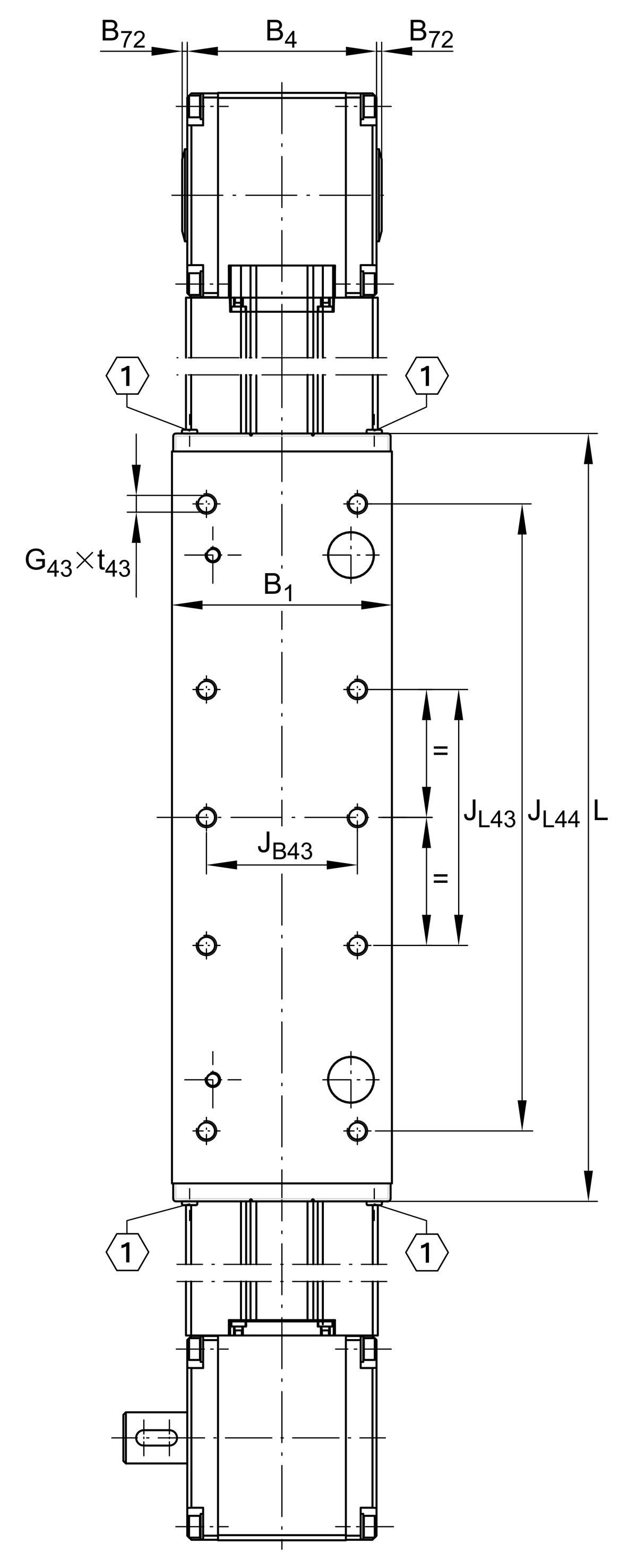

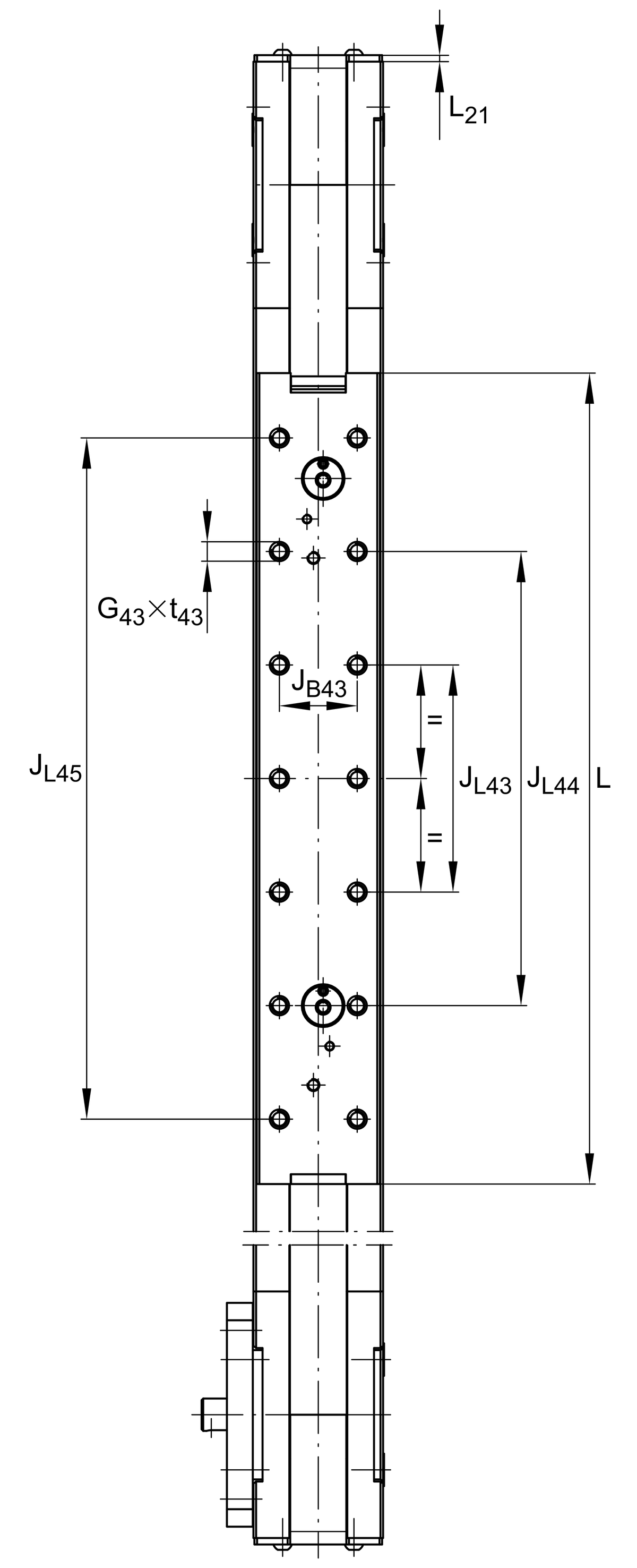

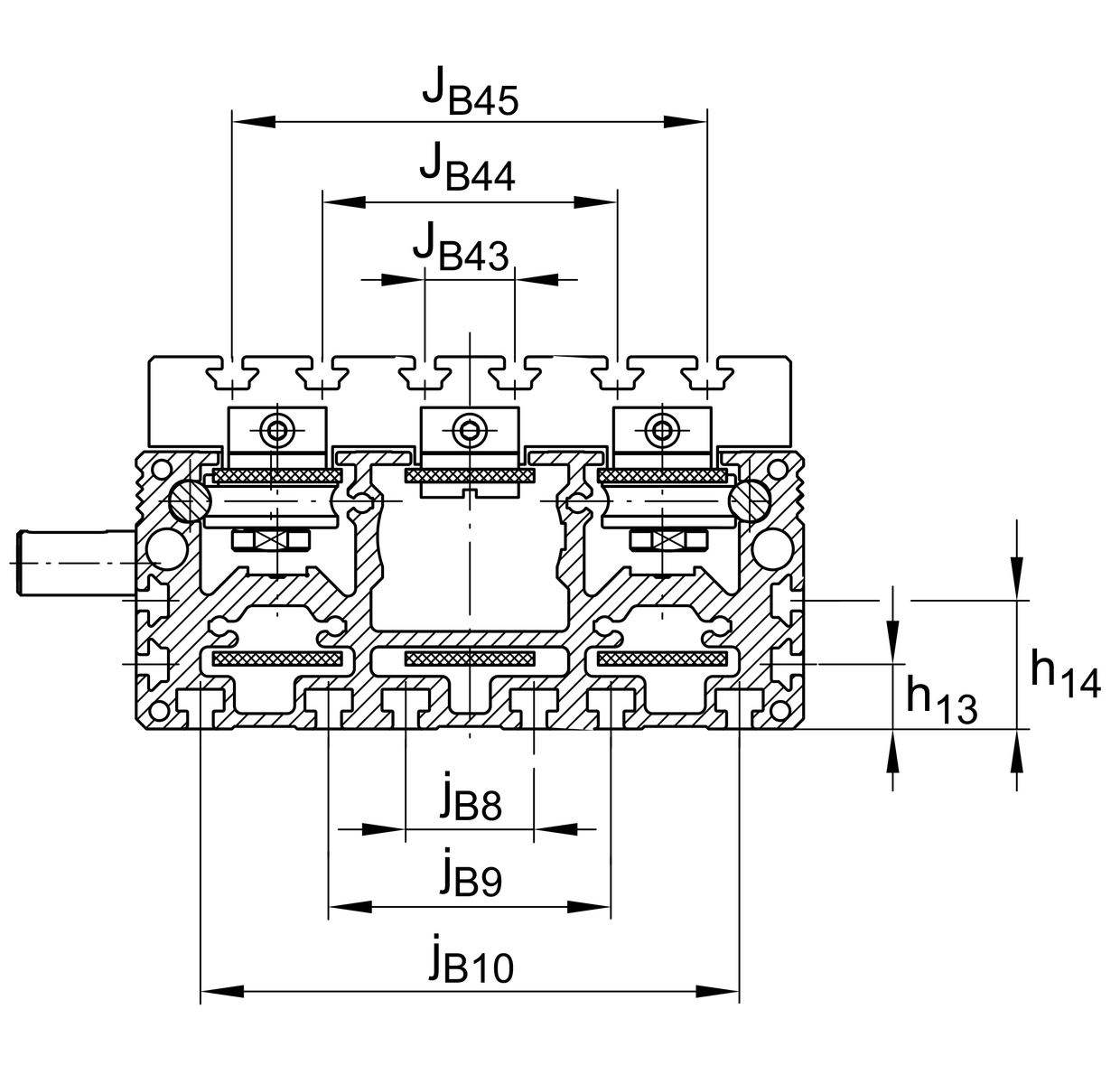

jB43 40 mm

L21 2,5 mm

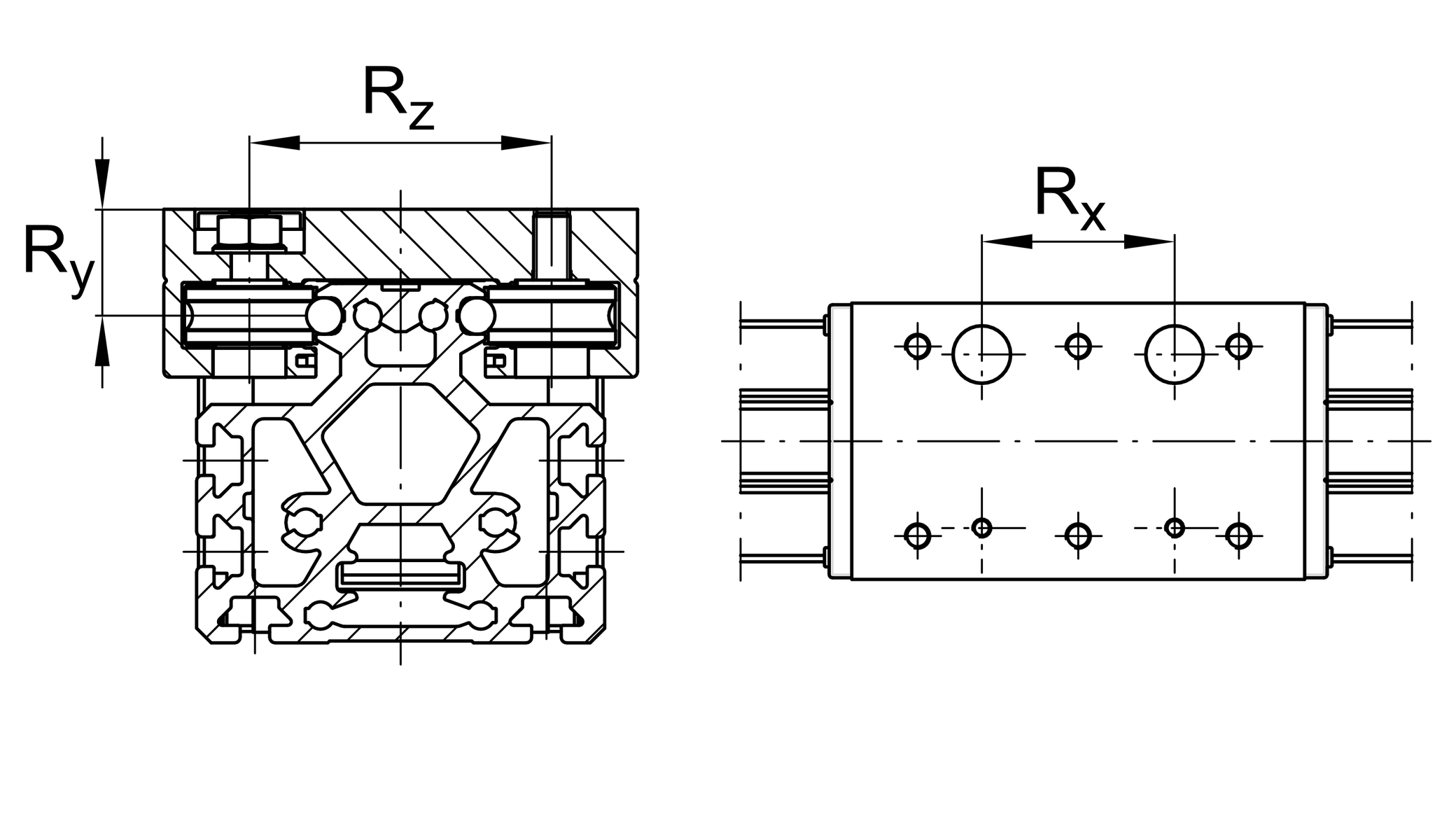

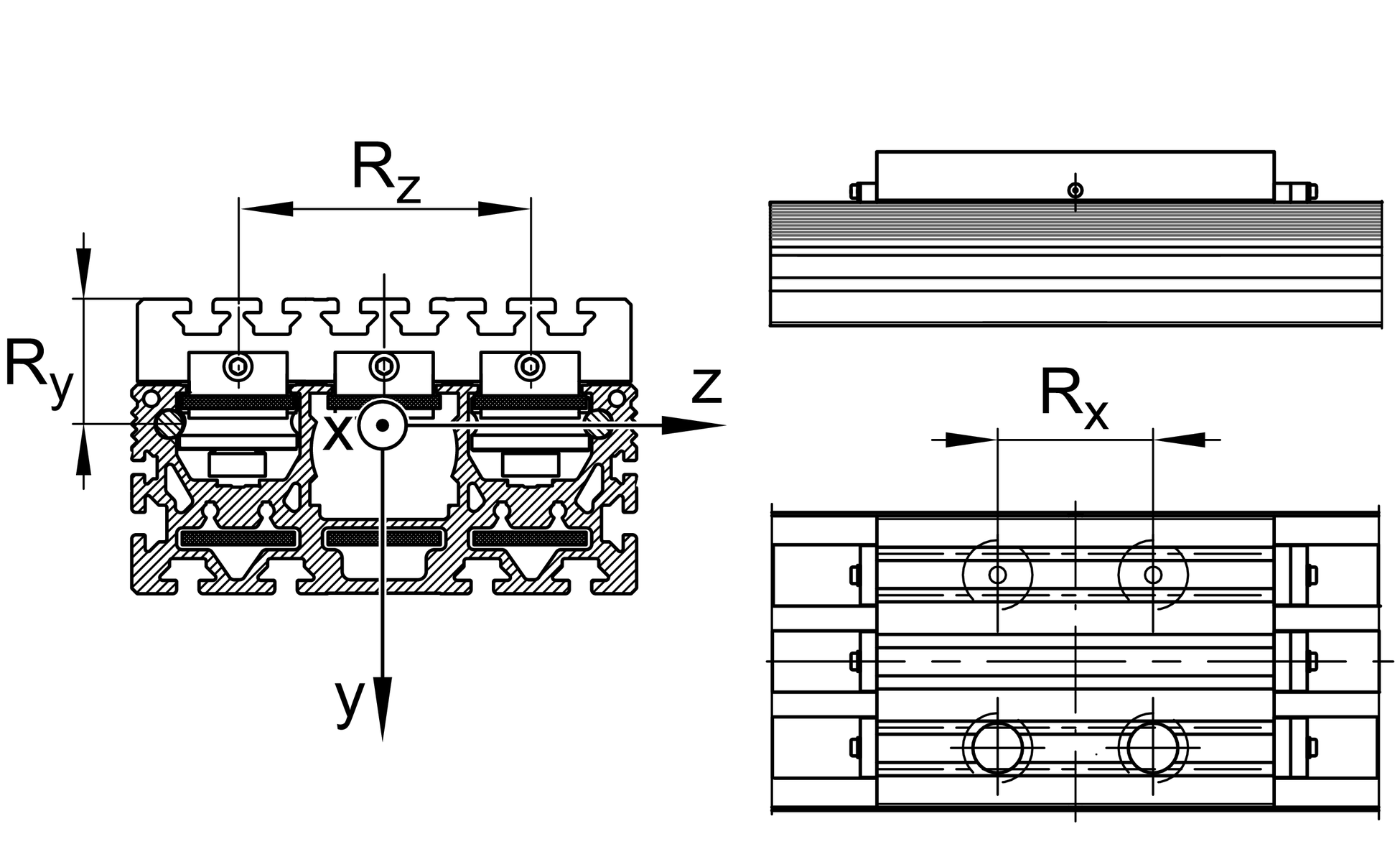

Rx 113 mm

RZ 3 mm

amax 20 m/s2

mLAW 0,71 kg

Vmax 4 m/s

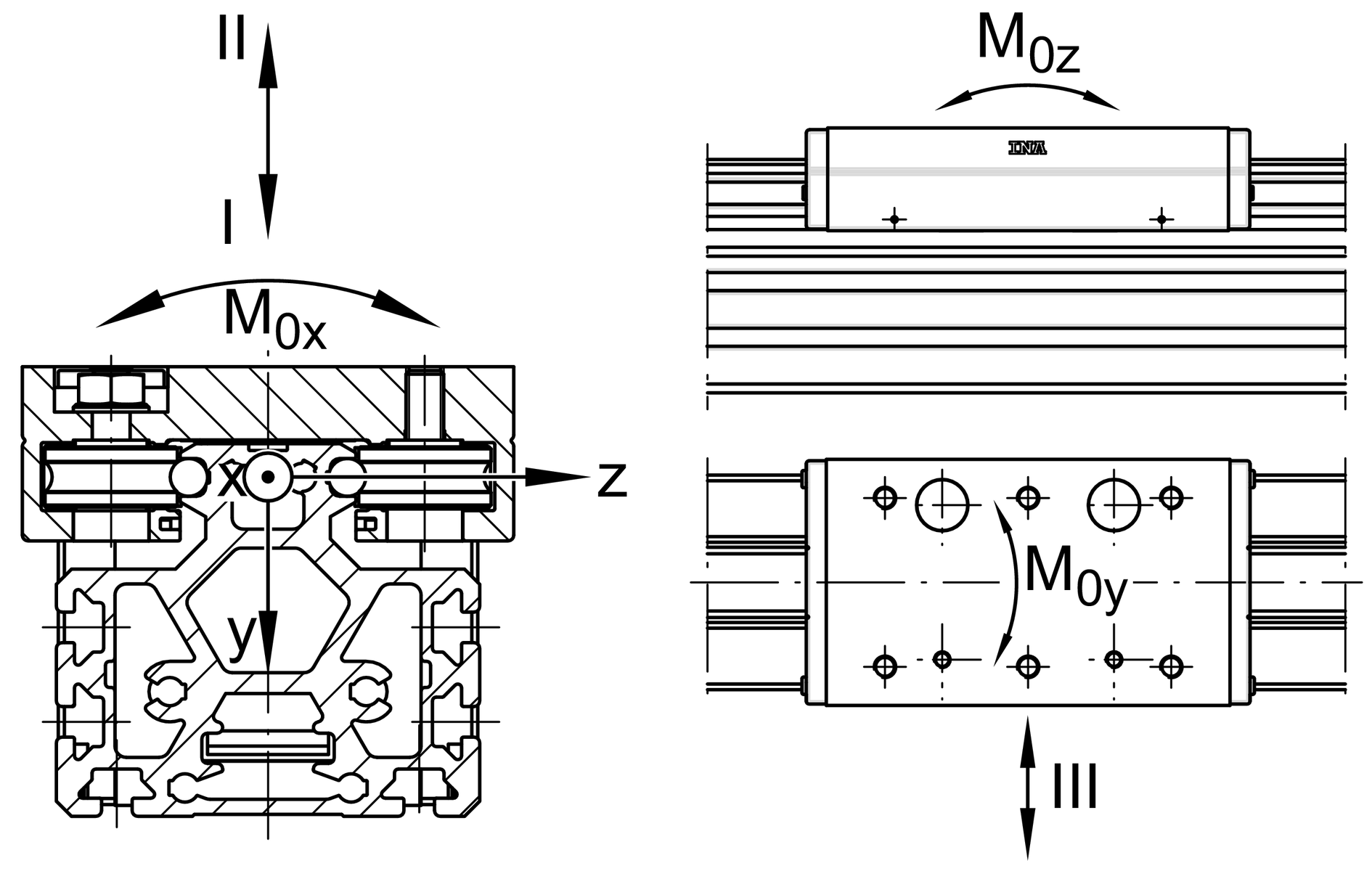

M0x per 32 Nm

M0y per 290 Nm

M0z per 135 Nm

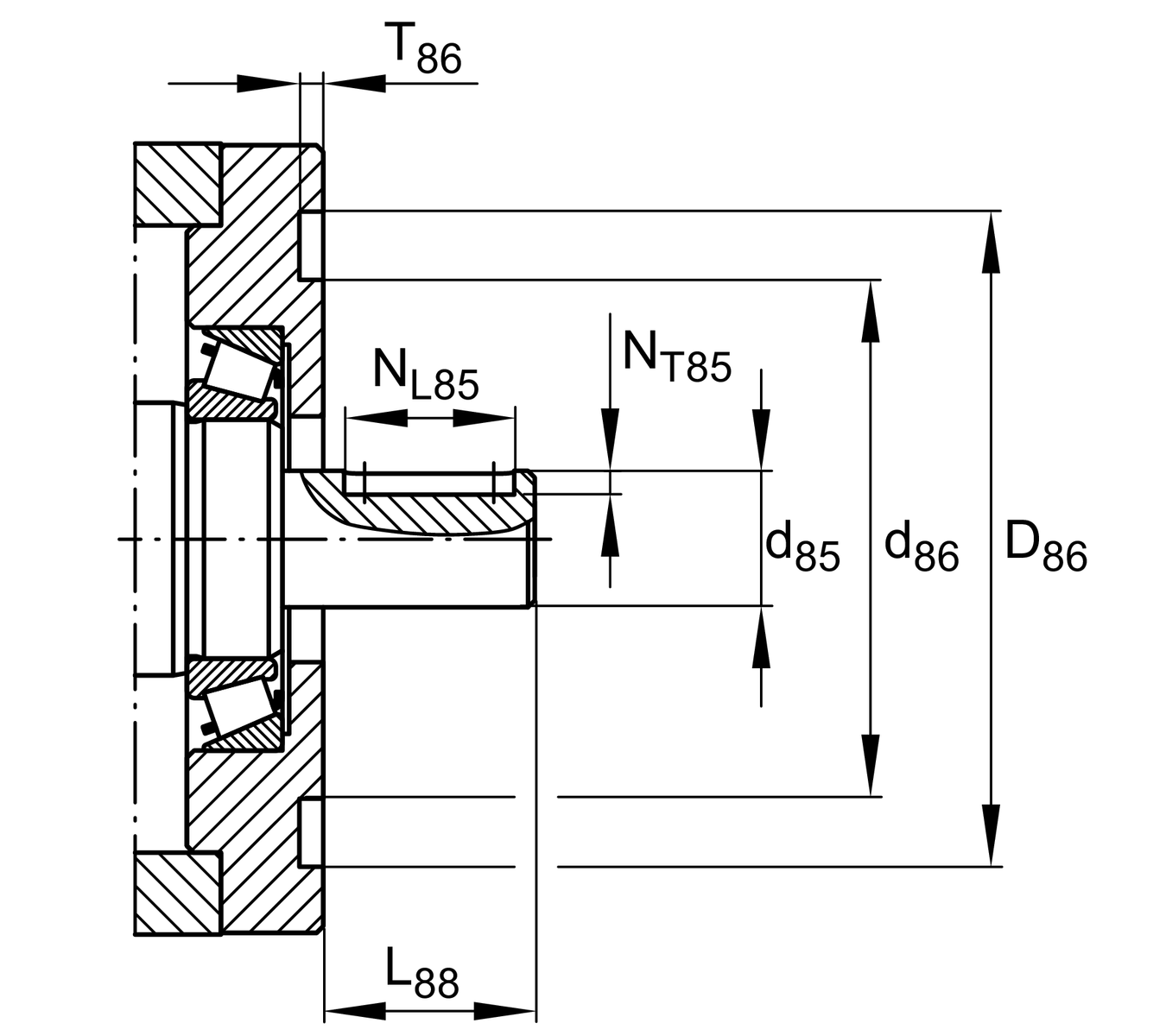

d86 28 mm

Feed (mm/rotation) 85 mm

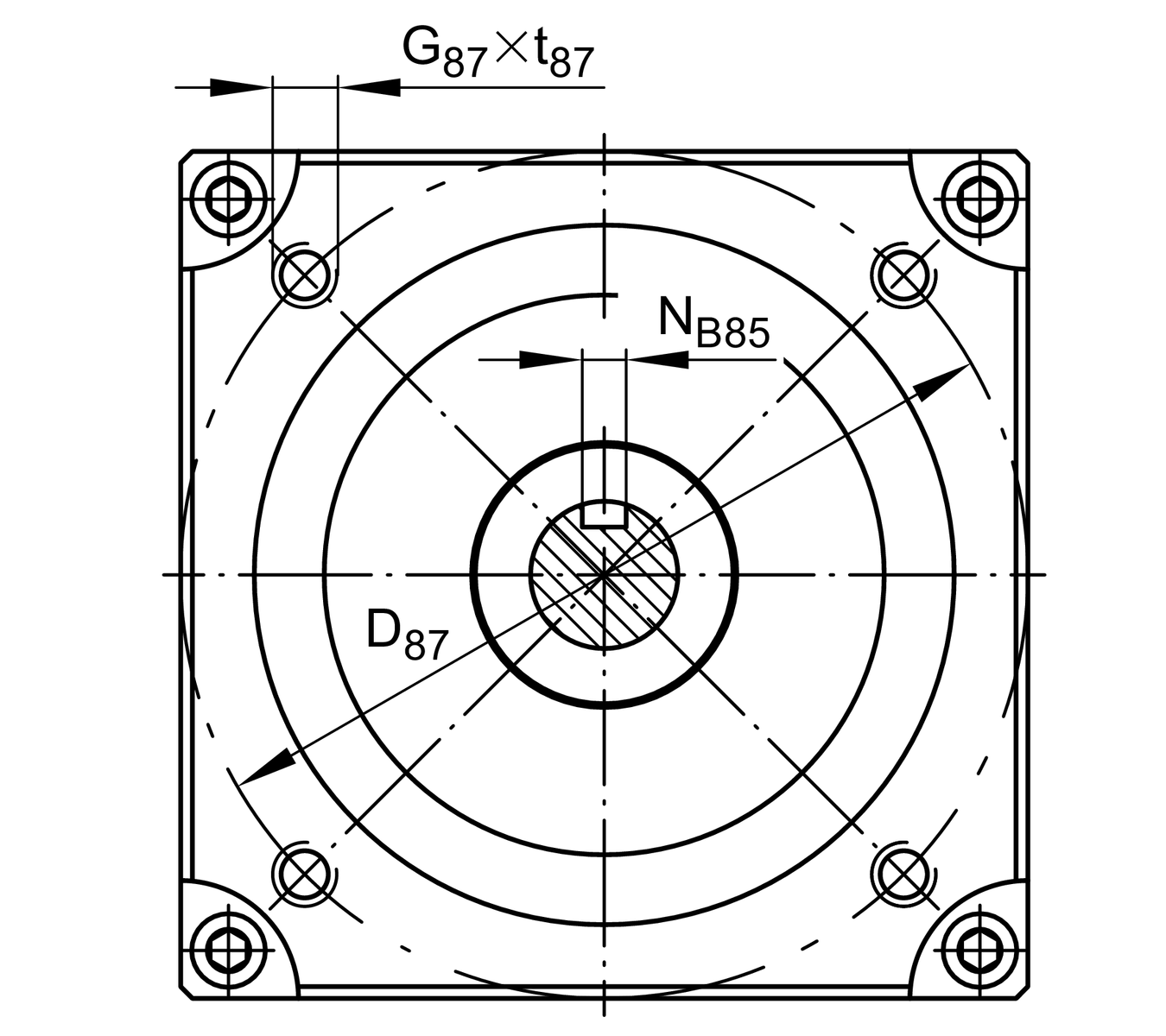

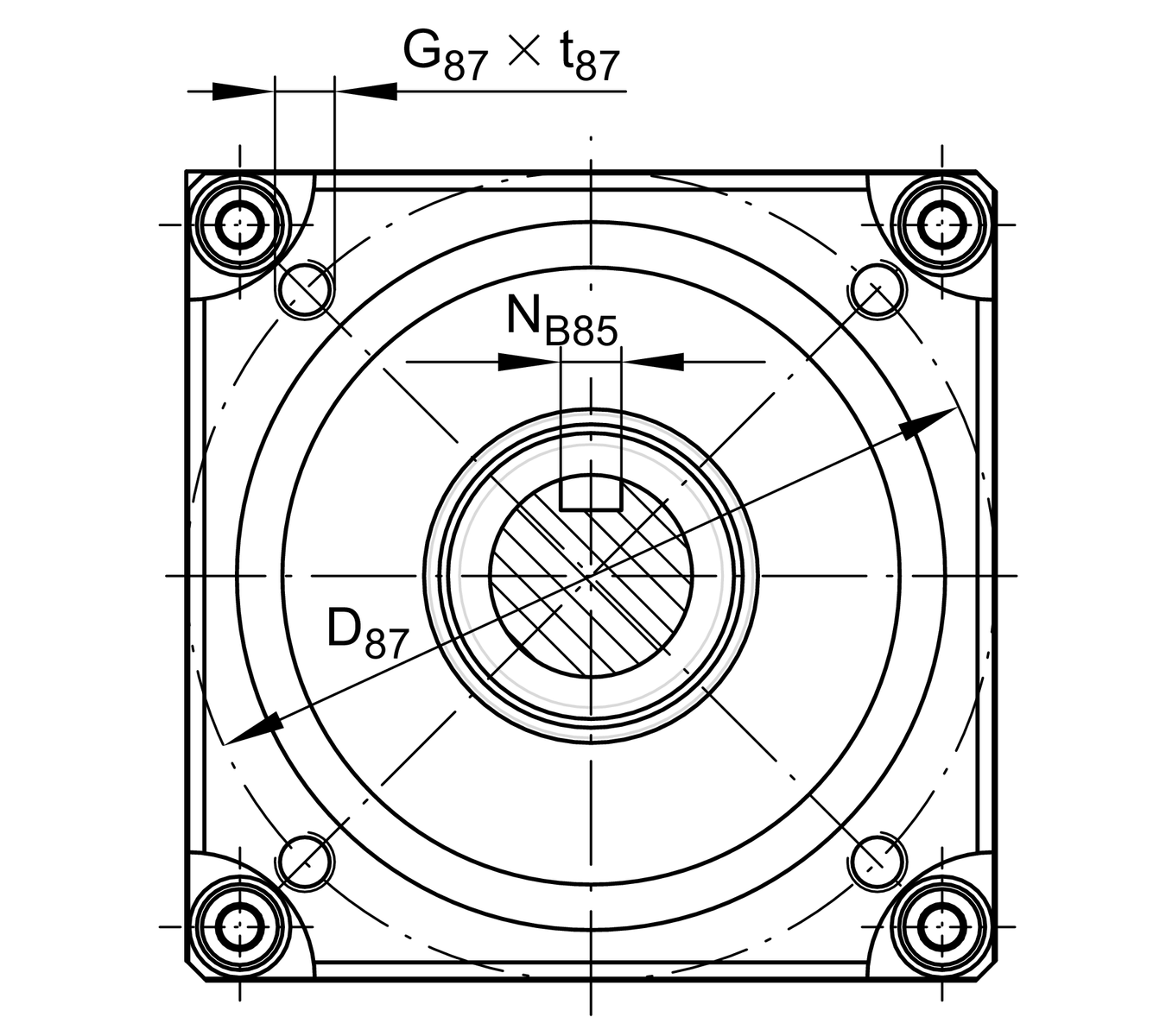

G87 M5

Iy 46 cm4

Iz 17 cm4

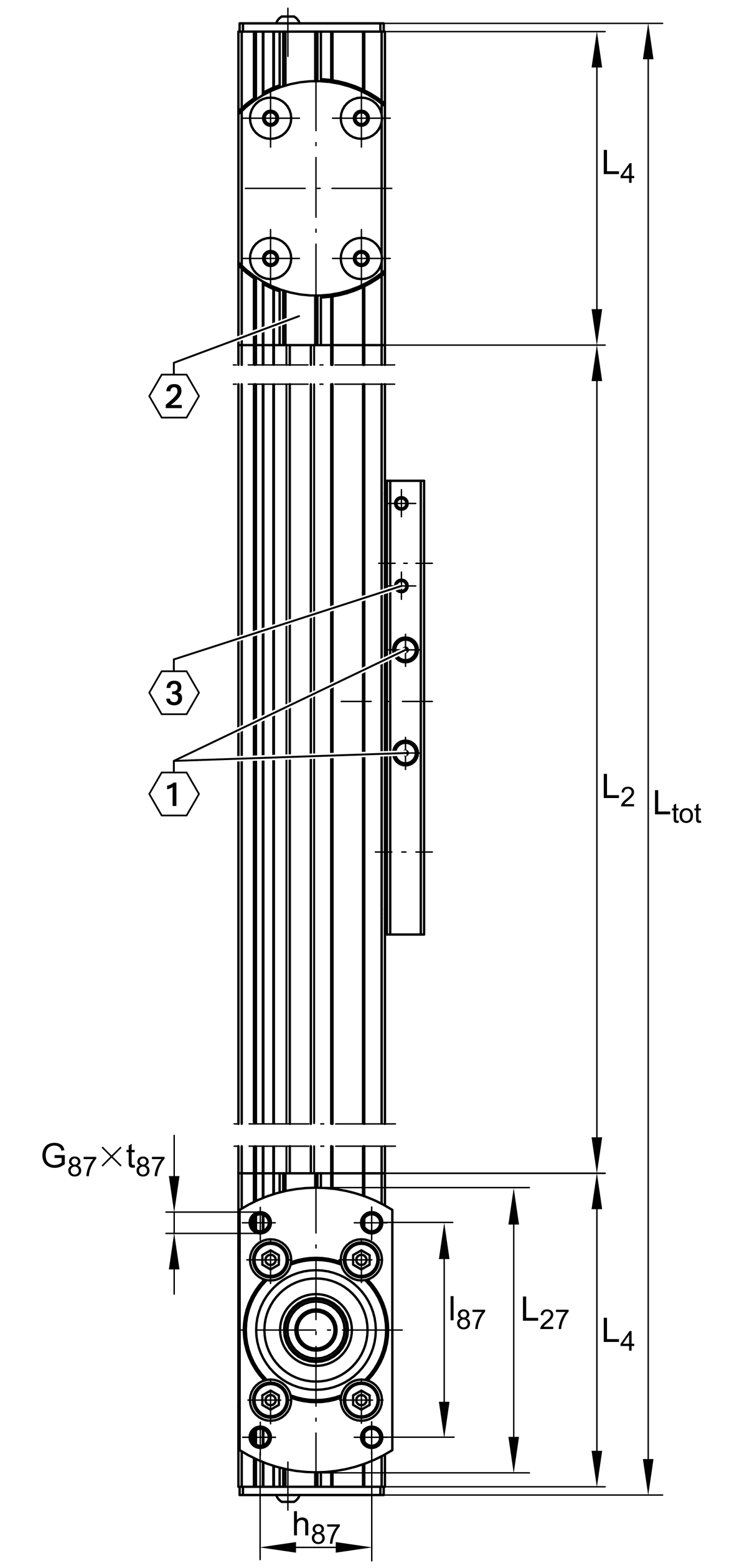

L2 max 4.000 mm

L88 20,5 mm

Mass of Toothed Belt 0,082 kg/m

Max. permissible drive torque 5,6 Nm

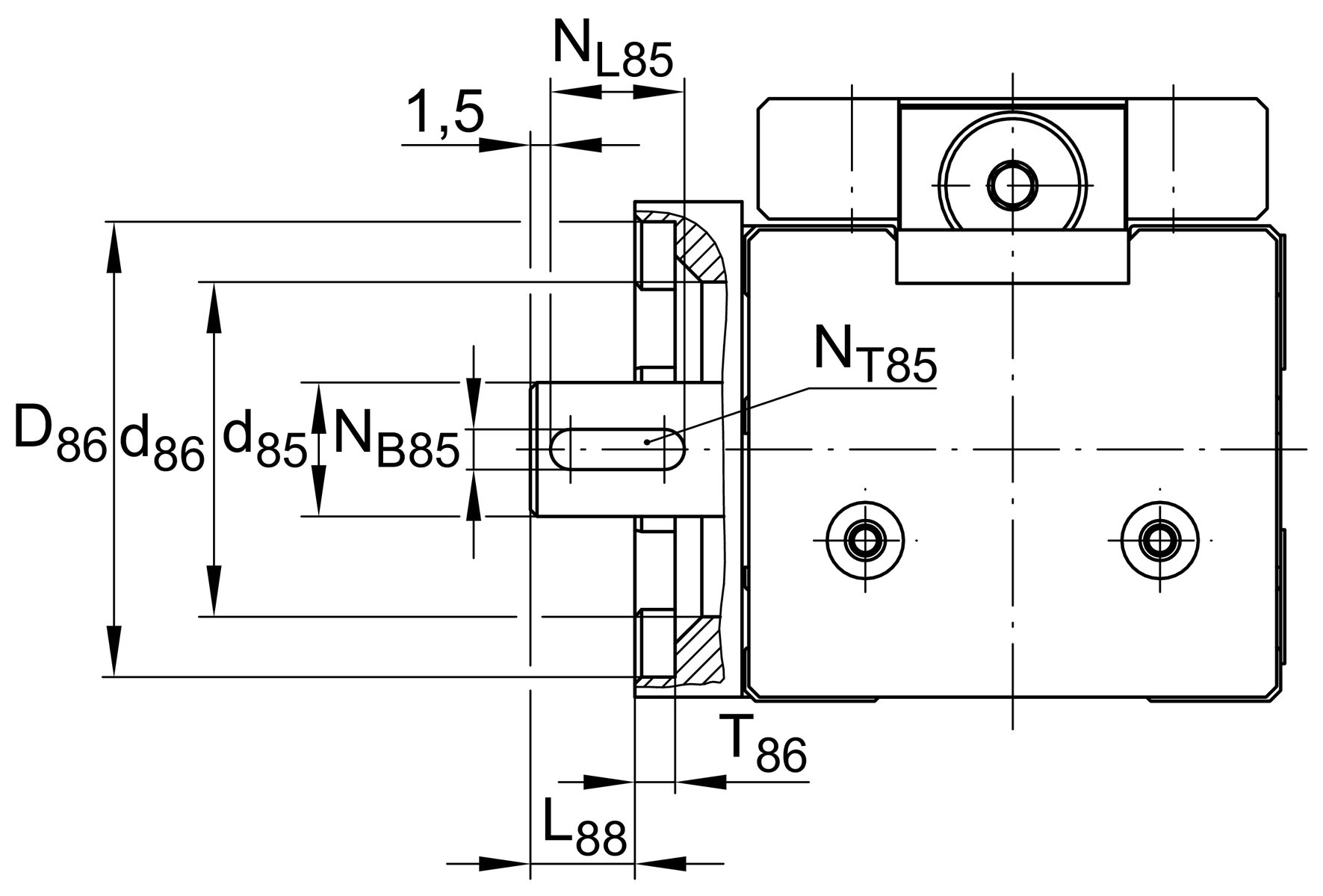

NB85 4 mm

NL85 12 mm

NT85 2,5 mm

Permissible Toothed Belt operating force 420 N

Ry 22,7 mm

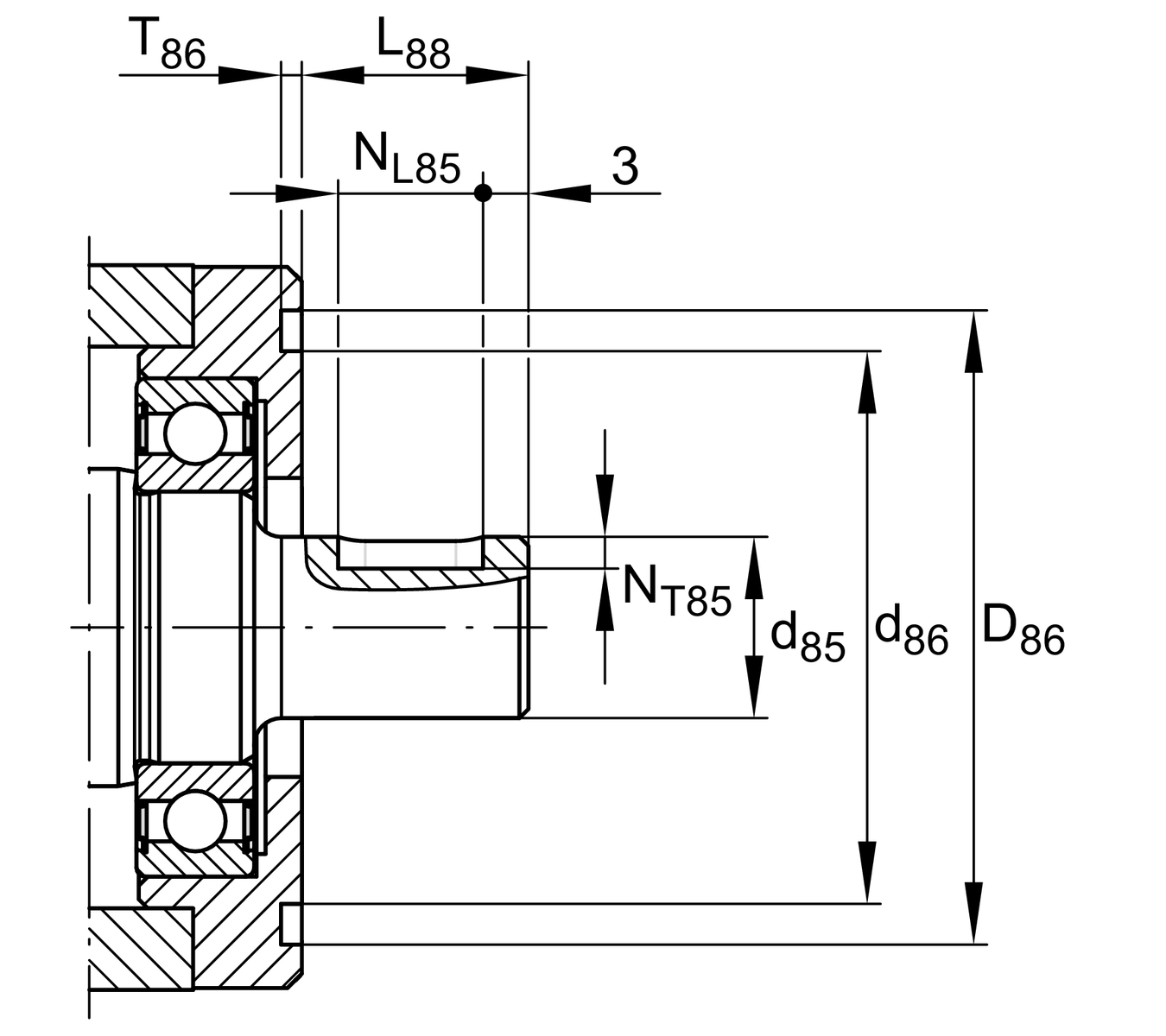

T86 3,7 mm

Tmax 80 ?C

tmin 0 ?C

Tol T86 low 0 mm

Tol T86 up 0,2 mm

Toothed Belt 25AT5

Track Rollers 4 x LFR50/8-6-2Z

d85 12 mm

h13 22 mm

h85 24,2 mm

t87 max 10 mm

jB8 40 mm

L5 8,5 mm

L8 76 mm

Mass moment of inertia of Gears and Gearboxes 0,1 kg*cm2

Tol d86 H7

h56 11,5 mm

h87 23 mm

l85 37,5 mm

l87 58 mm

m3 1,2 kg

Tol NB85 P9
