MLF52-260-EE-ZR-W2-FA517.1

Consultar precio

Módulo lineal

MPN: MLF52-260-EE-ZR-W2-FA517.1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por correa

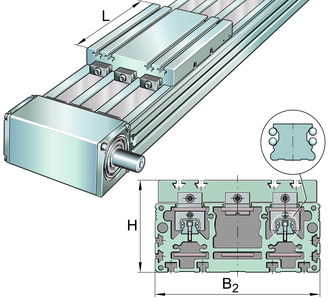

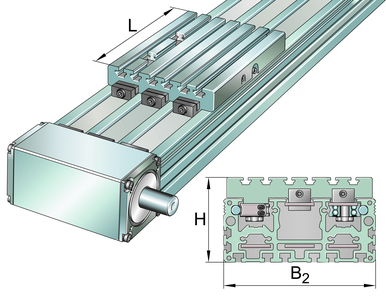

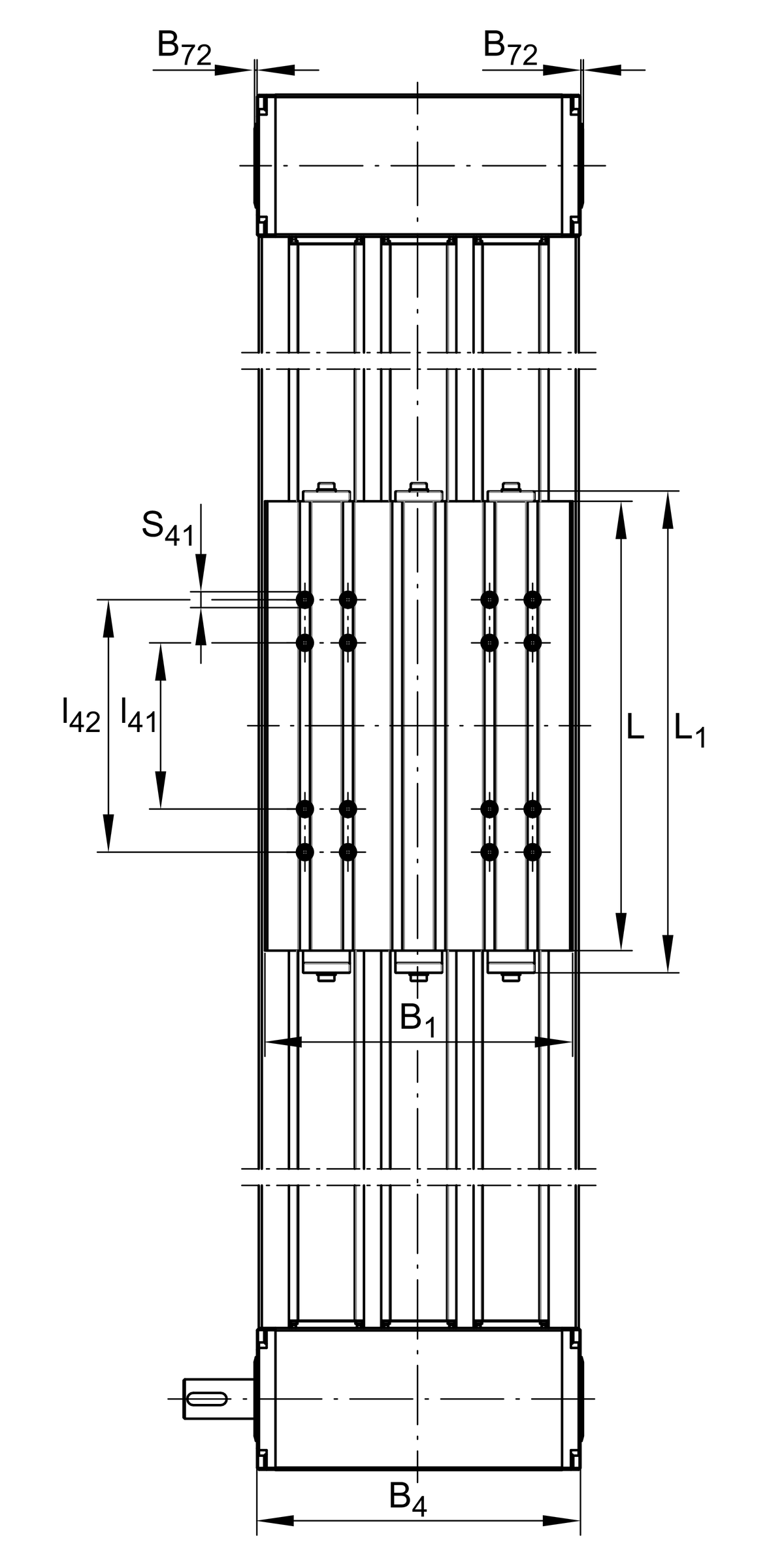

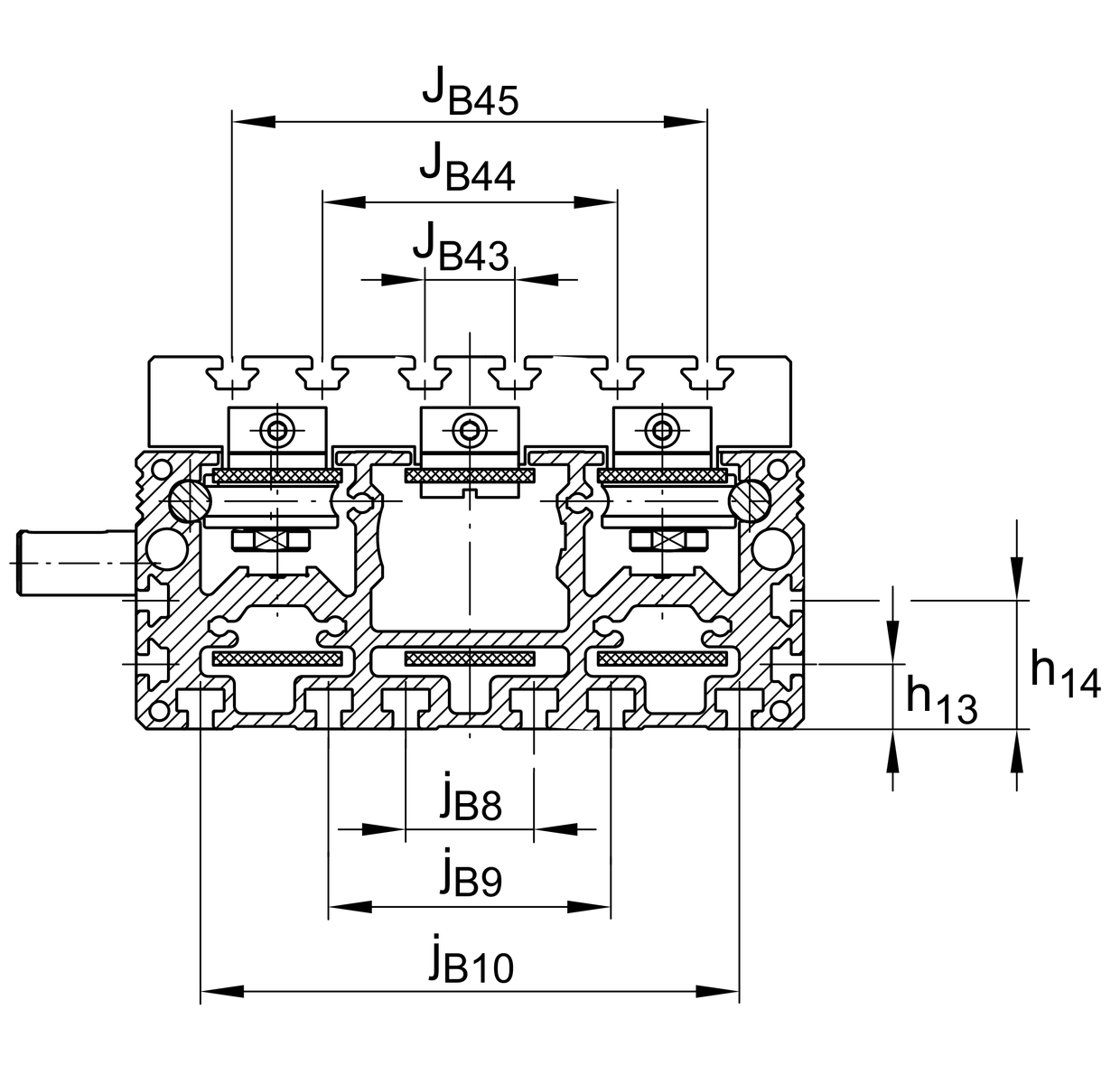

Actuators with external track roller guidance system and toothed belt drive.With support rail in two segments and second, driven carriage

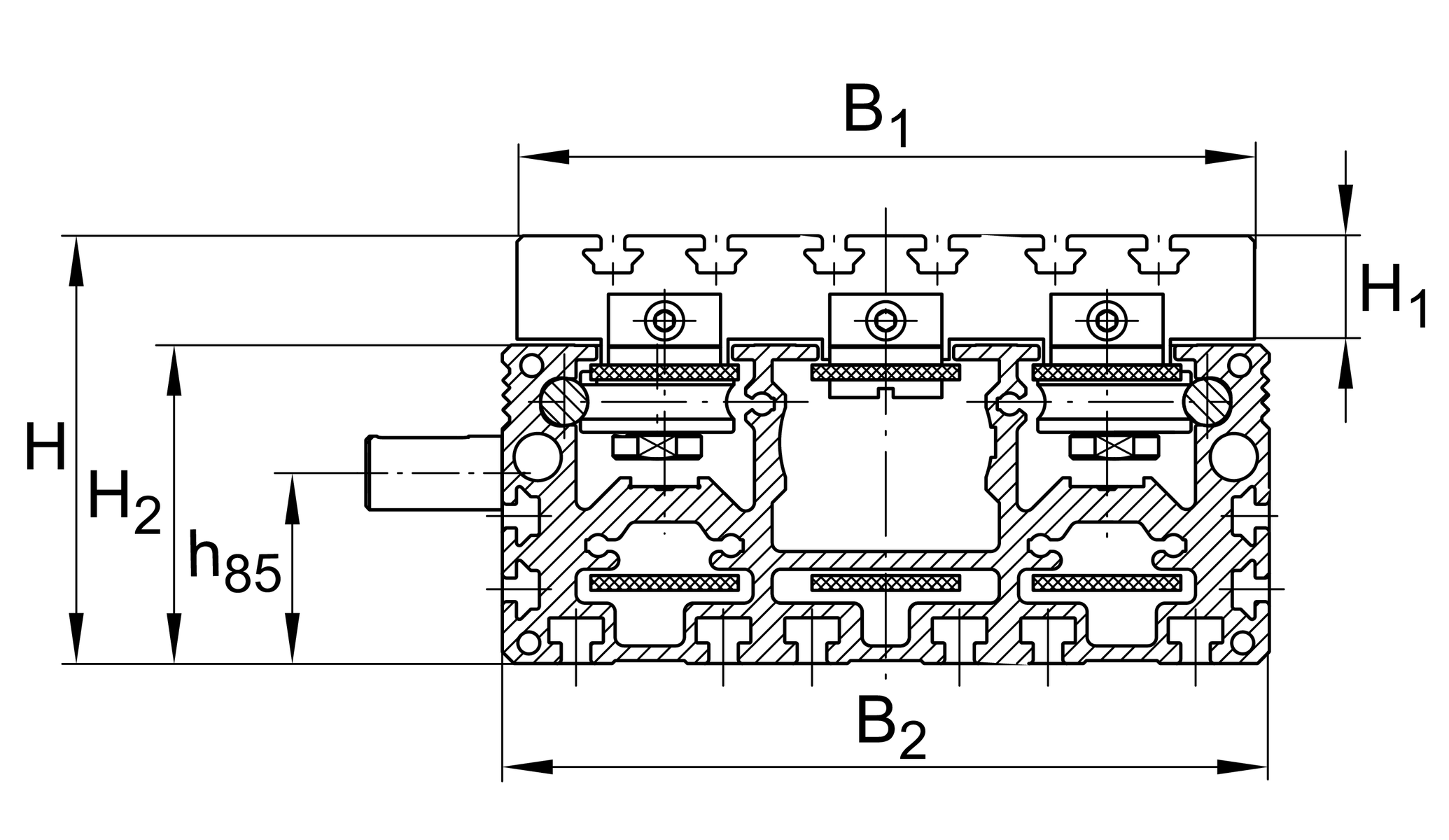

b2 112 mm

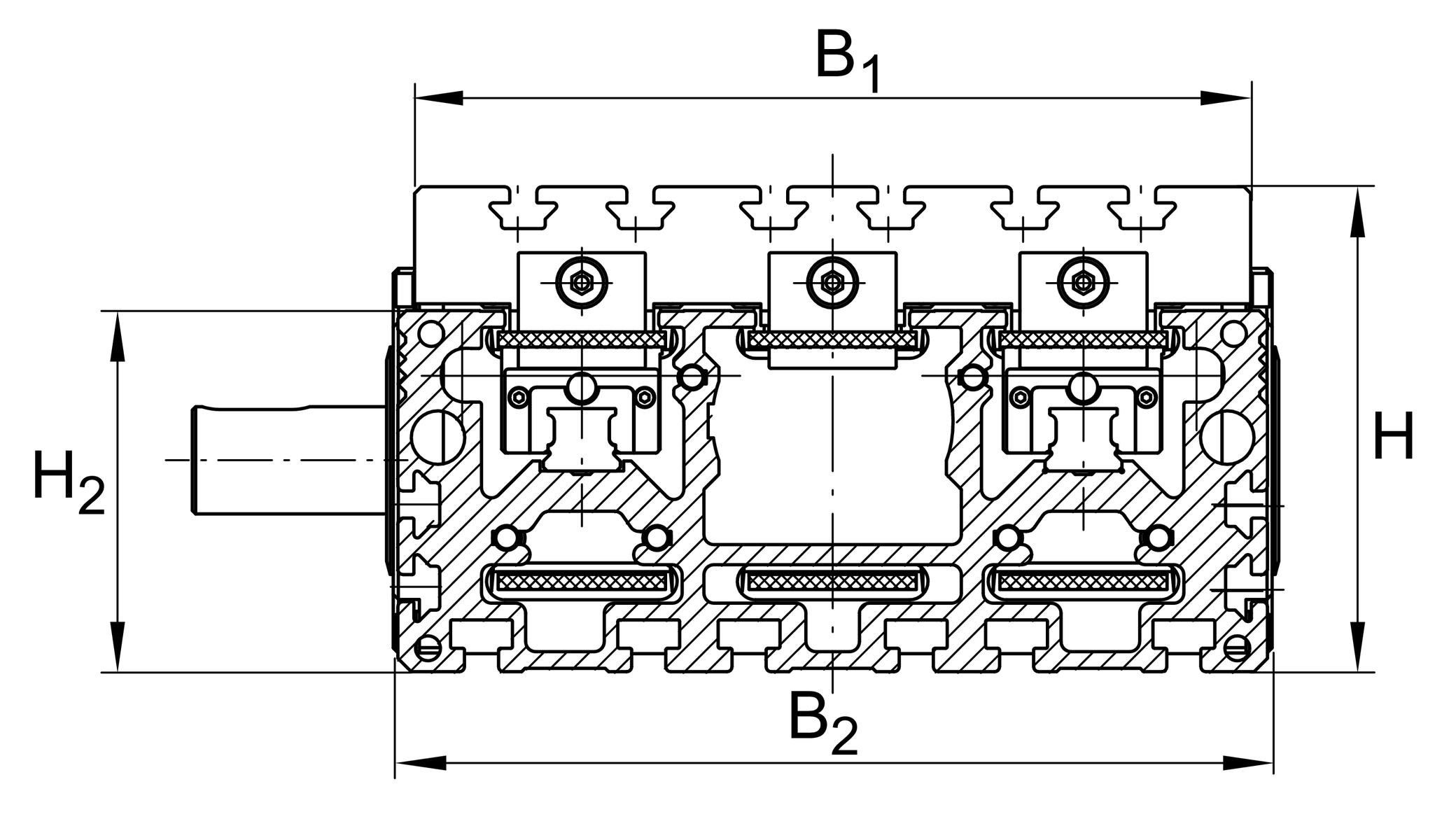

H 125 mm

H1 55 mm

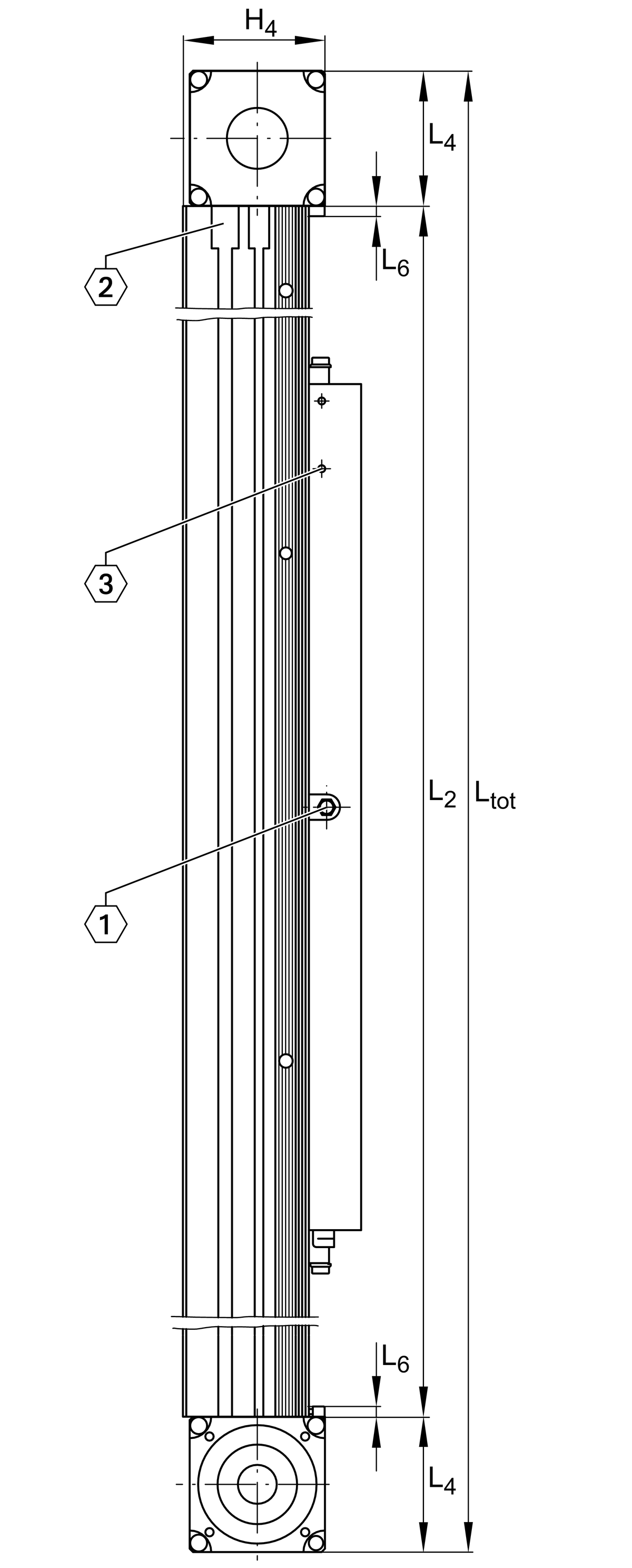

L 260 mm

L4 115,5 mm

H4 118,3 mm

S 85 mm

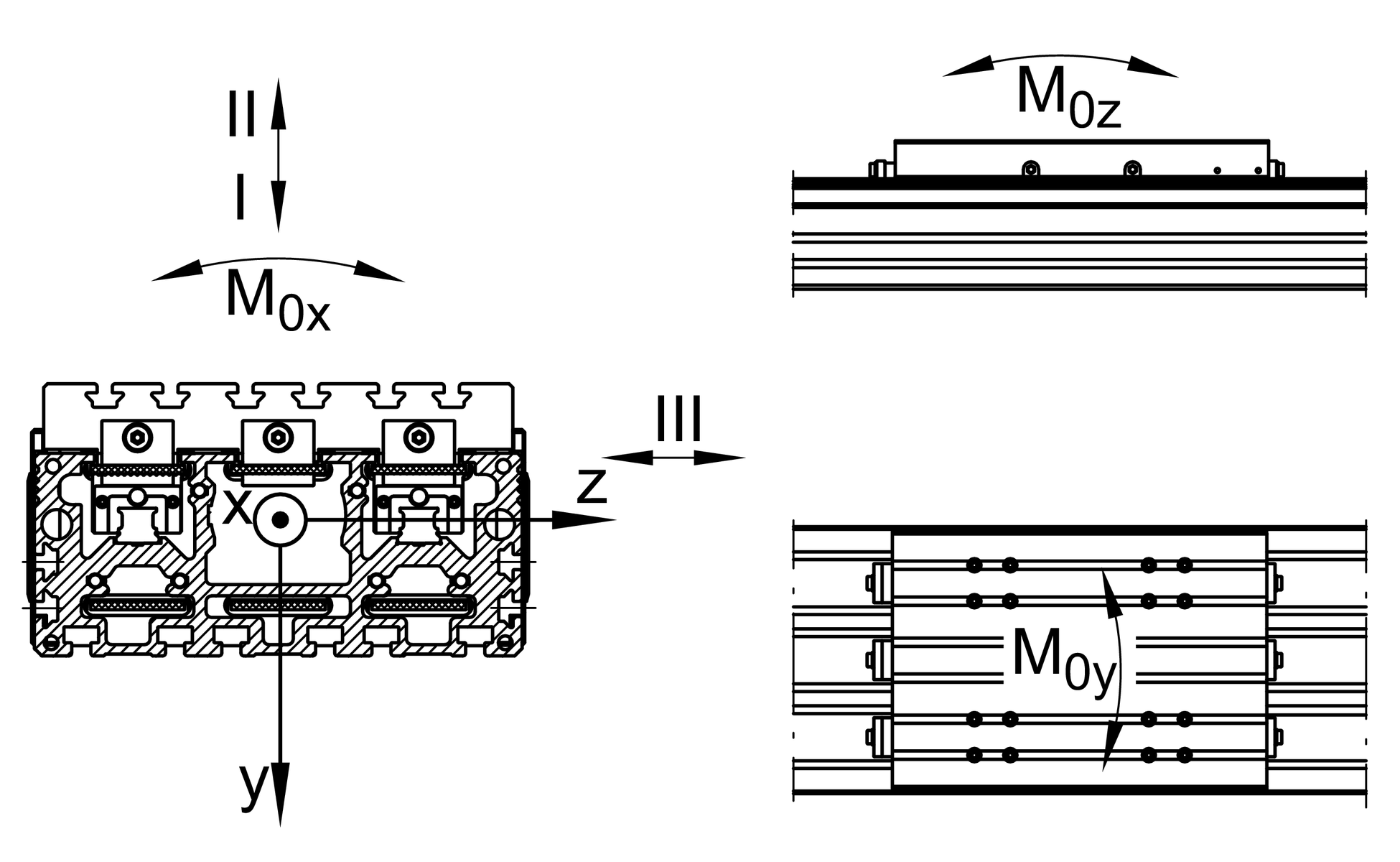

I C 20.000 N

I C0 10.000 N

II C 20.000 N

II C0 10.000 N

III C 32.400 N

III C0 18.200 N

B1 155 mm

G43 M12

H2 98,6 mm

H7 65,4 mm

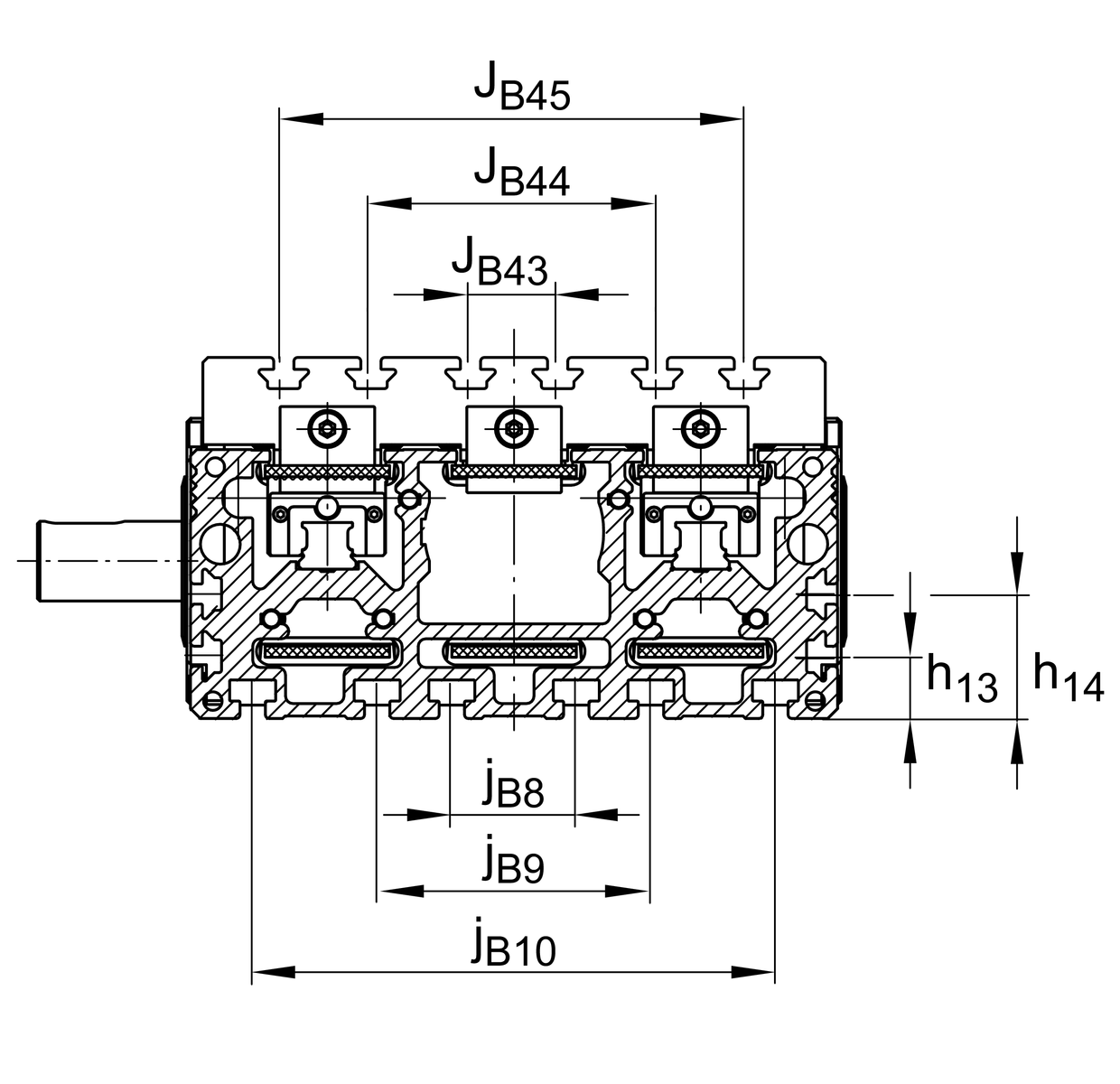

jB43 115 mm

JL43 180 mm

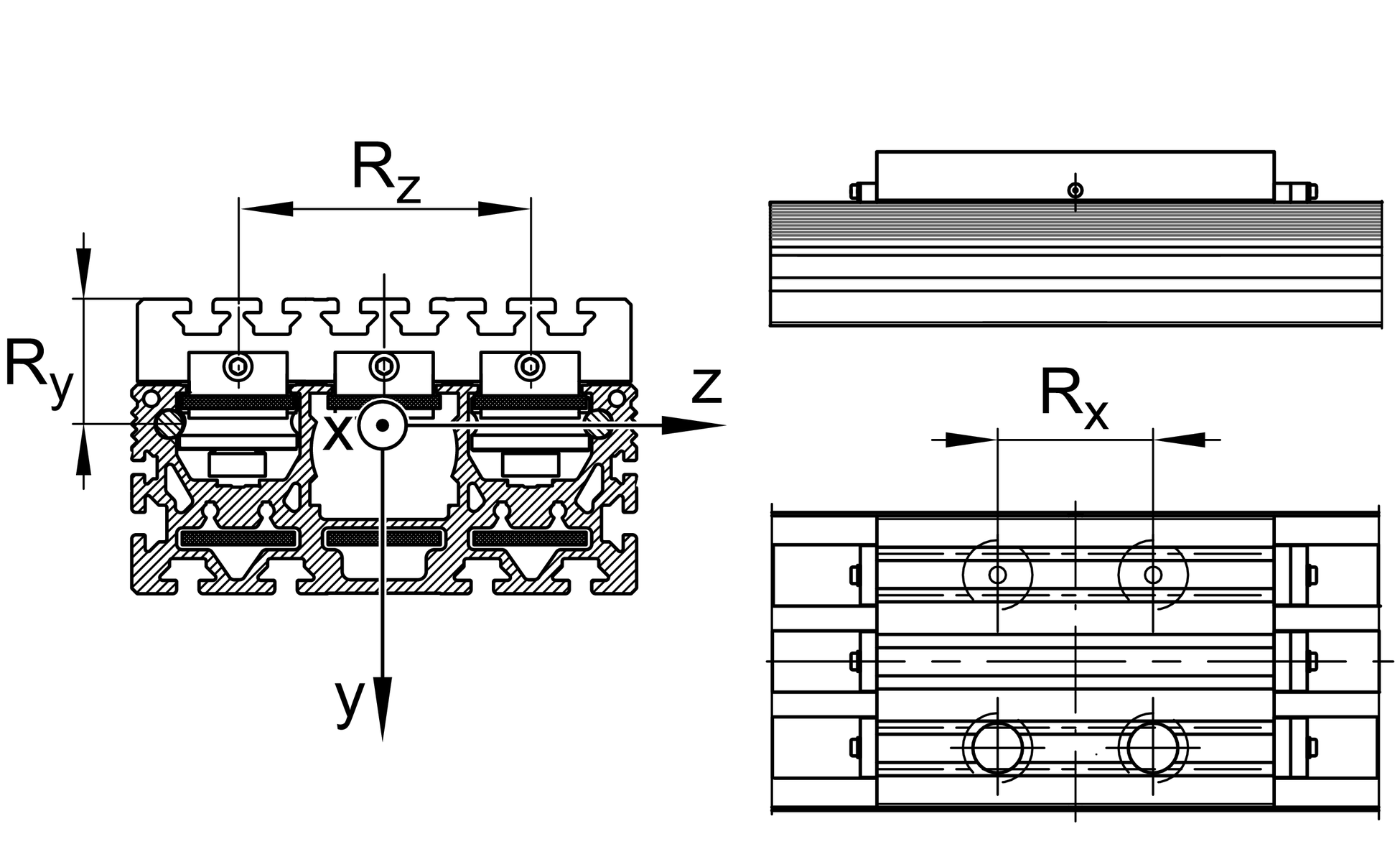

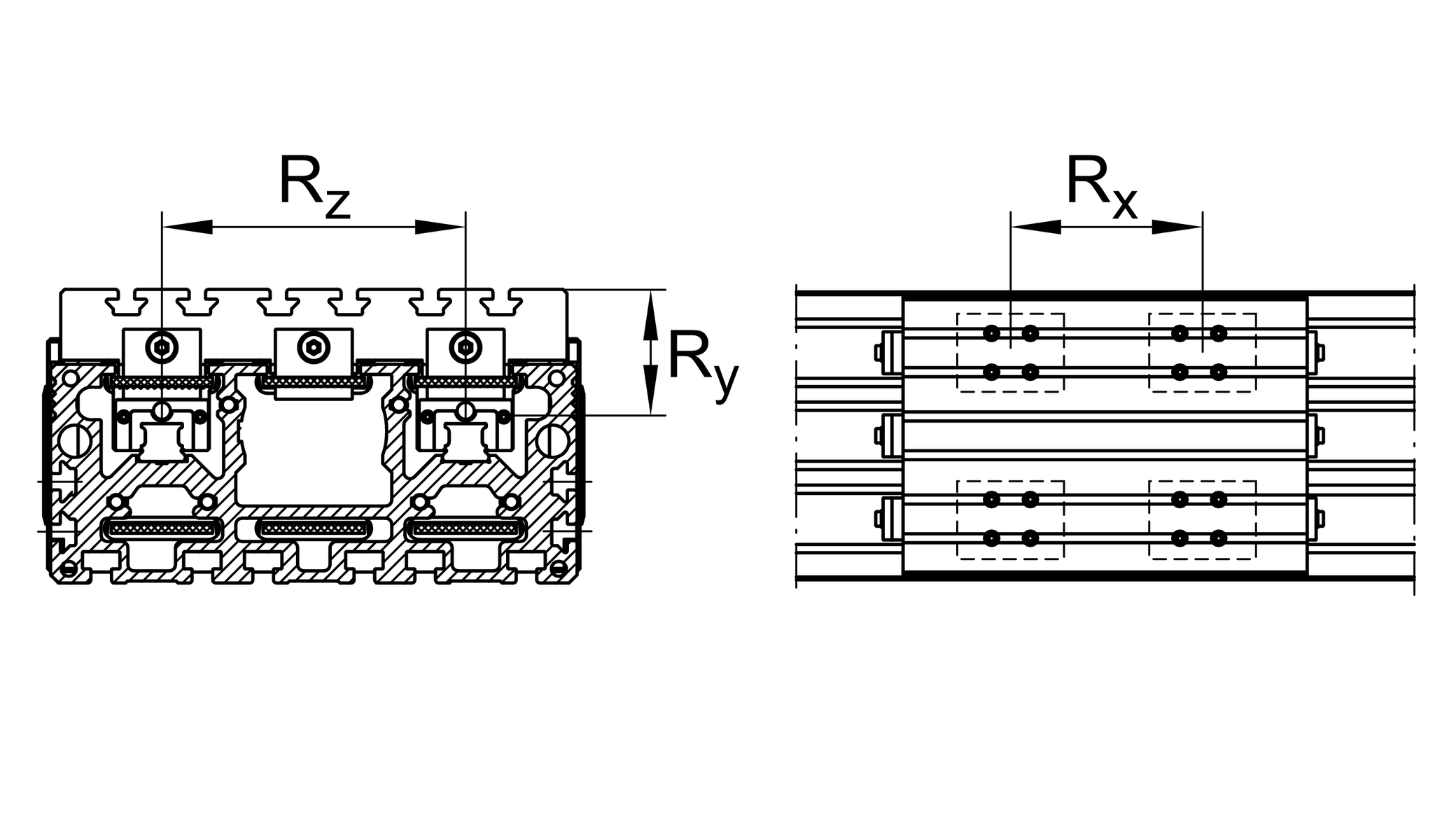

Rx 120 mm

RZ 95 mm

amax 40 m/s2

jB8 80 mm

mLAW 4,12 kg

Vmax 8 m/s

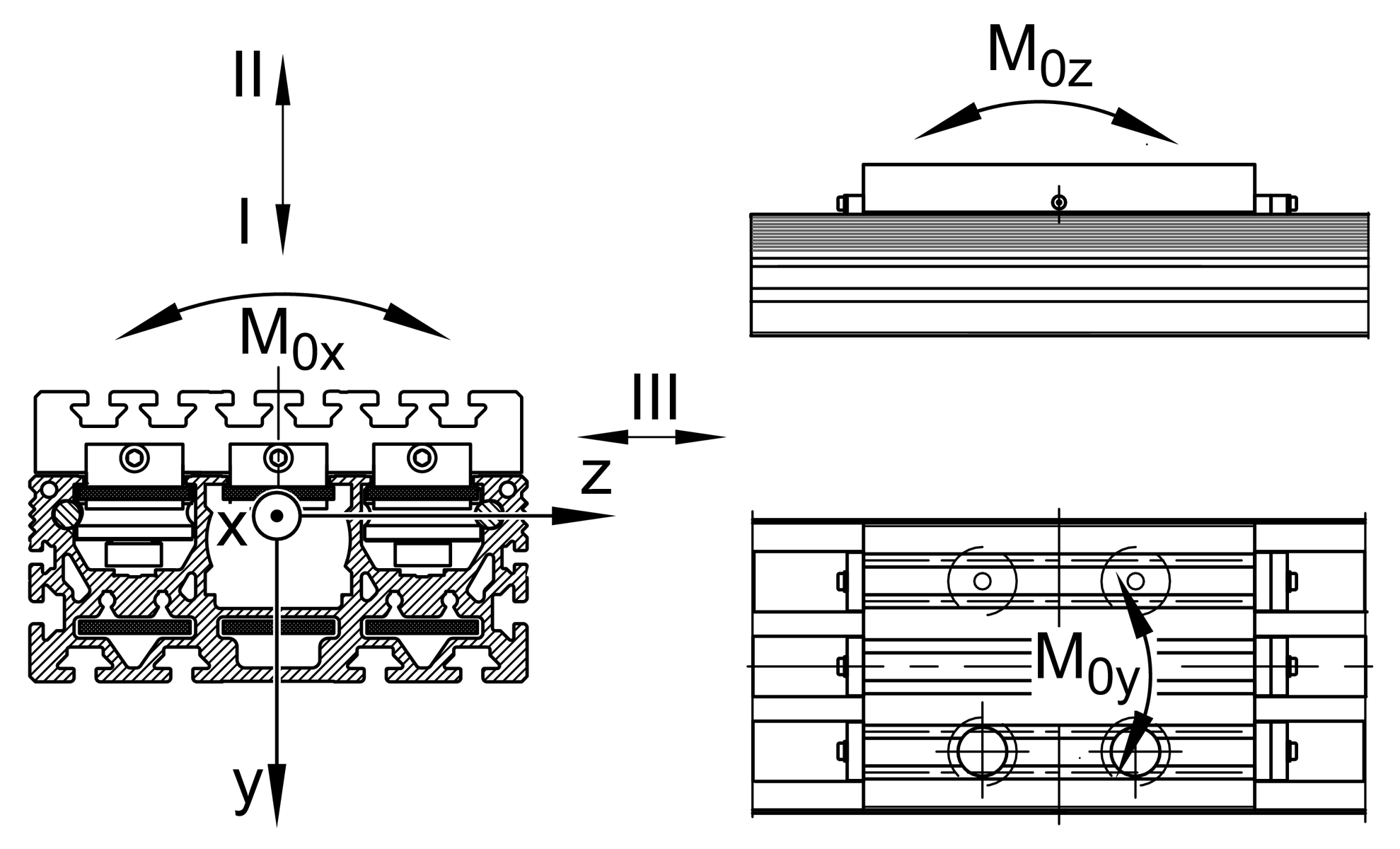

M0x per 215 Nm

M0y per 1.100 Nm

M0z per 620 Nm

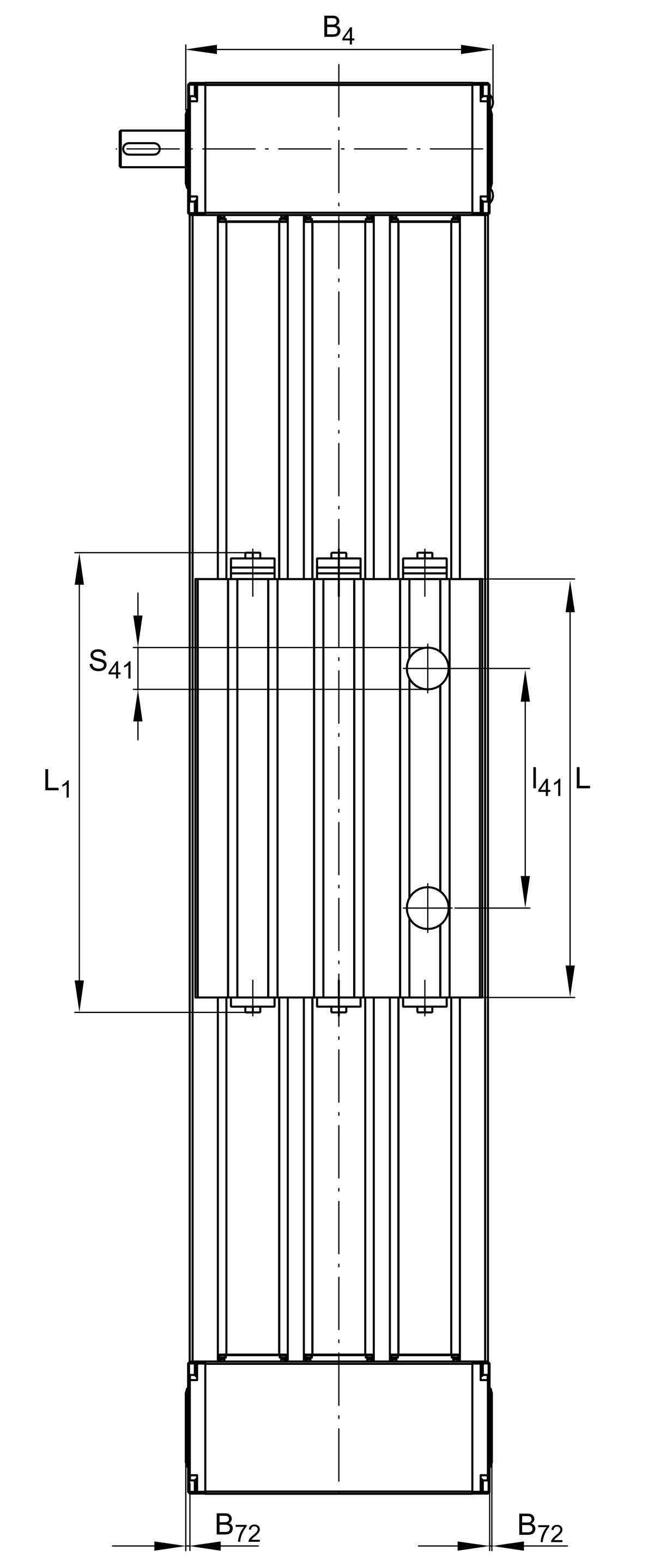

b4 111 mm

B72 2 mm

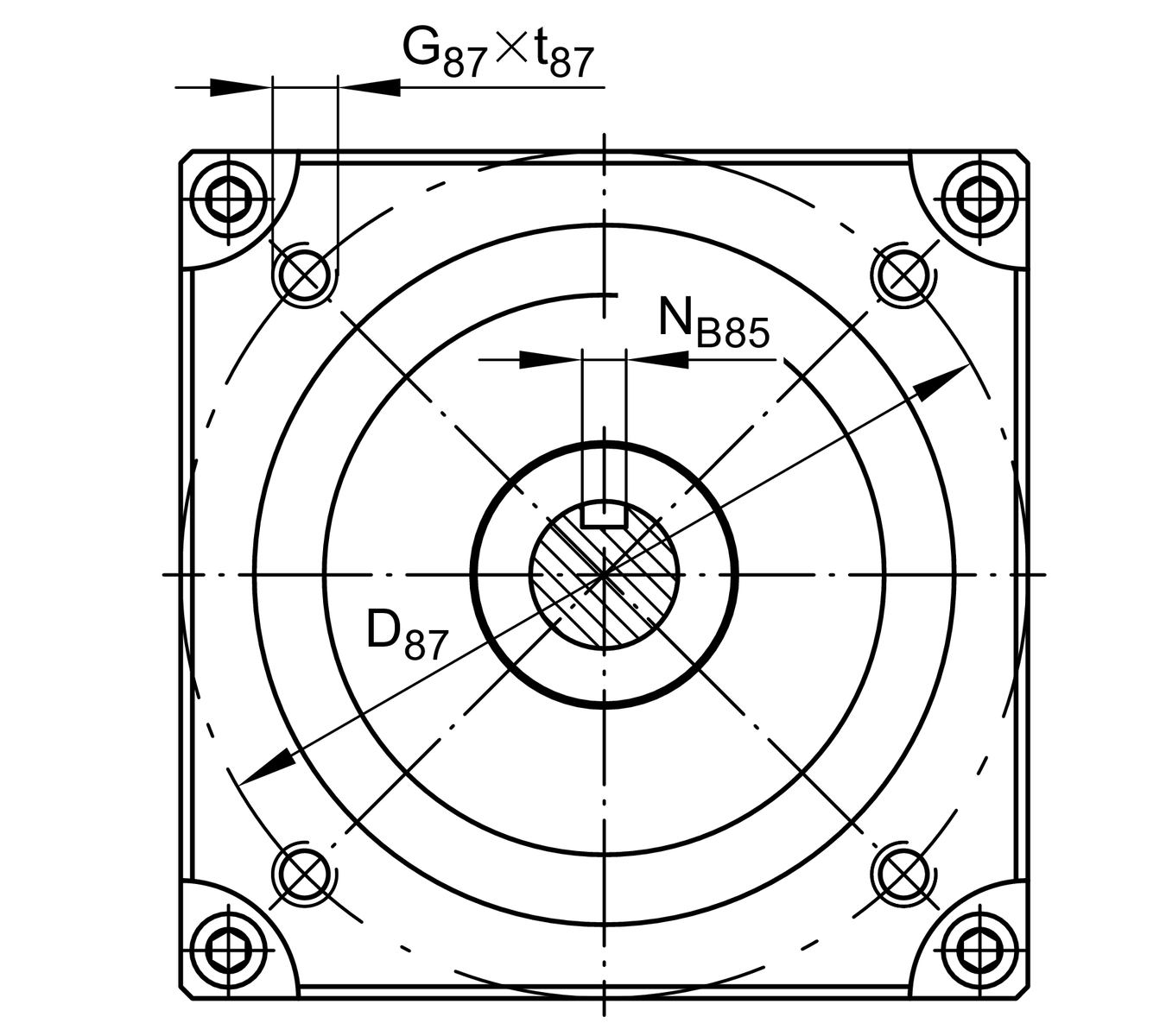

D87 115 mm

Feed (mm/rotation) 270 mm

G87 M8

Iy 386 cm4

Iz 301 cm4

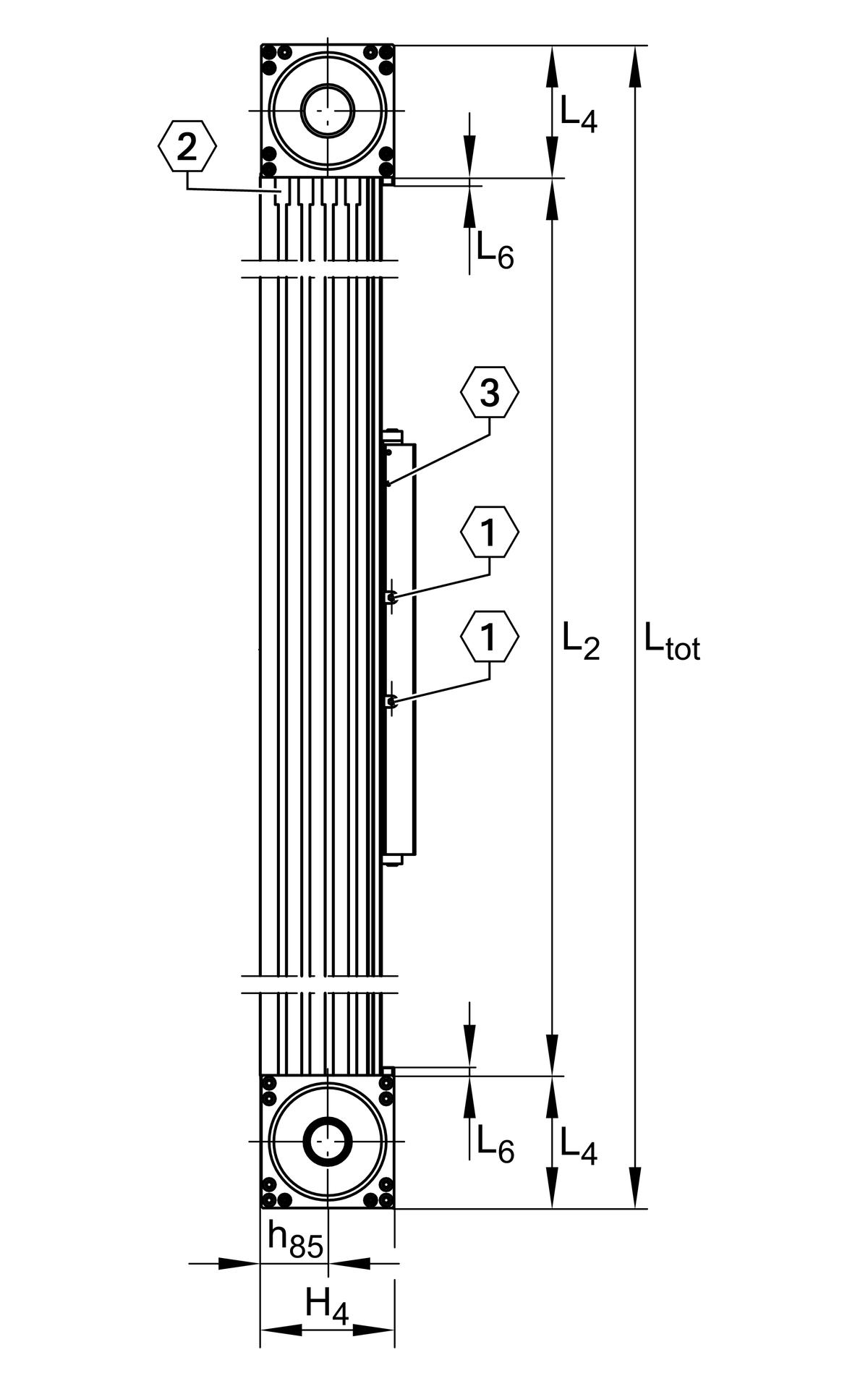

L2 max 16.000 mm

l6 6 mm

L88 31 mm

Mass moment of inertia of Gears 12,6 kg*cm2

Mass of Toothed Belt 0,2 kg/m

Max. permissible drive torque 73,5 Nm

NB85 6 mm

NL85 25 mm

NT85 3,5 mm

Permissible Toothed Belt operating force 1.750 N

Ry 35,3 mm

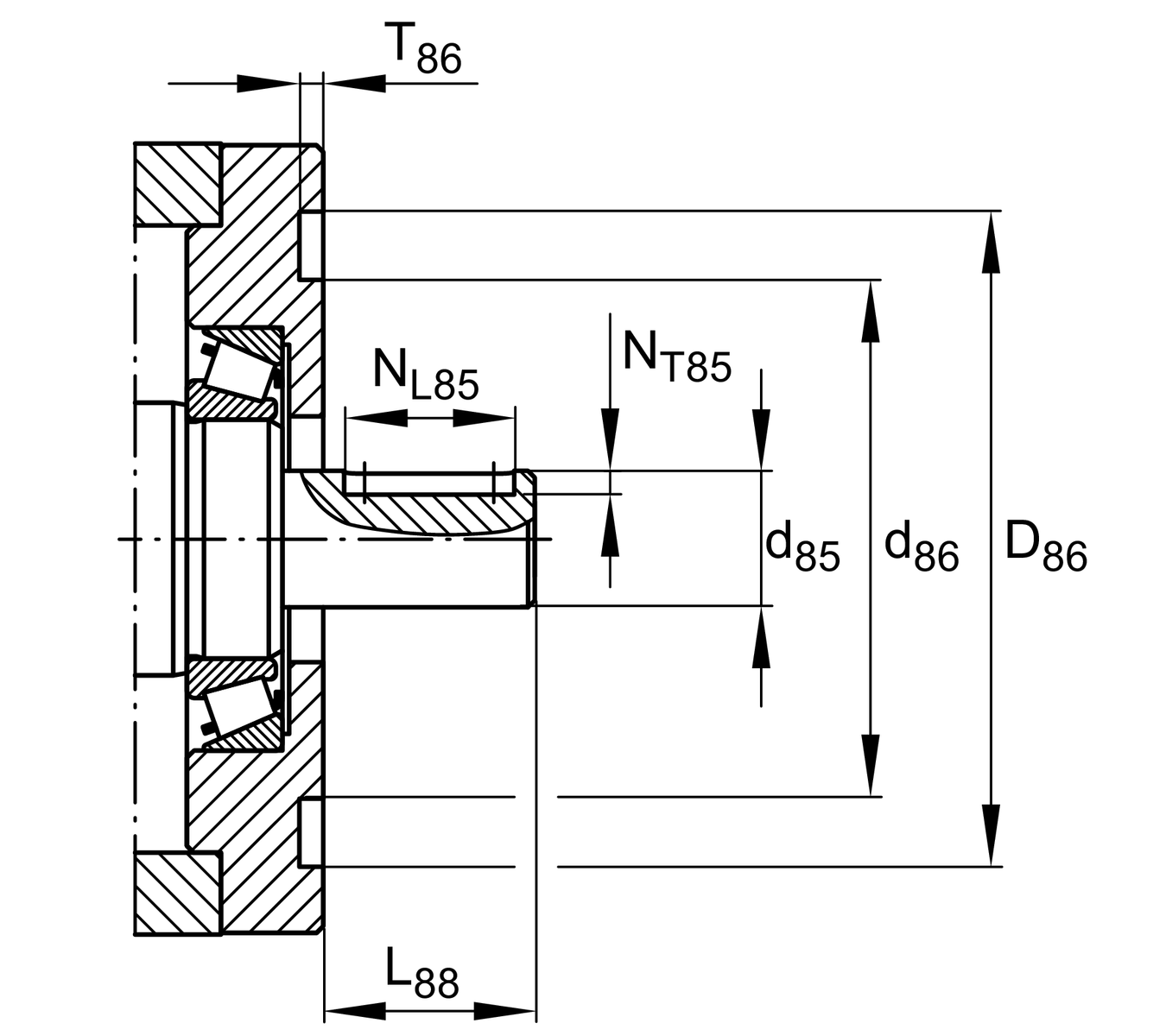

T86 4 mm

Tmax 80 ?C

tmin 0 ?C

Tol T86 low 0 mm

Tol T86 up 0,5 mm

Toothed Belt 32AT10

Track Rollers 4 x LFR5302-10-2Z

d85 20 mm

d86 76 mm

h13 25 mm

h14 50 mm

h85 60,6 mm

t43 max 24 mm

t87 max 15 mm

m3 4,12 kg

Lx1 min 50 mm

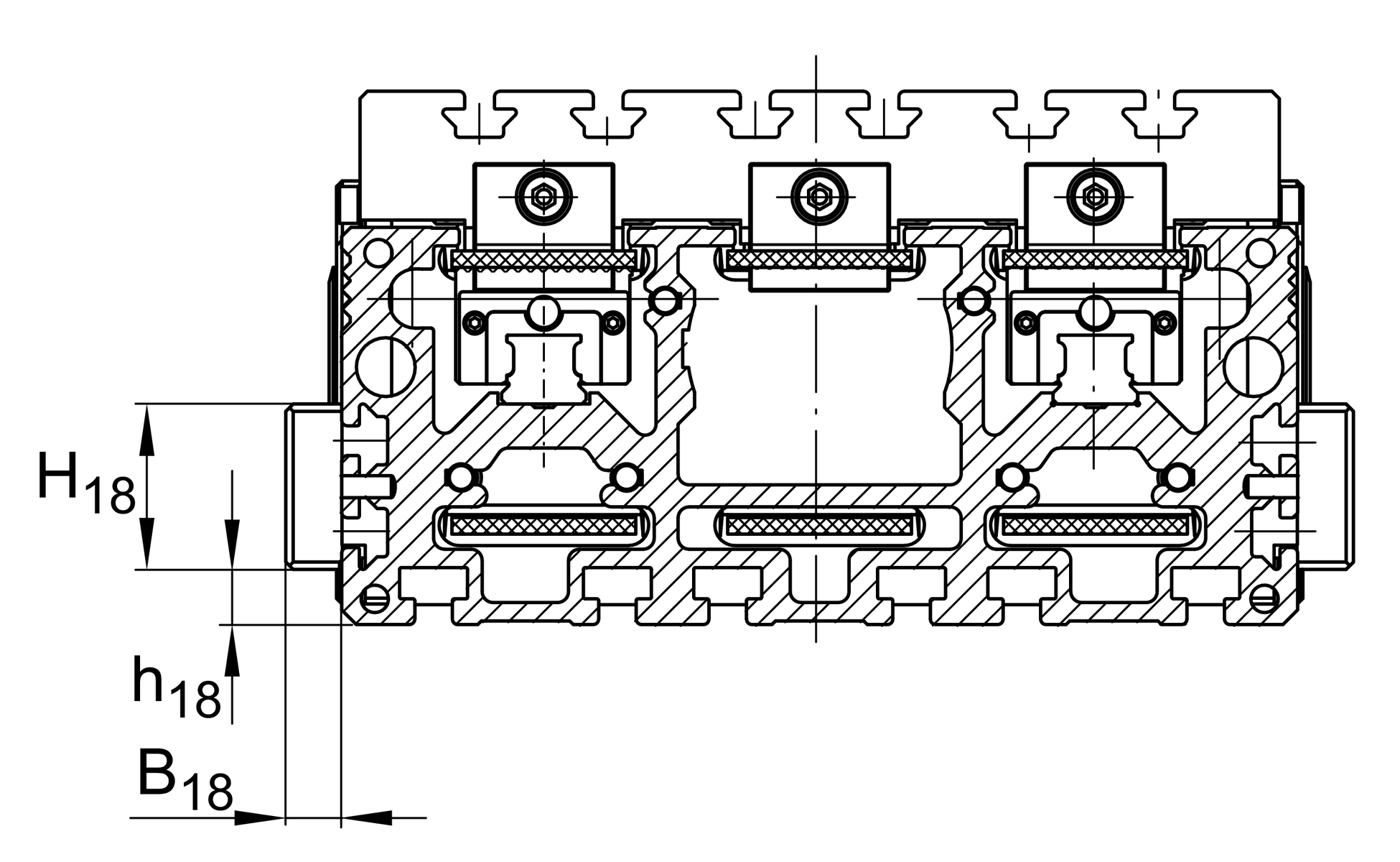

B18 15 mm

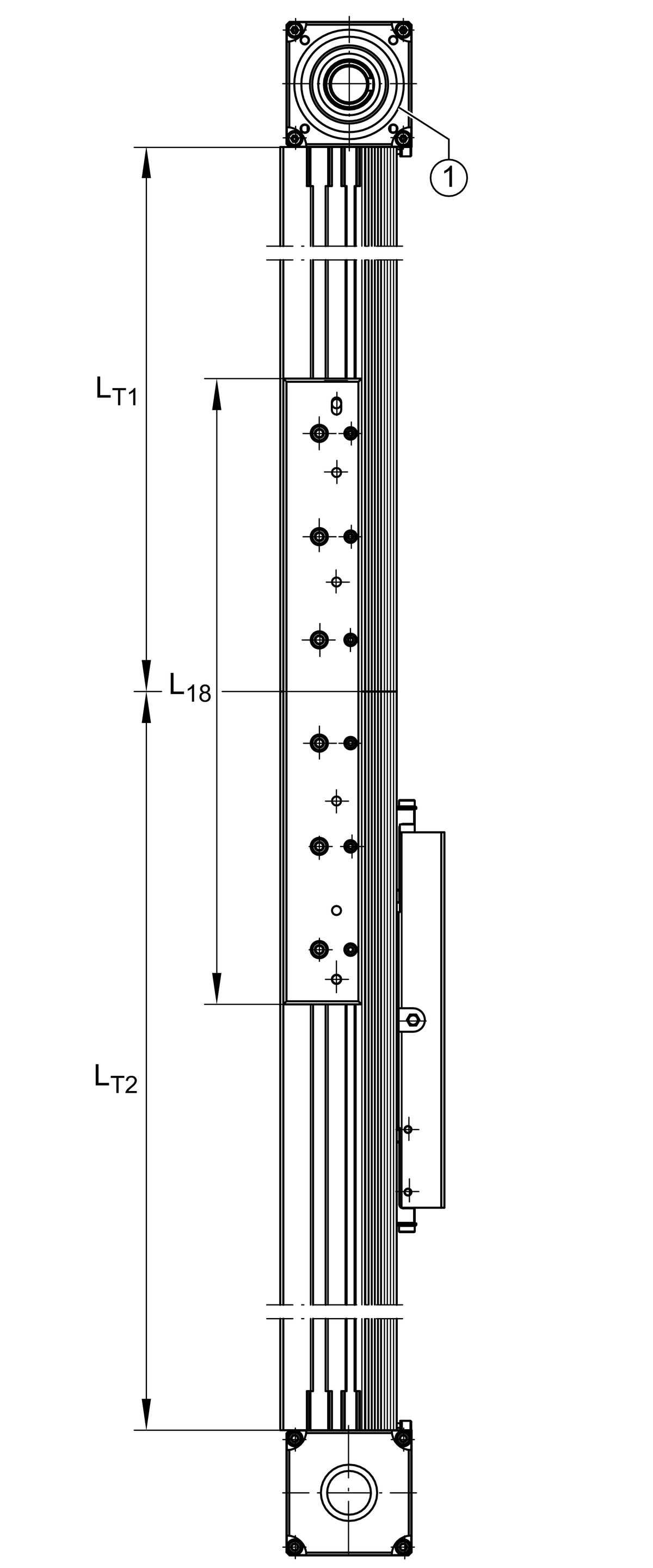

L18 400 mm

LTn max 8.000 mm

LTn min 500 mm

h18 15 mm

M1 1,84 kg
