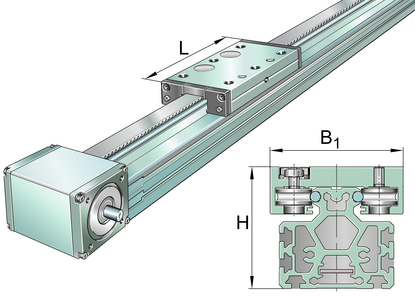

Imagen 1 de MKUVE15-140-ZR

MKUVE15-140-ZR

Consultar precio

Módulo lineal

MPN: MKUVE15-140-ZR Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por correa

Actuators with four-row linear recirculating ball bearing and guideway assembly, monorail guidance system and toothed belt drive. Basic carriage, one driven carriage

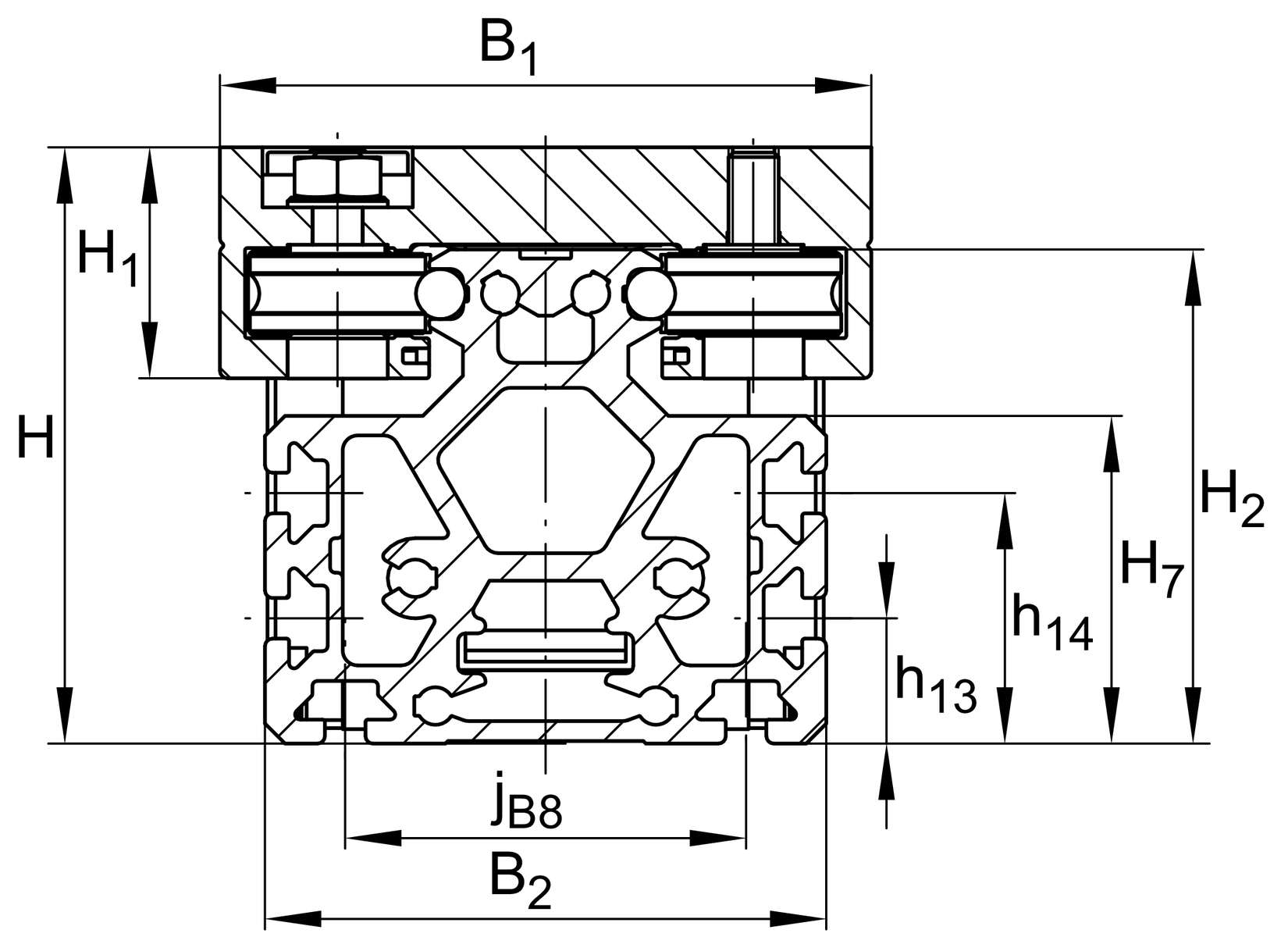

b2 65 mm

H 85 mm

H1 14,2 mm

L 140 mm

L1 178 mm

L4 77,5 mm

S 85 mm

Carriage 1xKWVE15-B-S

lz 107 cm4

I C 7.200 N

I C0 14.500 N

II C 7.200 N

II C0 14.500 N

III C 7.200 N

III C0 14.500 N

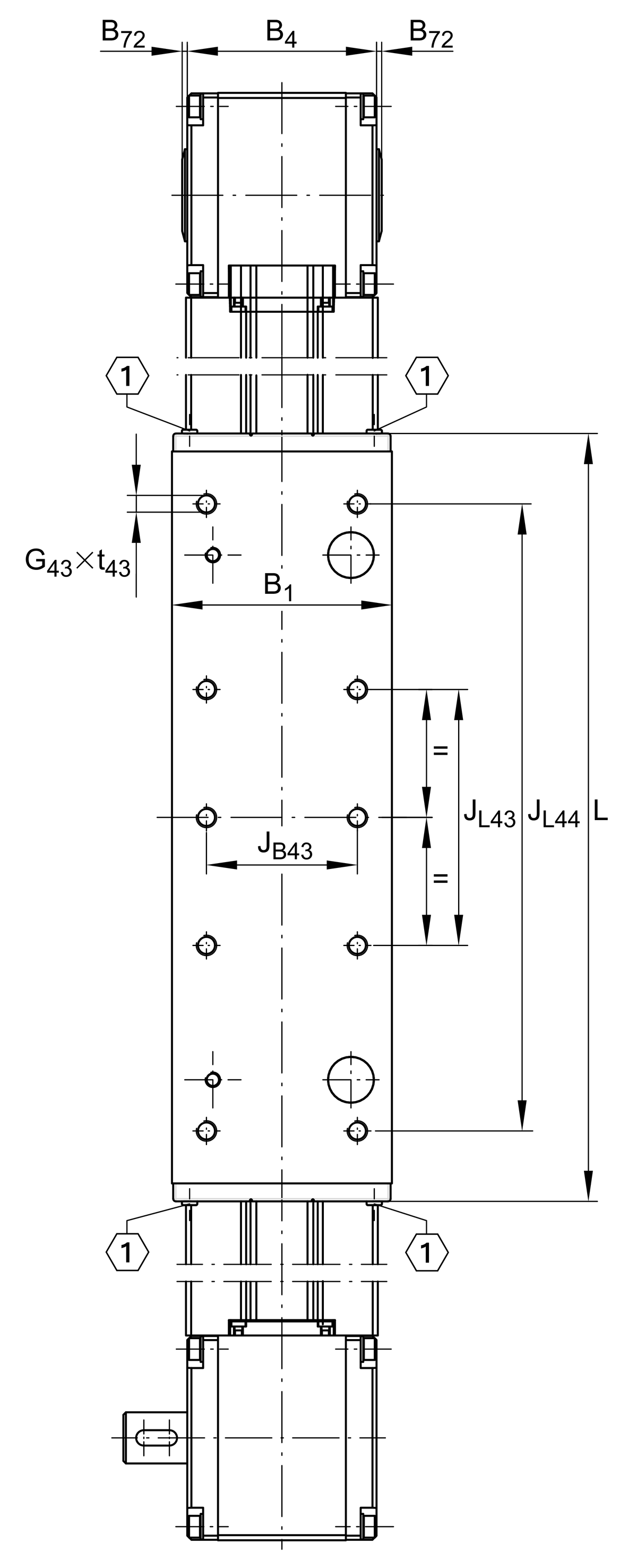

B1 63 mm

G43 M6

H2 70 mm

jB43 45 mm

JL43 80 mm

L21 1 mm

amax 30 m/s2

jB8 40 mm

mLAW 0,75 kg

max 80 ?C

min 0 ?C

Vmax 5 m/s

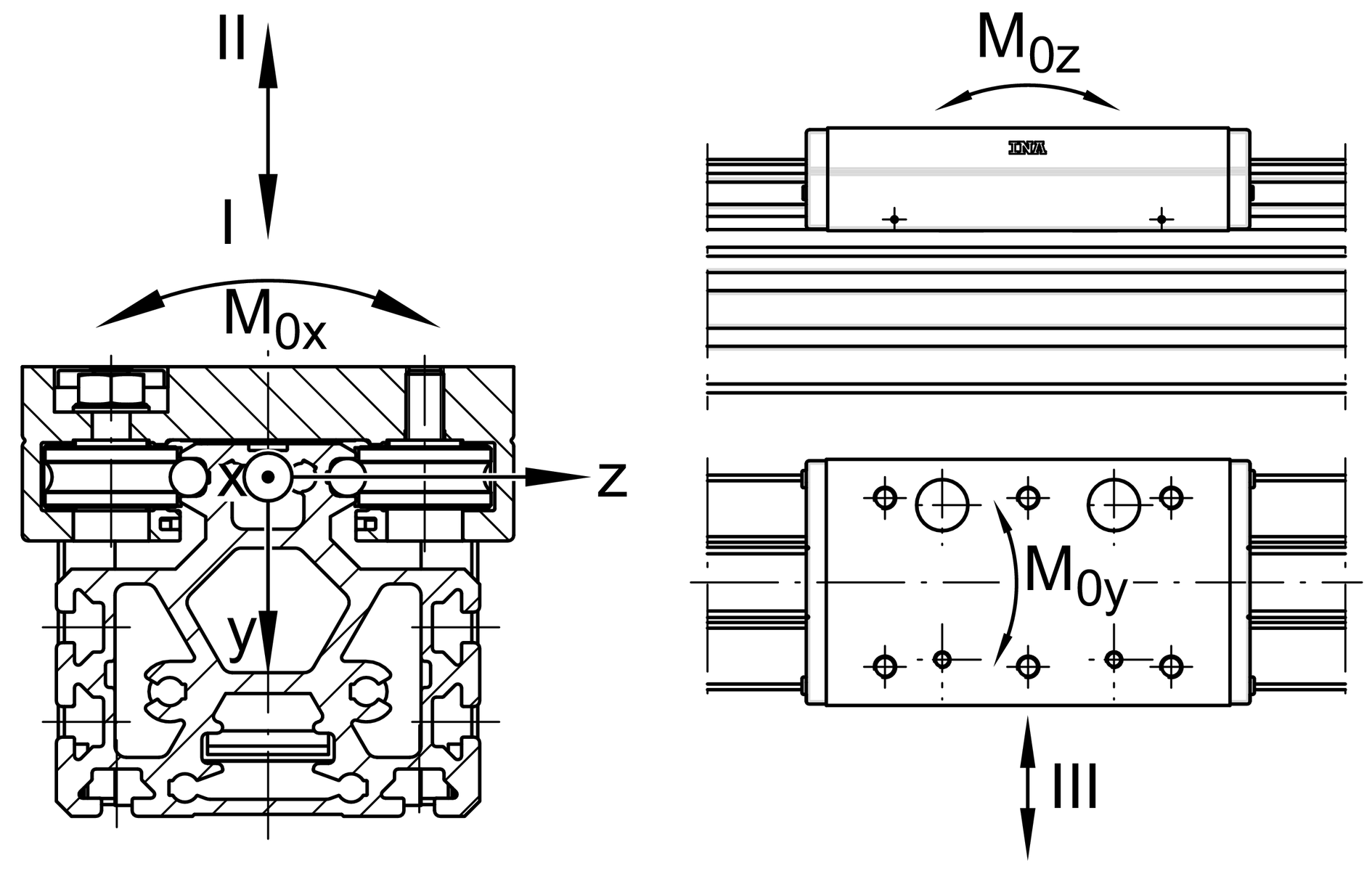

M0x per 150 Nm

M0y per 100 Nm

M0z per 100 Nm

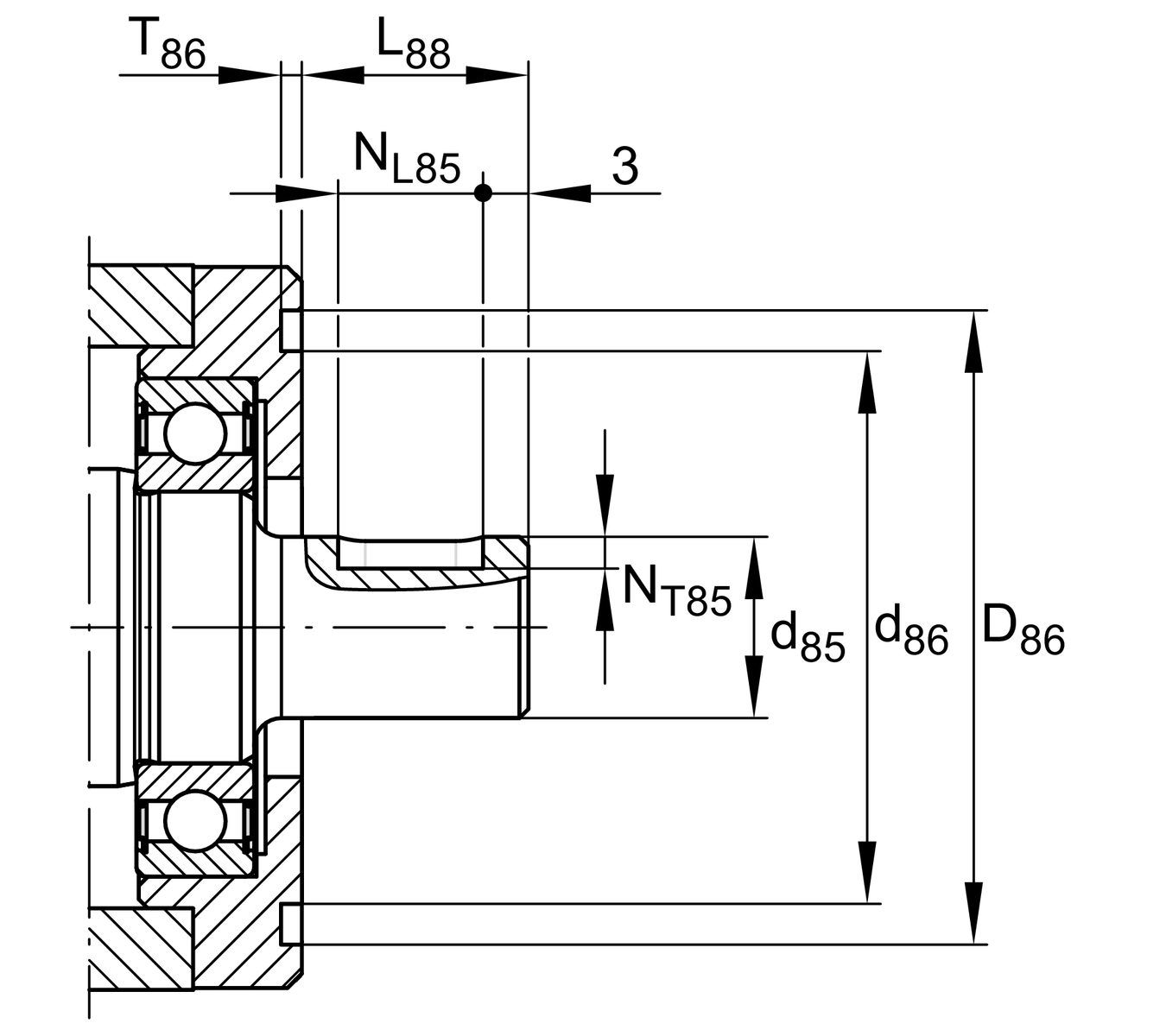

d86 47 mm

Feed (mm/rotation) 144 mm

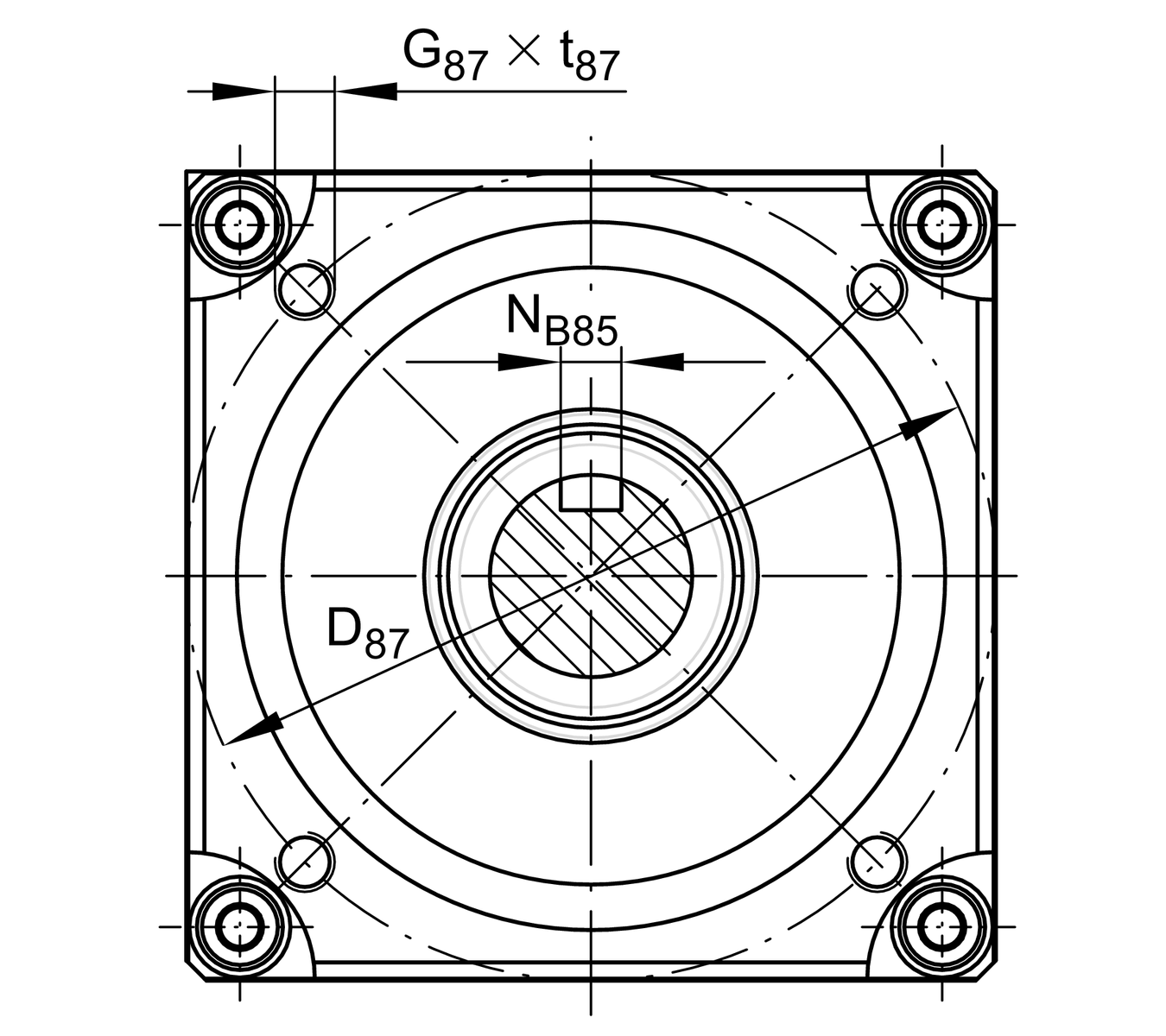

G87 M6

Iy 84 cm4

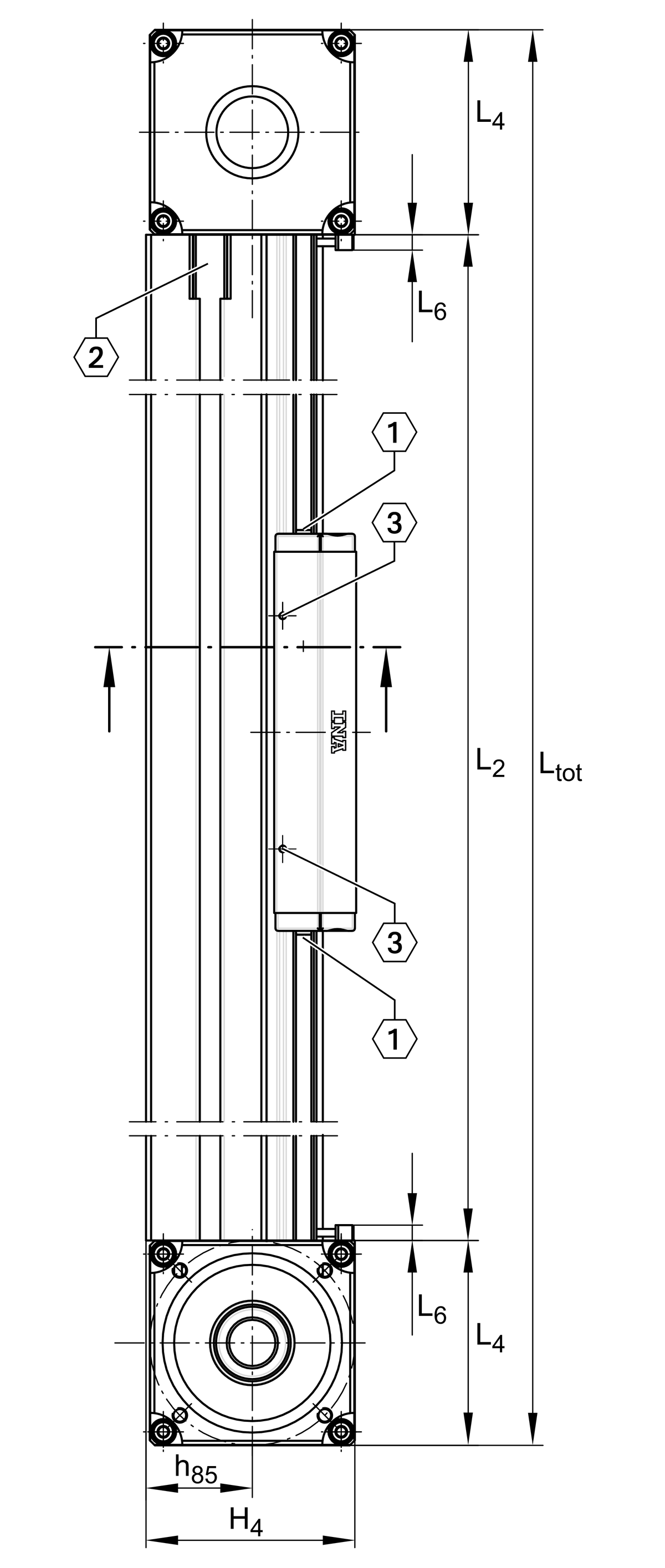

L2 max 6.000 mm

L88 31 mm

Mass moment of inertia of Gears 1,3 kg*cm2

Mass of Toothed Belt 0,36 kg/m

Max. permissible drive torque 32 Nm

NB85 5 mm

NL85 25 mm

NT85 3 mm

Permissible Toothed Belt operating force 1.400 N

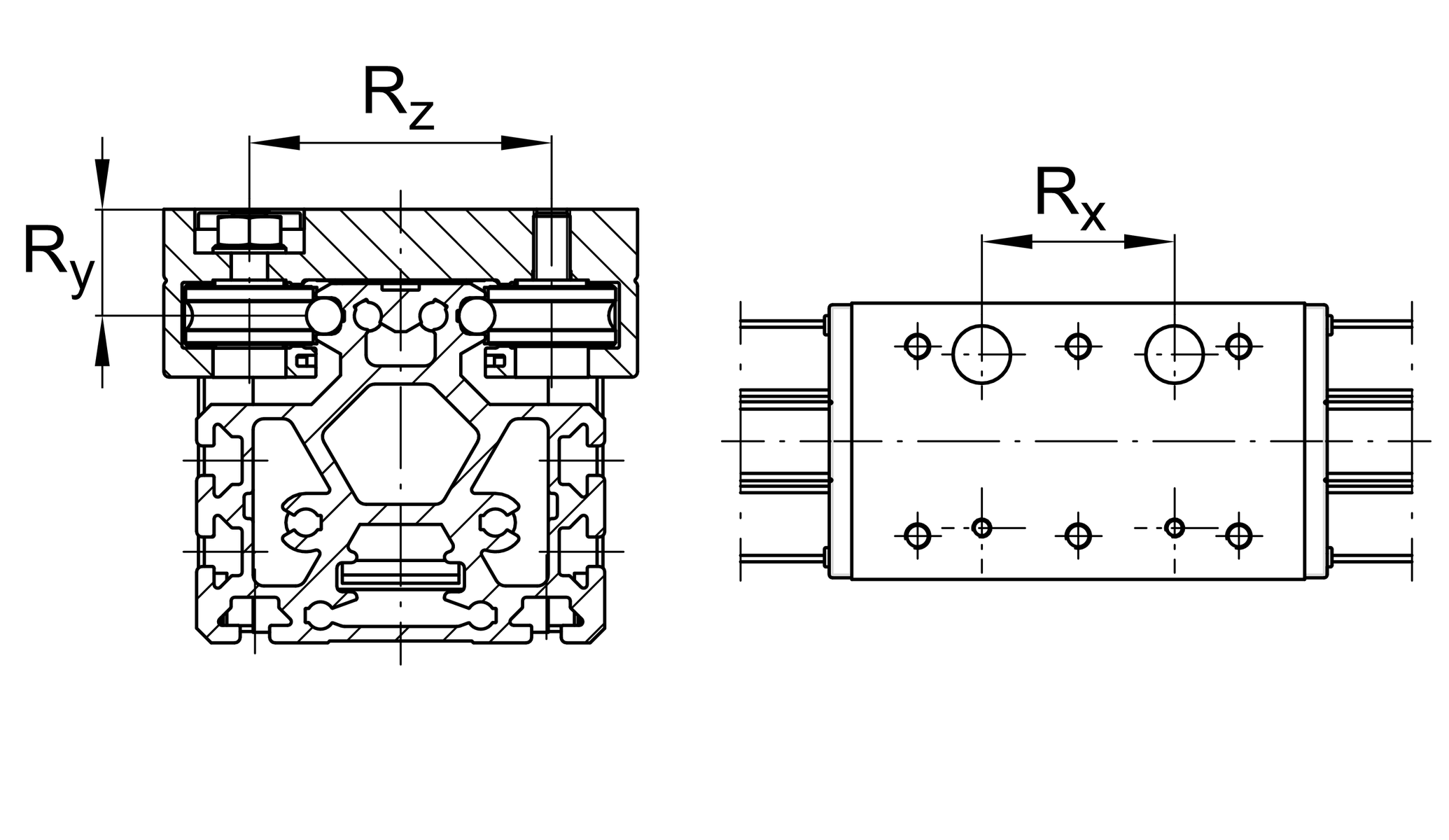

Ry 44 mm

T86 1,6 mm

Toothed Belt W-8-PU-32-STD

d85 16 mm

h13 22 mm

h14 62,7 mm

h85 43,5 mm

t43 max 14 mm

t87 max 12 mm

L5 9,3 mm

Tol d86 0,03

h56 30 mm

h87 51 mm

l85 39,3 mm

l87 60 mm

Support Rail Design /
