Imagen 1 de MKLF52-500-E-ZR

MKLF52-500-E-ZR

Consultar precio

Módulo lineal

MPN: MKLF52-500-E-ZR Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por correa

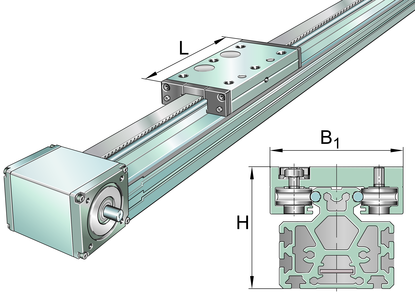

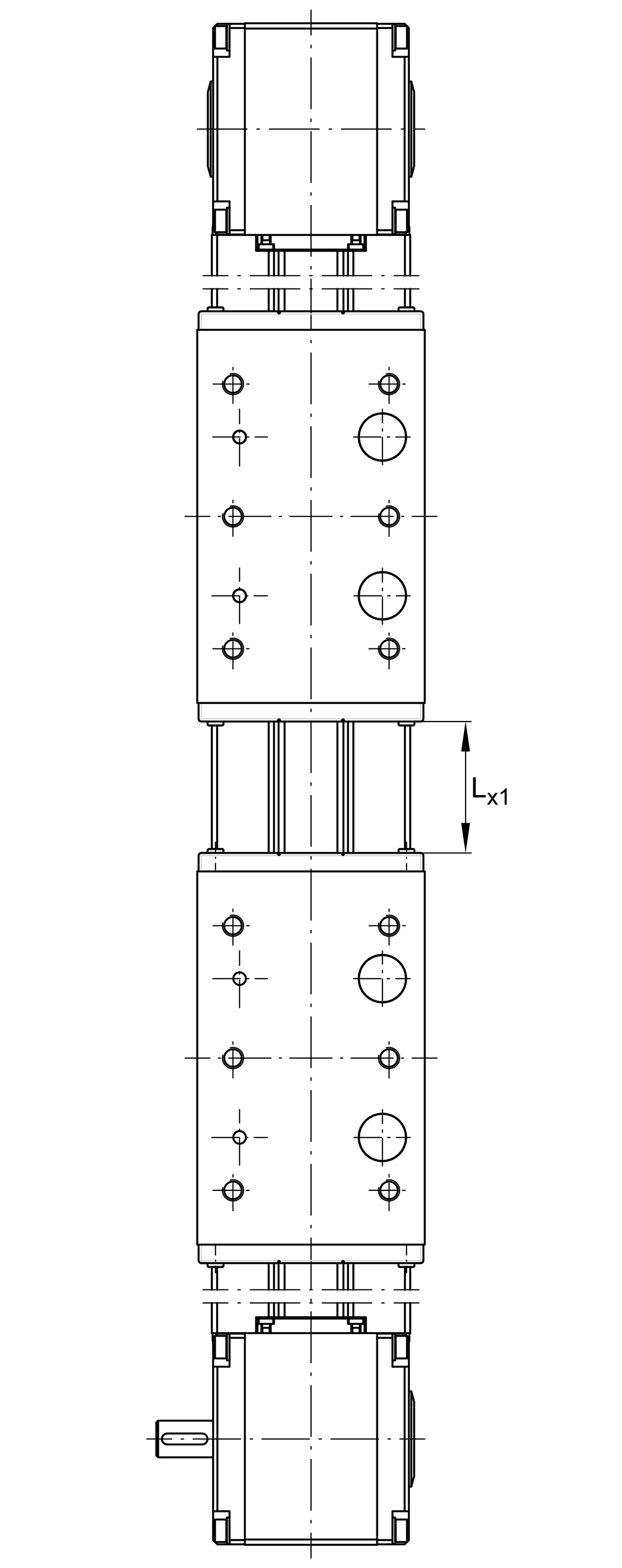

Clamping actuators with external track roller guidance system and toothed belt drive. Basic design, two carriages driven in opposing directions

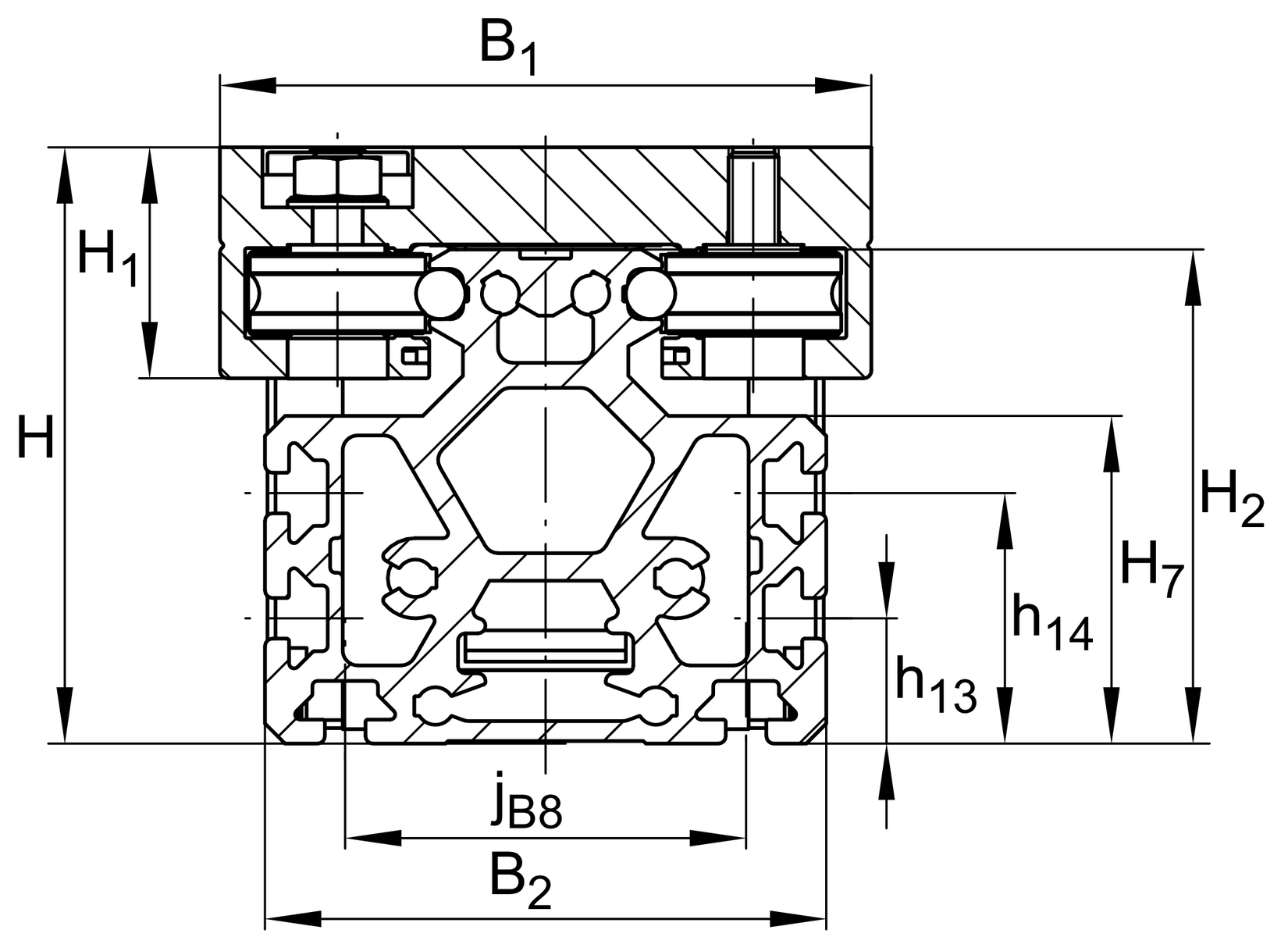

b2 112 mm

H 125 mm

H1 53,8 mm

L 500 mm

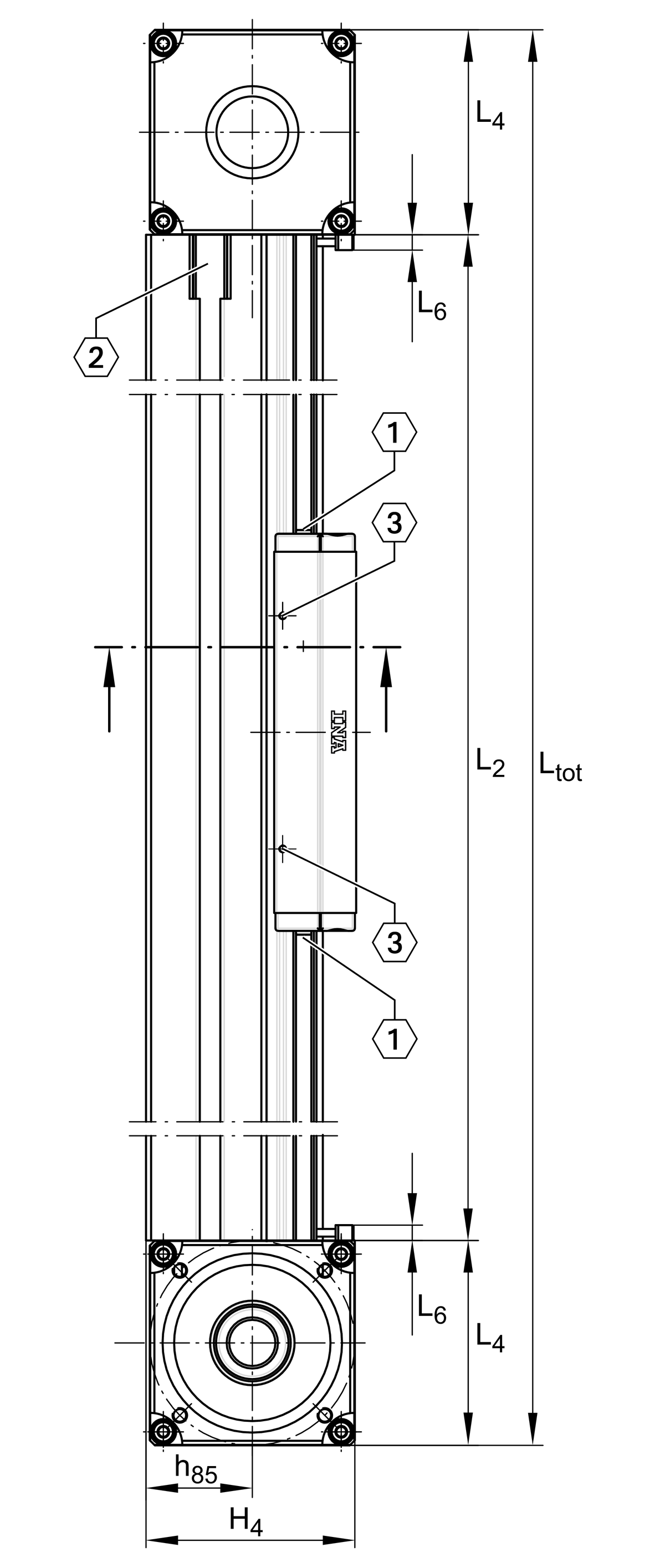

L4 115,5 mm

H4 118,3 mm

S 85 mm

I C 17.800 N

I C0 8.900 N

II C 17.800 N

II C0 8.900 N

III C 28.400 N

III C0 15.500 N

B1 145 mm

G43 M10

H2 98,6 mm

H7 65,4 mm

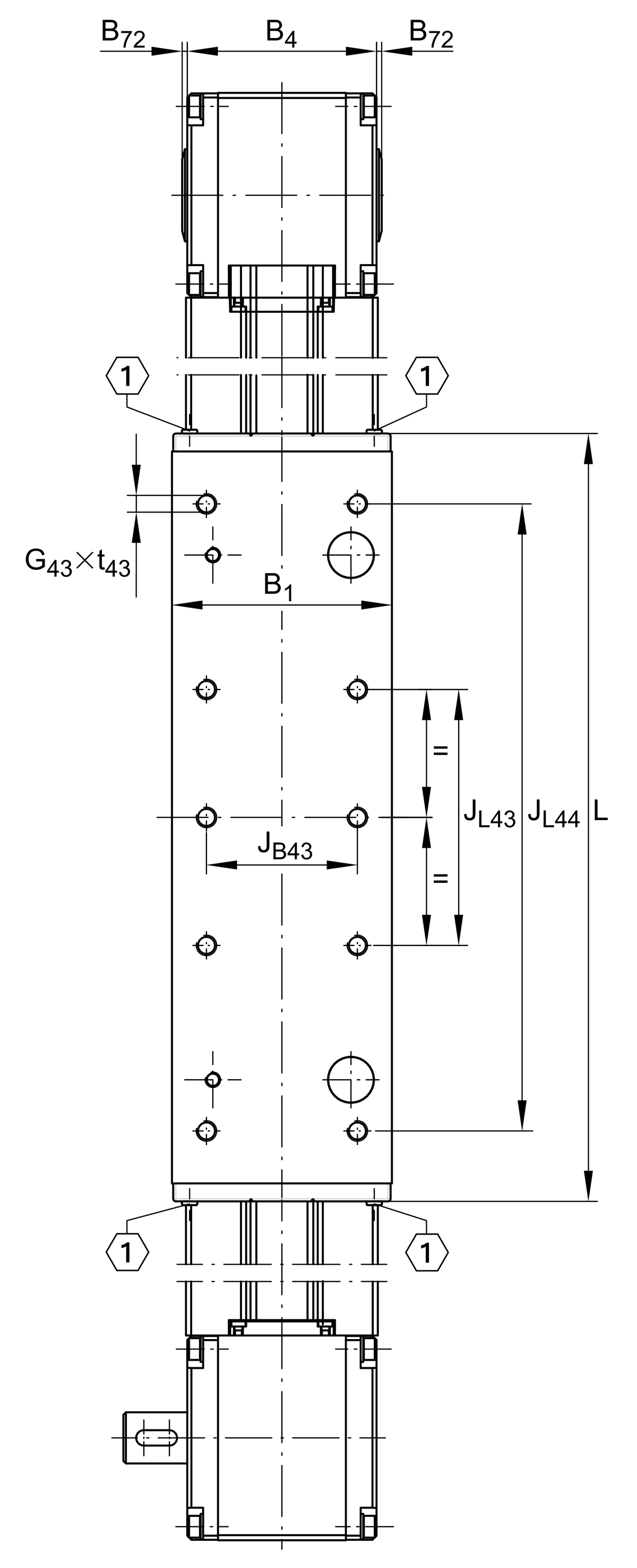

jB43 105 mm

JL43 160 mm

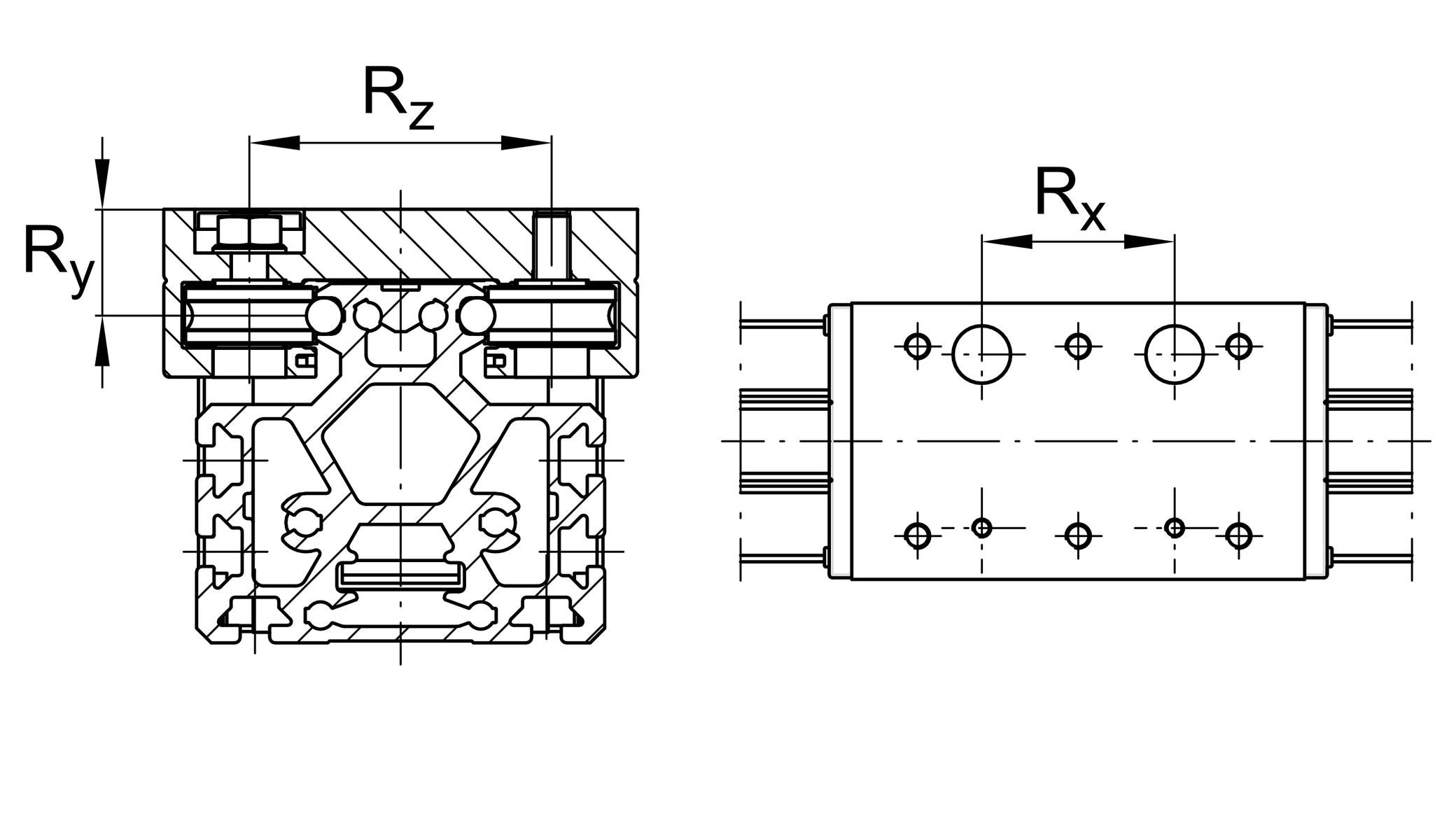

Rx 360 mm

RZ 386 mm

amax 40 m/s2

jB8 80 mm

mLAW 14,34 kg

Vmax 8 m/s

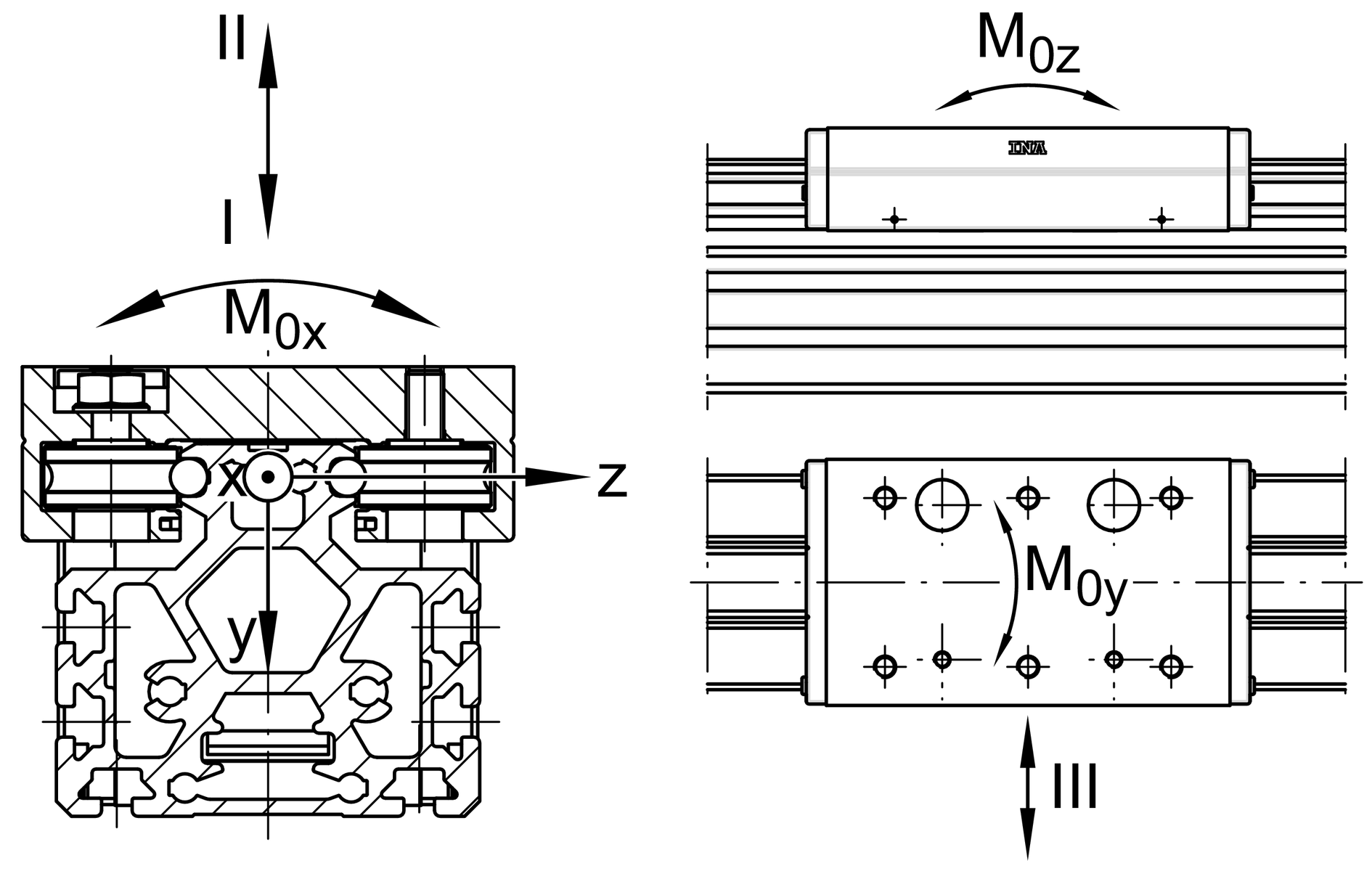

M0x per 180 Nm

M0y per 2.750 Nm

M0z per 1.700 Nm

b4 111 mm

B72 2 mm

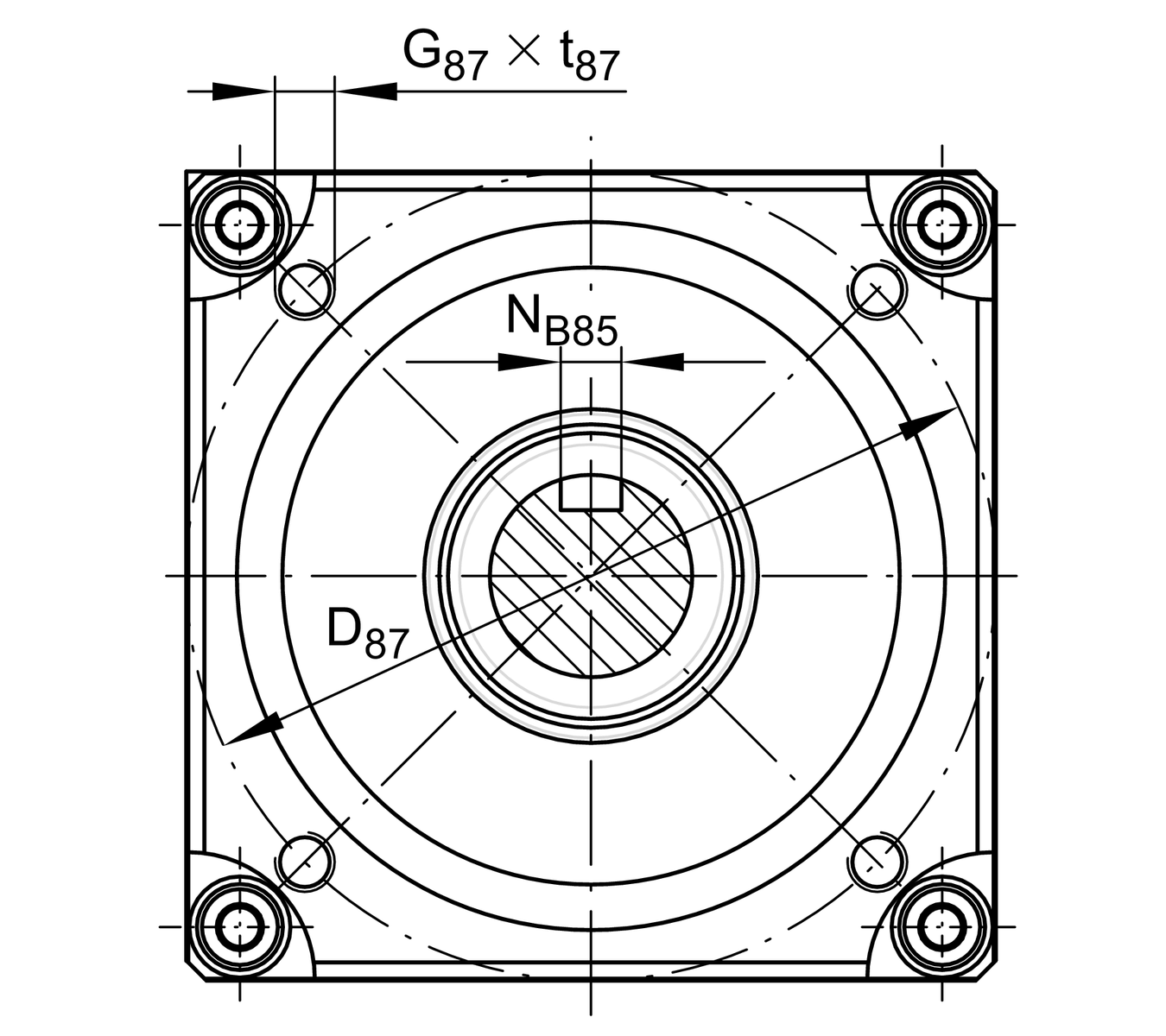

D87 115 mm

Feed (mm/rotation) 270 mm

G87 M8

Iy 386 cm4

Iz 301 cm4

jL44 415 mm

L2 max 8.000 mm

l6 6 mm

L88 31 mm

Mass moment of inertia of Gears 12,6 kg*cm2

Mass of Toothed Belt 0,2 kg/m

Max. permissible drive torque 1.780 Nm

NB85 6 mm

NL85 25 mm

NT85 3,5 mm

Permissible Toothed Belt operating force 1.750 N

Ry 90 mm

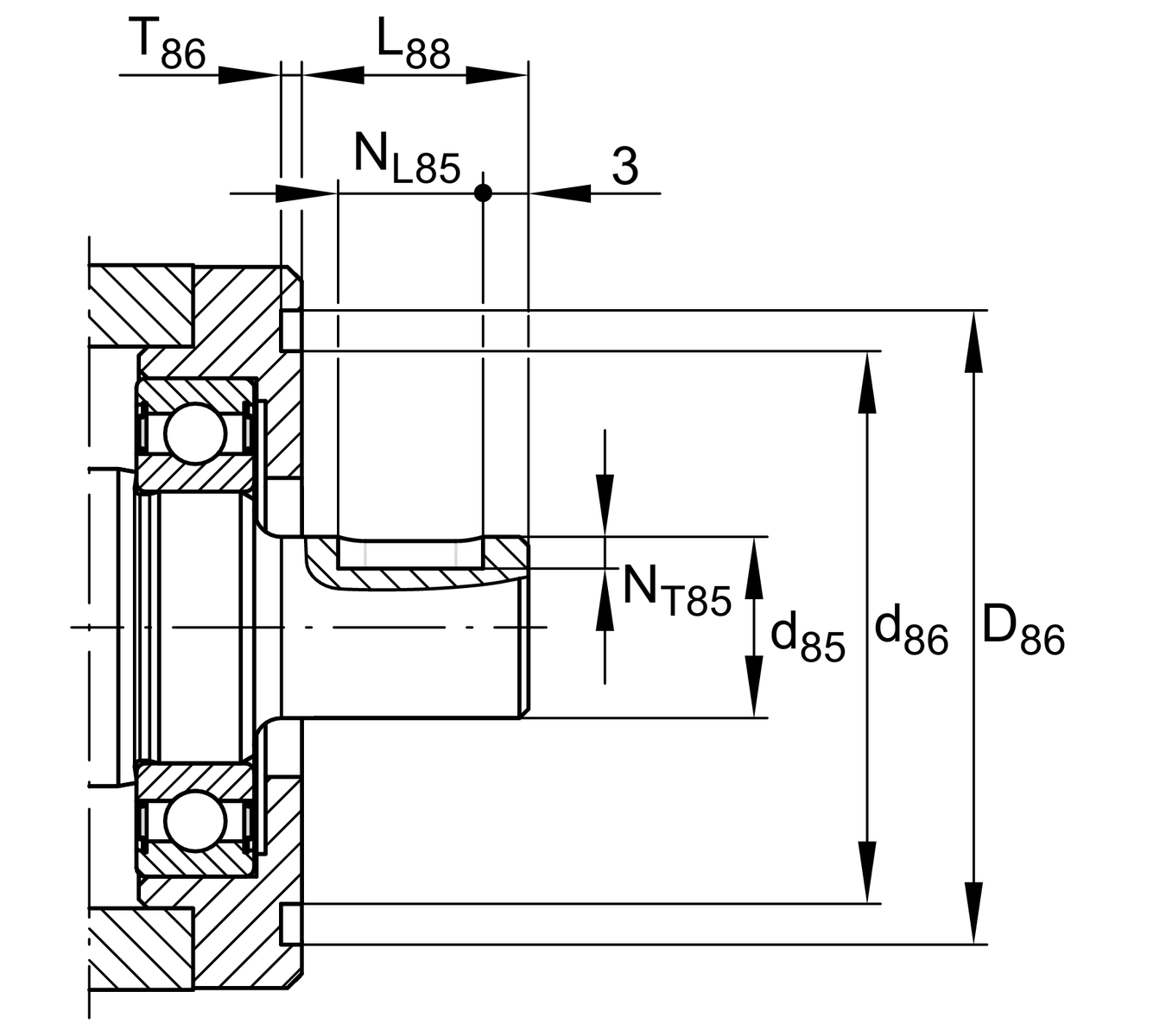

T86 4 mm

Tmax 80 ?C

tmin 0 ?C

Tol T86 low 0 mm

Tol T86 up 0,5 mm

Toothed Belt 32AT10

Track Rollers 4xLFR5301-10-2Z

d85 20 mm

d86 76 mm

h13 25 mm

h14 50 mm

h85 60,6 mm

t43 max 24 mm

t87 max 15 mm
