Imagen 1 de MDKUVE35-500-3ZR-N-FA517.2

MDKUVE35-500-3ZR-N-FA517.2

Consultar precio

Módulo lineal

MPN: MDKUVE35-500-3ZR-N-FA517.2 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Módulos lineales con accionamiento por correa

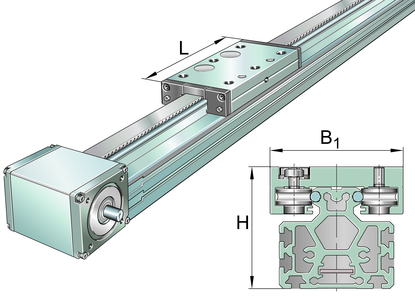

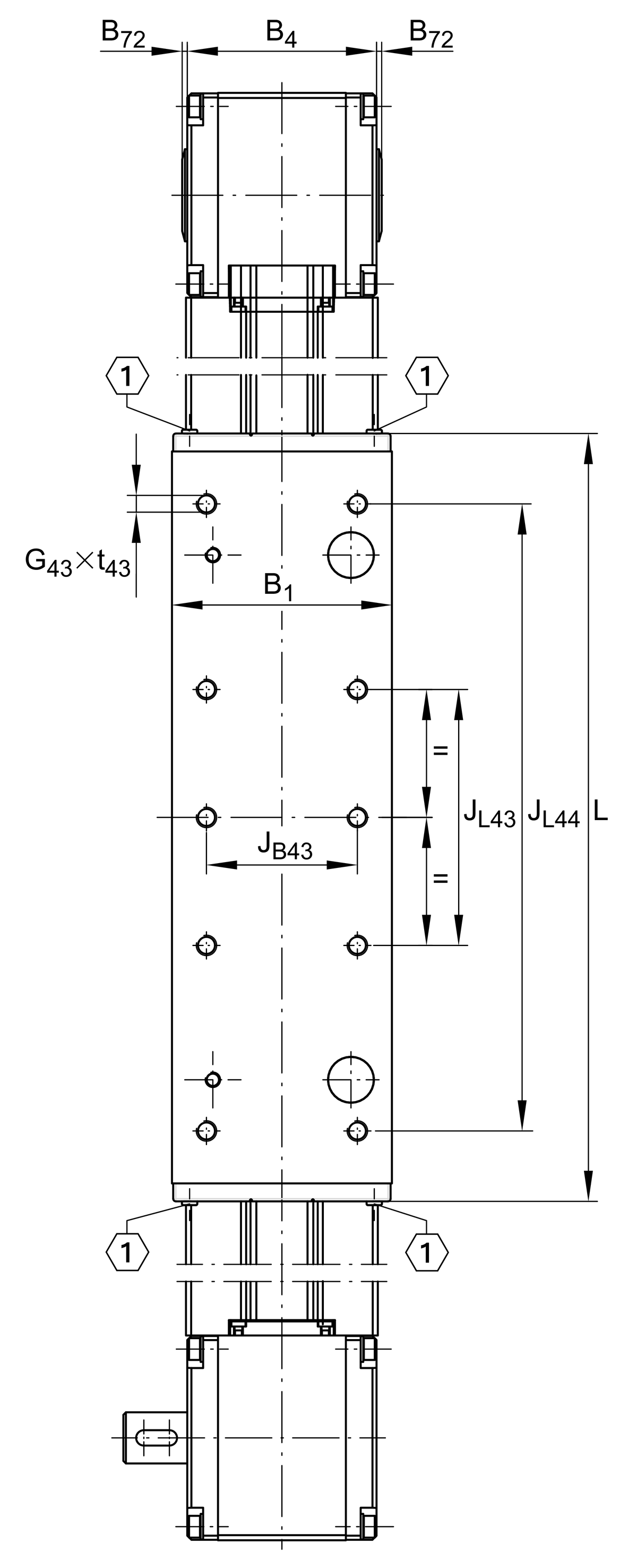

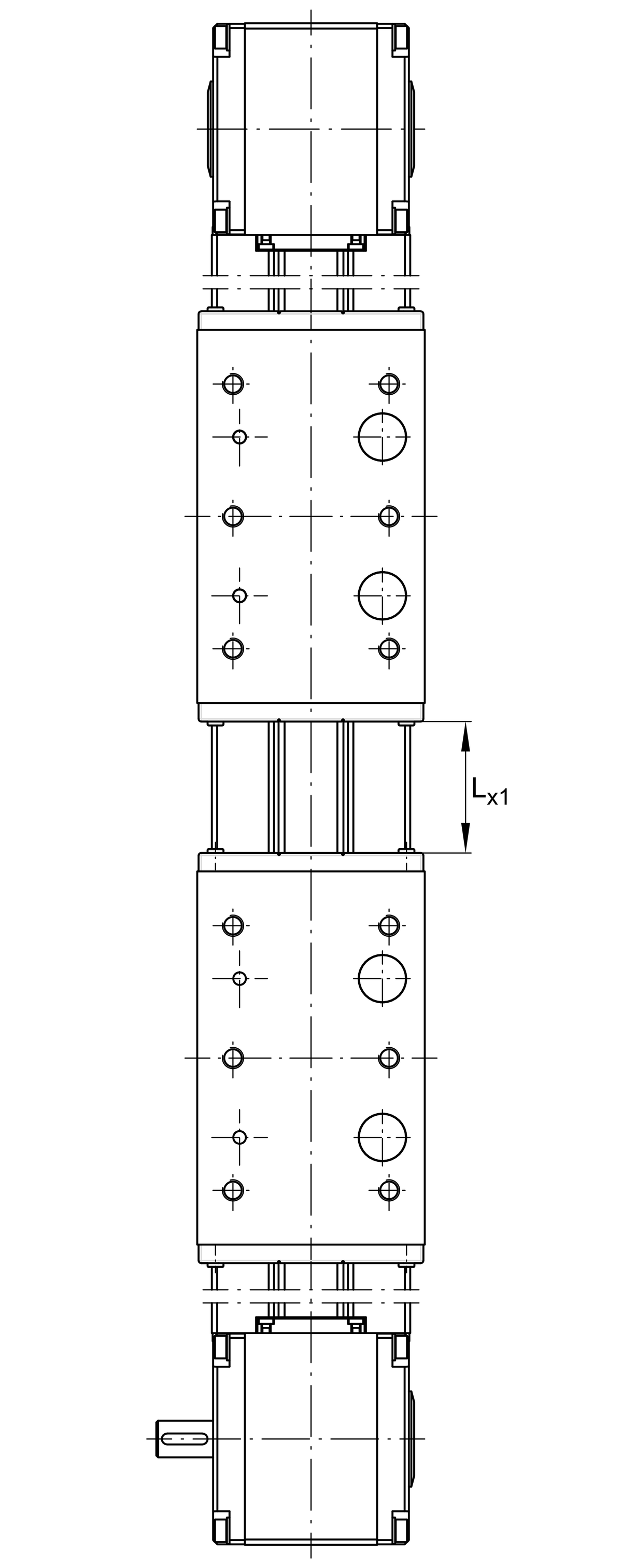

Tandem actuators with four-row linear recirculating bearing and guideway assembly, monorail guidance system and toothed belt drive. With triple toothed belt, support rail in three segments and fixing slots in carriage

b2 415 mm

H 200 mm

L 500 mm

L1 538 mm

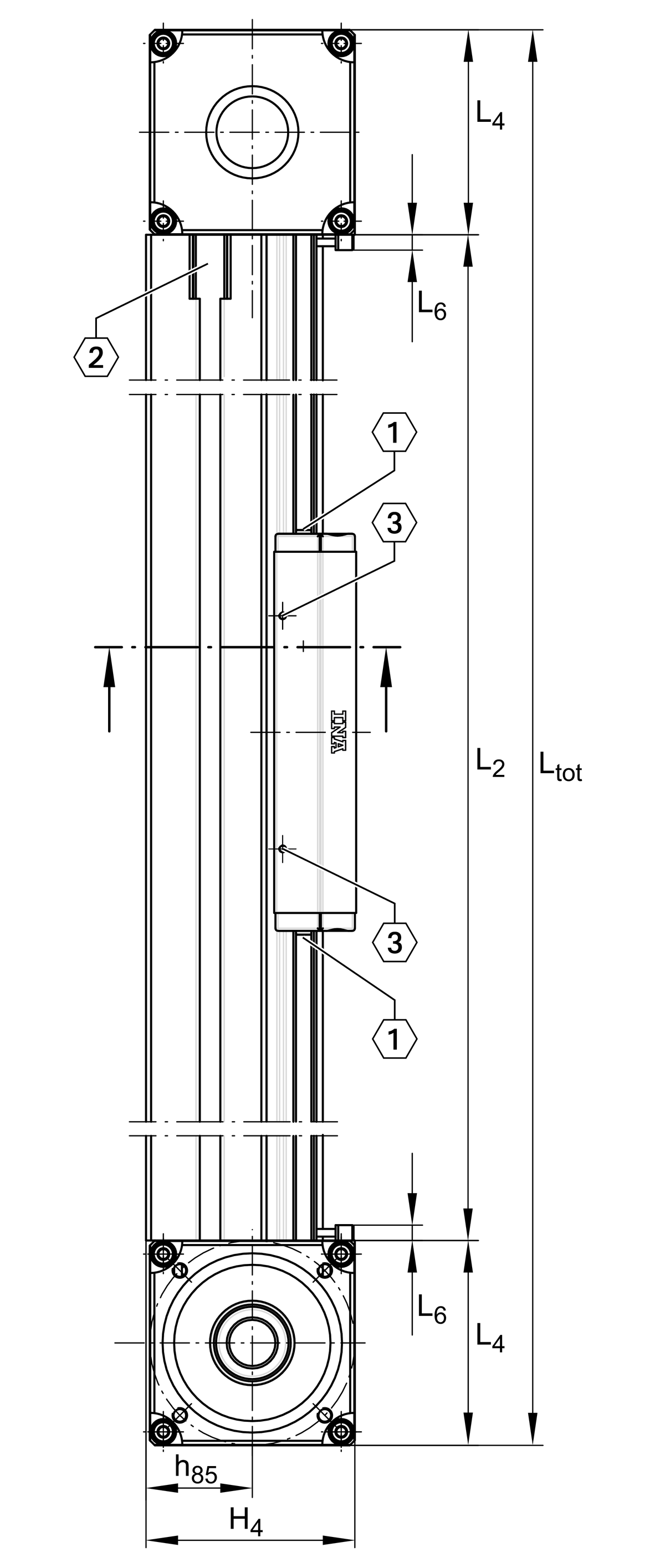

L4 170 mm

H4 173 mm

S 85 mm

Carriage 4xKWVE35-B-H

lz 5.030 cm4

I C 100.200 N

I C0 288.000 N

II C 100.200 N

II C0 288.000 N

III C 100.200 N

III C0 288.000 N

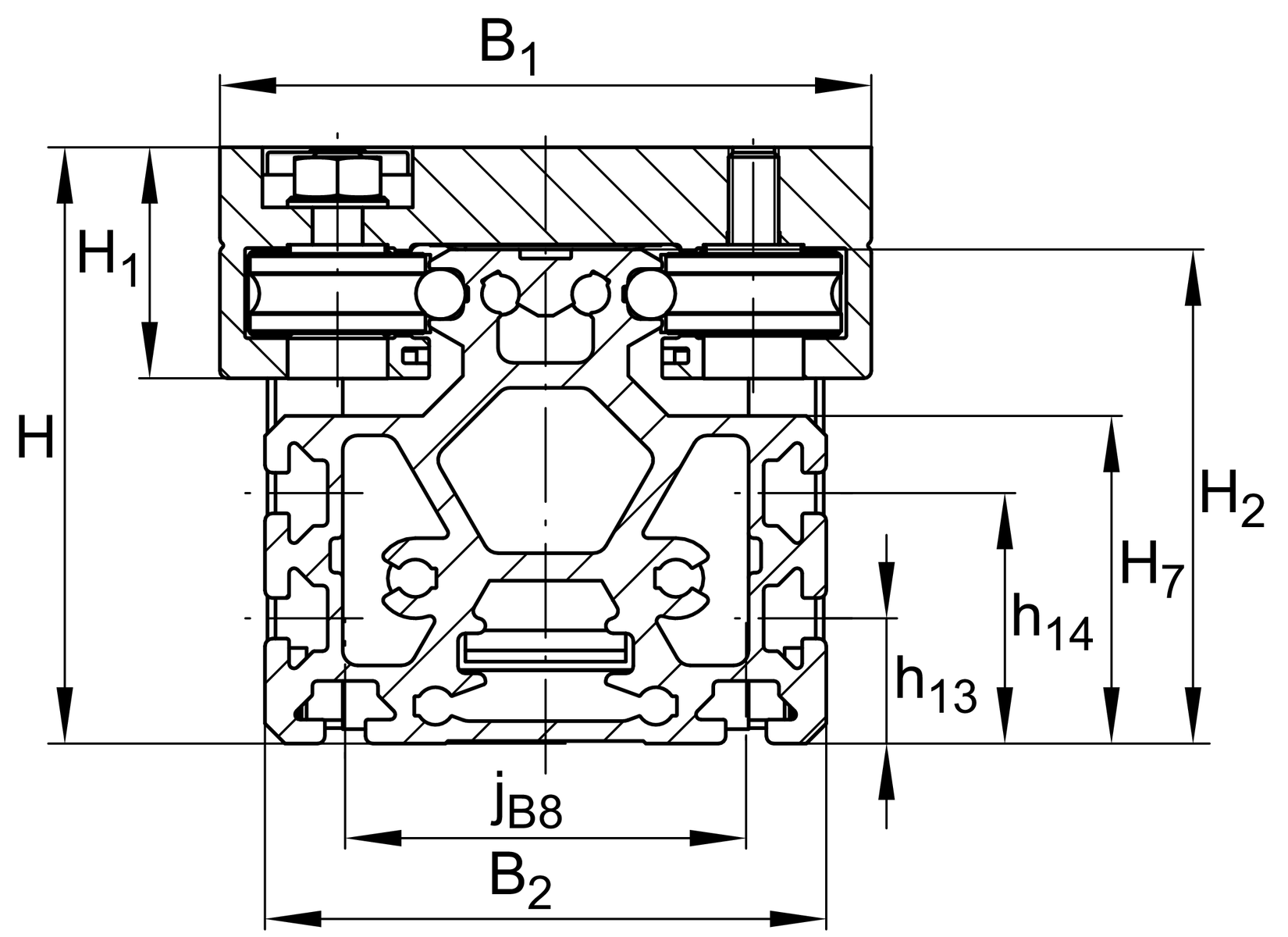

B1 410 mm

H2 157 mm

jB43 120 mm

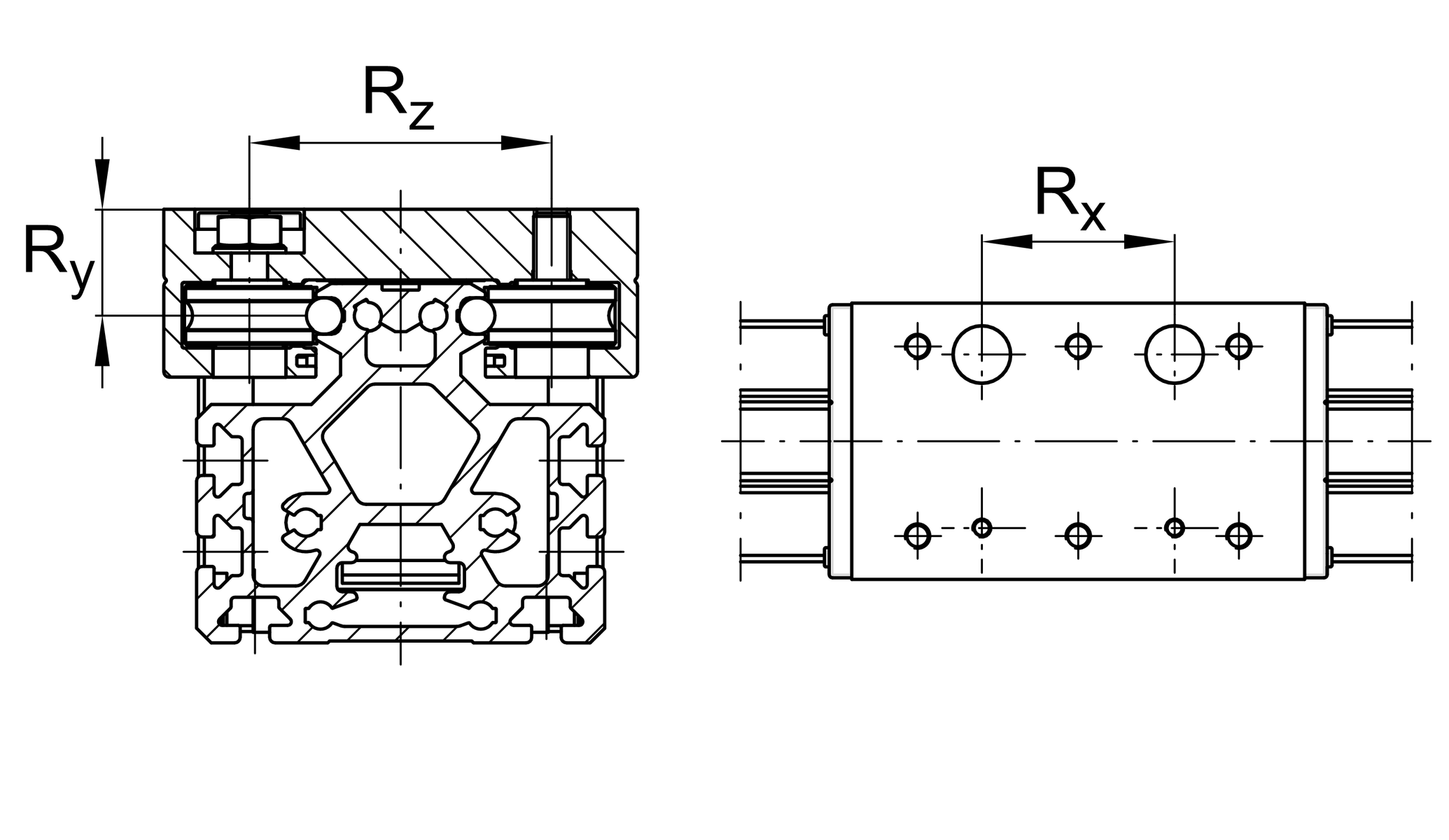

Rx 262 mm

amax 30 m/s2

jB8 80 mm

mLAW 42,3 kg

max 80 ?C

min 0 ?C

Vmax 5 m/s

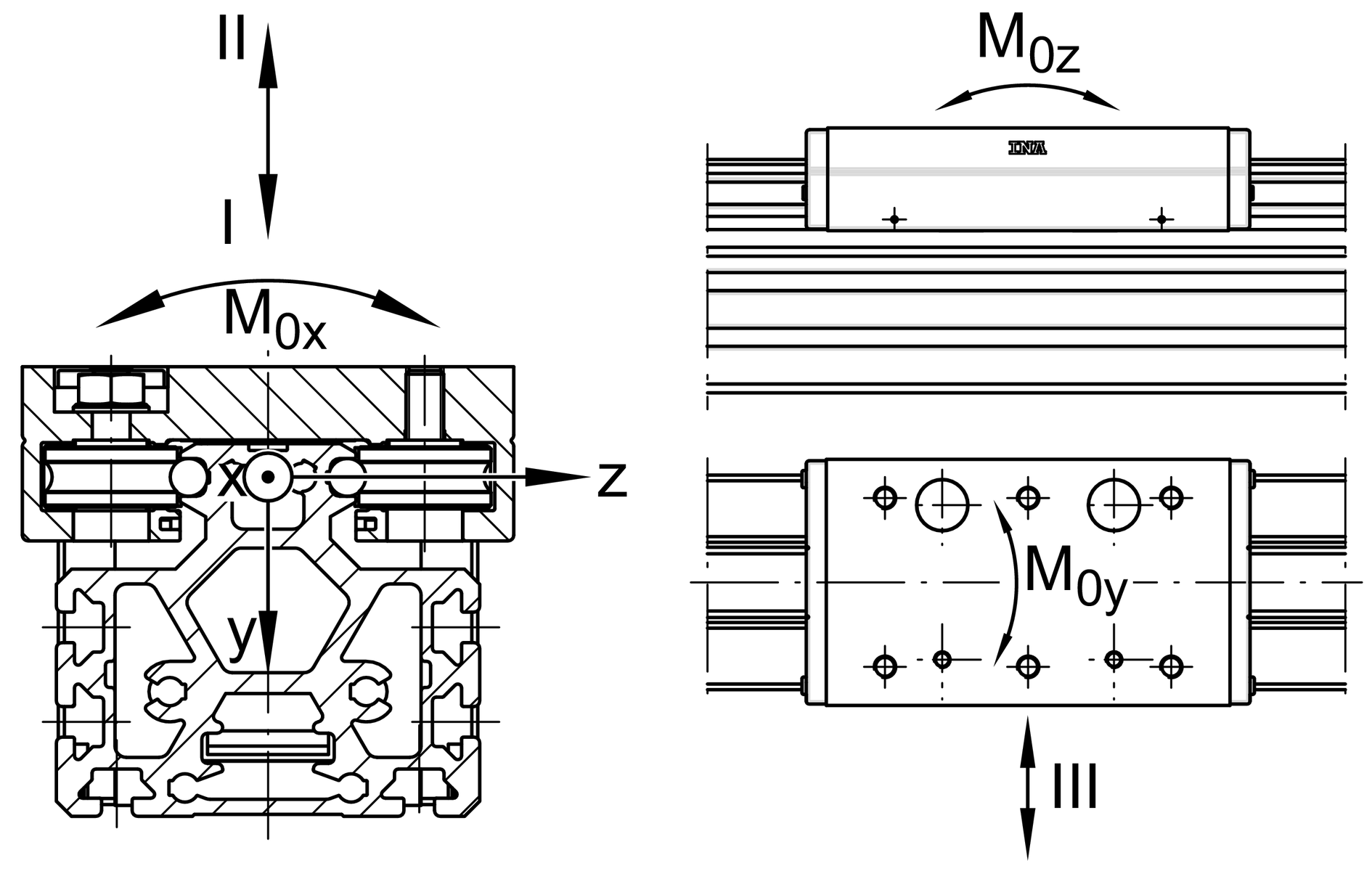

M0x per 33.800 Nm

M0y per 20.200 Nm

M0z per 24.000 Nm

RZ 260 mm

b4 447,5 mm

B72 2 mm

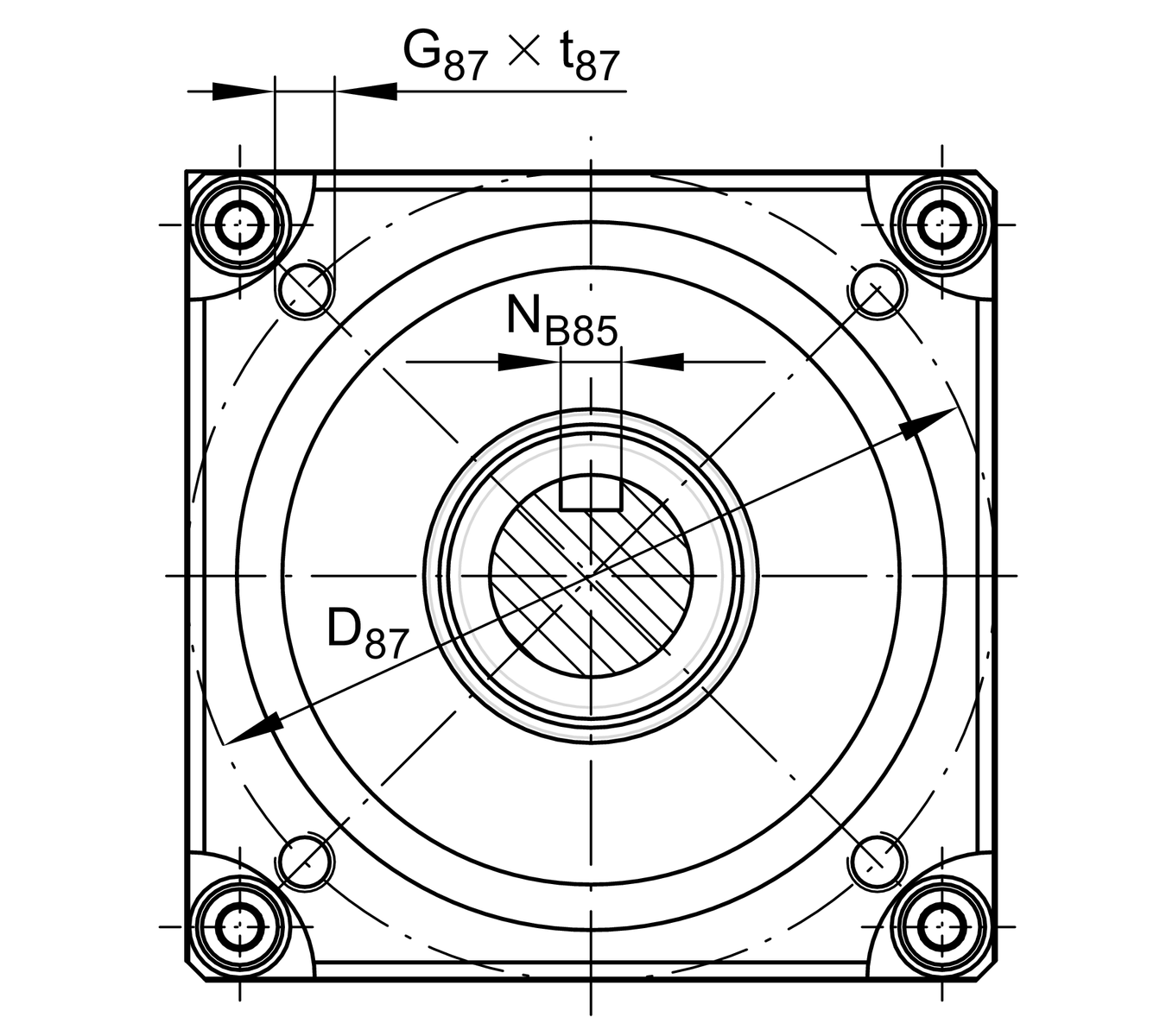

D87 212 mm

Feed (mm/rotation) 370 mm

G87 M8

Iy 42.680 cm4

L2 max 18.000 mm

l6 10 mm

L88 70 mm

Mass moment of inertia of Gears 892 kg*cm2

Mass of Toothed Belt 2,06 kg/m

Max. permissible drive torque 850 Nm

NB85 14 mm

NL85 45 mm

NT85 5,5 mm

Permissible Toothed Belt operating force 15.000 N

Ry 92,5 mm

T86 4 mm

Toothed Belt 100ATK10L

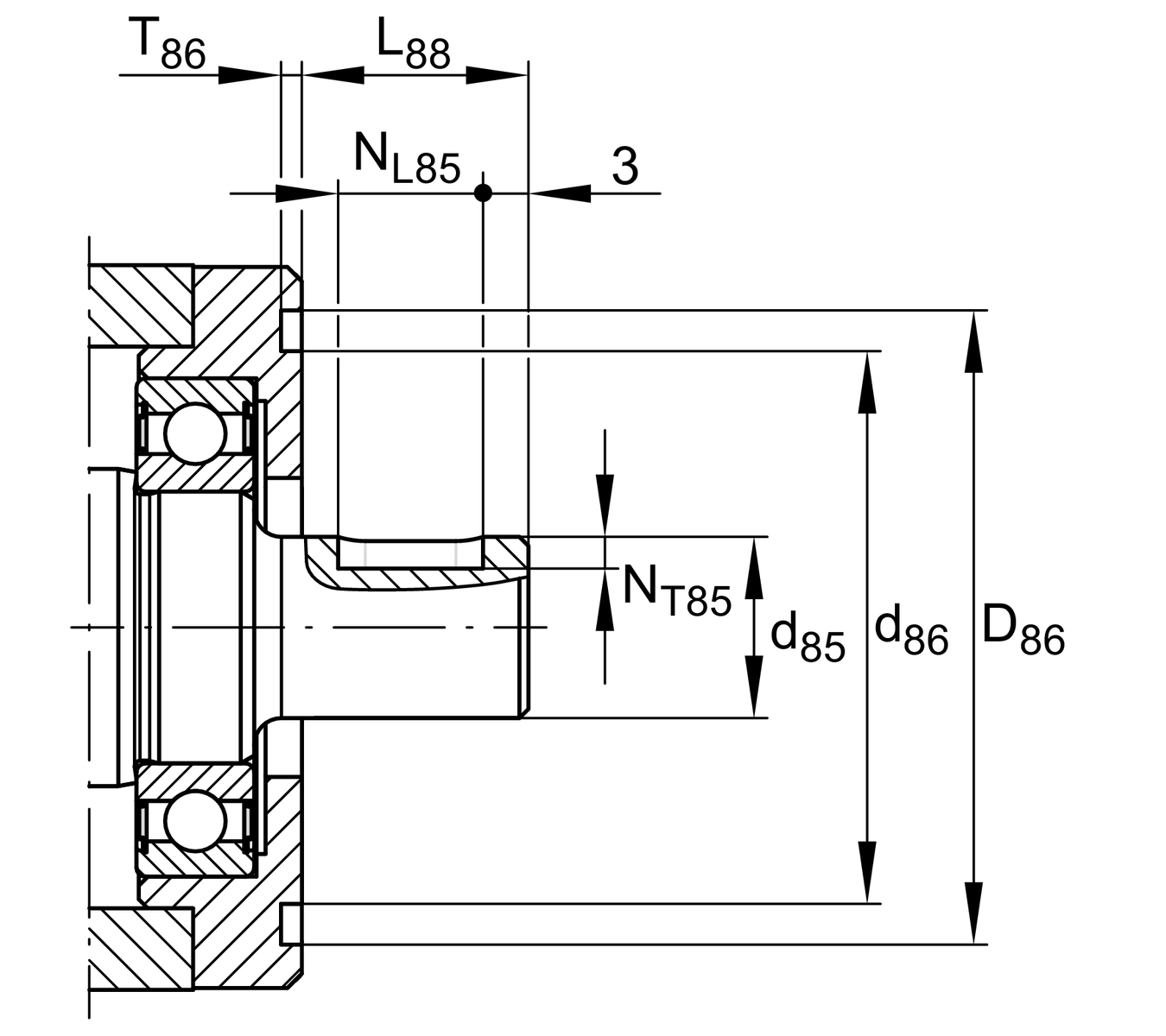

d85 50 mm

d86 138 mm

h13 30 mm

h14 60 mm

h85 88 mm

t87 max 27 mm

Tol d86 G7

h56 30 mm

Support Rail Design FA517.2

JB44 240 mm

JB45 360 mm

jB10 350 mm

jB9 170 mm

B18 28 mm

L18 600 mm

h18 10 mm
