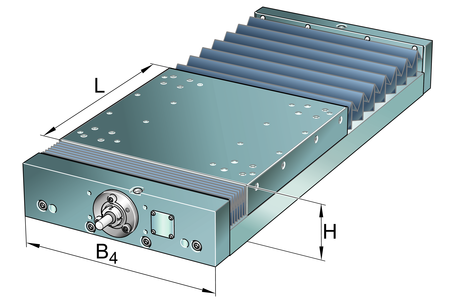

Imagen 1 de LTE20-130-A-KGT1605-MM-1

LTE20-130-A-KGT1605-MM-1

Consultar precio

Mesa lineal

MPN: LTE20-130-A-KGT1605-MM-1 Marca: Ina Categoría: Linear Motion Subcategoría: 7.º eje para robots Familia: Linear Modules Subfamilia: Mesas lineales

Linear tables with closed shaft guidance system and ball screw drive, with shaft support block type A, with bellows, with double nut

C 9.300 N

C0 13.100 N

H 48 mm

L 130 mm

L4 29 mm

S 5 mm

H1 23 mm

B1 130 mm

C0I 4.920 N

C0II 4.920 N

C0III 4.920 N

CI 4.140 N

CII 4.140 N

CIII 4.140 N

d7 20 mm

G43 M8

jB43 115 mm

JL43 115 mm

K43 M6

amax 10 m/s2

mLAW 1,82 kg

t43 18 mm

Vmax 0,25 m/s

BB 20 mm

FBL 1,33

D3 11 mm

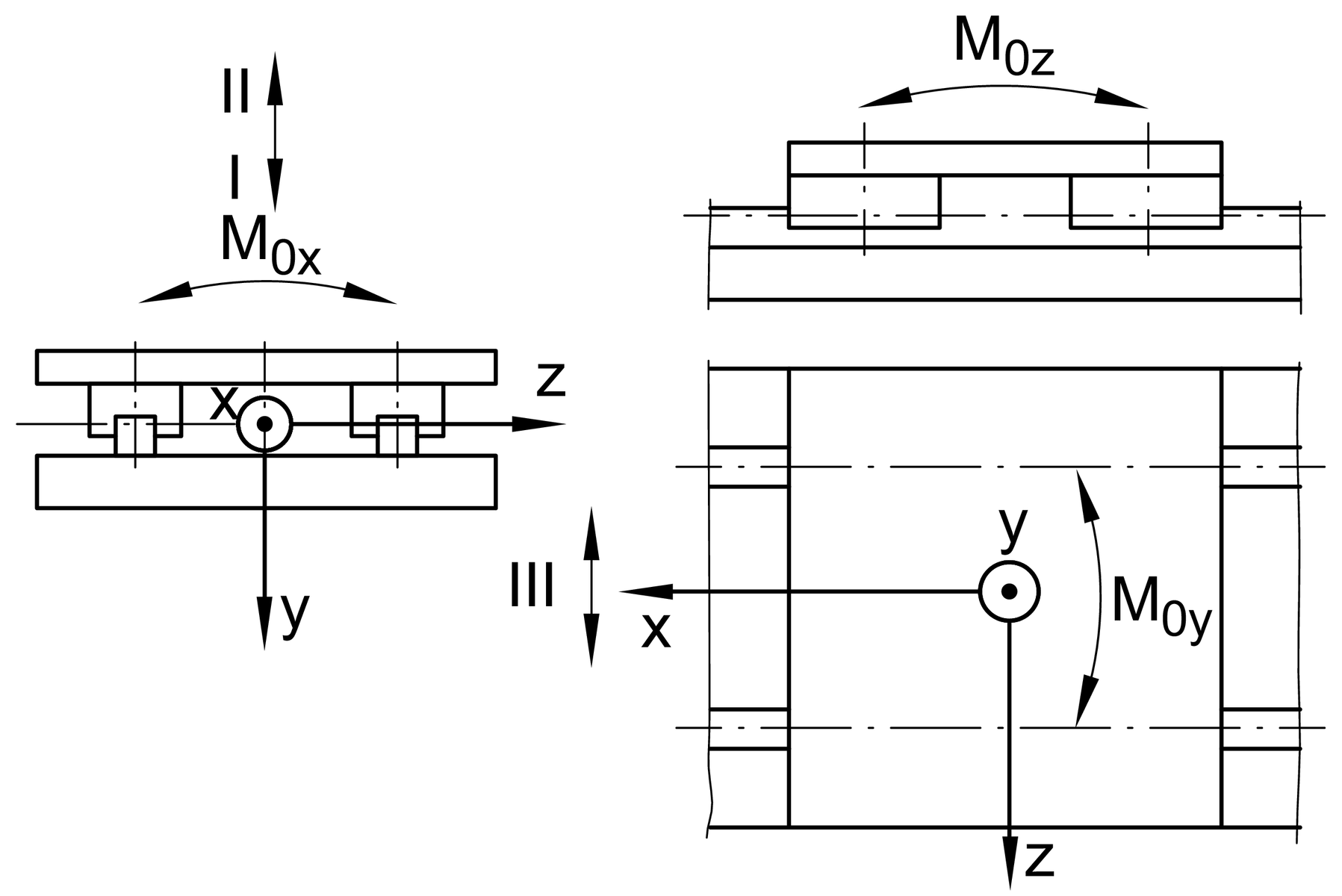

M0x per 178 Nm

M0y per 155 Nm

M0z per 138 Nm

Maximum operating Temperatur 80 ?C

Minimum operating Temperatur 0 ?C

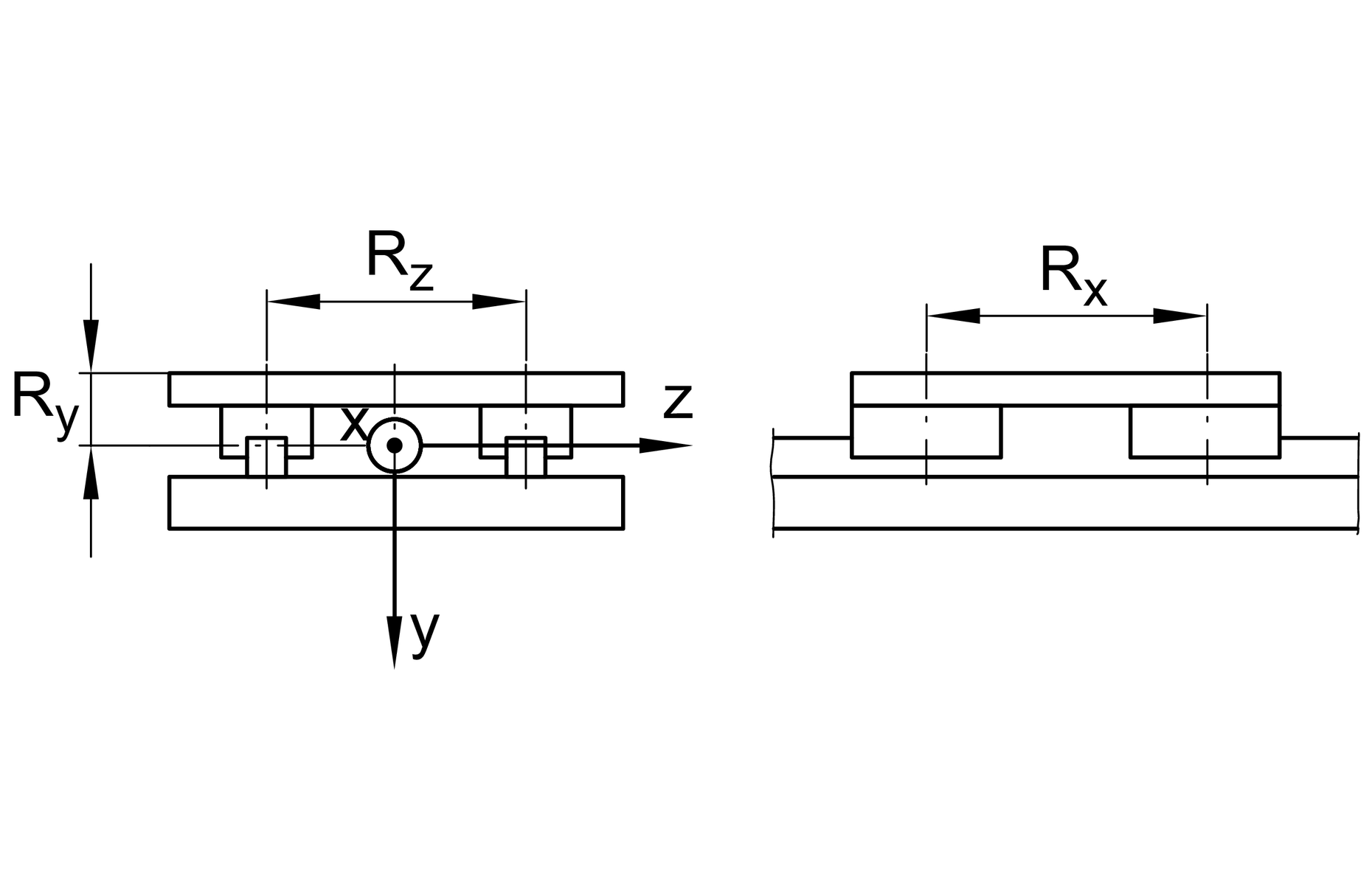

Rx 74,6 mm

RZ 72 mm

s3 18 mm

T3 10 mm

G87 M6x15

L88 37 mm

Max. permissible drive torque 6 Nm

d85 9 mm

d86 50 mm

h85 25 mm

jL3 10 mm

L5 20 mm

h87 30 mm

c0a 18.800 N

ca 13.400 N

L86 8 mm

Mass moment of inertia of threaded Spindle 0,313 kg*cm2

P 5 mm

b87 62 mm

D0 16 mm

jB4 108 mm

B4A 130 mm

H4A 46 mm

H5A 46 mm

l85 23 mm

Linear Ball Bearings 4 KB20-P

Rolling Bearings (locating bearing) ZKLN1034-2RS-PE

T56 3,75 mm
