Imagen 1 de KUVE55-B-L

KUVE55-B-L

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE55-B-L Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

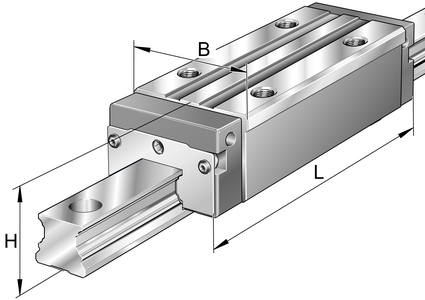

Carriages KWVE..-B-L, long carriage, four-row, full complement ball set

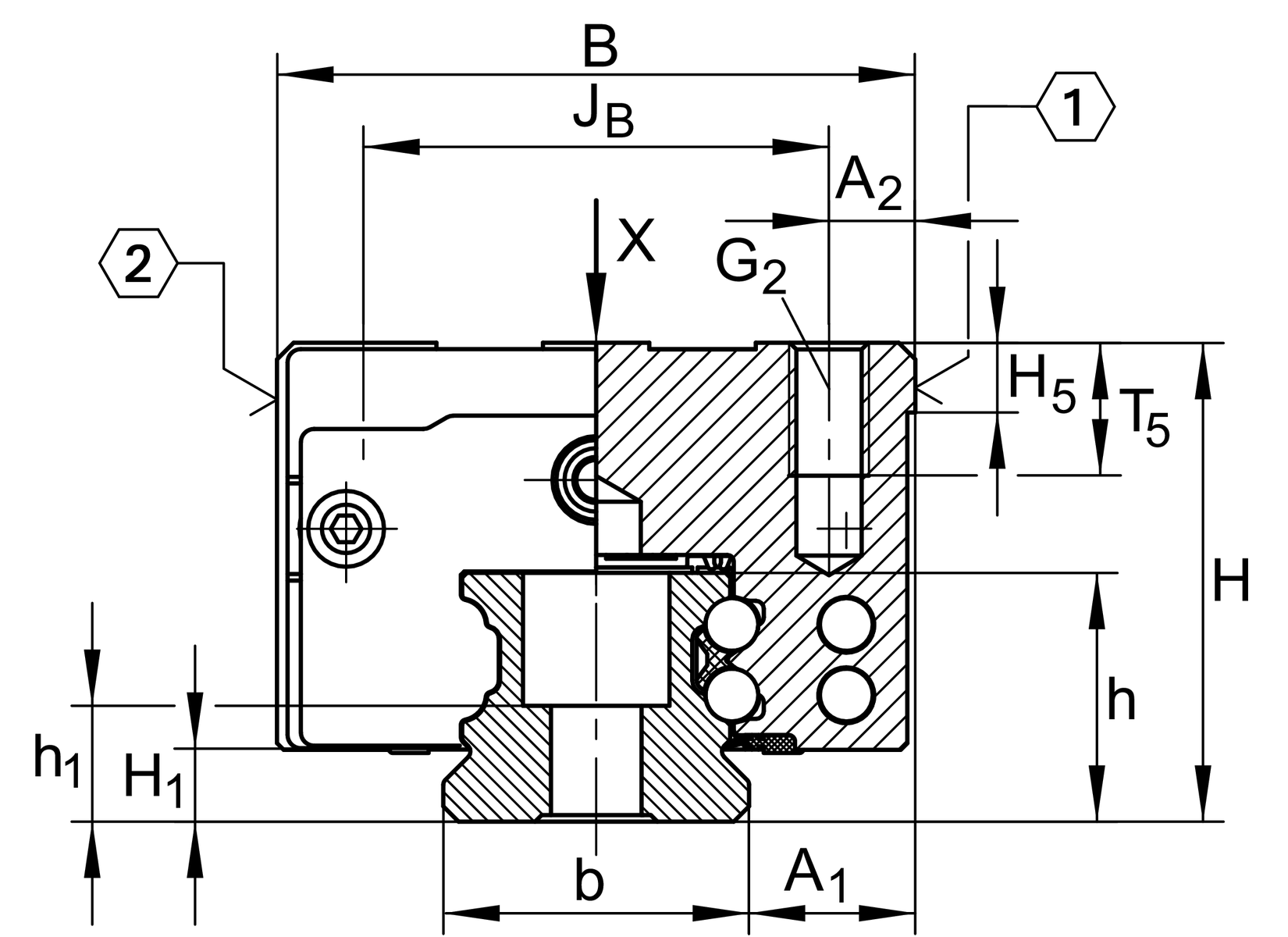

A1 43,5 mm

a2 12 mm

a3 15 mm

C 127.000 N

C0 285.000 N

D2 12,5 mm

G2 M14

G2 MA 140 Nm

H1 13,5 mm

jB 116 mm

JL 95 mm

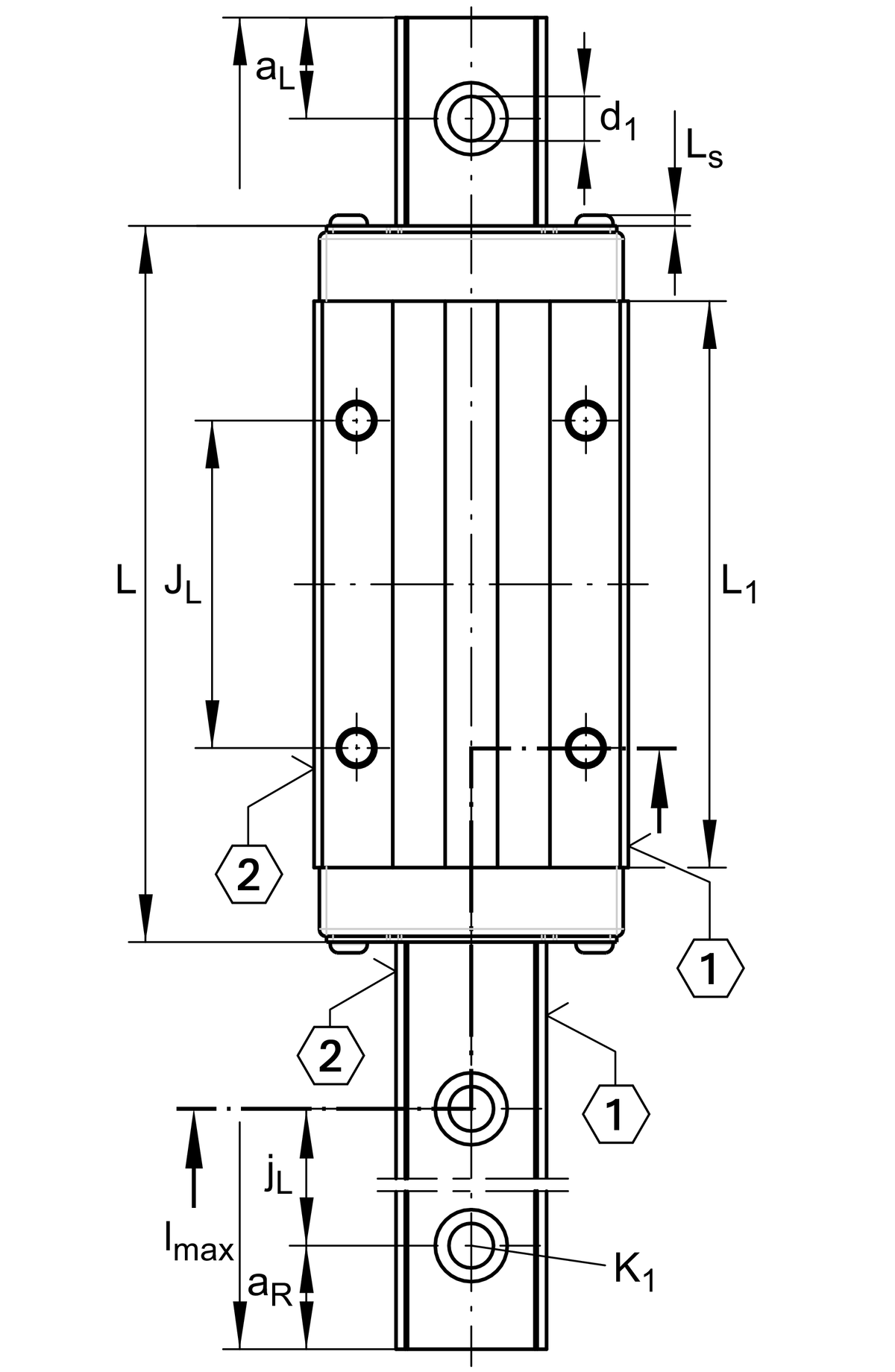

L 211,6 mm

L1 170 mm

M0X 7.500 Nm

M0Y 4.725 Nm

M0Z 4.725 Nm

T5 21 mm

d1 15,4 mm

H 41,5 mm

A4 15 mm

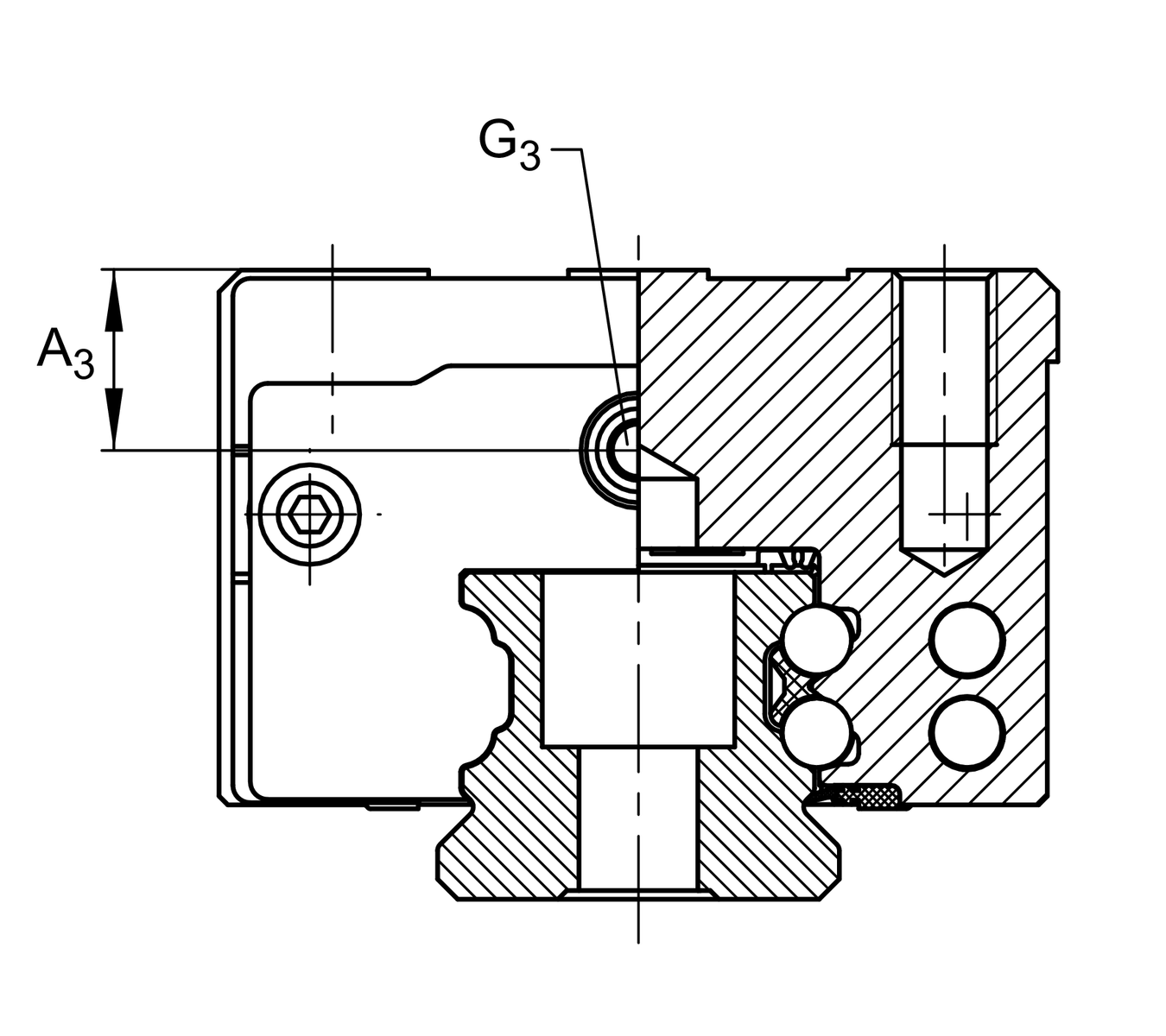

G3 M6

H4 22,7 mm

h5 11,25 mm

K3 M12

K3 MA 140 Nm

K6 M12

K6 MA 140 Nm

t6 18 mm

B 53 mm

t G3 7 mm

g4 M6

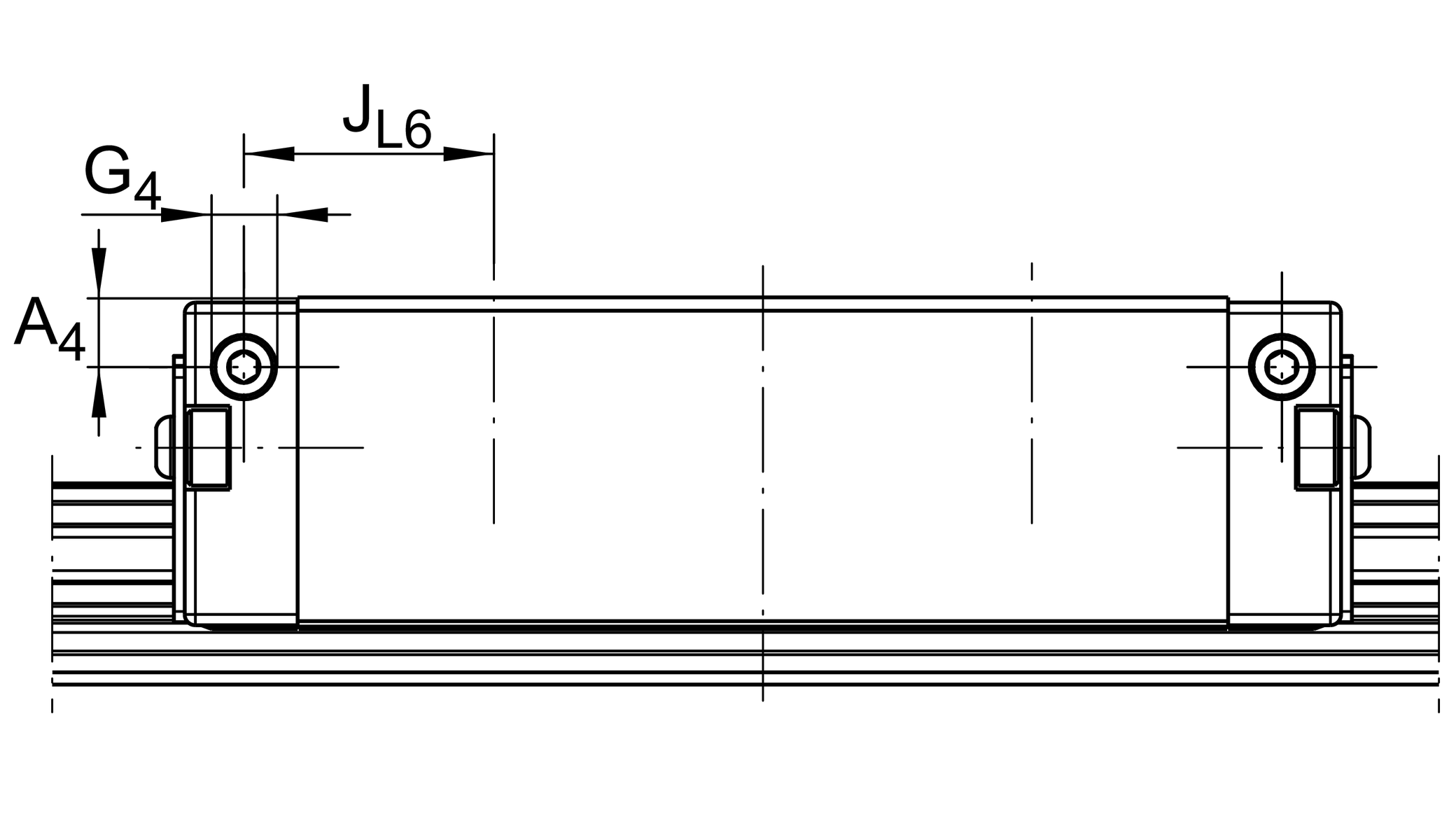

JL6 49,5 mm

JLZ 70 mm

t G4 7 mm

Compatible with the following carriage KWVE55-B-L

K1 M14

K1 MA 220 Nm

aL max 107 mm

aL min 20 mm

aR max 107 mm

aR min 20 mm

lmax 5.820 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD55-B
