Imagen 1 de KUVE45-B-SNL

KUVE45-B-SNL

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE45-B-SNL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

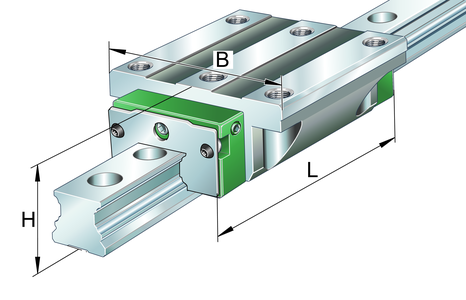

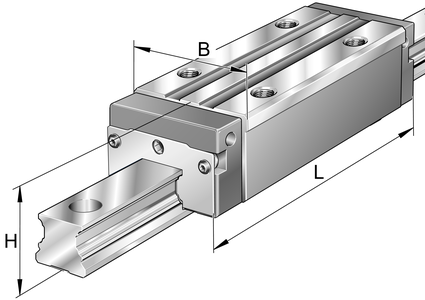

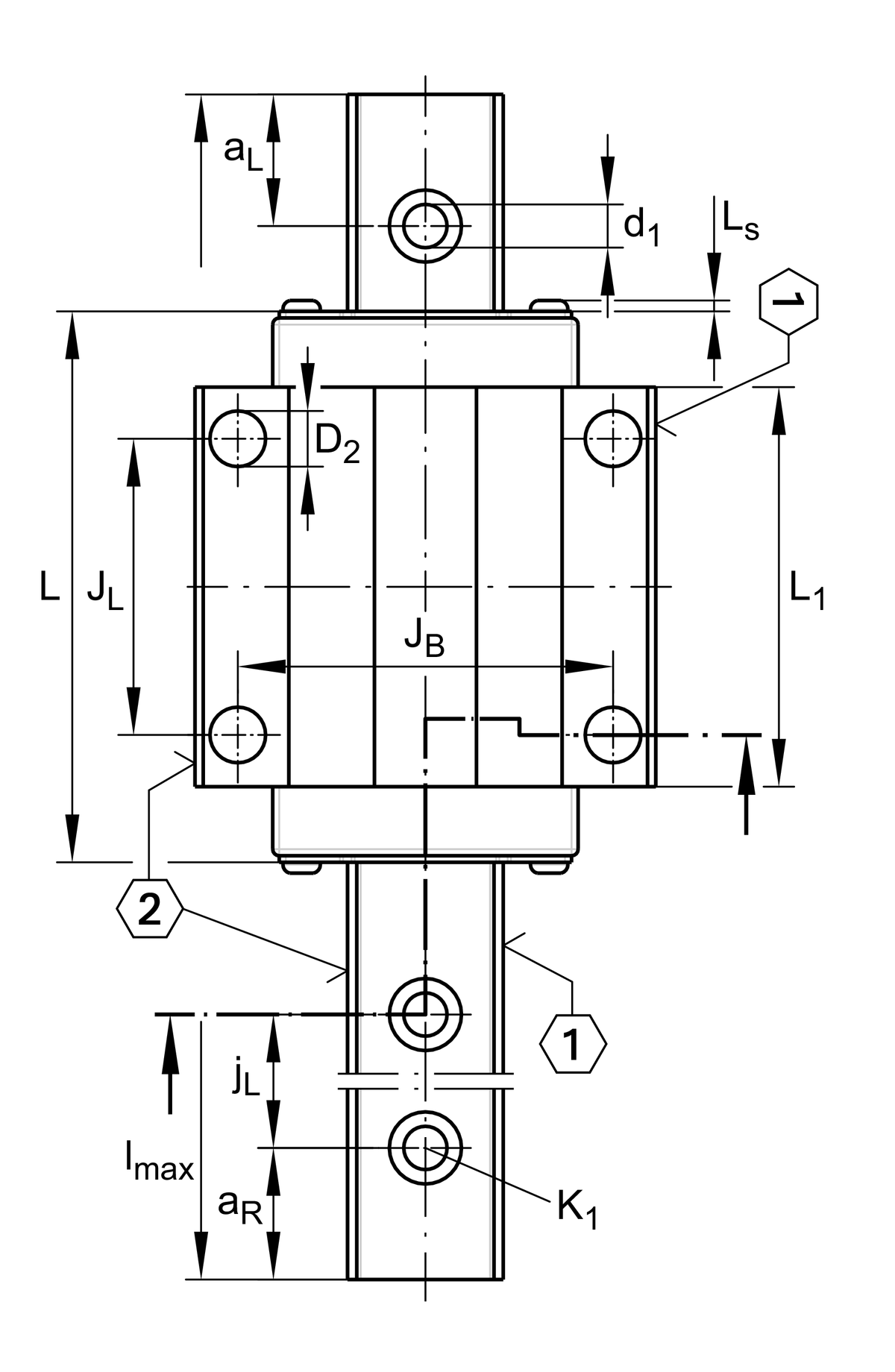

Carriages KWVE..-B-SNL, narrow, low, long carriage, four-row

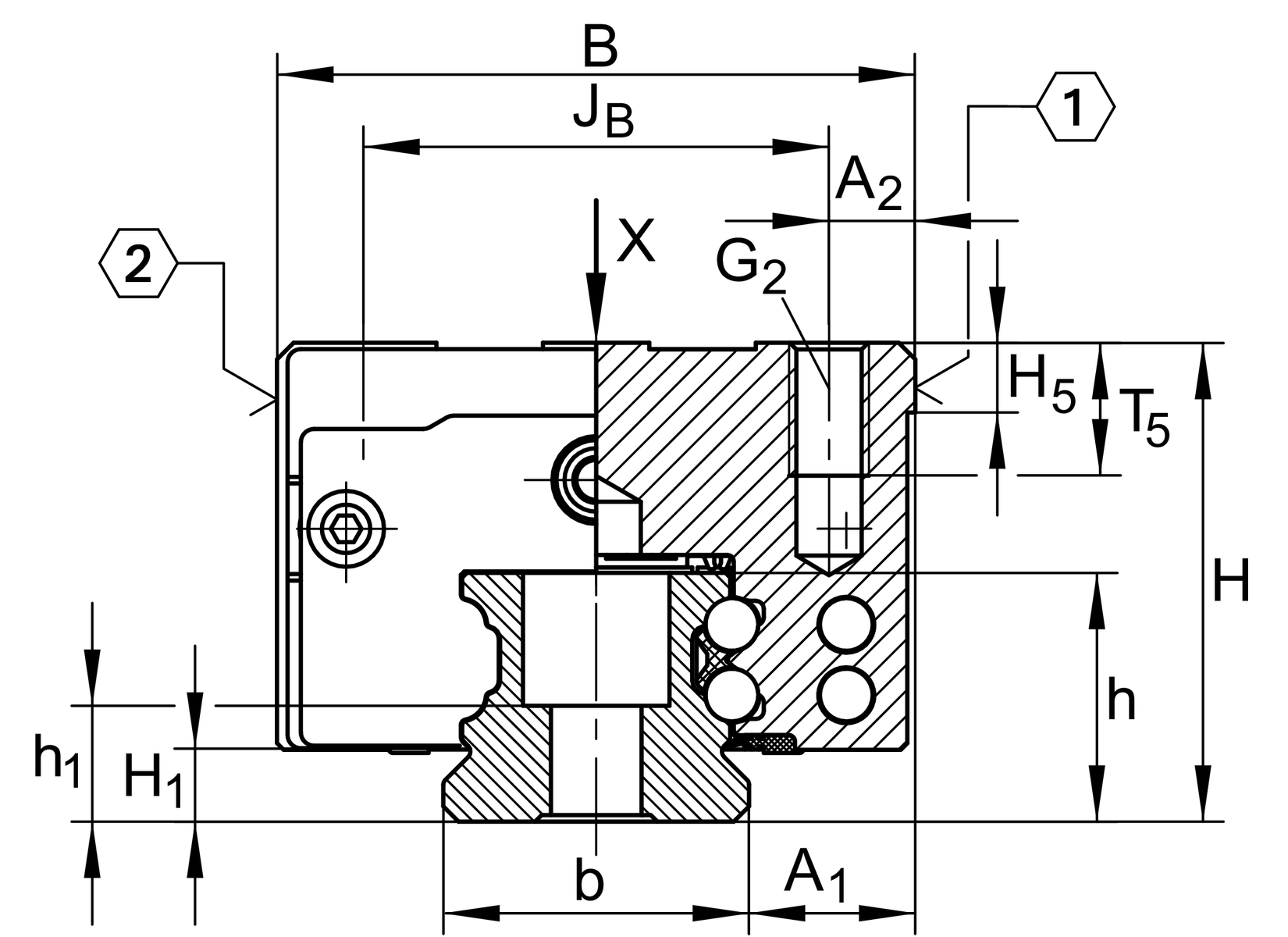

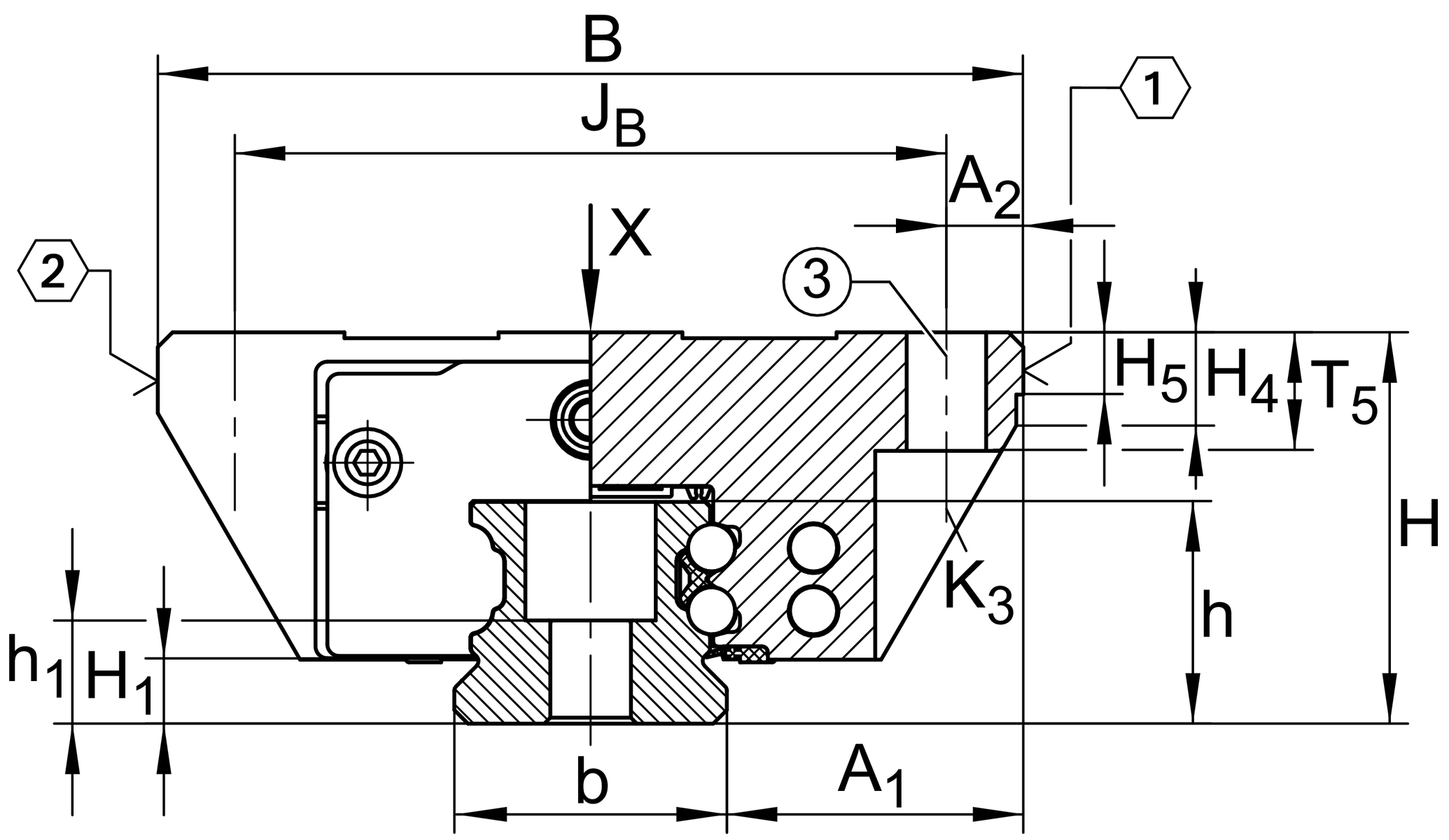

A1 20,5 mm

a2 13 mm

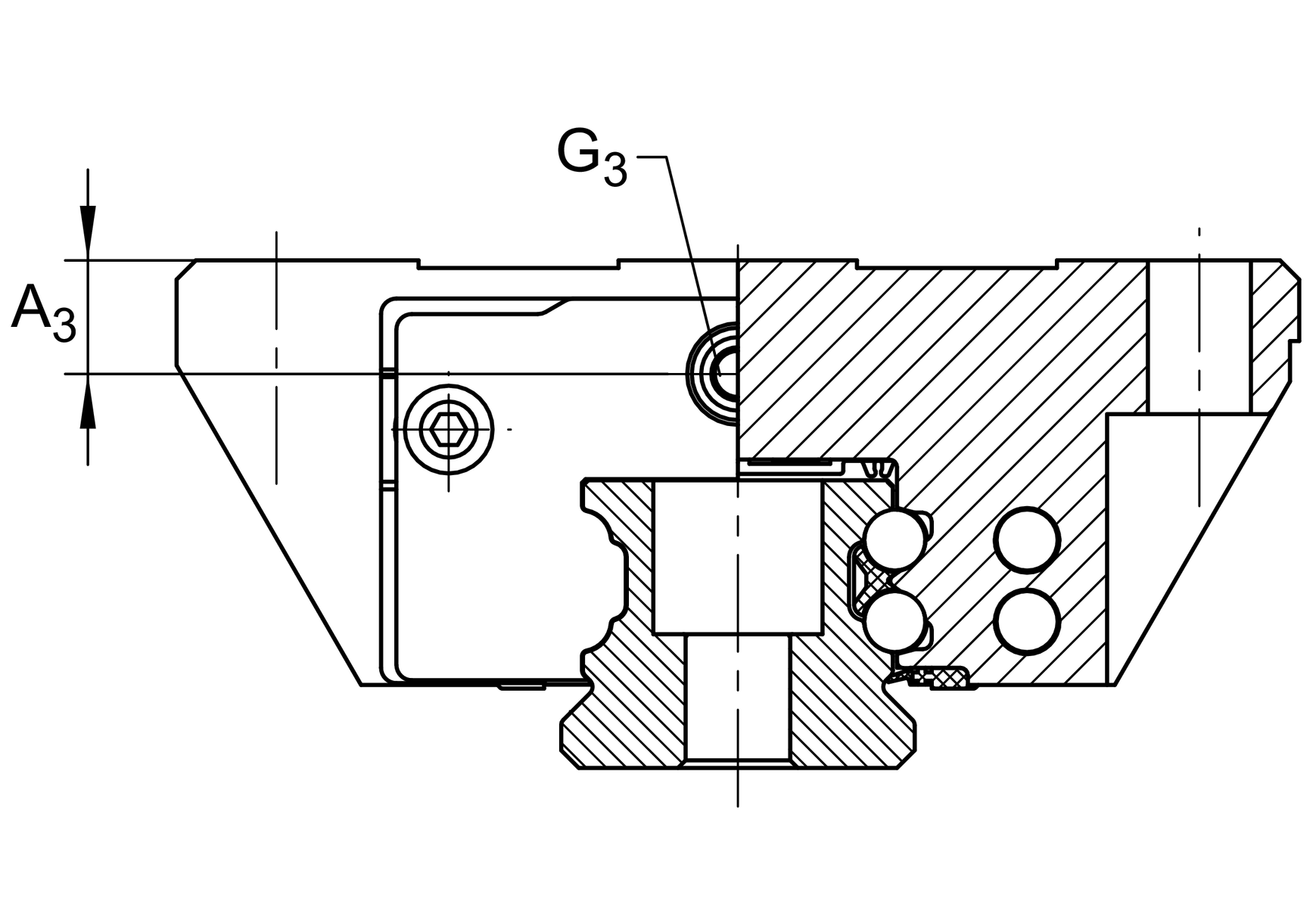

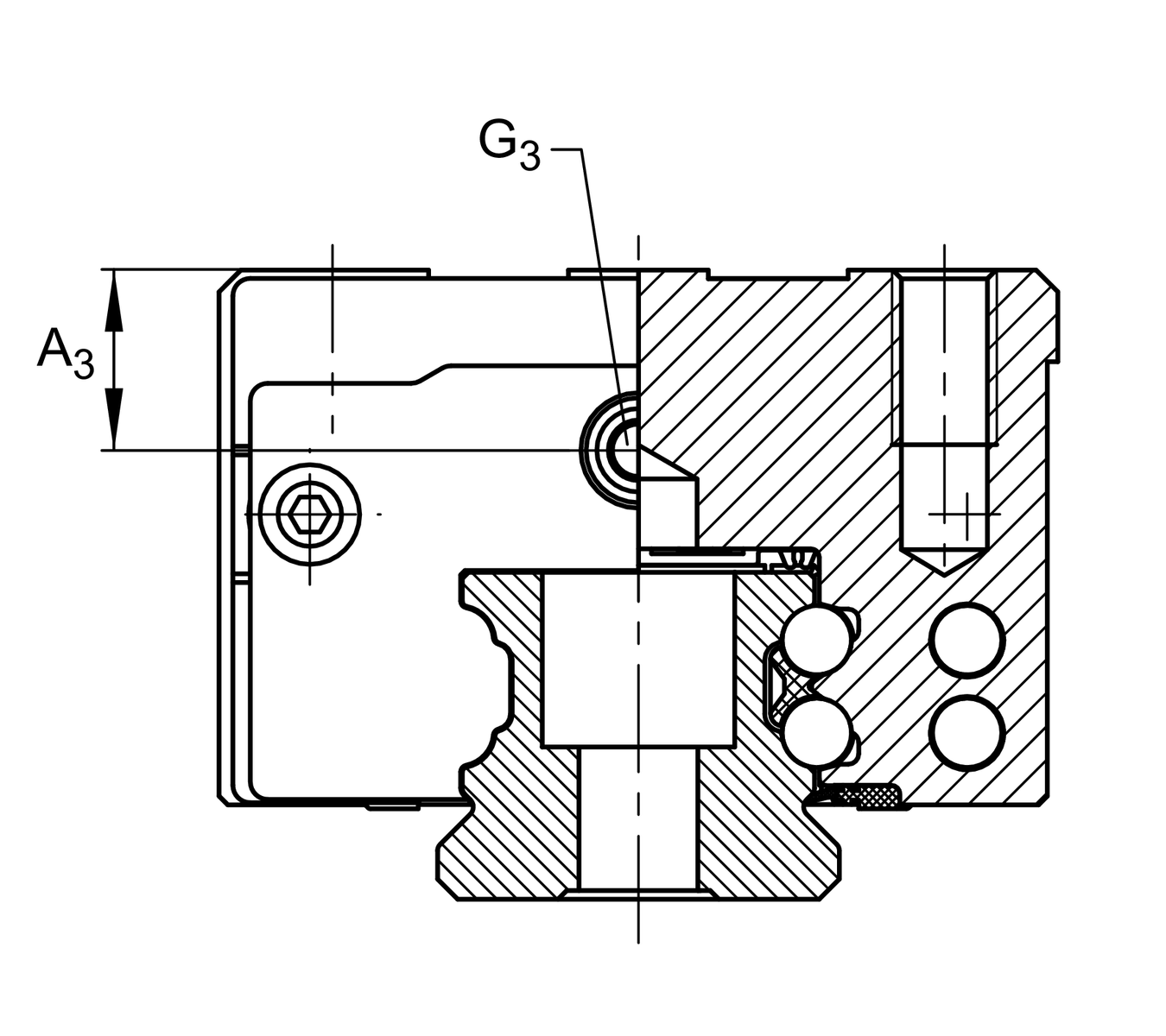

a3 8,5 mm

C 82.000 N

C0 181.000 N

G2 M10

G2 MA 83 Nm

jB 60 mm

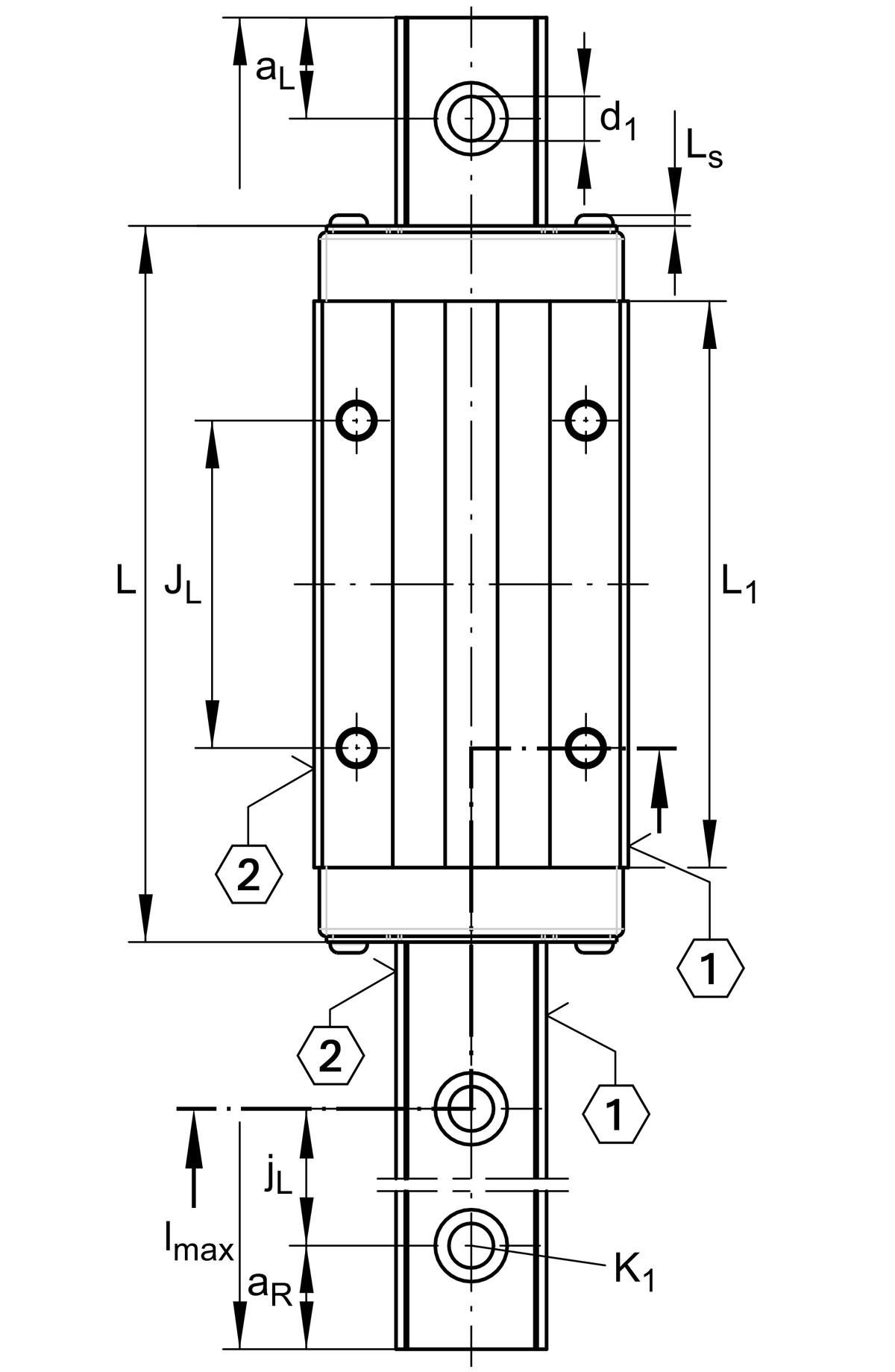

L 172,7 mm

L1 134,6 mm

M0X 4.635 Nm

M0Y 4.000 Nm

M0Z 4.000 Nm

T5 16,5 mm

d1 13,4 mm

H 34,2 mm

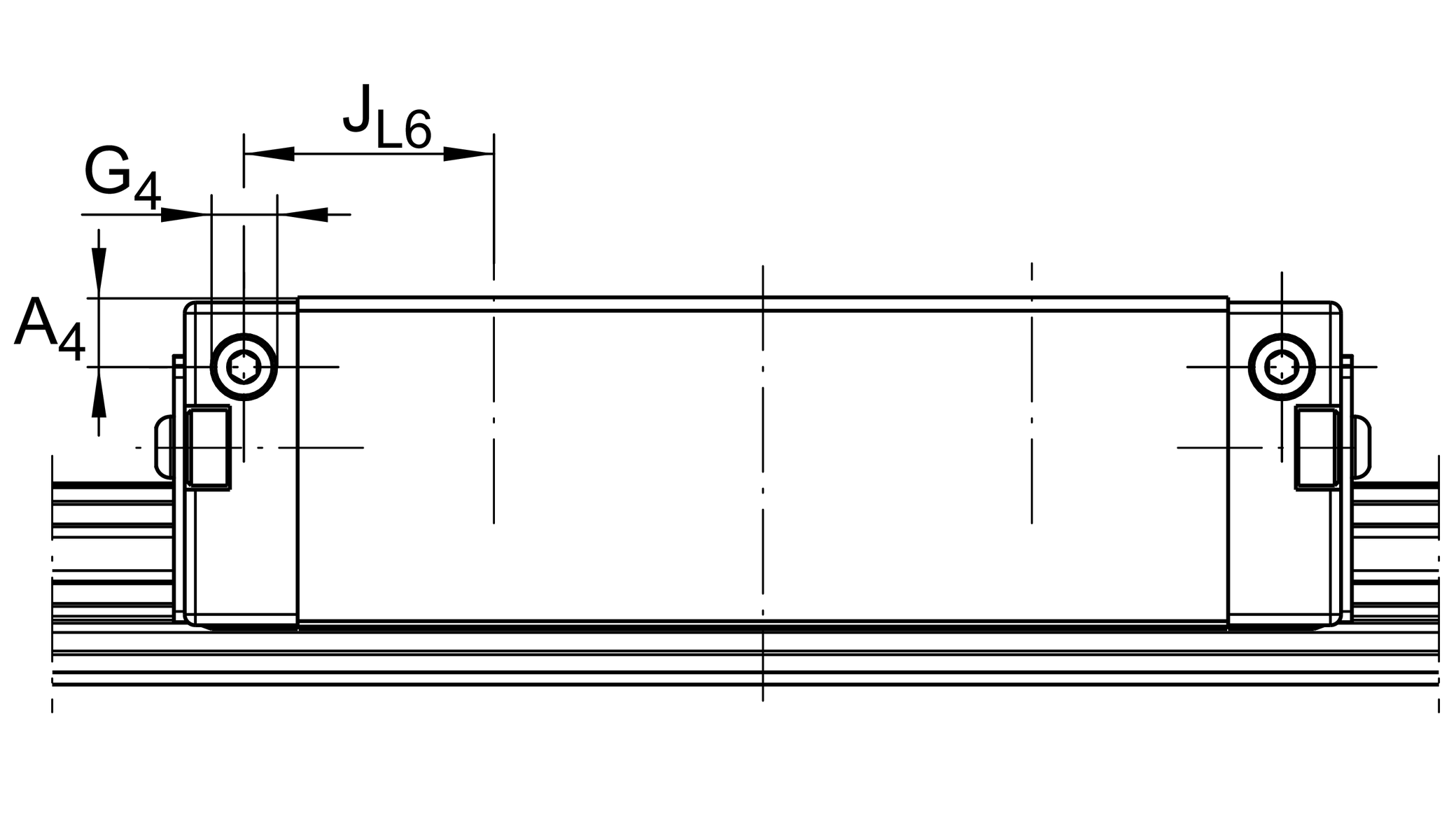

A4 8,5 mm

G3 M6

h5 9,25 mm

B 45 mm

t G3 7 mm

g4 M6

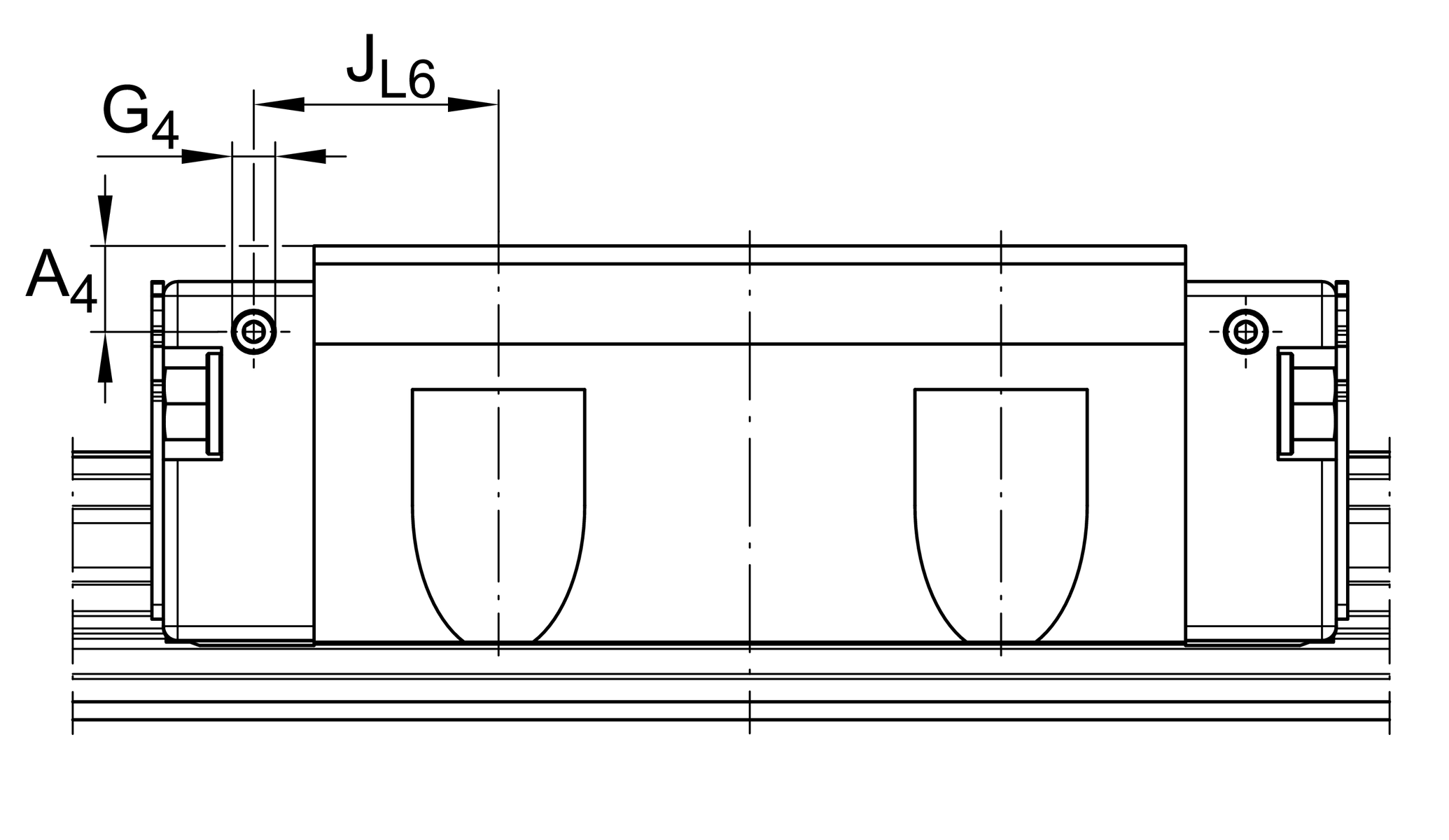

JL6 35,3 mm

t G4 7 mm

Compatible with the following carriage KWVE45-B-SNL

JL 105 mm

H1 15,7 mm

K1 M12

K1 MA 140 Nm

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

lmax 5.835 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD45
