Imagen 1 de KUVE20-B-SL

KUVE20-B-SL

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE20-B-SL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

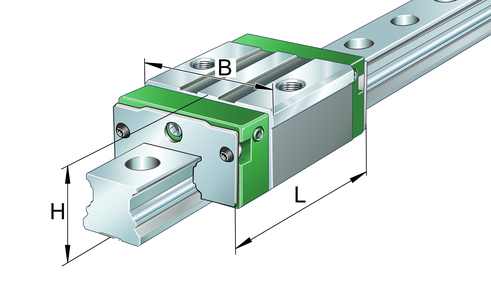

Carriages KWVE..-B-SL, narrow, long carriage, four-row

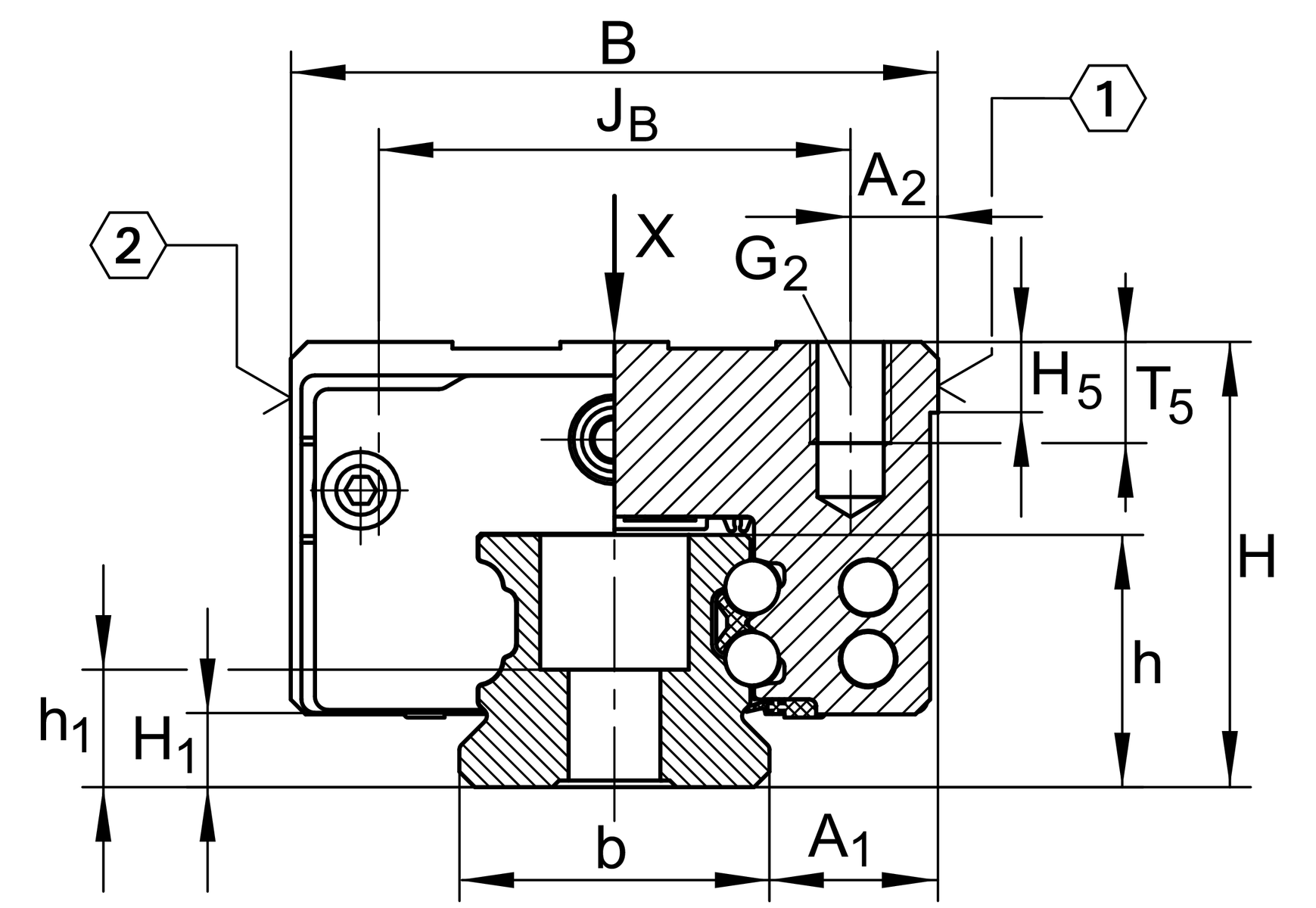

A1 12 mm

a2 6 mm

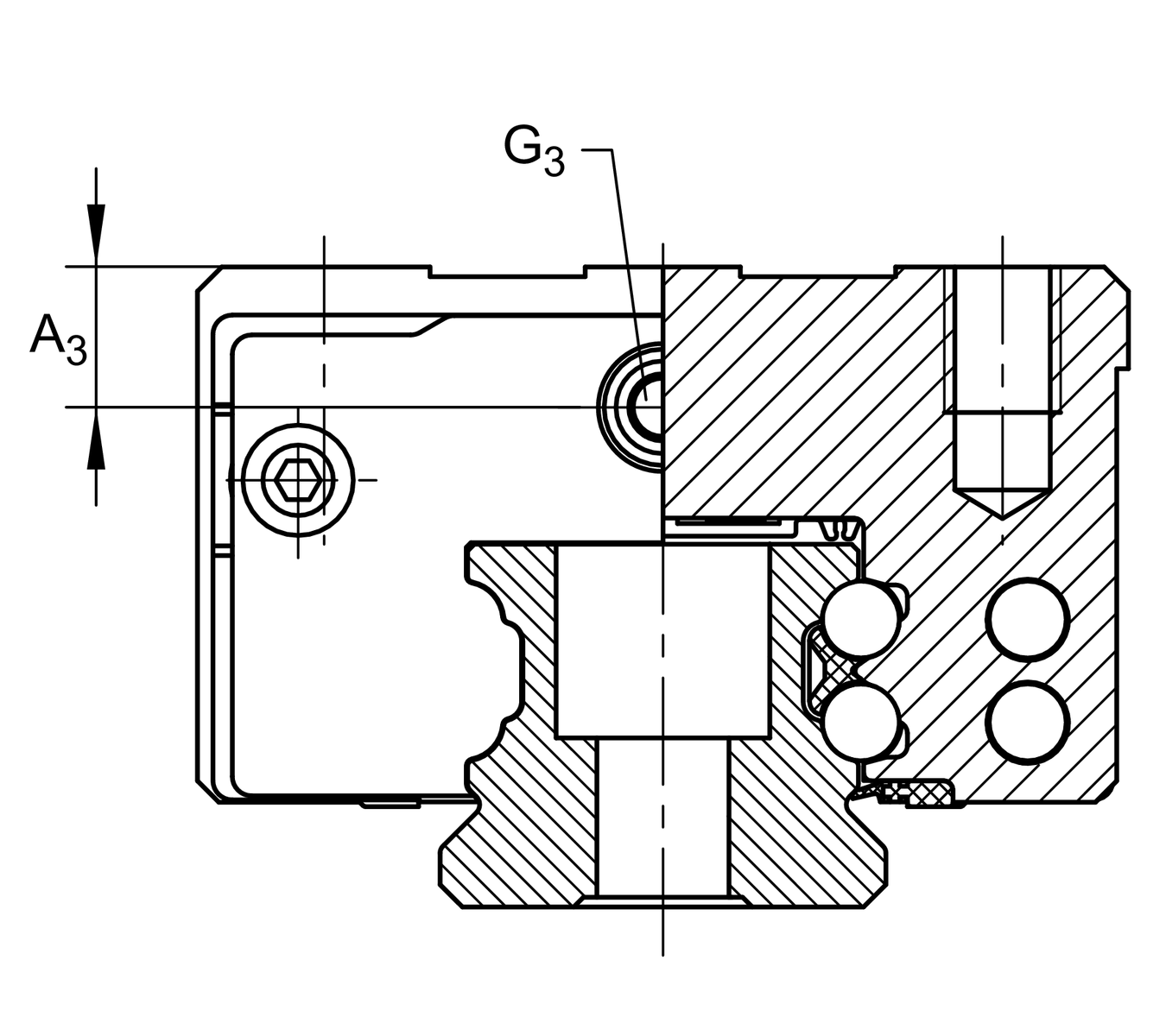

a3 7,7 mm

C 16.200 N

C0 36.500 N

G2 M5

G2 MA 10 Nm

jB 32 mm

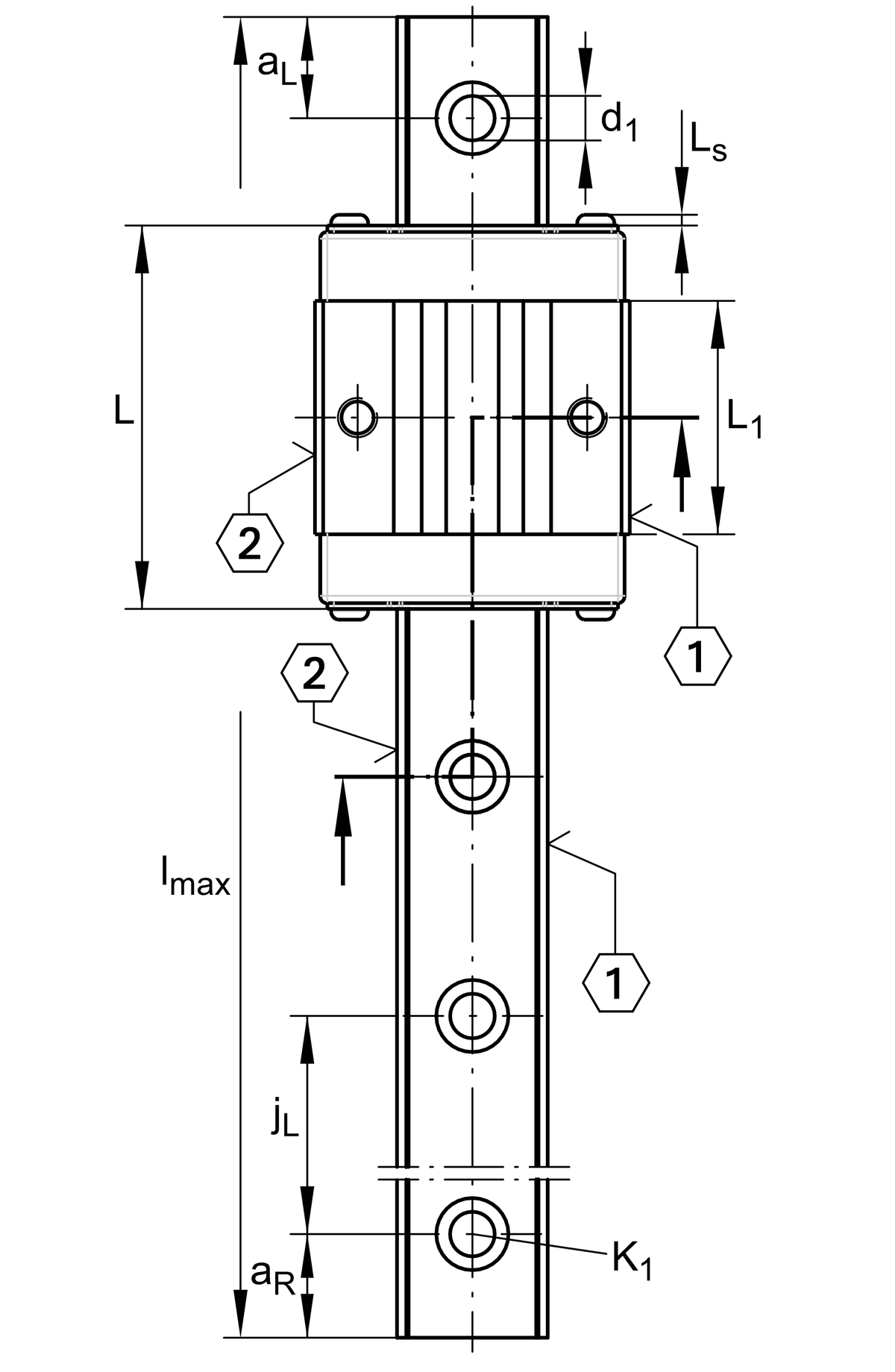

L 88,9 mm

L1 67,9 mm

M0X 452 Nm

M0Y 430 Nm

M0Z 430 Nm

T5 7,5 mm

d1 5,8 mm

H 17 mm

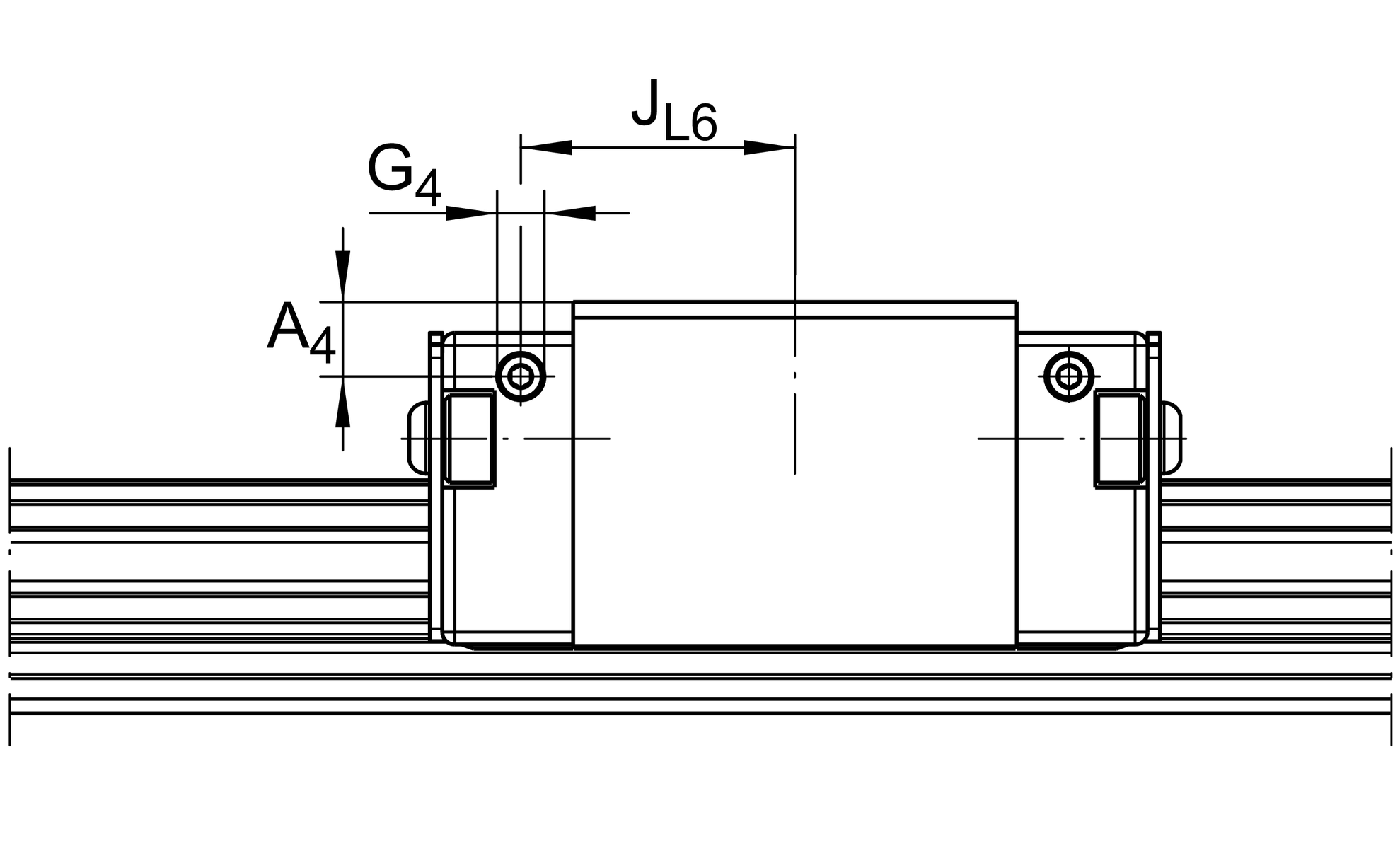

A4 4,6 mm

G3 M5

h5 5,25 mm

B 20 mm

t G3 7 mm

g4 M5

JL6 13,2 mm

t G4 5,5 mm

Compatible with the following carriage KWVE20-B-SL

JL 60 mm

H1 8,6 mm

K1 M5

K1 MA 10 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 5.880 mm

Tolb -0,03 mm

LS 1,3 mm

Suitable Guide Rail TKVD20
