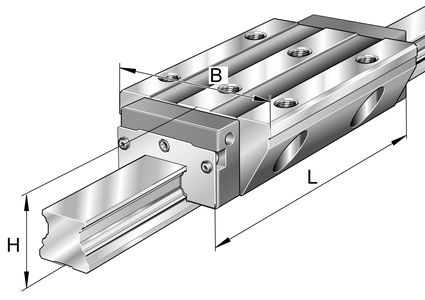

Imagen 1 de KUVE45-B-NL

KUVE45-B-NL

Consultar precio

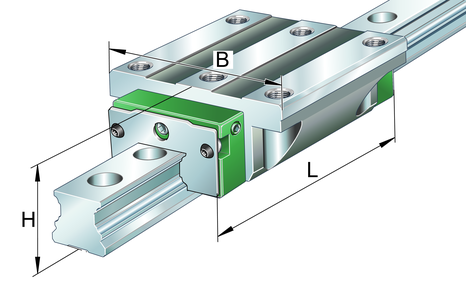

Sistema con recirculación a bolas

MPN: KUVE45-B-NL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

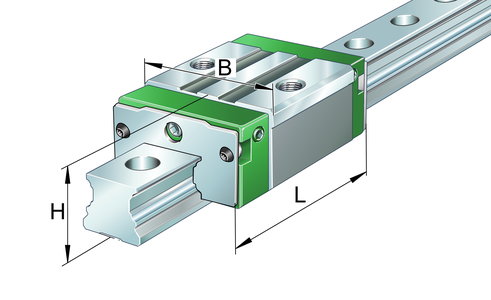

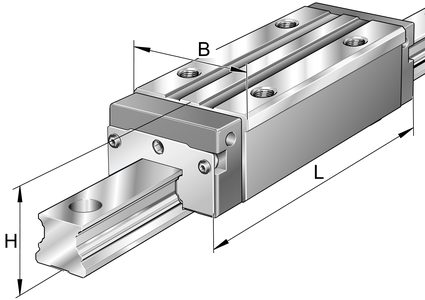

Carriages KWVE..-B-NL, low, long carriage, four-row

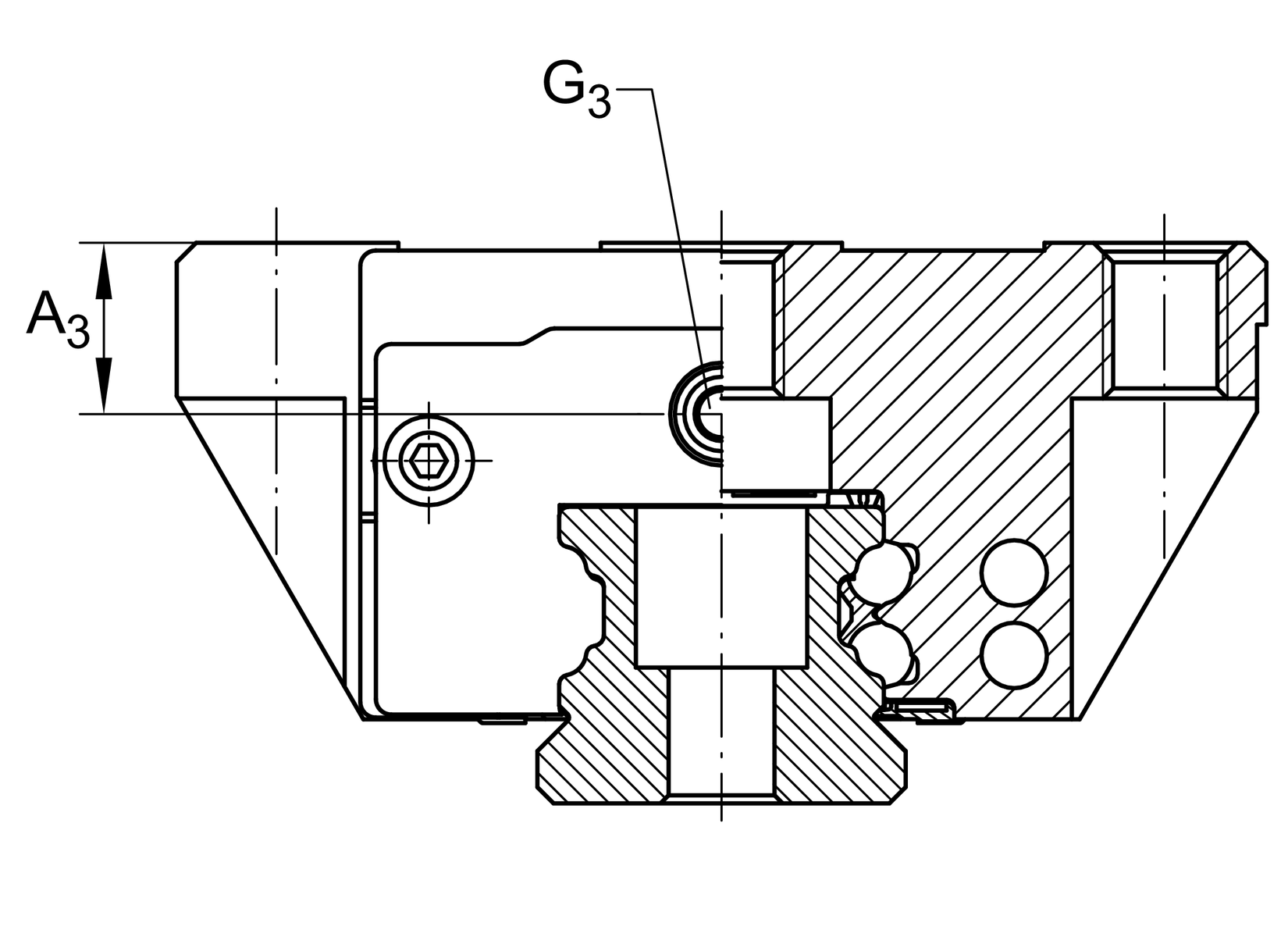

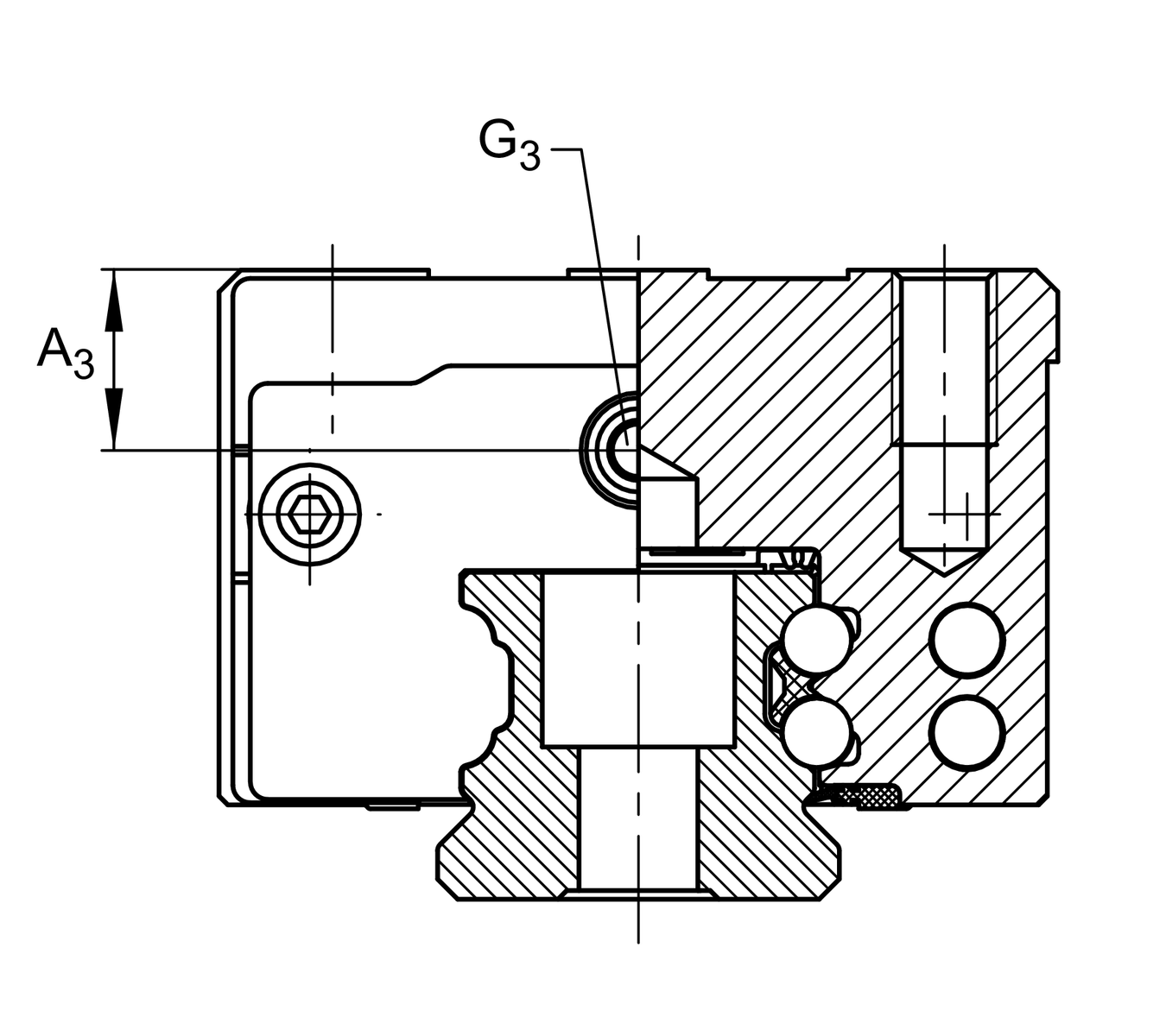

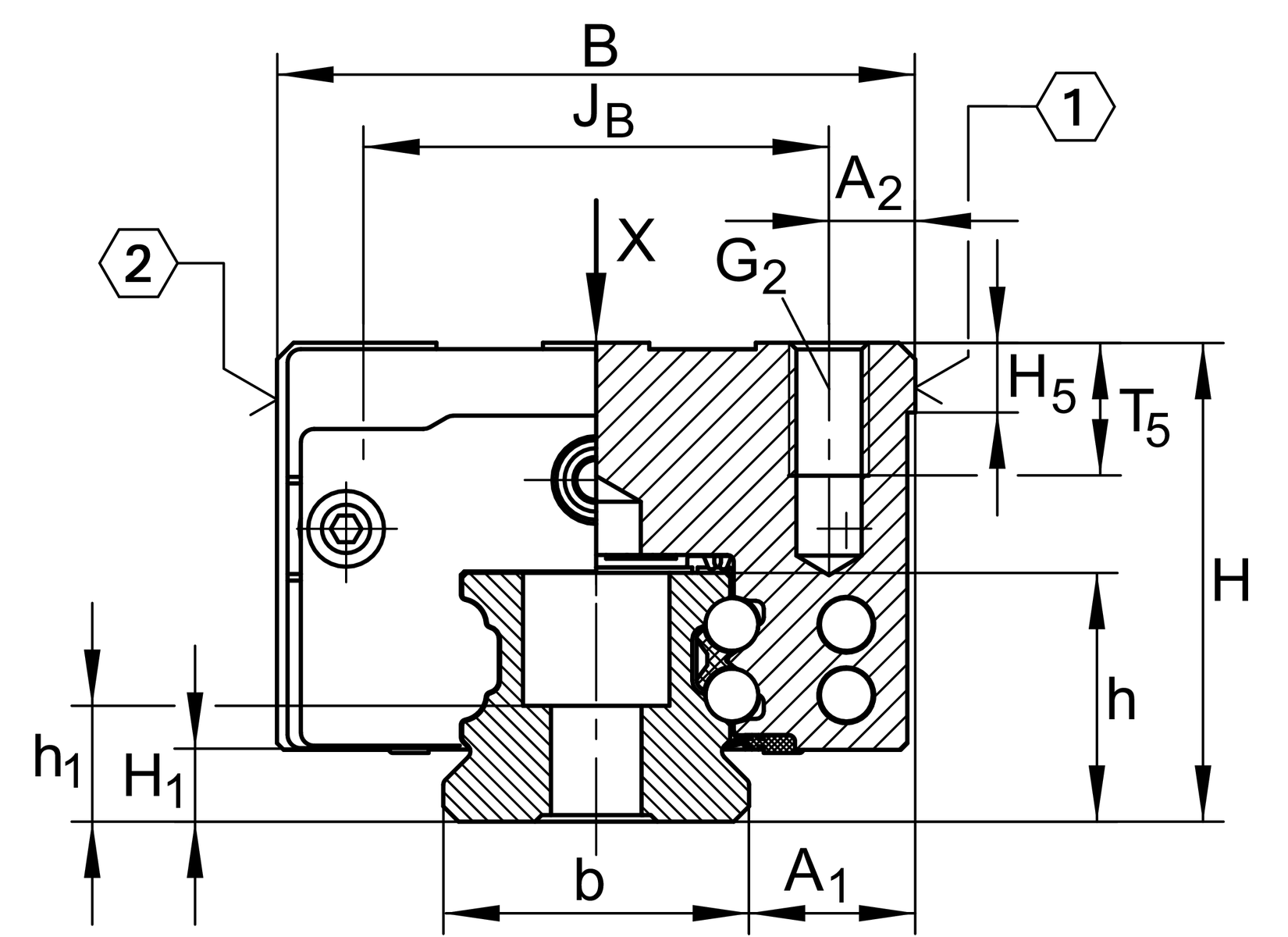

A1 37,5 mm

a2 10 mm

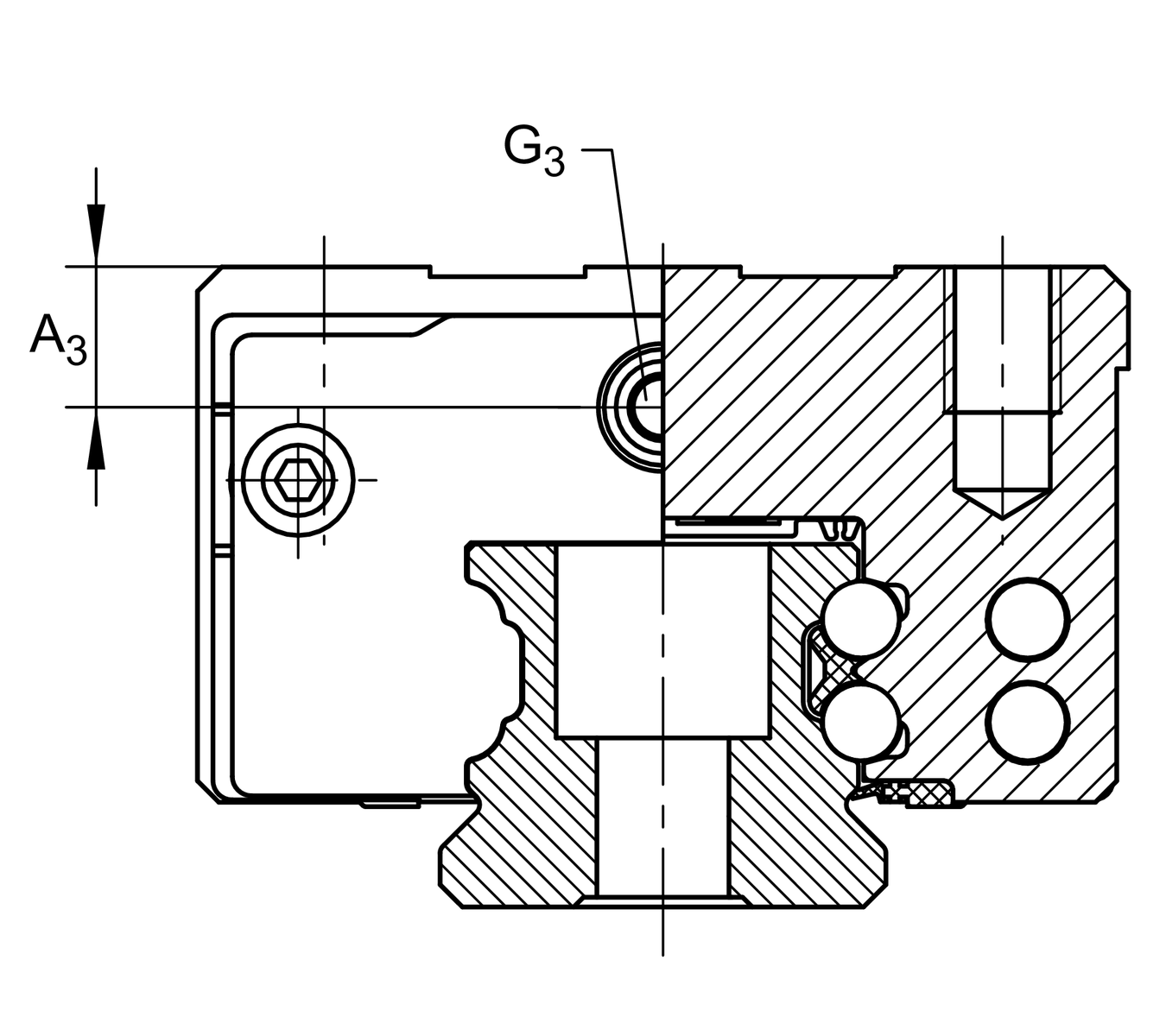

a3 8,5 mm

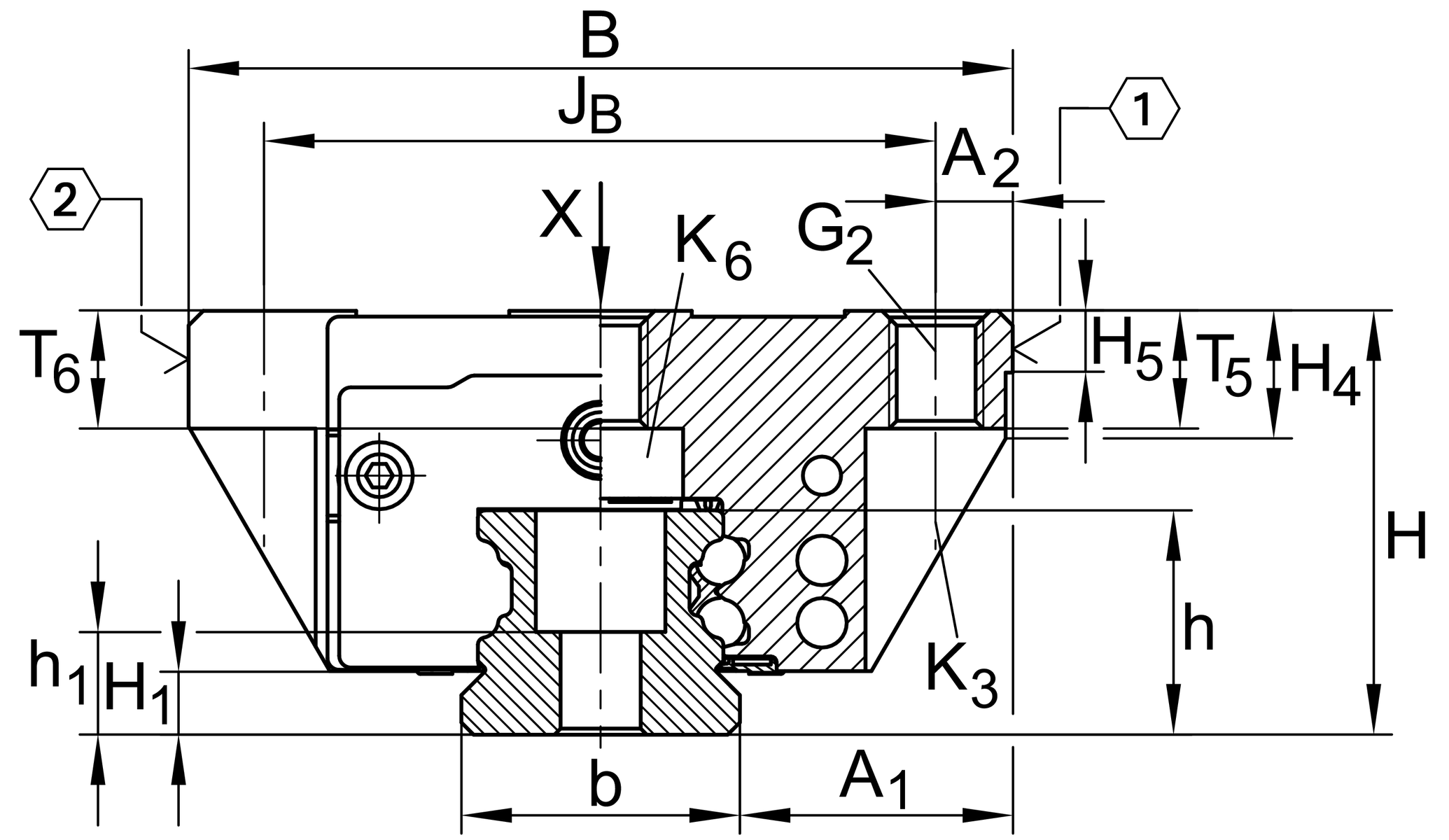

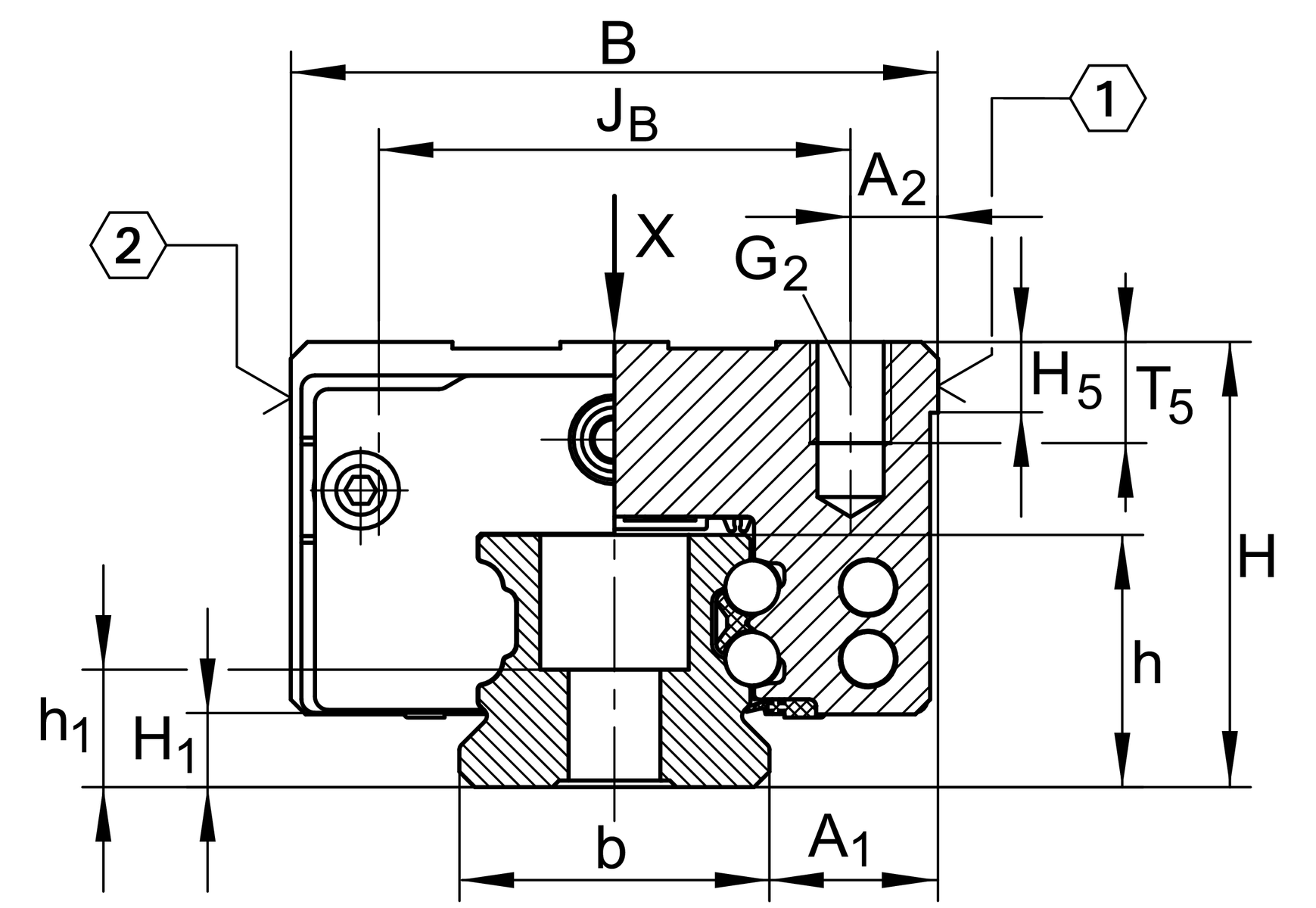

B 120 mm

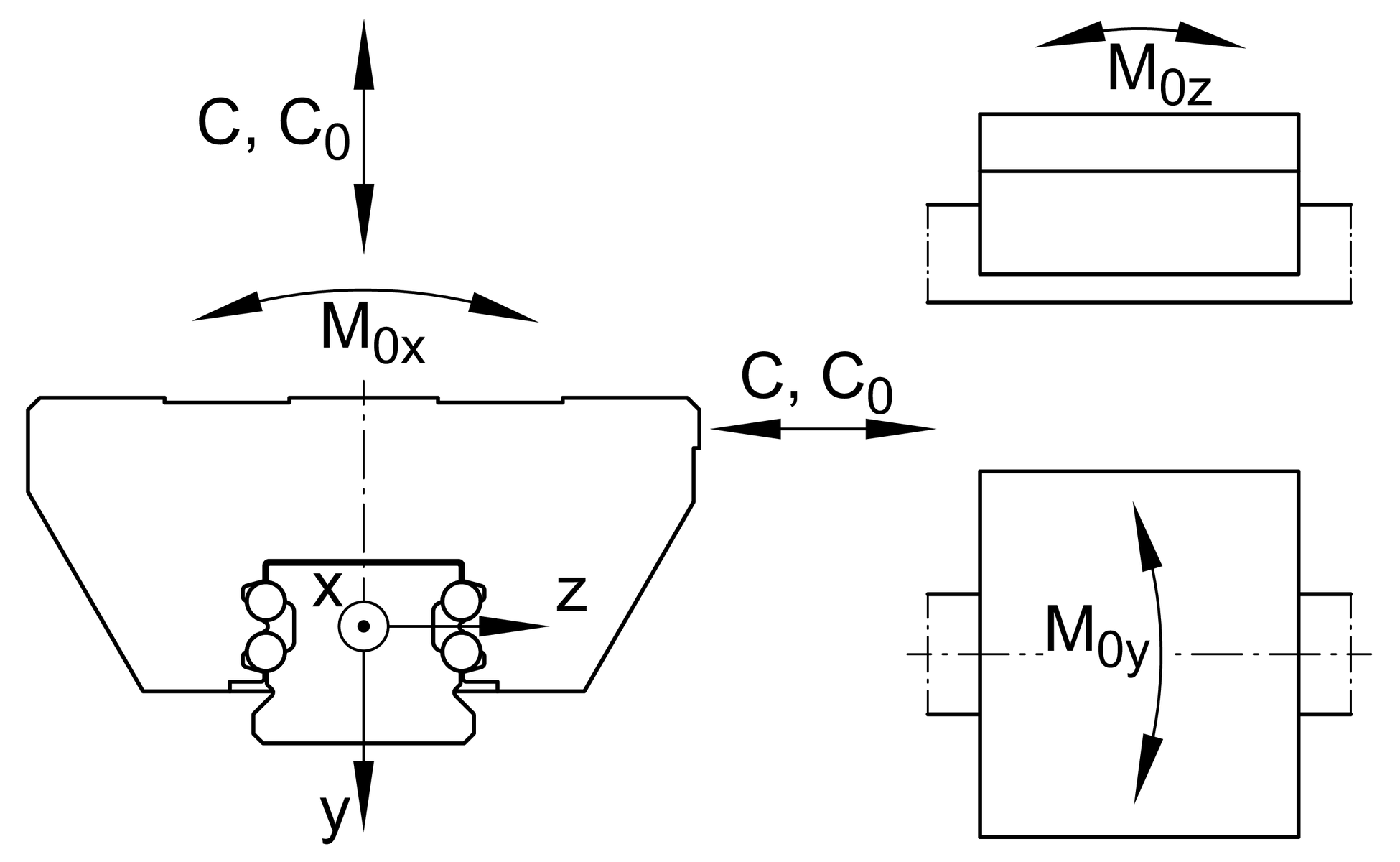

C 82.000 N

C0 181.000 N

D2 10,6 mm

G2 M12

G2 MA 83 Nm

jB 100 mm

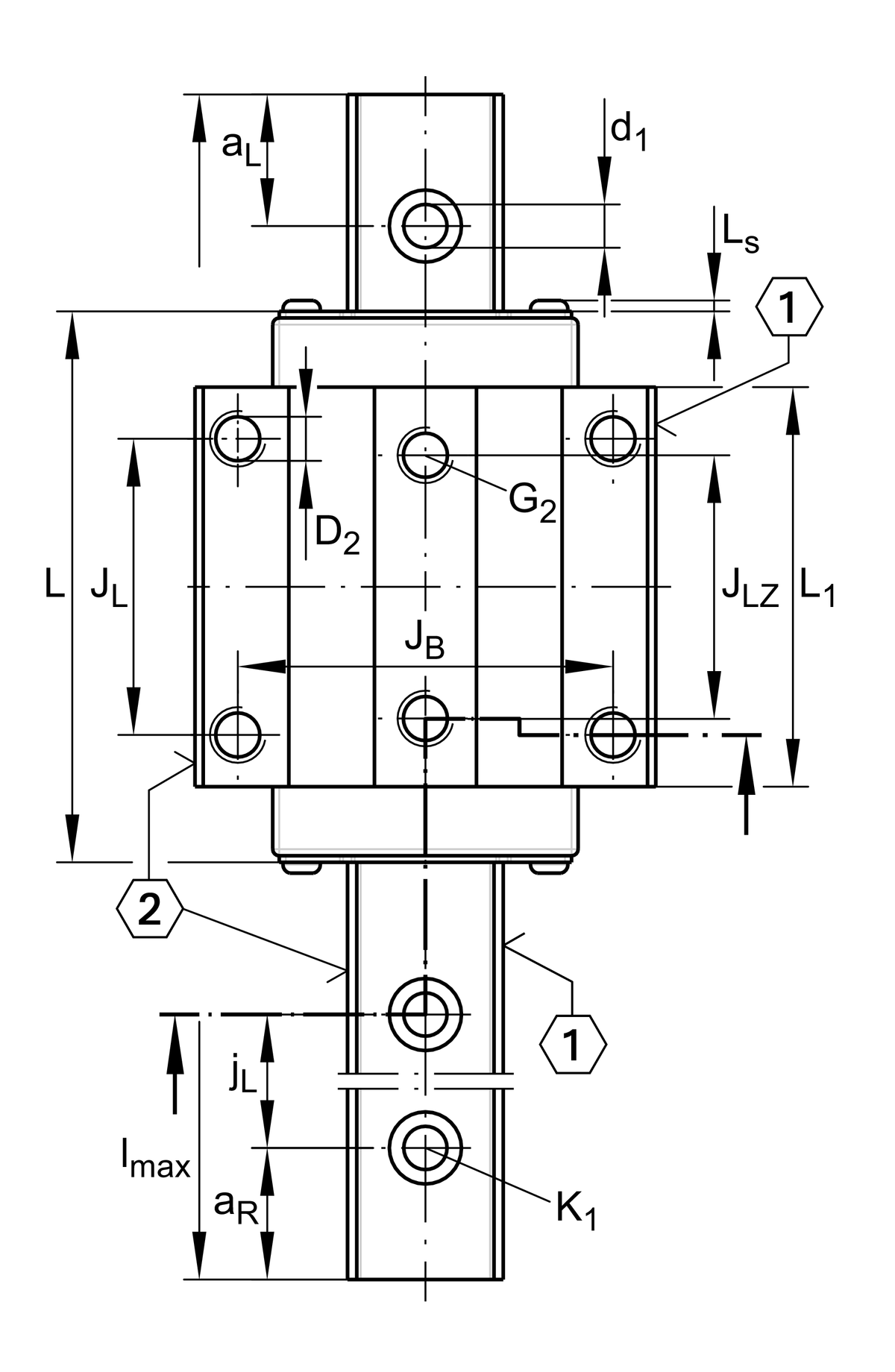

L 172,7 mm

L1 134,6 mm

M0X 4.635 Nm

M0Y 4.000 Nm

M0Z 4.000 Nm

T5 15 mm

d1 13,4 mm

H 34,2 mm

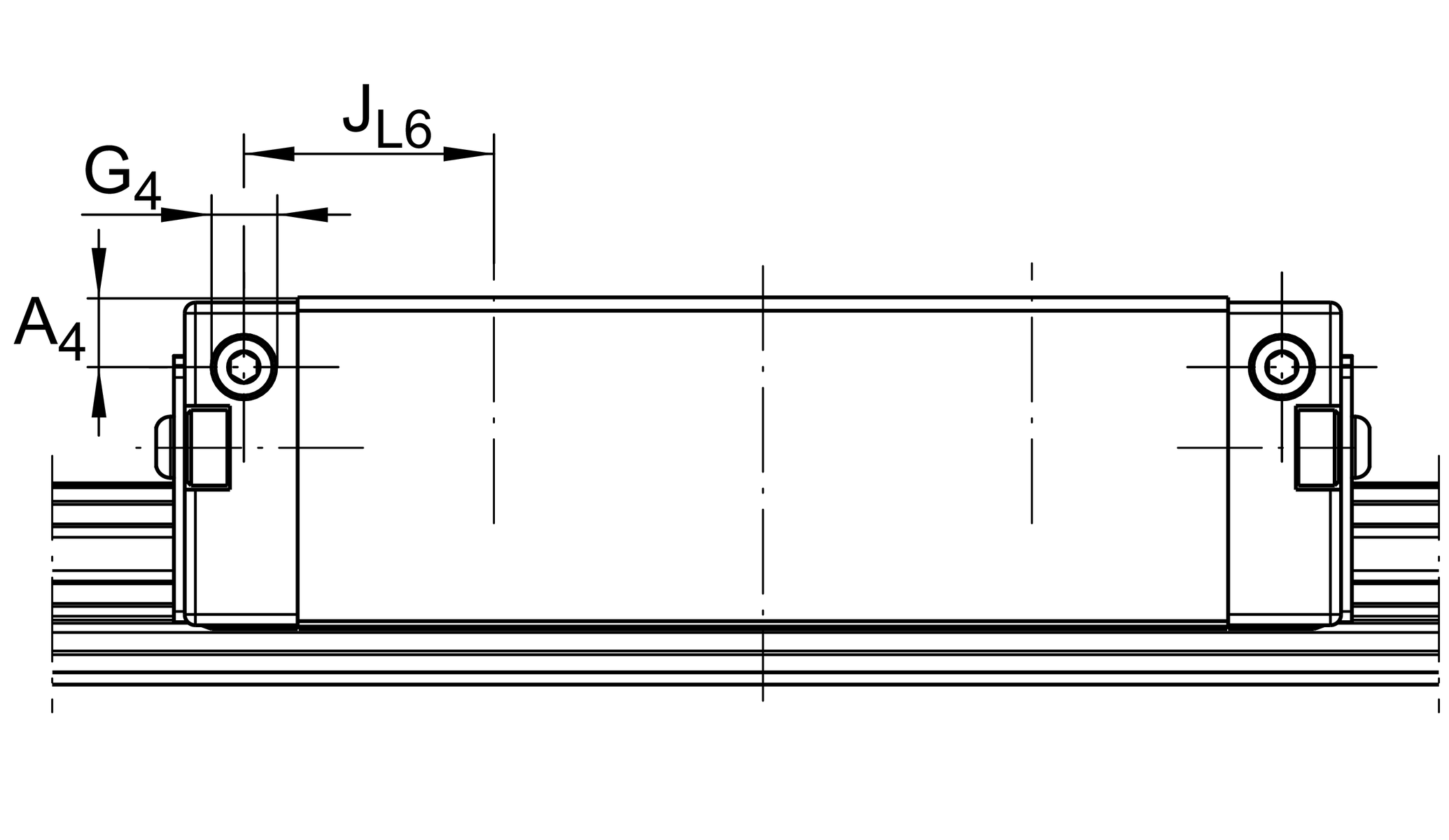

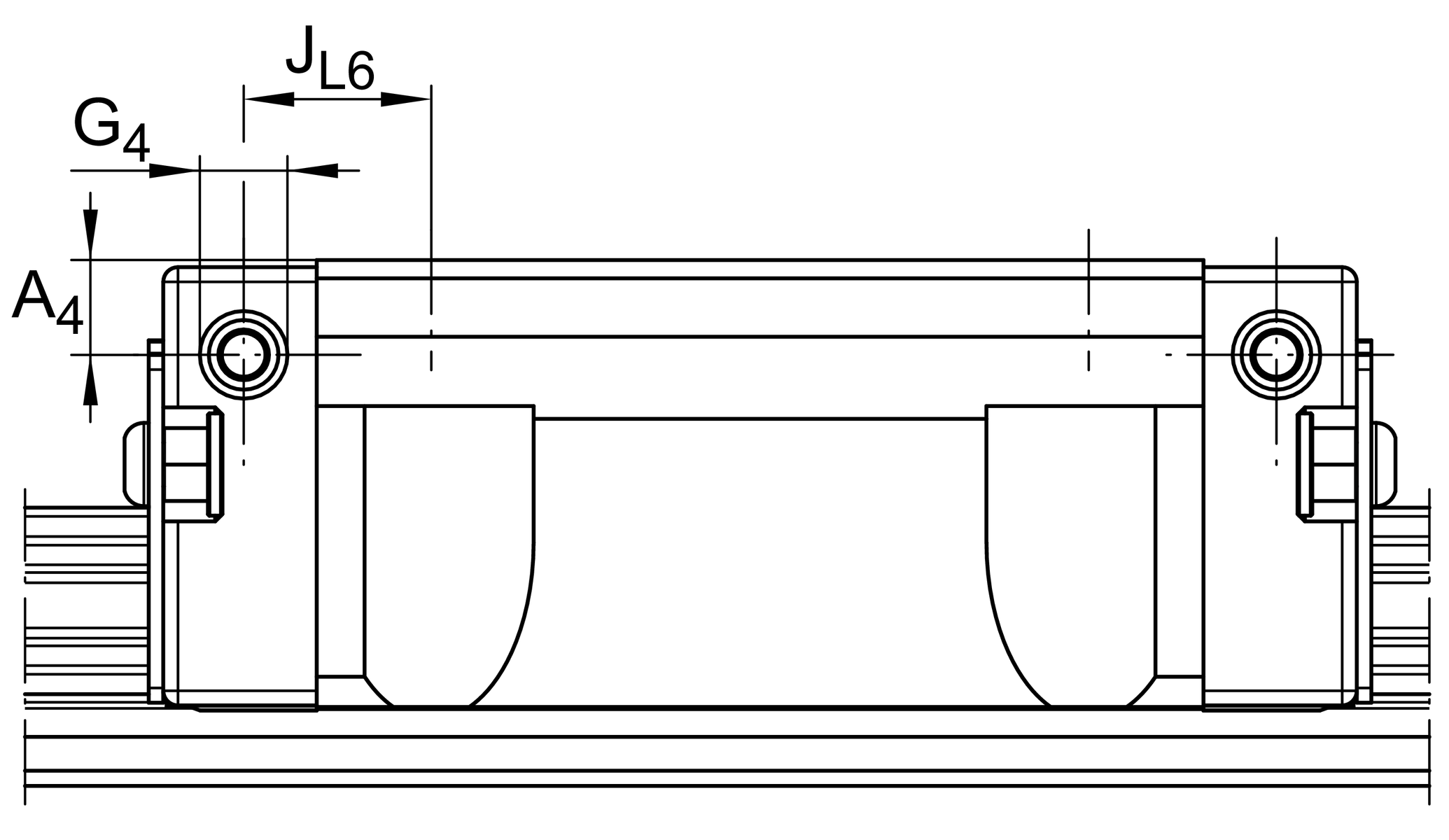

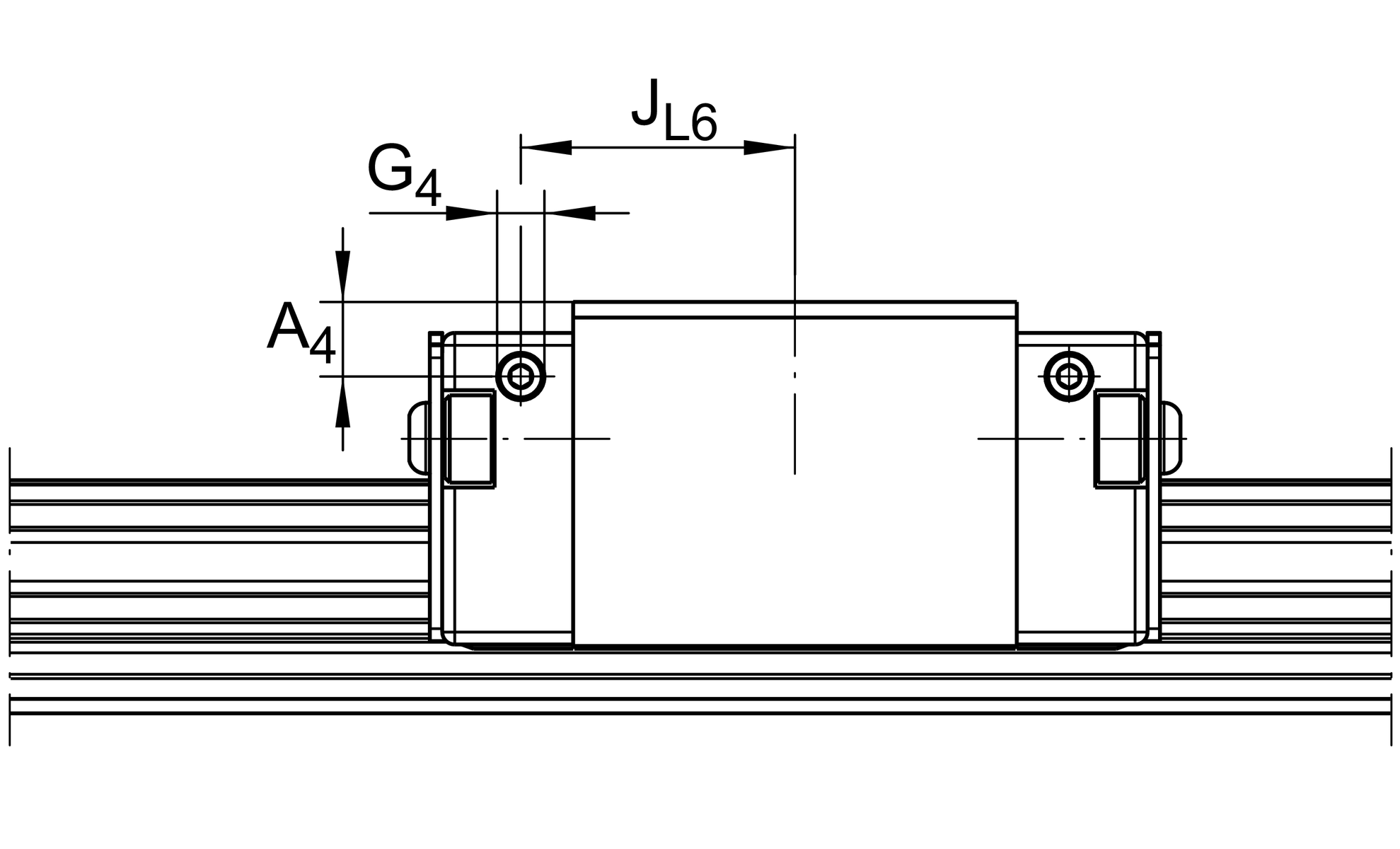

A4 8,5 mm

G3 M6

H4 17,2 mm

h5 9,25 mm

K3 M10

K3 MA 83 Nm

K6 M10

K6 MA 35 Nm

t6 11 mm

t G3 7 mm

g4 M6

JL6 35,3 mm

JLZ 60 mm

t G4 7 mm

Compatible with the following carriage KWVE45-B-NL

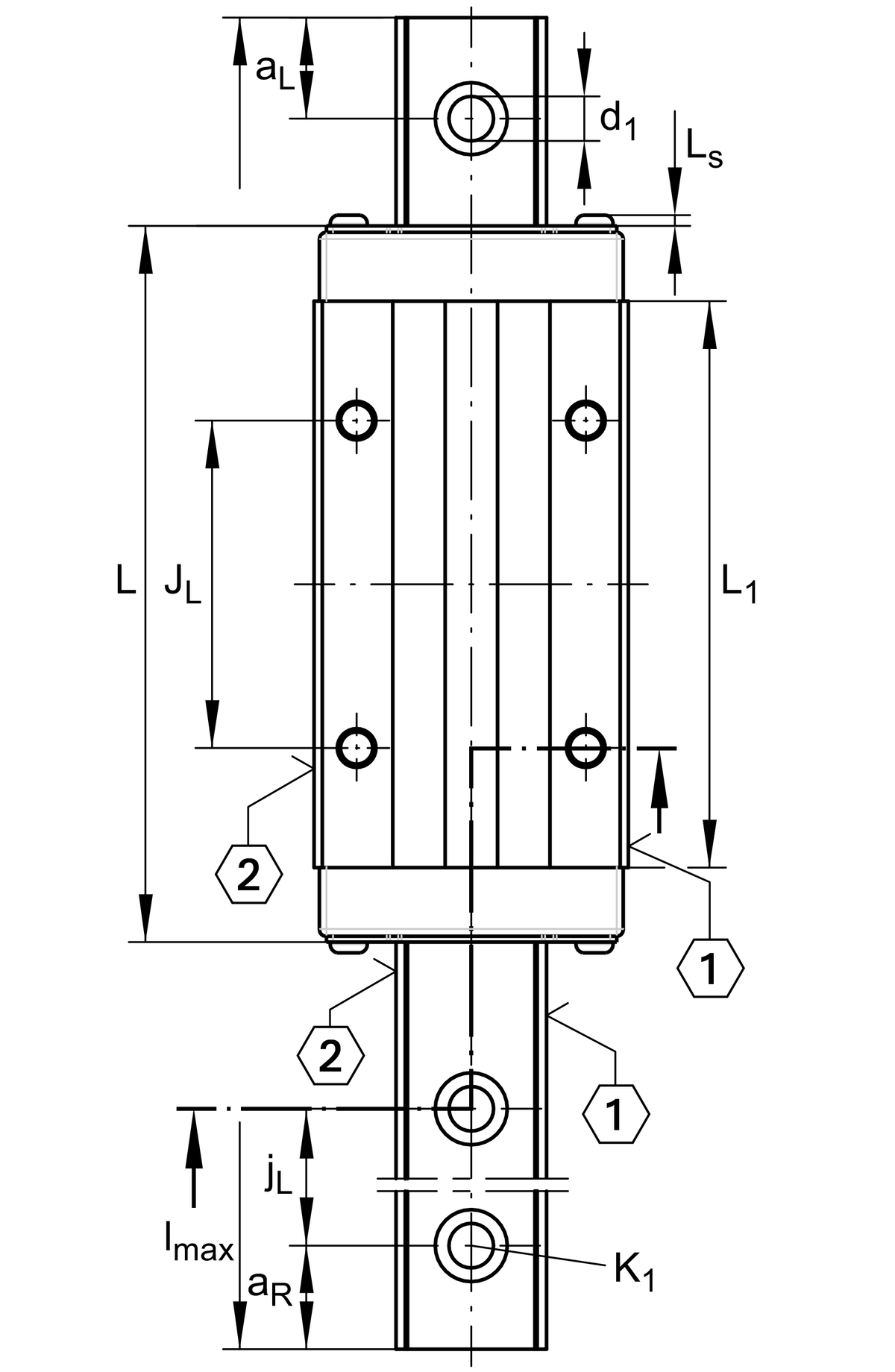

JL 105 mm

H1 15,7 mm

K1 M12

K1 MA 140 Nm

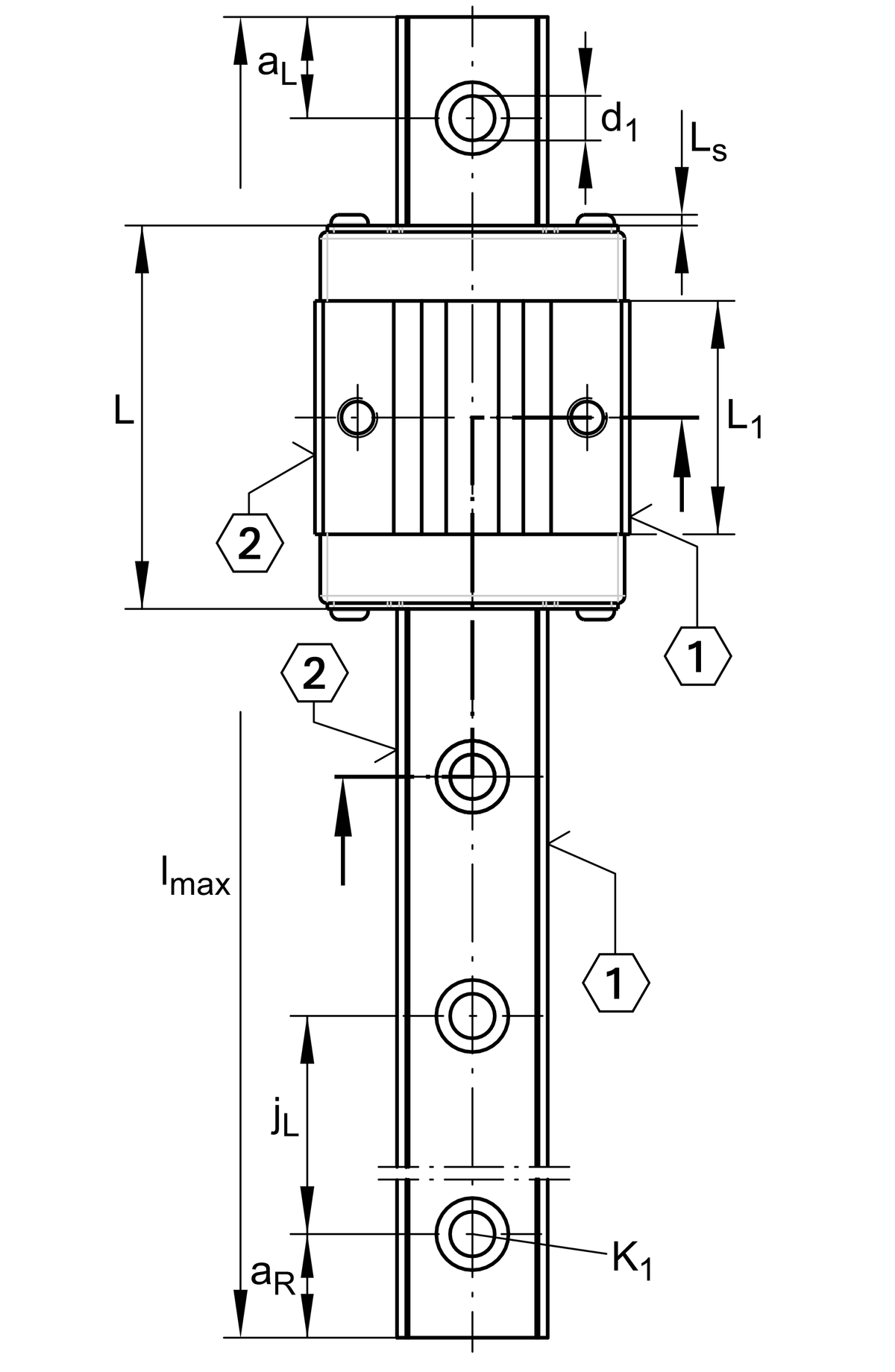

aL max 94 mm

aL min 20 mm

aR max 94 mm

aR min 20 mm

lmax 5.835 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD45
