Imagen 1 de KUVE35-B-HL

KUVE35-B-HL

Consultar precio

Sistema con recirculación a bolas

MPN: KUVE35-B-HL Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

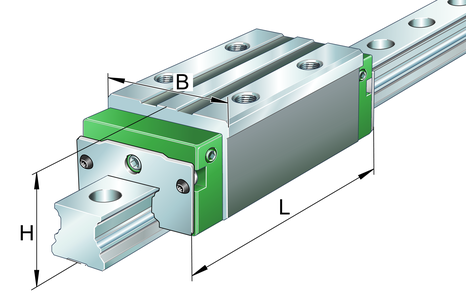

Carriages KWVE..-B-HL, high, narrow, long carriage, four-row

A1 18 mm

a2 10 mm

a3 19,3 mm

C 47.500 N

C0 100.000 N

G2 M8

G2 MA 41 Nm

jB 50 mm

L 145 mm

L1 113 mm

M0X 2.625 Nm

M0Y 1.890 Nm

M0Z 1.890 Nm

T5 13,5 mm

d1 9 mm

H 27 mm

A4 18 mm

G3 M6

h5 6,75 mm

B 34 mm

t G3 7 mm

g4 M6

JL6 27,5 mm

t G4 7 mm

Compatible with the following carriage KWVE35-B-HL

JL 80 mm

H1 14,5 mm

K1 M8

K1 MA 41 Nm

aL max 71 mm

aL min 20 mm

aR max 71 mm

aR min 20 mm

lmax 5.860 mm

Tolb -0,03 mm

LS 2,2 mm

Suitable Guide Rail TKVD35
