Imagen 1 de KUVE20-B-ES

KUVE20-B-ES

Consultar precio

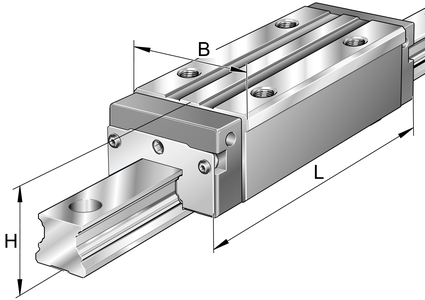

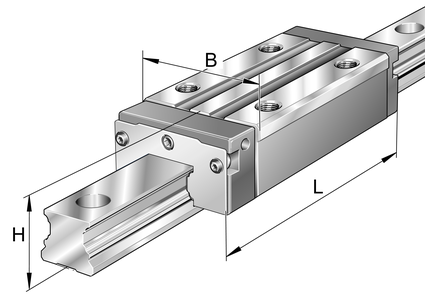

Sistema con recirculación a bolas

MPN: KUVE20-B-ES Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de cuatro hileras de bolas Subfamilia: Unidades

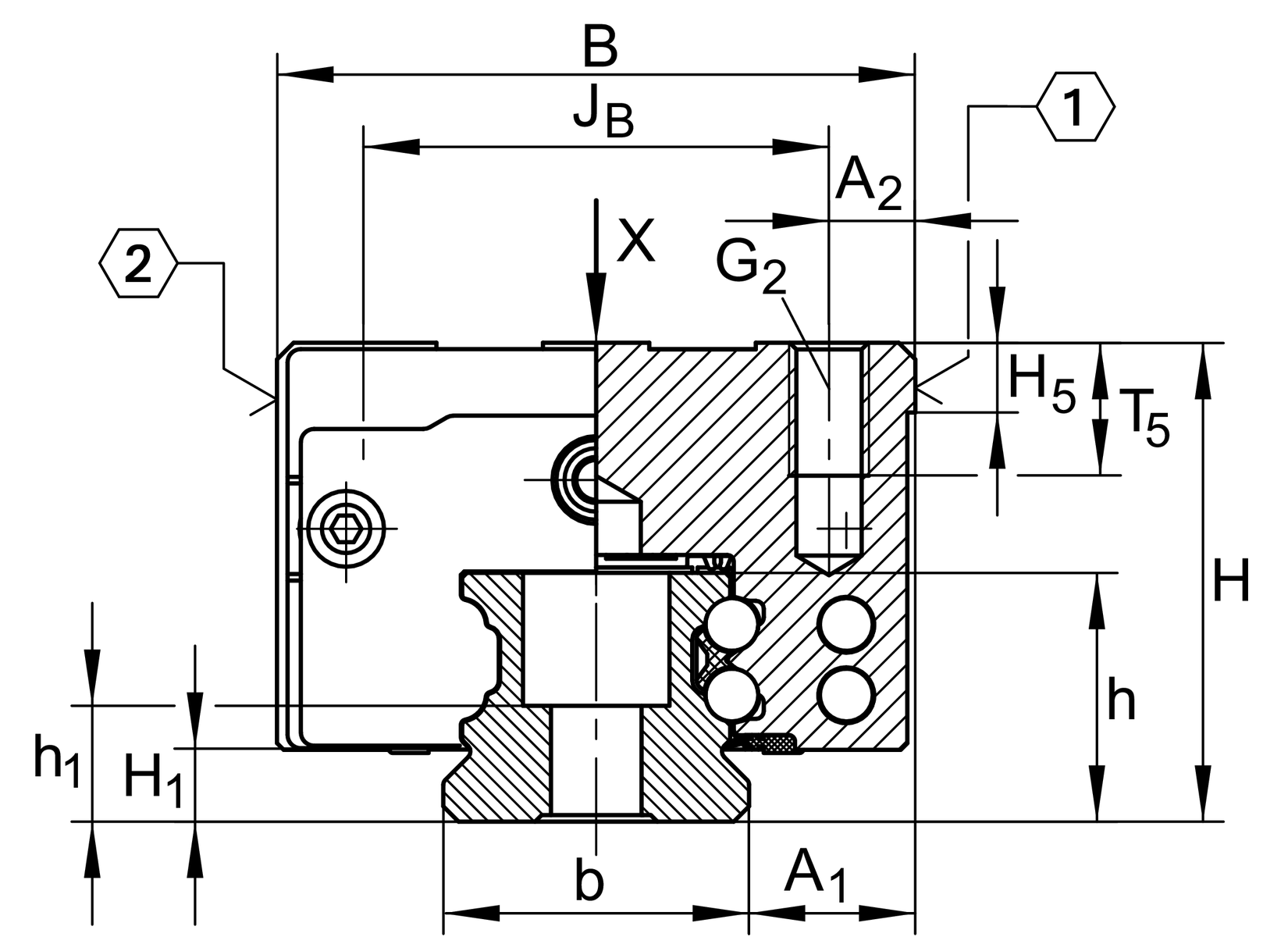

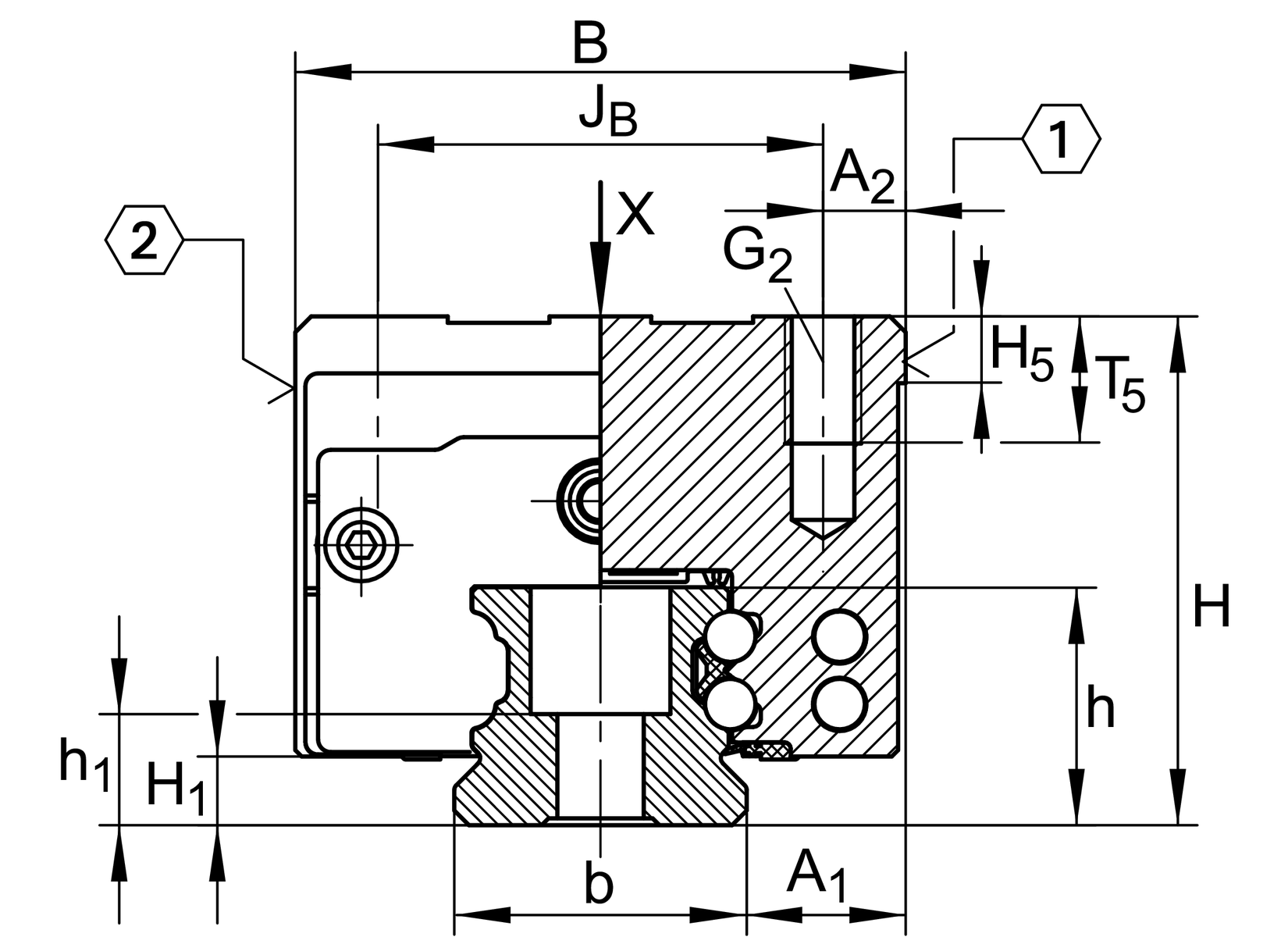

Carriages KWVE..-B-ES, carriage for four-row linear ball bearing and guideway assembly, expanded type, narrow design

A1 11 mm

a2 5 mm

a3 8 mm

C 13.100 N

C0 27.000 N

G2 M5

G2 MA 10 Nm

jB 32 mm

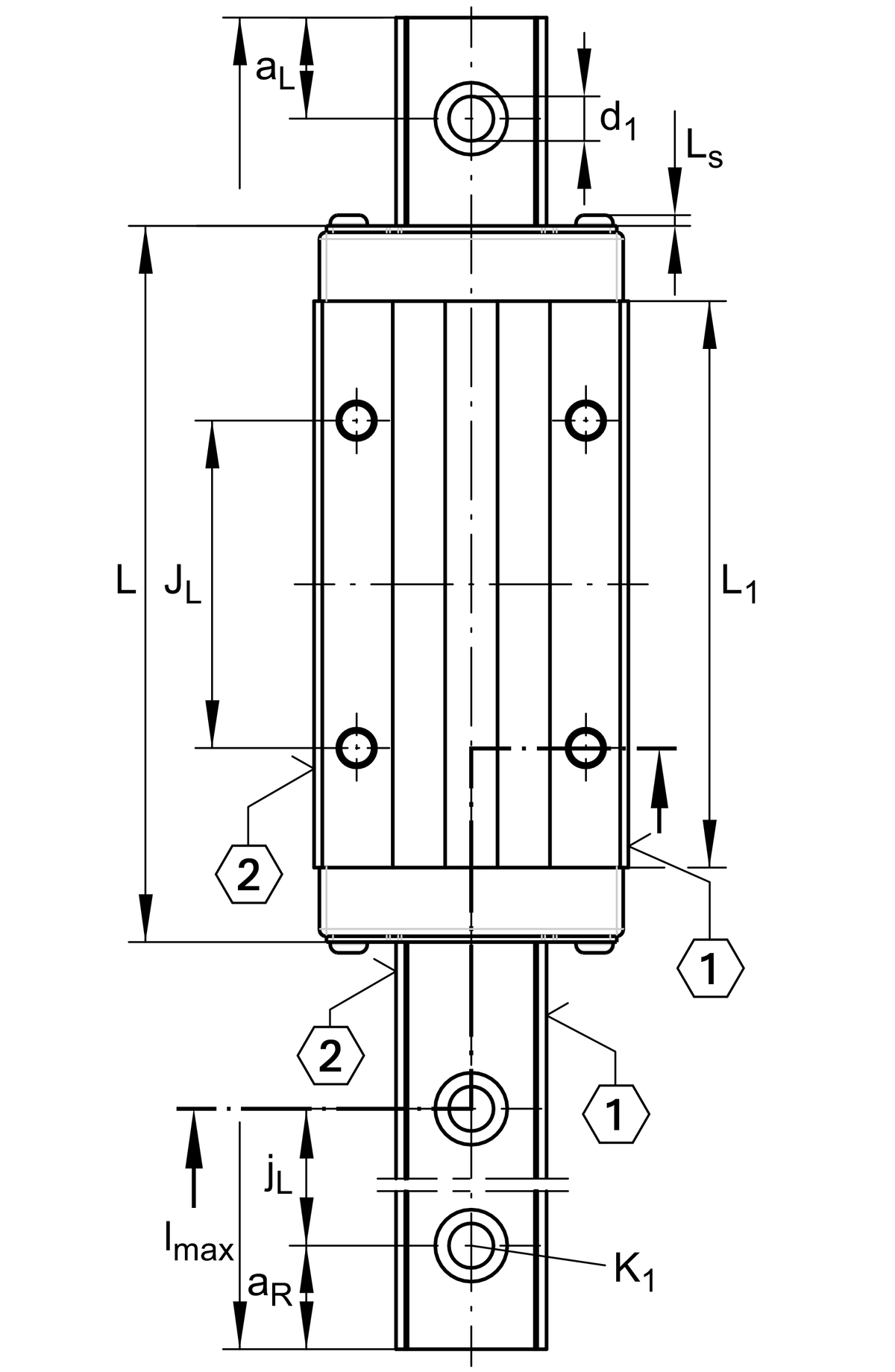

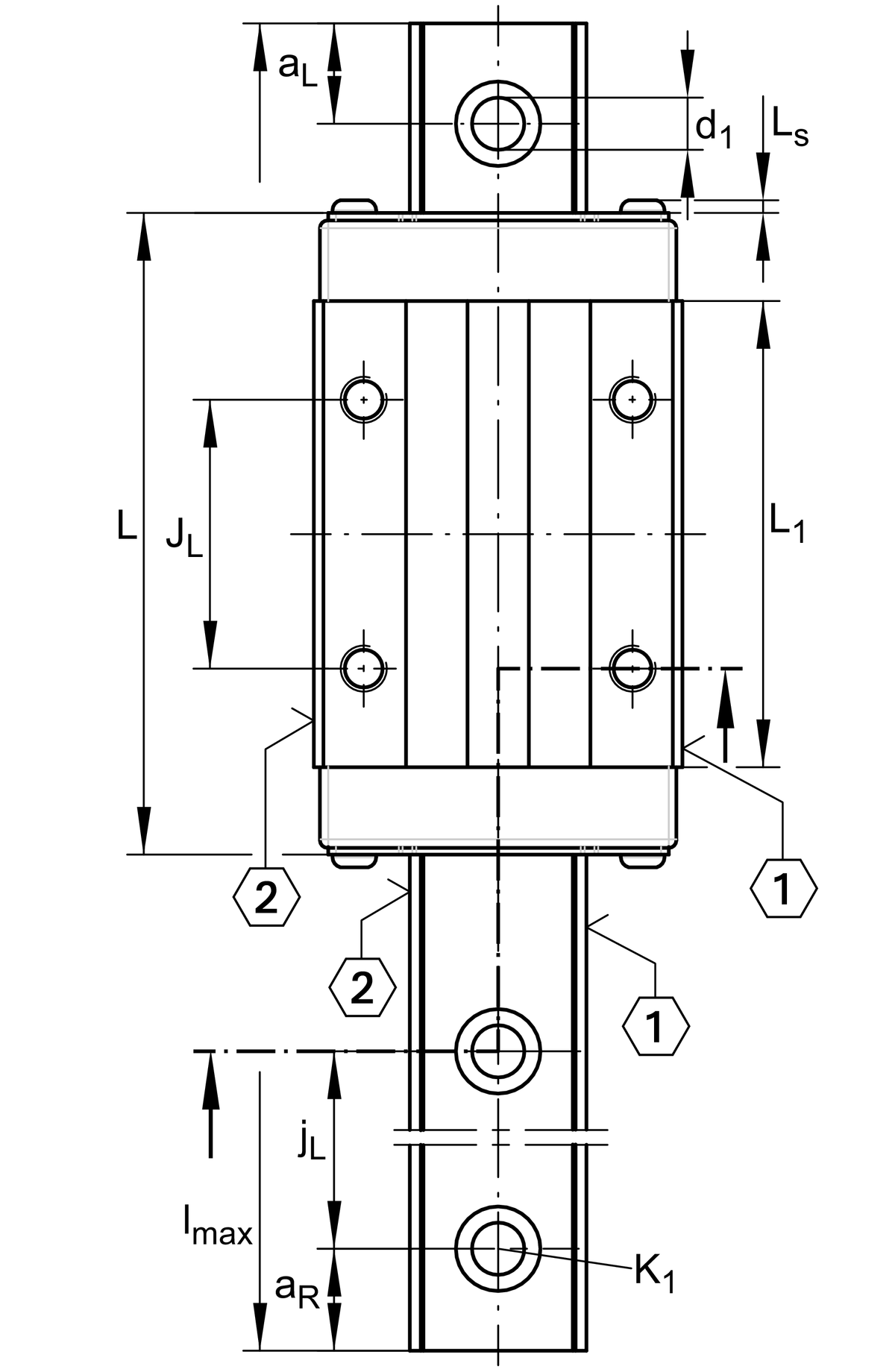

L 71,4 mm

L1 50,4 mm

M0X 332 Nm

M0Y 240 Nm

M0Z 240 Nm

T5 7,5 mm

d1 5,8 mm

H 17 mm

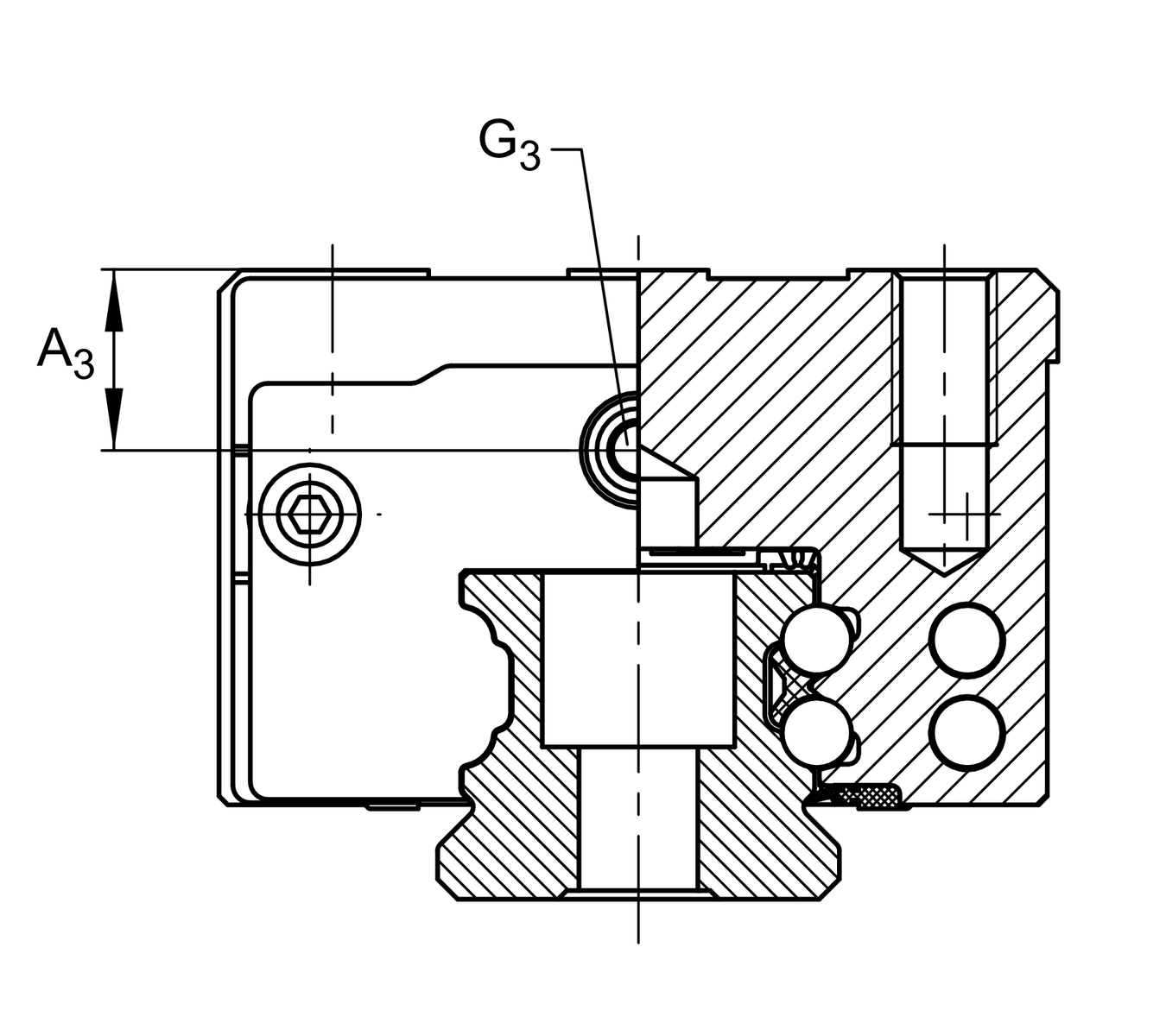

A4 4,6 mm

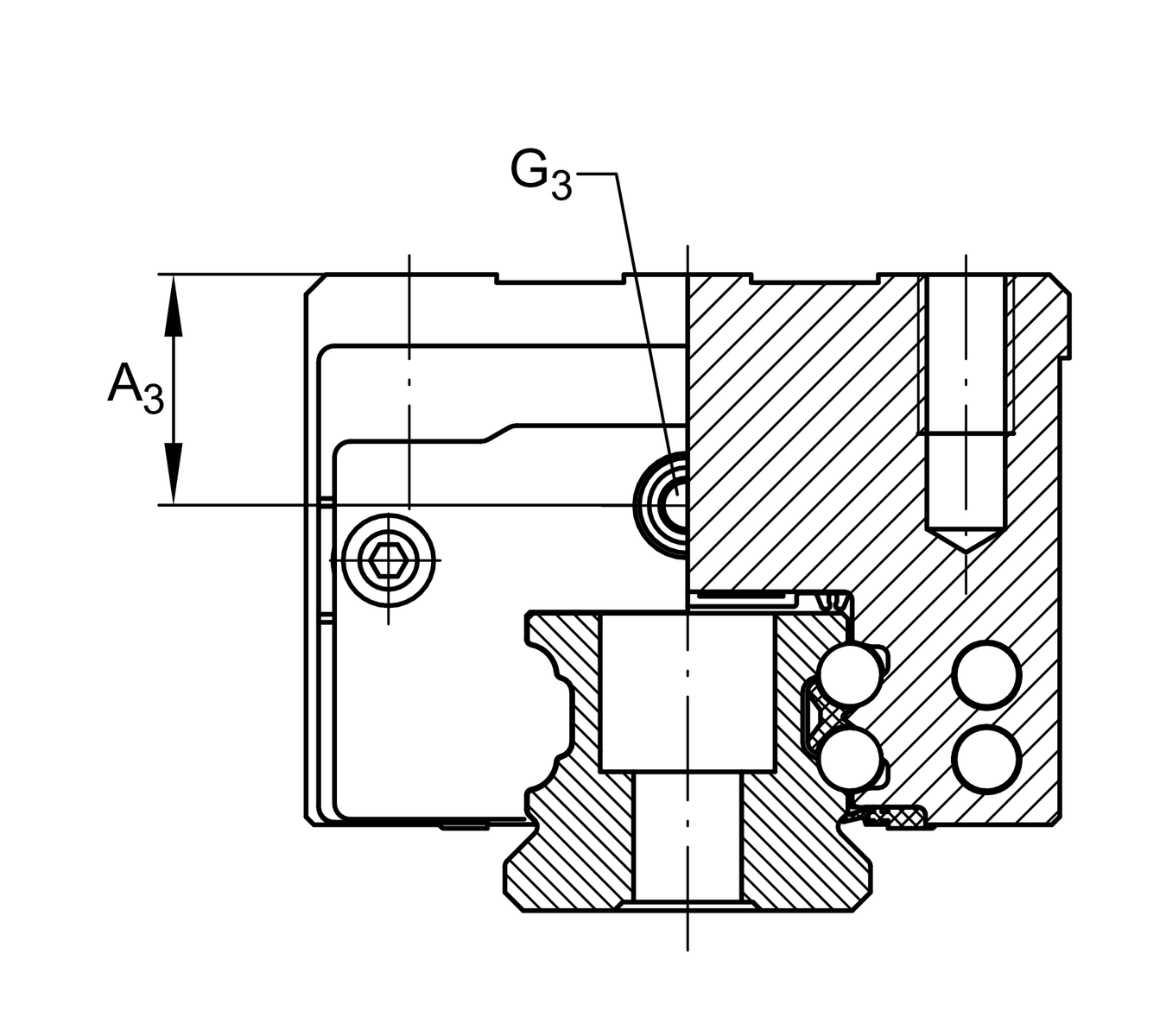

G3 M5

h5 5,25 mm

B 20 mm

t G3 7 mm

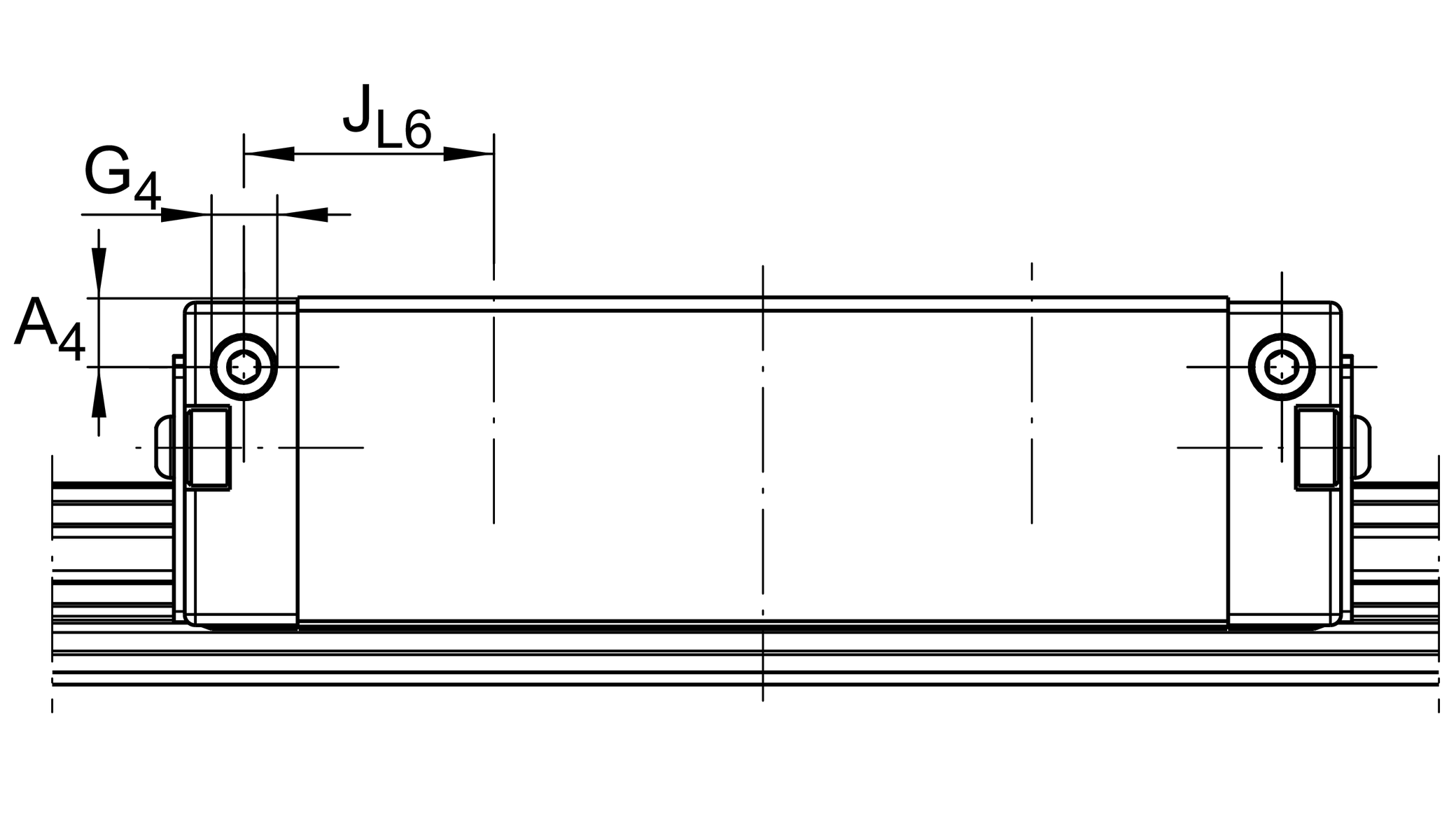

g4 M3

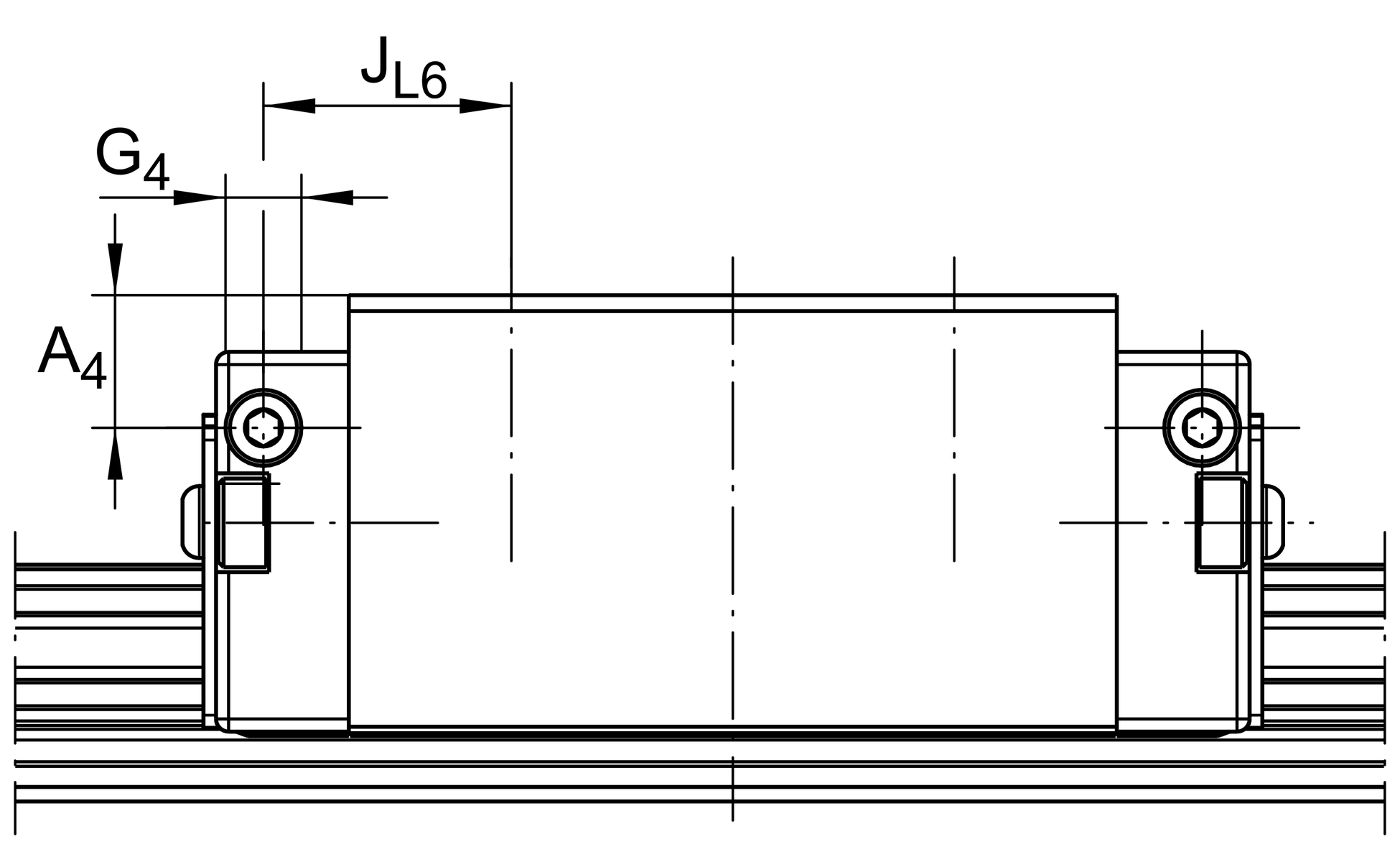

JL6 9,4 mm

t G4 5,5 mm

Compatible with the following carriage KWVE20-B-ES

JL 60 mm

H1 8,6 mm

K1 M5

K1 MA 10 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

lmax 5.880 mm

Tolb -0,03 mm

LS 1,3 mm

Suitable Guide Rail TKVD20
