Imagen 1 de KUSE20-H

KUSE20-H

Consultar precio

Sistema con recirculación a bolas

MPN: KUSE20-H Marca: Ina Categoría: Linear Motion Subcategoría: Sistemas de guiado lineal Familia: Sistemas con recirculación de seis hileras de bolas Subfamilia: Unidades

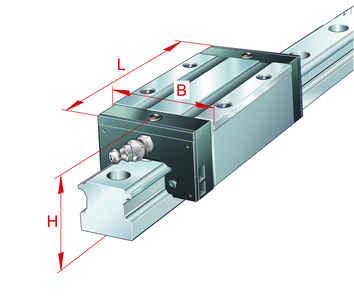

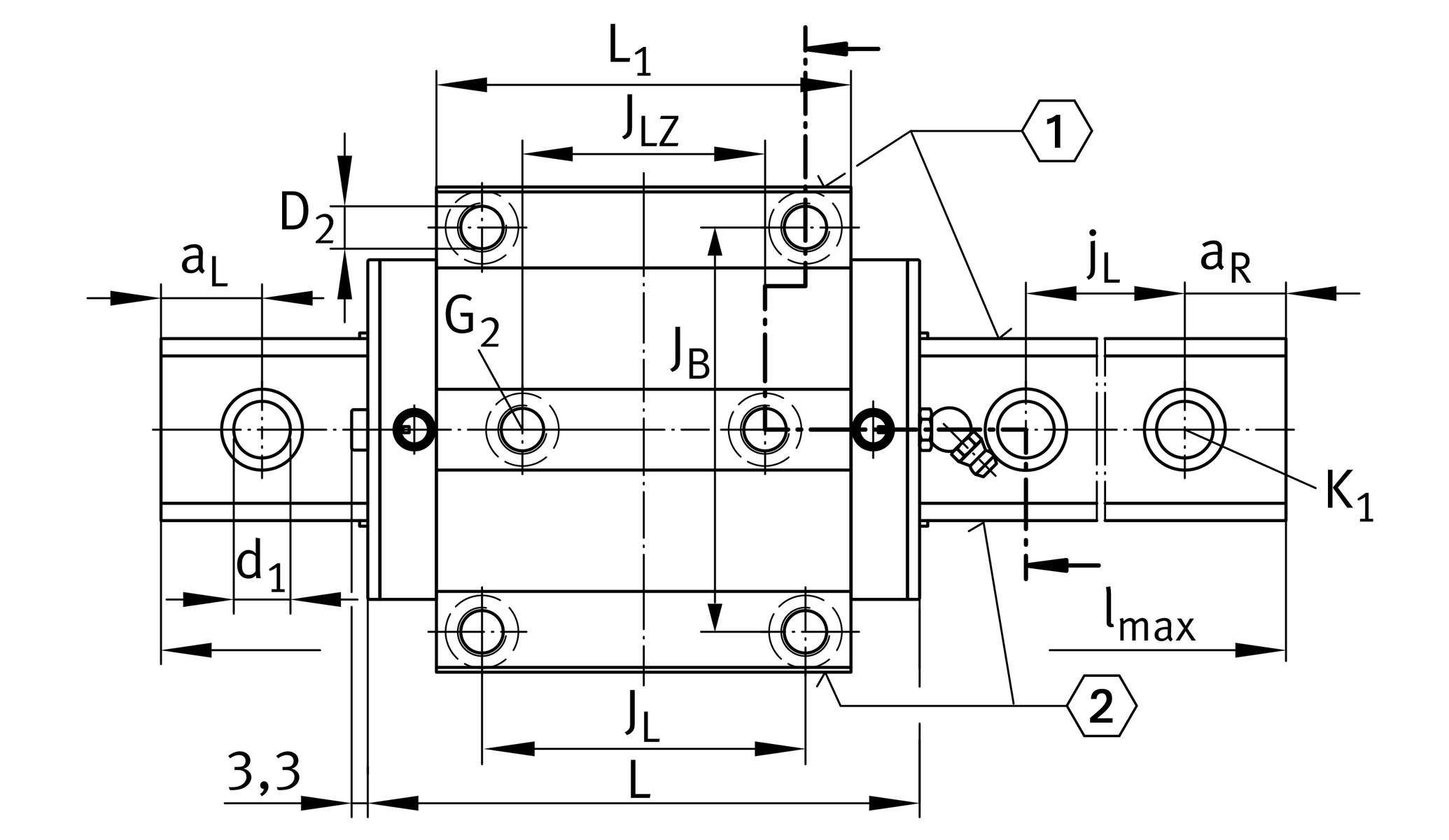

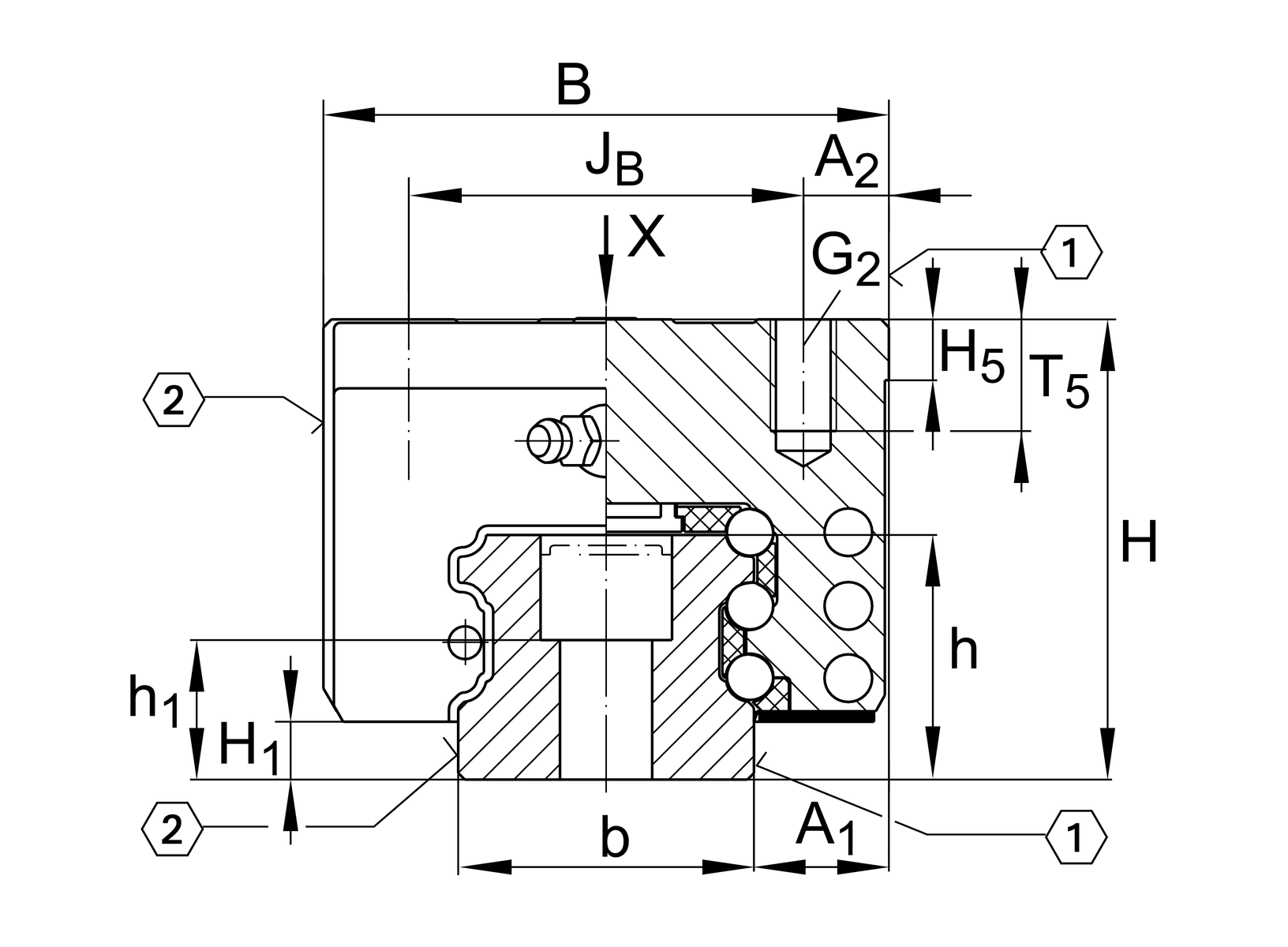

Carros altos y estrechos para sistemas con recirculación de seis hileras de bolas

A1 12 mm

a2 6 mm

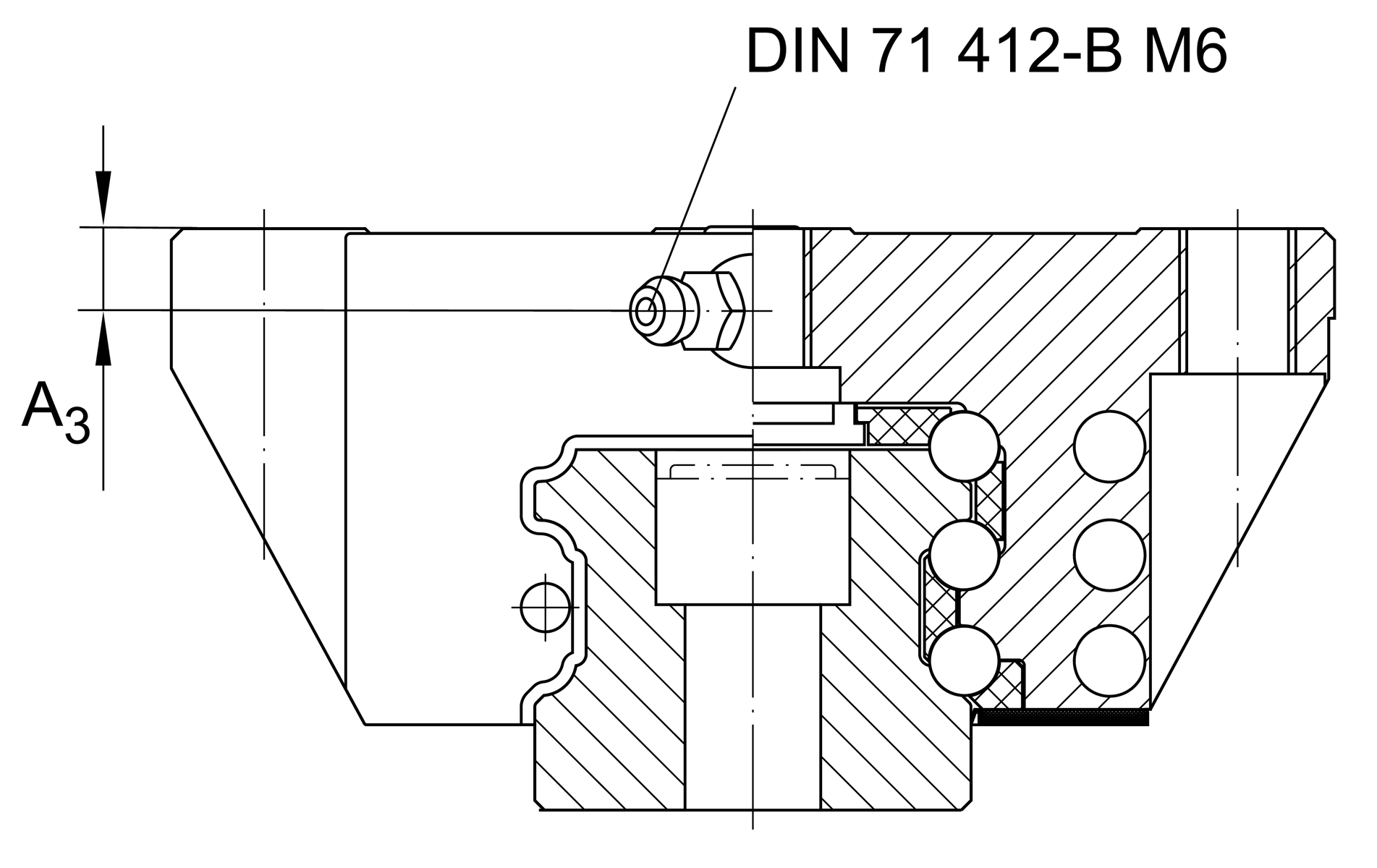

a3 5,8 mm

G2 M5

G2 MA 10 Nm

jB 32 mm

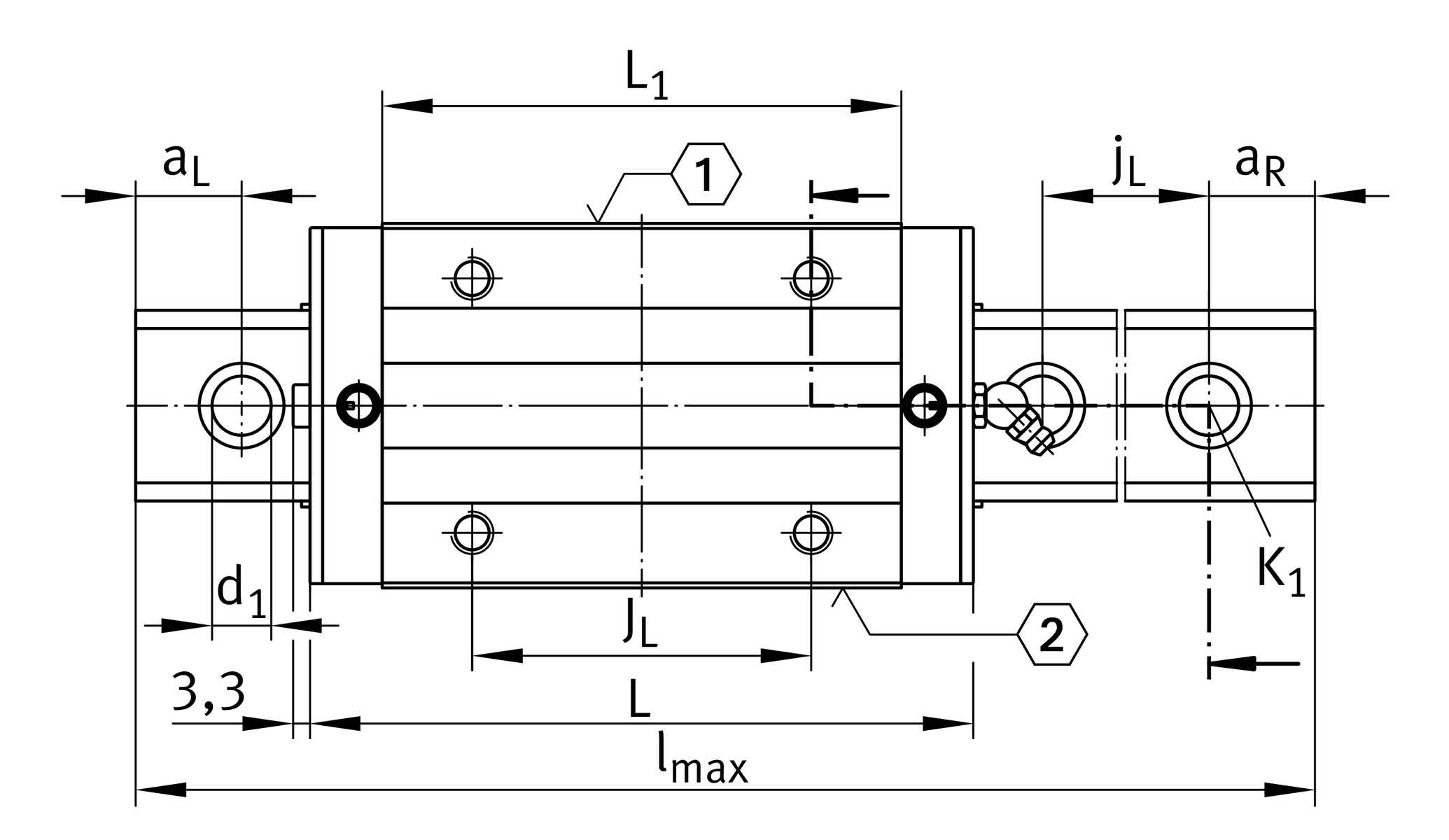

L 71,4 mm

L1 52,4 mm

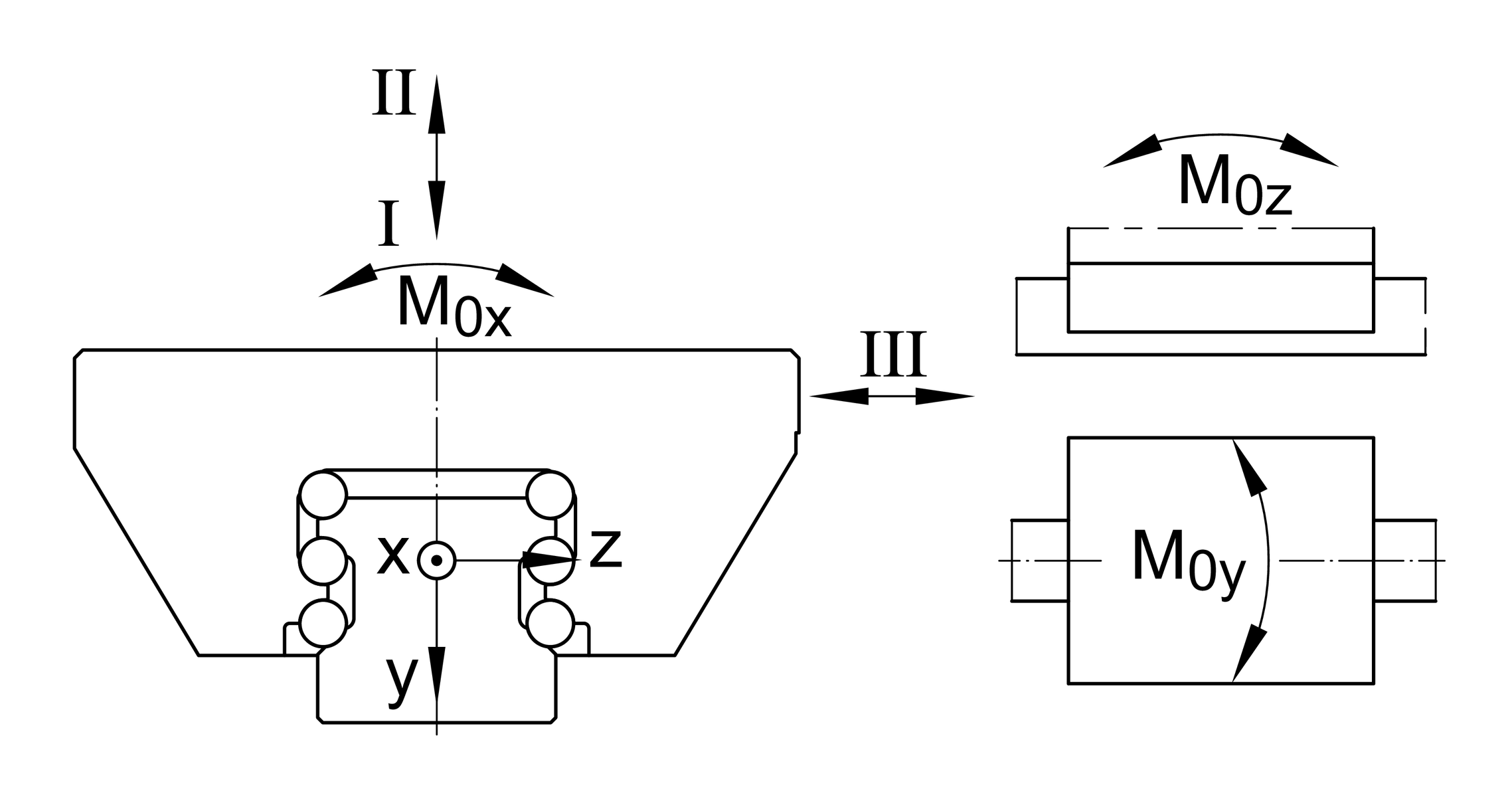

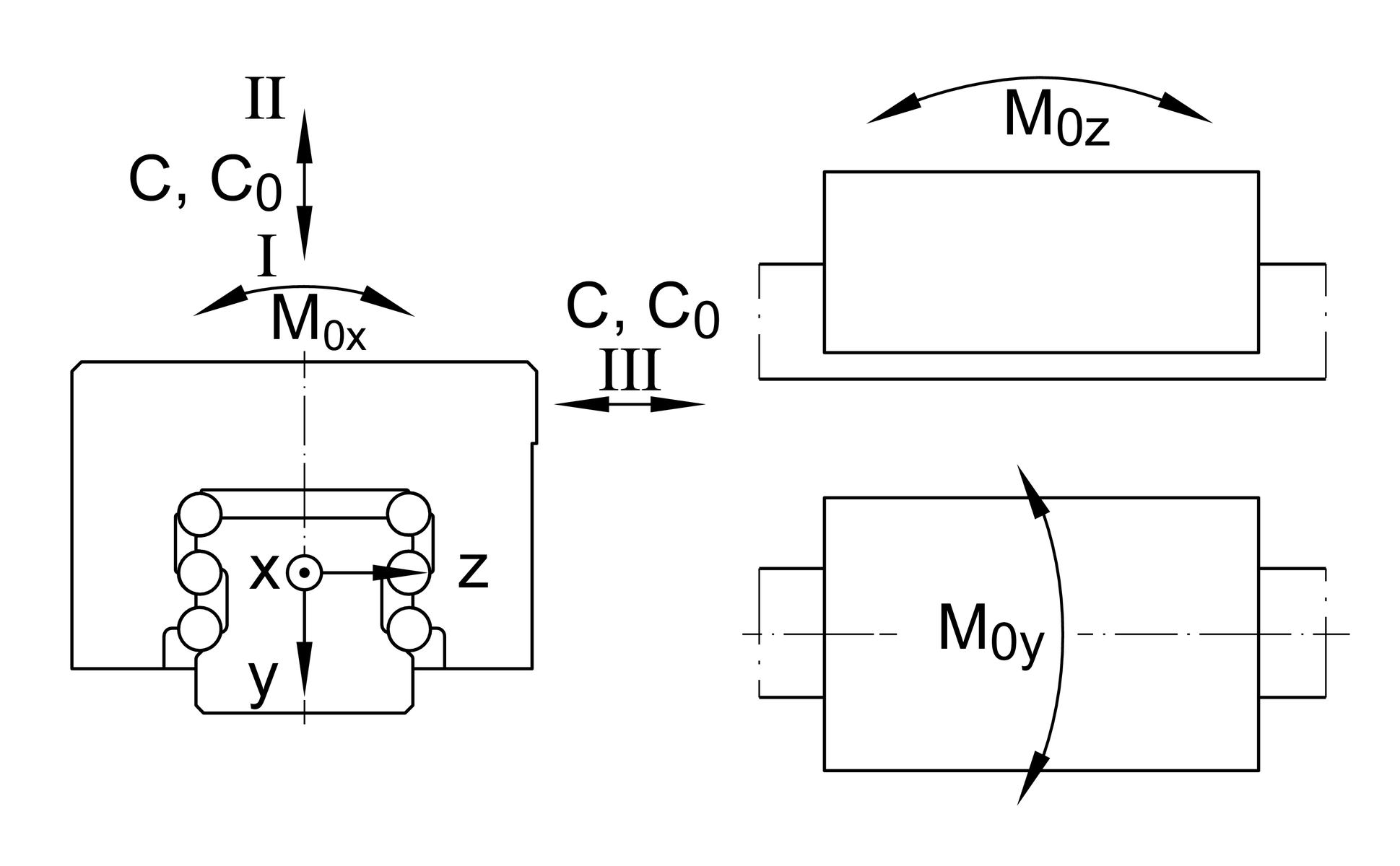

M0X 530 Nm

M0Y 350 Nm

M0Z 305 Nm

T5 6 mm

d1 5,8 mm

H 18 mm

h5 5 mm

B 20 mm

JL 60 mm

H1 9,6 mm

K1 M5

K1 MA 10 Nm

aL max 53 mm

aL min 20 mm

aR max 53 mm

aR min 20 mm

Carriage KWSE20-H

Guideway TKSD20

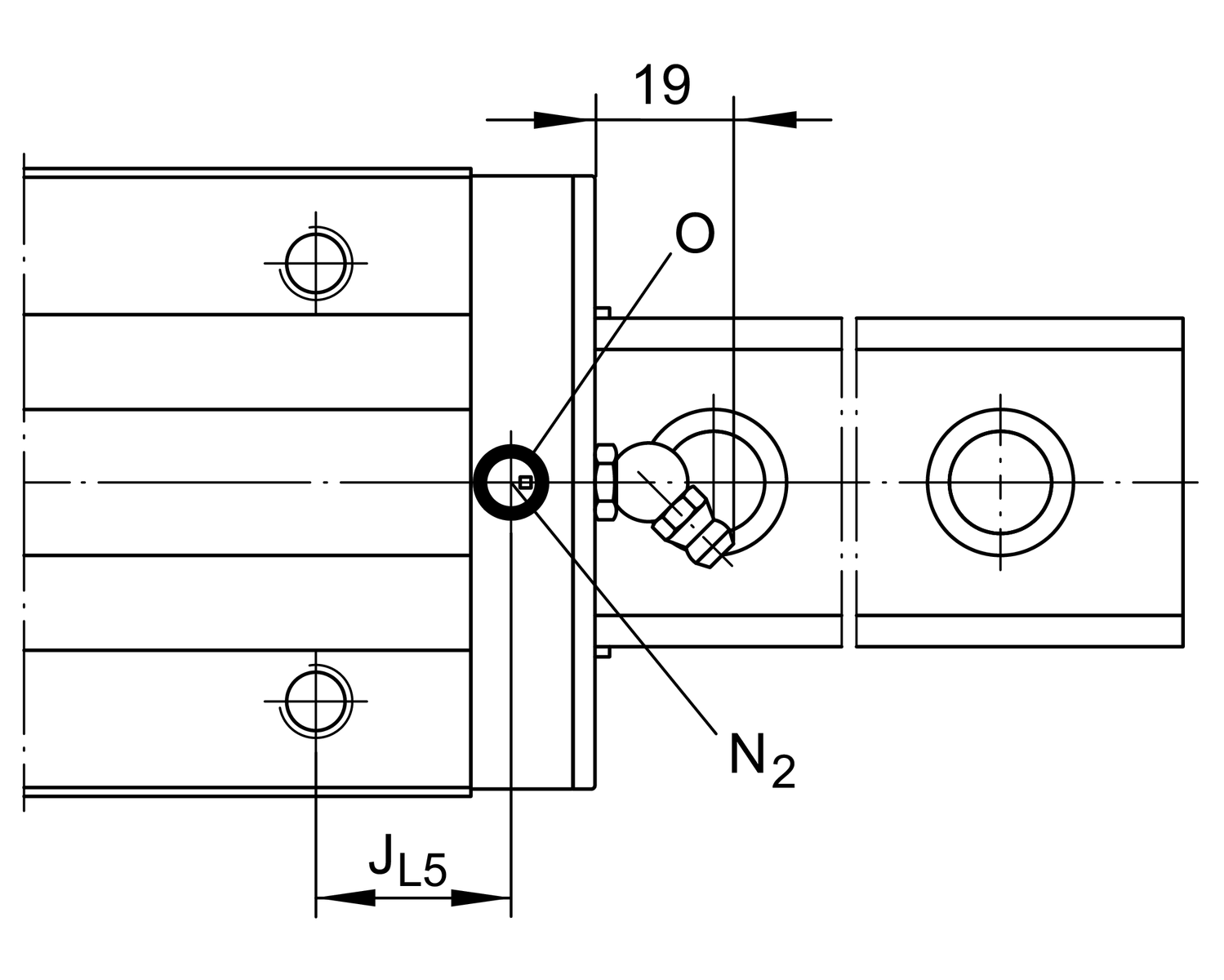

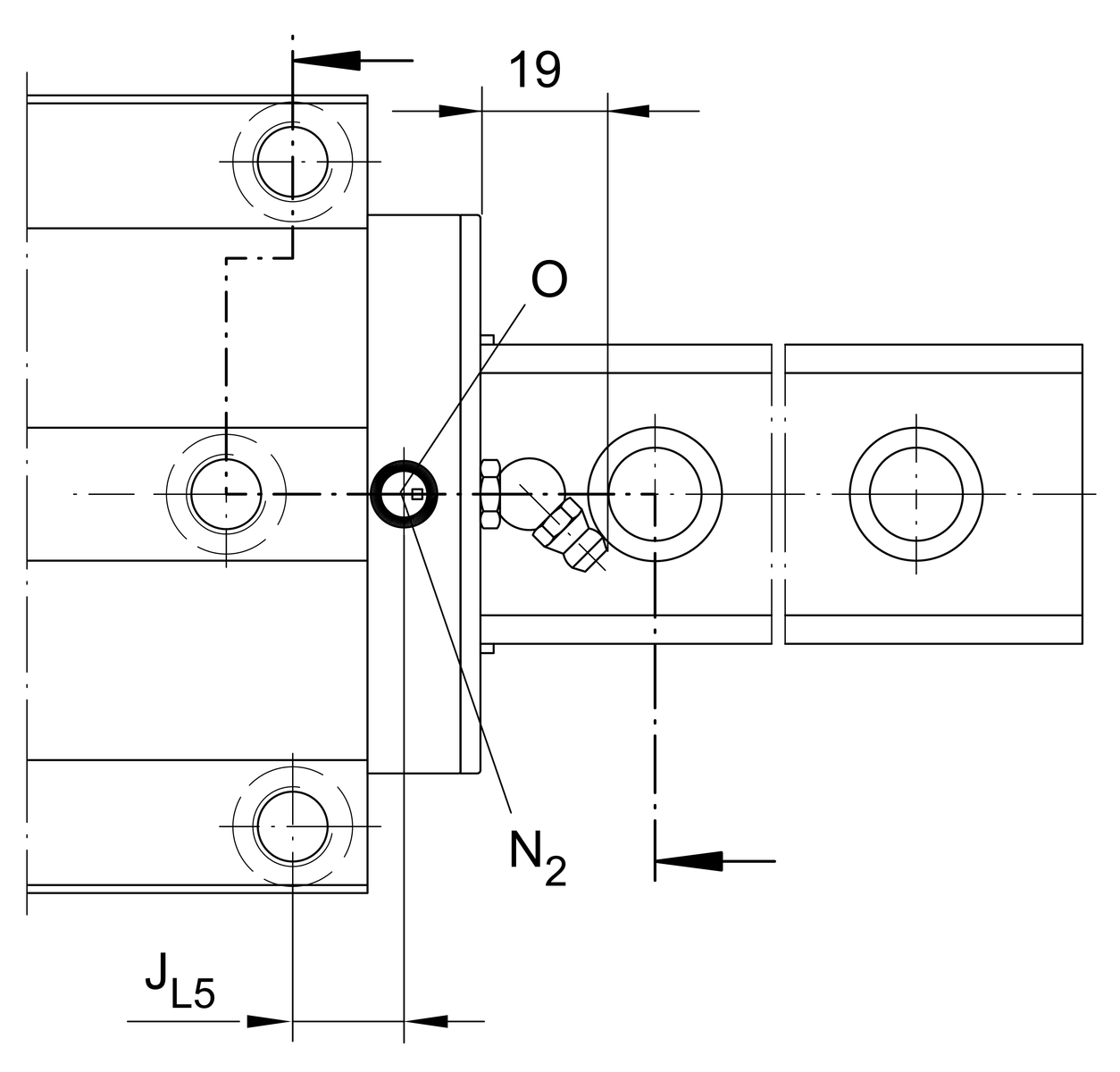

JL5 11,95 mm

N2 max 3 mm

O 3x1,5

Tol h1 -0,5 mm

Tolb -0,003 mm

I: C 25.500 N

I: C0 61.000 N

II: C 21.300 N

II: C0 35.300 N

III: C 21.000 N

III: C0 35.000 N

Imax 3.900 mm
