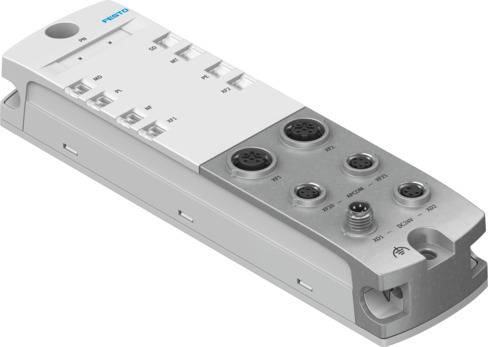

Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
2x 4 A (es necesario un fusible externo)
Ayuda a la configuración
Archivo ESI
Certificación
RCM. c UL us - Listed (OL)
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Clase de sala limpia
Elemento instalado estáticamente, no es posible una evaluación significativa según la norma ISO 14644-1
Conformidad PWIS
VDMA24364-B2-L
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 90 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 5 mA
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, número de contactos/hilos
4
Derivación de tensión, tipo de conexión
Zócalo
Diagnosis mediante bus
APDD inválido. Desconexión de carga. Comunicación con el módulo AP interrumpida. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Subtensión de sistema electrónico/sensores. Subtensión de carga
Diagnosis mediante LED
Diagnosis por módulo. EtherCAT RUN. Alimentación eléctrica para la electrónica y los sensores. Alimentación de tensión de carga. Diagnosis del sistema. Mantenimiento necesario
Diagnosis por comunicación interna
Error de módulo. Cortocircuito/sobrecarga en salida. Cortocircuito/sobrecarga de alimentación de sensores. Subtensión en la alimentación de carga
Dimensiones: ancho x largo x alto
45 mm x 170 mm x 35 mm
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de protección
IP65. IP67
Humedad relativa del aire
5 - 95 %. Sin condensación
Interfaz de bus de campo, cantidad de contactos/hilos
4
Interfaz de bus de campo, función
Conexión de bus entrante/saliente
Interfaz de bus de campo, protocolo
EtherCAT®
Interfaz de bus de campo, separación galvánica
sí
Interfaz de bus de campo, técnica de conexión
M12x1, codificación D según EN 61076-2-101
Interfaz de bus de campo, tipo
Ethernet
Interfaz de bus de campo, tipo de conexión
2 zócalos
Interfaz de bus de campo, velocidad de transmisión
100 Mbit/s
Interfaz de comunicación, apantallamiento
sí
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF20 OUT/XF21 OUT
Interfaz de comunicación, número de contactos/hilos
4
Interfaz de comunicación, protocolo
AP
Interfaz de comunicación, técnica de conexión
M8x1, codificación D según EN 61076-2-114
Interfaz de comunicación, tipo de conexión
2 zócalos
Longitud máx. del cable
50 m comunicación del sistema
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Material de la junta tórica
FPM
Material del cuerpo
PC. Fundición inyectada de cinc, niquelado
Nota sobre el grado de protección
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la longitud máx. del cable
Alimentación eléctrica según la tensión nominal
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Número máx. de módulos
80
Organismo que expide el certificado
UL E239998
Peso del producto
186 g
Protección contra inversión de polaridad
sí
Puenteo en cortes de red
10 ms
Símbolo KC
KC-CEM
Temperatura ambiente
-20 °C ... 50 °C
Temperatura de almacenamiento
-40 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Con taladro pasante
Transmisión de tensión, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Volumen máximo de direcciones de entradas
2048 byte
Volumen máximo de direcciones para salidas
2048 byte
