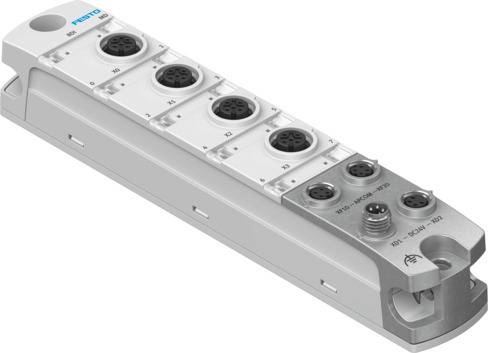

Alimentación eléctrica, función
Sistema electrónico/sensores y carga entrante
Alimentación eléctrica, número de contactos/hilos
4
Alimentación eléctrica, técnica de conexión
M8x1, codificación A según EN 61076-2-104
Alimentación eléctrica, tipo de conexión
Conector
Alimentación máxima de corriente
2x 4 A (es necesario un fusible externo)
Alimentación máxima de corriente por canal
0,5 A
Certificación
RCM. c UL us - Listed (OL)
Clase de resistencia a la corrosión CRC
1 - riesgo de corrosión bajo
Clase de sala limpia
Elemento instalado estáticamente, no es posible una evaluación significativa según la norma ISO 14644-1
Conexión eléctrica, salida, cantidad de contactos/hilos
5
Conexión eléctrica, salida, función
Salida digitales
Conexión eléctrica, salida, técnica de conexión
M12x1, codificación A según EN 61076-2-101
Conexión eléctrica, salida, tipo de conexión
4 zócalos
Conformidad PWIS
VDMA24364-B2-L
Consumo propio con tensión nominal de funcionamiento para electrónica/sensores
Típico 35 mA
Consumo propio de corriente con tensión de funcionamiento nominal, carga
Típico 10 mA
Corriente total máxima en salidas por módulo
4:00 AM
Curva característica salidas
Según IEC 61131-2, tipo 0,5
Derivación de tensión, función
Sistema electrónico/sensores y carga saliente
Derivación de tensión, número de contactos/hilos
4
Derivación de tensión, tipo de conexión
Zócalo
Diagnosis mediante LED
Diagnosis por módulo. Alimentación de tensión de carga. Estado por canal
Diagnosis por comunicación interna
Desconexión de carga. Cortocircuito/sobrecarga de señal de salida. Sobretensión de sistema electrónico/sensores. Sobretensión de carga. Subtensión de sistema electrónico/sensores. Subtensión de carga
Dimensiones: ancho x largo x alto
30 mm x 170 mm x 35 mm
Fluctuaciones de tensión admisibles de carga
± 25 %
Fluctuaciones de tensión admisibles para electrónica/sensores
± 25 %
Grado de protección
IP65. IP67
Humedad relativa del aire
5 - 95 %. Sin condensación
Interfaz de comunicación, apantallamiento
sí
Interfaz de comunicación, funcionamiento
Comunicación del sistema XF10 IN/XF20 OUT
Interfaz de comunicación, número de contactos/hilos
4
Interfaz de comunicación, protocolo
AP
Interfaz de comunicación, técnica de conexión
M8x1, codificación D según EN 61076-2-114
Interfaz de comunicación, tipo de conexión
2 zócalos
Lógica de conmutación de las salidas
PNP (conexión a positivo)
Longitud máx. del cable
30 m salidas. 50 m comunicación del sistema
Marcado CE (véase la declaración de conformidad)
Según Directiva de máquinas CEM de la UE
Marcado UKCA (véase la declaración de conformidad)
Según la normativa del Reino Unido sobre CEM
Material de la junta tórica
FPM
Material del cuerpo
PC. Fundición inyectada de cinc, niquelado
Nota sobre el grado de protección
Conexiones no utilizadas cerradas
Nota sobre el material
Conformidad con la Directiva RoHS
Nota sobre la longitud máx. del cable
Alimentación eléctrica según la tensión nominal
Nota sobre la tensión de funcionamiento
Unidades de alimentación SELV/PELV necesarias. Observar la caída de tensión
Número de salidas
8
Organismo que expide el certificado
UL E239998
Peso del producto
127 g
Protección contra inversión de polaridad
sí
Protección por fusible de las salidas (cortocircuito)
Fusible electrónico interno por canal
Puenteo en cortes de red
10 ms
Retardo de salida con carga óhmica
Cambio de señal 0->1: < 200 µs. Cambio de señal 1->0: < 200 µs
Separación de potencial salidas canal - canal
No
Separación de potencial salidas canal - comunicación interna
sí
Símbolo KC
KC-CEM
Temperatura ambiente
-20 °C ... 60 °C
Temperatura de almacenamiento
-40 °C ... 70 °C
Tensión nominal de funcionamiento DC carga
24 V
Tensión nominal de funcionamiento DC para electrónica/sensores
24 V
Tipo de fijación
Con taladro pasante
Transmisión de tensión, técnica de conexión
M8x1, codificación A según EN 61076-2-104
