Conexión lubricación de rosca
M6
≈m
4,79 kg
nϑ
2.700 1≈min
Tamaño de tornillos de fijación
M8
Tolerancia inferior diámetro del agujero
-0,008≈mm
Tolerancia inferior diámetro exterior
-0,015≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
Tuerca estriada de precisión INA recomendada para la fijación axial
≈m80
Tuerca estriada de precisión INA recomendada para la fijación radial
≈mA80/120
frecuencias_basicas
https://bearinx.schaeffler.com/catalogue/api/v1/CatalogBearing/product/basicfrequencies/pdf/211f139be7574f00a4ce7902e638c972/Es_es/comma

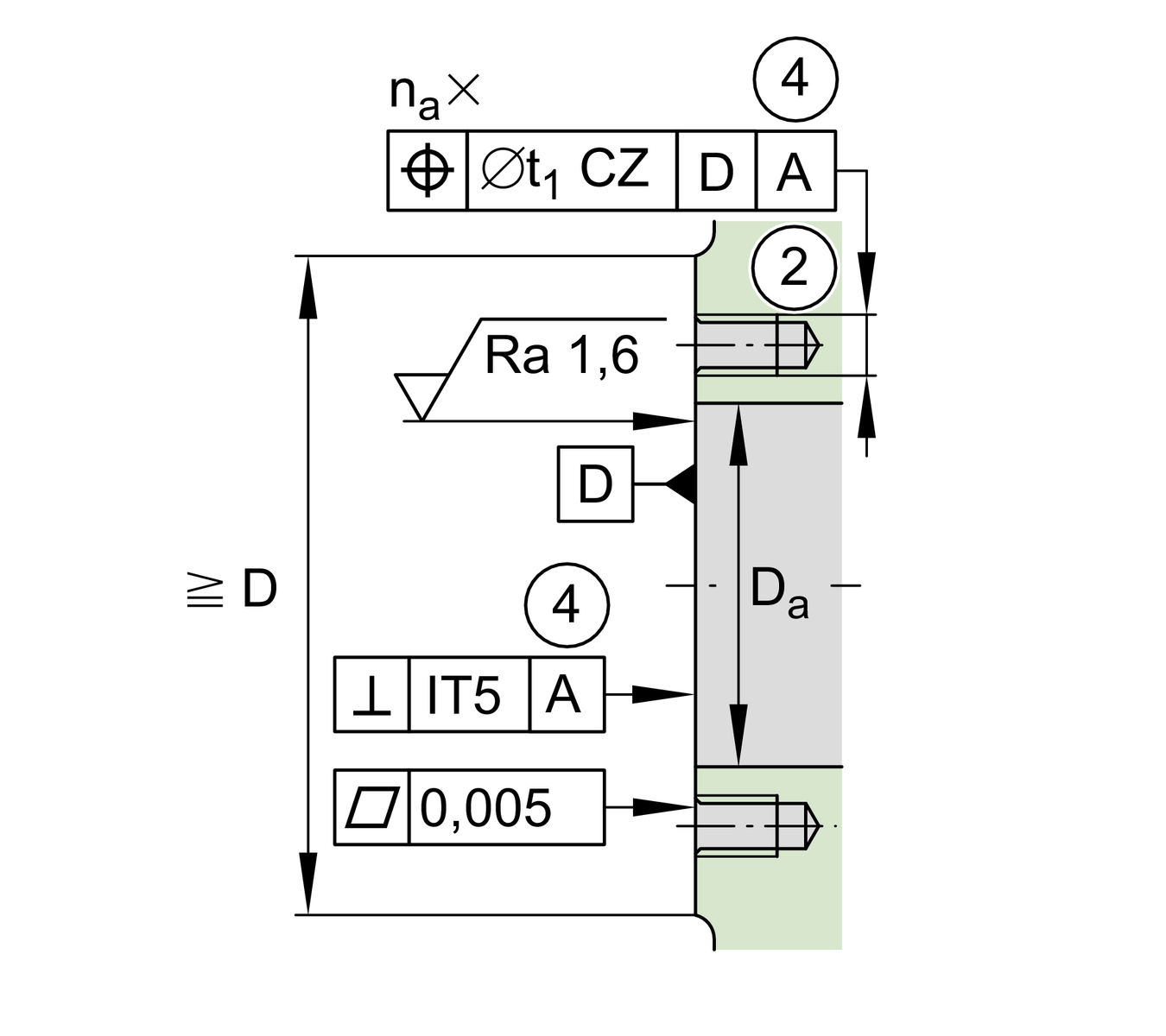

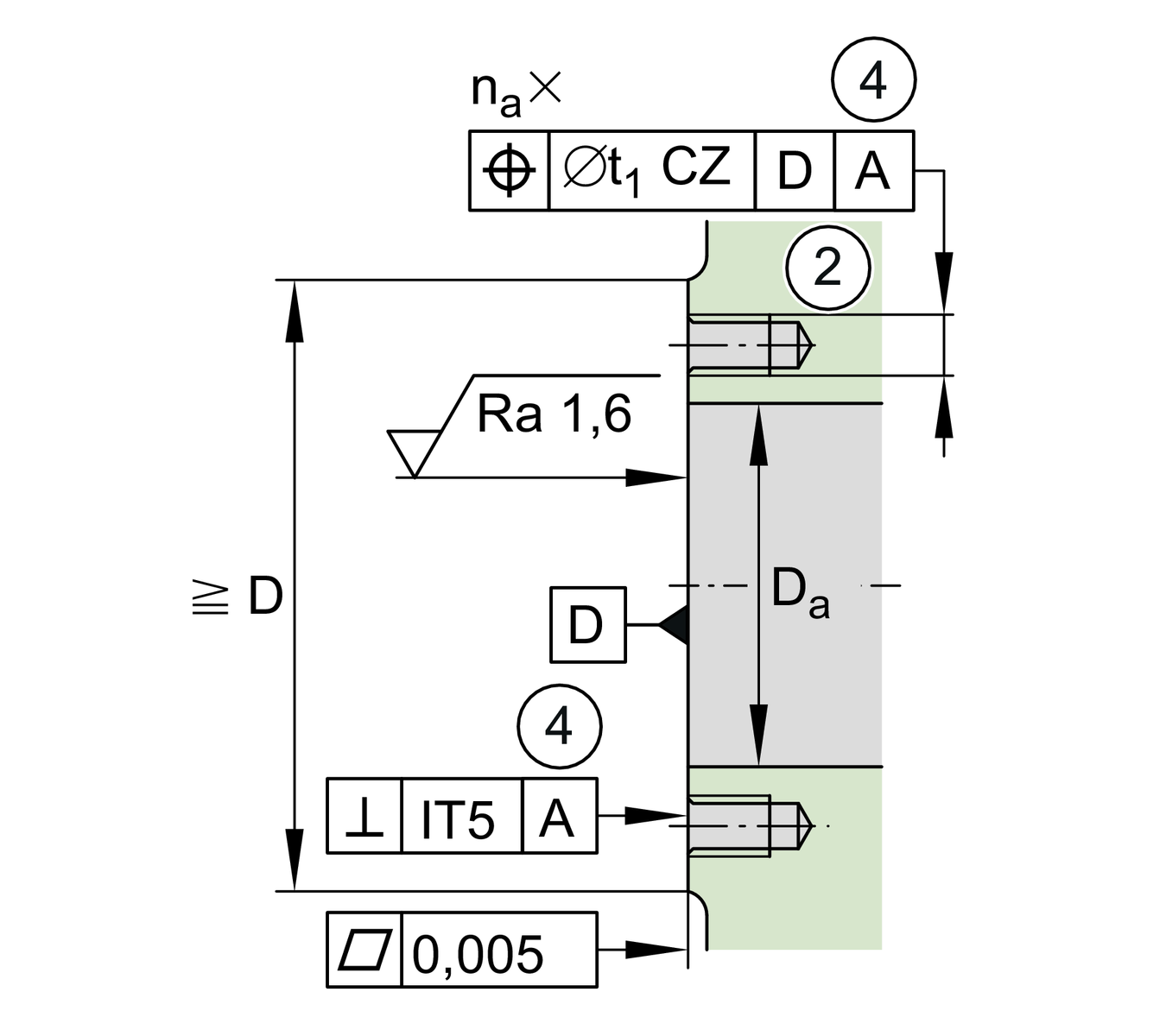

Da max
120 mm
Tmax
120 ｰC
tmin
-30 ｰC
D
80 mm
d1
105 mm
da min
102 mm
Rmin
0,6 mm
D2
8,8 mm
c0a
265.000 N
ca
100.000 N
Cua
15.800 N
MA
160 Nm
A
60 ｰ
r1 min
0,6 mm
nG Grease
3.600 1/min
B
3 mm
J
140 mm
MR
1,4 Nm
caL
1.600 N/ｵm
ckL
3.000 Nm/mrad
N
8
T
45 ｰ
T1
0,2 mm
na
8
Tolerancia inferior anchura
-0,25 mm
Tolerancia superior anchura
0 mm
ta
45 ｰ
MM
27,6 kg*cm2
Concentricidad axial
3 ｵm
Fuerza axial requerida de la tuerca estriada
20.604 N
I
35 mm
