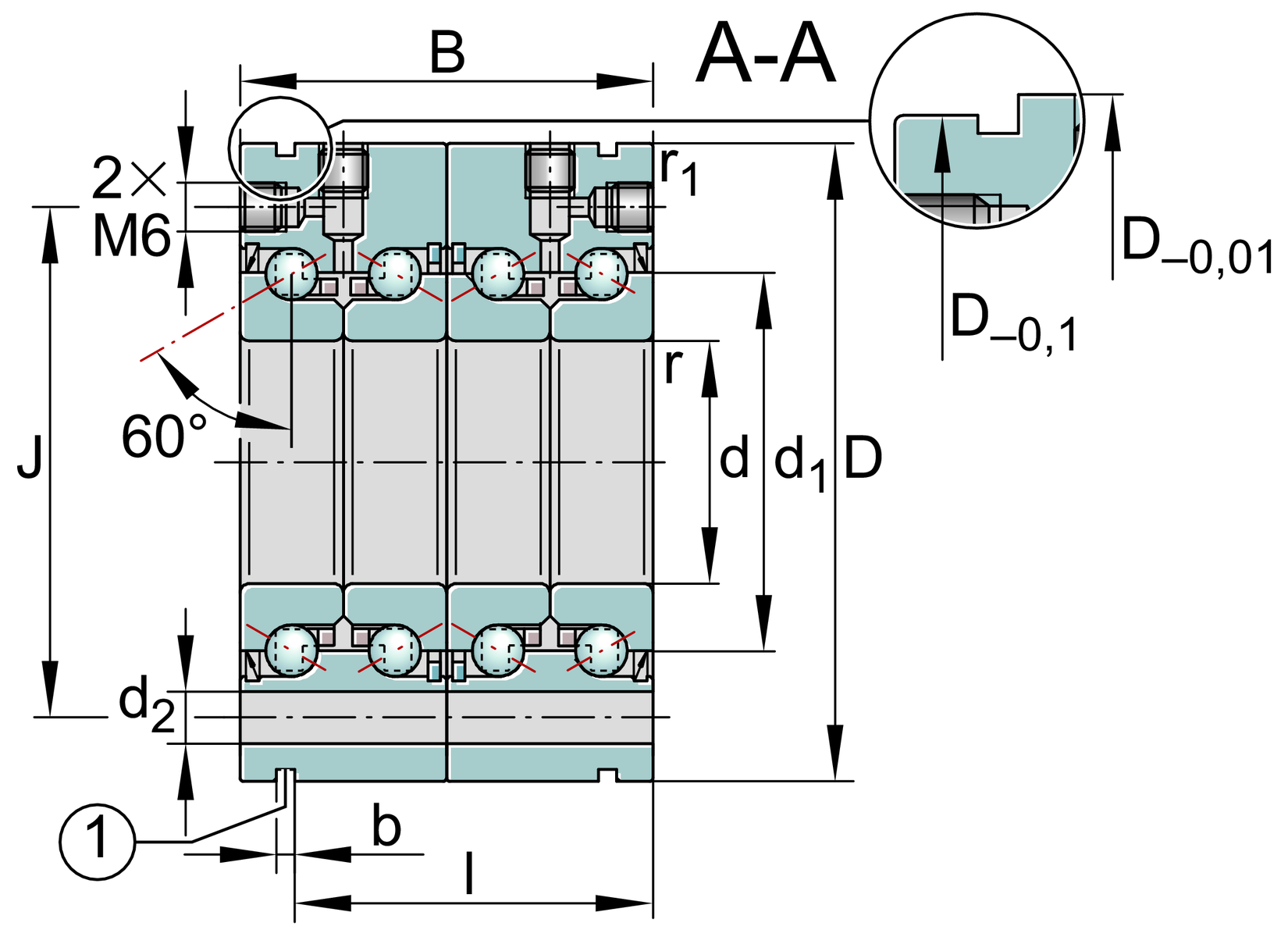

Conexión lubricación de rosca
M6
≈m
2,539 kg
nϑ
1.600 1≈min
Tamaño de tornillos de fijación
M8
Tolerancia inferior diámetro del agujero
-0,005≈mm
Tolerancia inferior diámetro exterior
-0,01≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
Tuerca estriada de precisión INA recomendada para la fijación axial
≈m40
Tuerca estriada de precisión INA recomendada para la fijación radial
≈mA40/62
frecuencias_basicas
https://bearinx.schaeffler.com/catalogue/api/v1/CatalogBearing/product/basicfrequencies/pdf/eb0bf00f00e34ec28f22001e1d537944/Es_es/comma
Da max
80 mm
Tmax
120 ｰC
tmin
-30 ｰC
D
40 mm
d1
65 mm
da min
56 mm
Rmin
0,6 mm
D2
8,8 mm
c0a
149.000 N
ca
79.000 N
Cua
9.100 N
MA
110 Nm

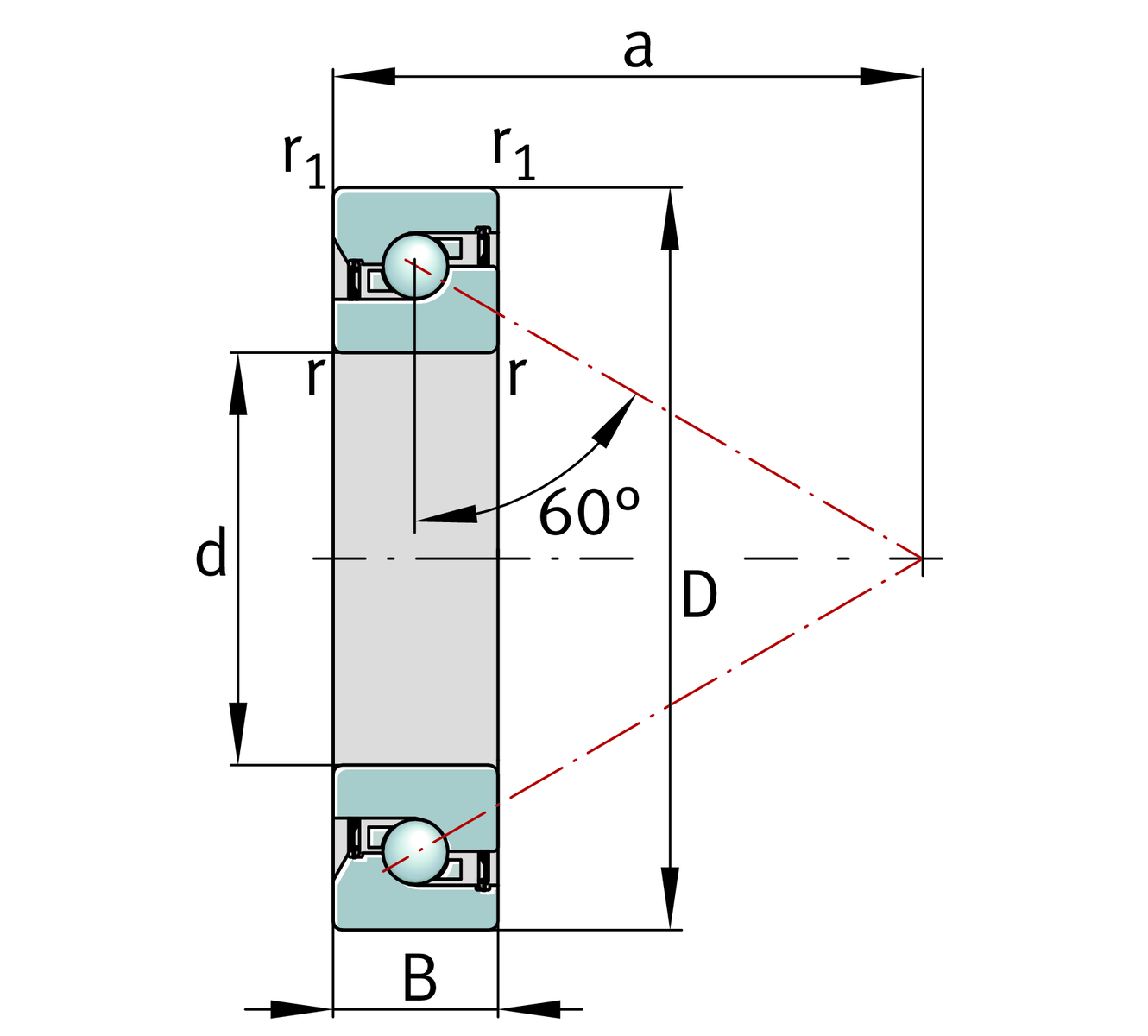

A
60 ｰ
r1 min
0,6 mm
nG Grease
3.500 1/min
B
3 mm

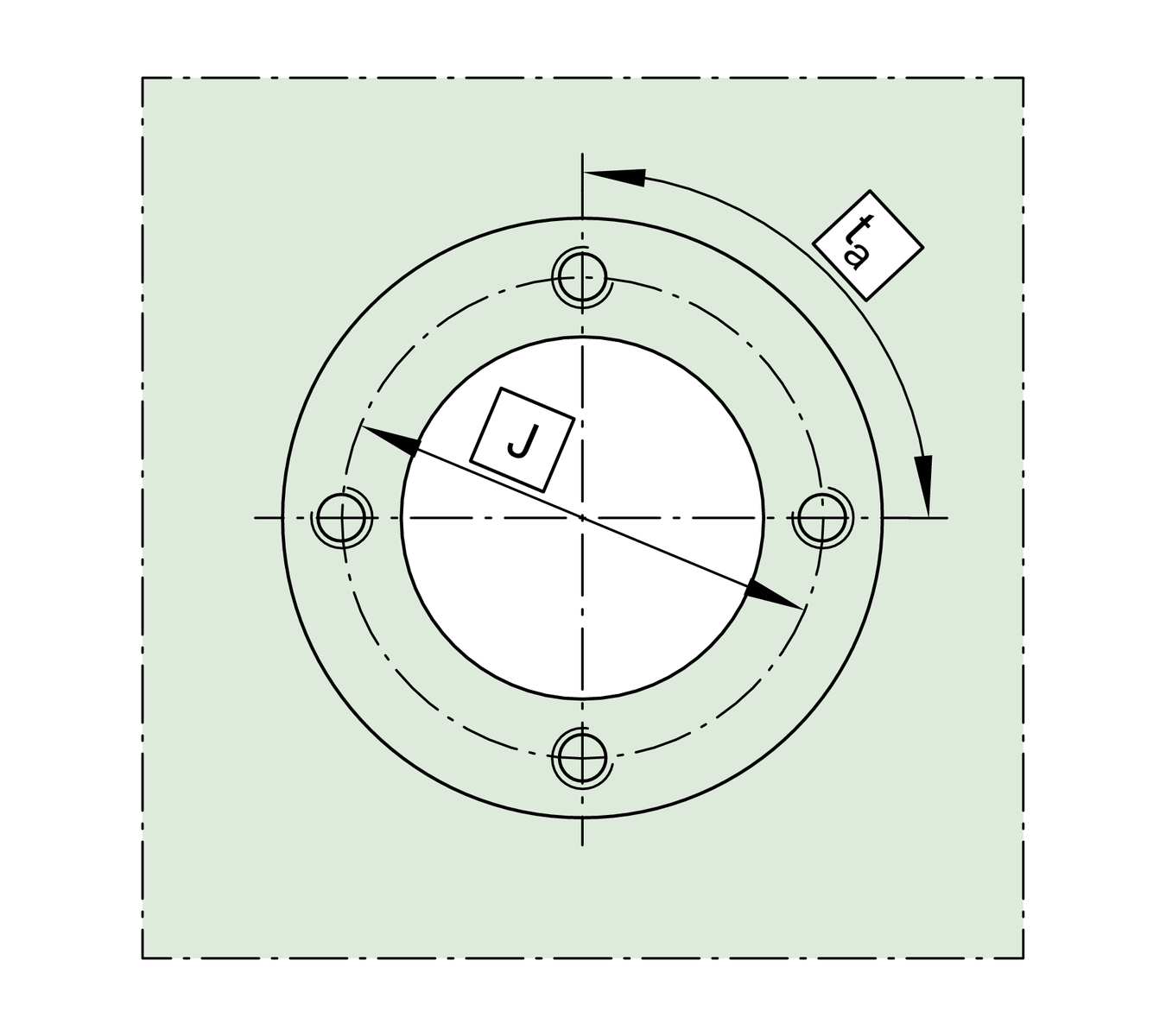

J
94 mm
MR
1,3 Nm
caL
1.200 N/ｵm
ckL
750 Nm/mrad

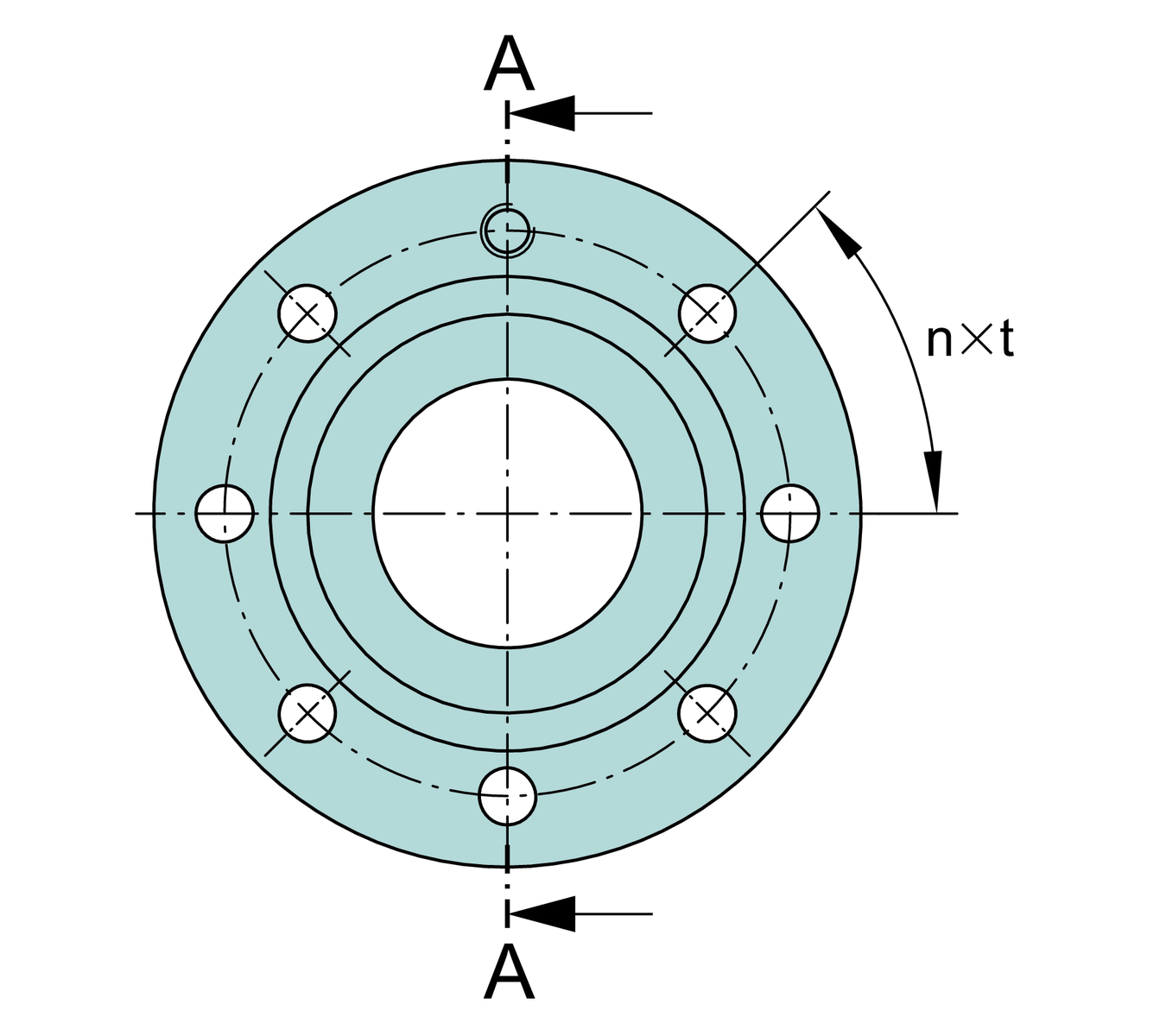

N
12
T
30 ｰ
T1
0,2 mm
na
12
Tolerancia inferior anchura
-0,25 mm
Tolerancia superior anchura
0 mm
ta
30 ｰ
MM
5,5 kg*cm2
Concentricidad axial
2,5 ｵm
Fuerza axial requerida de la tuerca estriada
25.185 N
I
36 mm
