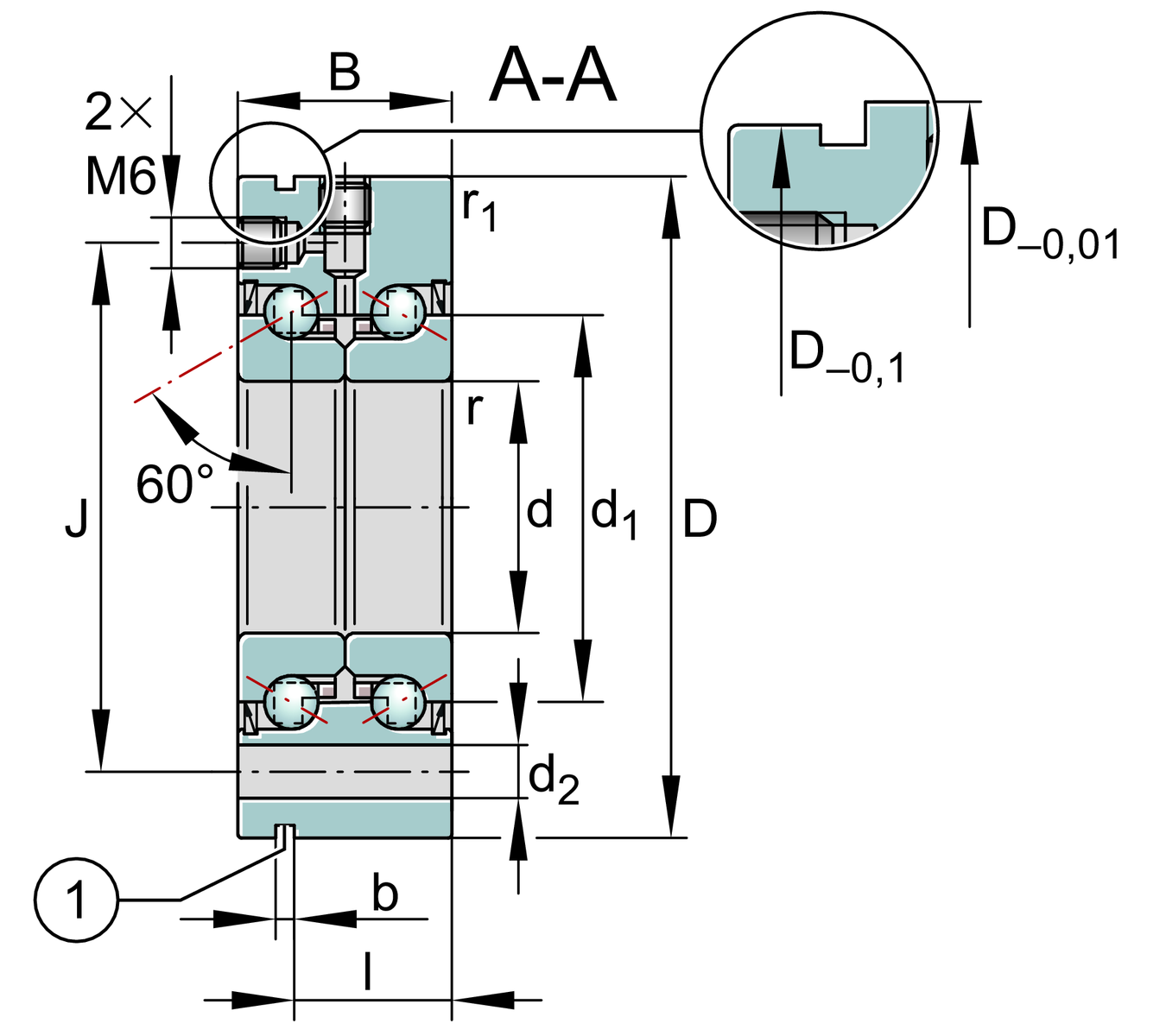

Conexión lubricación de rosca
M6
≈m
2,243 kg
nϑ
2.000 1≈min
Tamaño de tornillos de fijación
M8X80
Tolerancia inferior diámetro del agujero
-0,005≈mm
Tolerancia inferior diámetro exterior
-0,01≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
Tuerca estriada de precisión INA recomendada para la fijación axial
≈m35/58
Tuerca estriada de precisión INA recomendada para la fijación radial
≈mA35/58
frecuencias_basicas
https://bearinx.schaeffler.com/catalogue/api/v1/CatalogBearing/product/basicfrequencies/pdf/aac68f8a849d4811bf376084375e984c/Es_es/comma
Da max
62 mm
Tmax
120 ｰC
tmin
-30 ｰC
D
35 mm
d1
52 mm
da min
45 mm
Rmin
0,3 mm
D2
8,8 mm
c0a
177.000 N
ca
73.000 N
Cua
10.800 N
MA
40 Nm
A
60 ｰ
r1 min
0,6 mm
nG Grease
4.400 1/min
B
3 mm

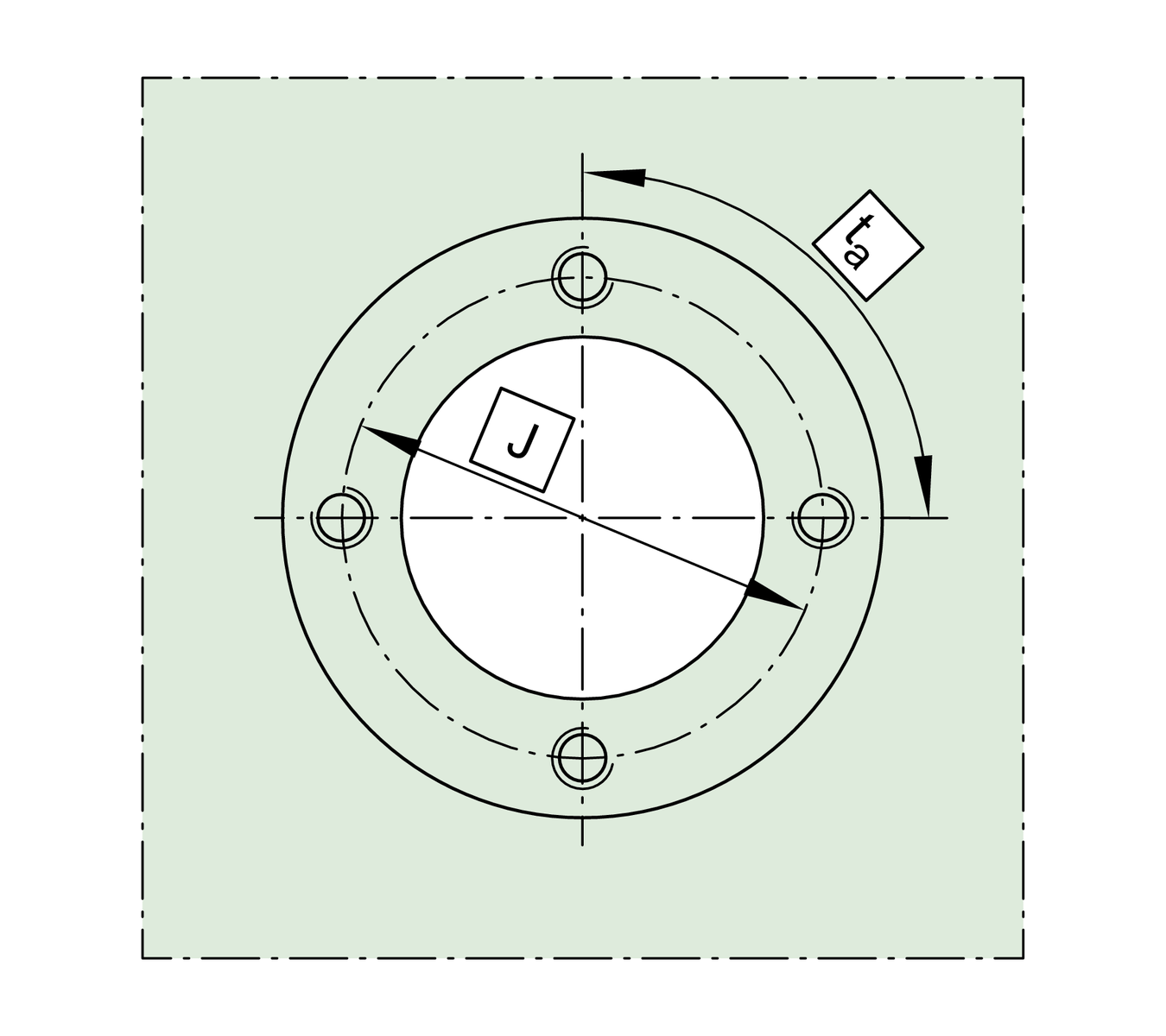

J
75 mm
MR
0,9 Nm
caL
1.600 N/ｵm
ckL
900 Nm/mrad
N
8
T
45 ｰ
T1
0,2 mm
na
8
Tolerancia inferior anchura
-0,25 mm
Tolerancia superior anchura
0 mm
ta
45 ｰ
MM
3,02 kg*cm2
Concentricidad axial
2,5 ｵm
Fuerza axial requerida de la tuerca estriada
10.770 N
I
59 mm
