Conexión lubricación de rosca
M6
≈m
0,731 kg
nϑ
2.200 1≈min
Tamaño de tornillos de fijación
M6
Tolerancia inferior diámetro del agujero
-0,01≈mm
Tolerancia inferior diámetro exterior
-0,013≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
Tuerca estriada de precisión INA recomendada para la fijación axial
≈m30
Tuerca estriada de precisión INA recomendada para la fijación radial
≈m30
frecuencias_basicas
https://bearinx.schaeffler.com/catalogue/api/v1/CatalogBearing/product/basicfrequencies/pdf/cf271f61b56345878285f9519638556b/Es_es/comma
Da max
53 mm
Tmax
120 ｰC
tmin
-30 ｰC
D
30 mm
d1
45,5 mm
da min
40 mm
Rmin
0,3 mm
D2
6,8 mm
c0a
64.000 N
ca
29.000 N
Cua
2.900 N
MA
32 Nm
A
60 ｰ
r1 min
0,6 mm
nG Grease
5.000 1/min
B
3 mm

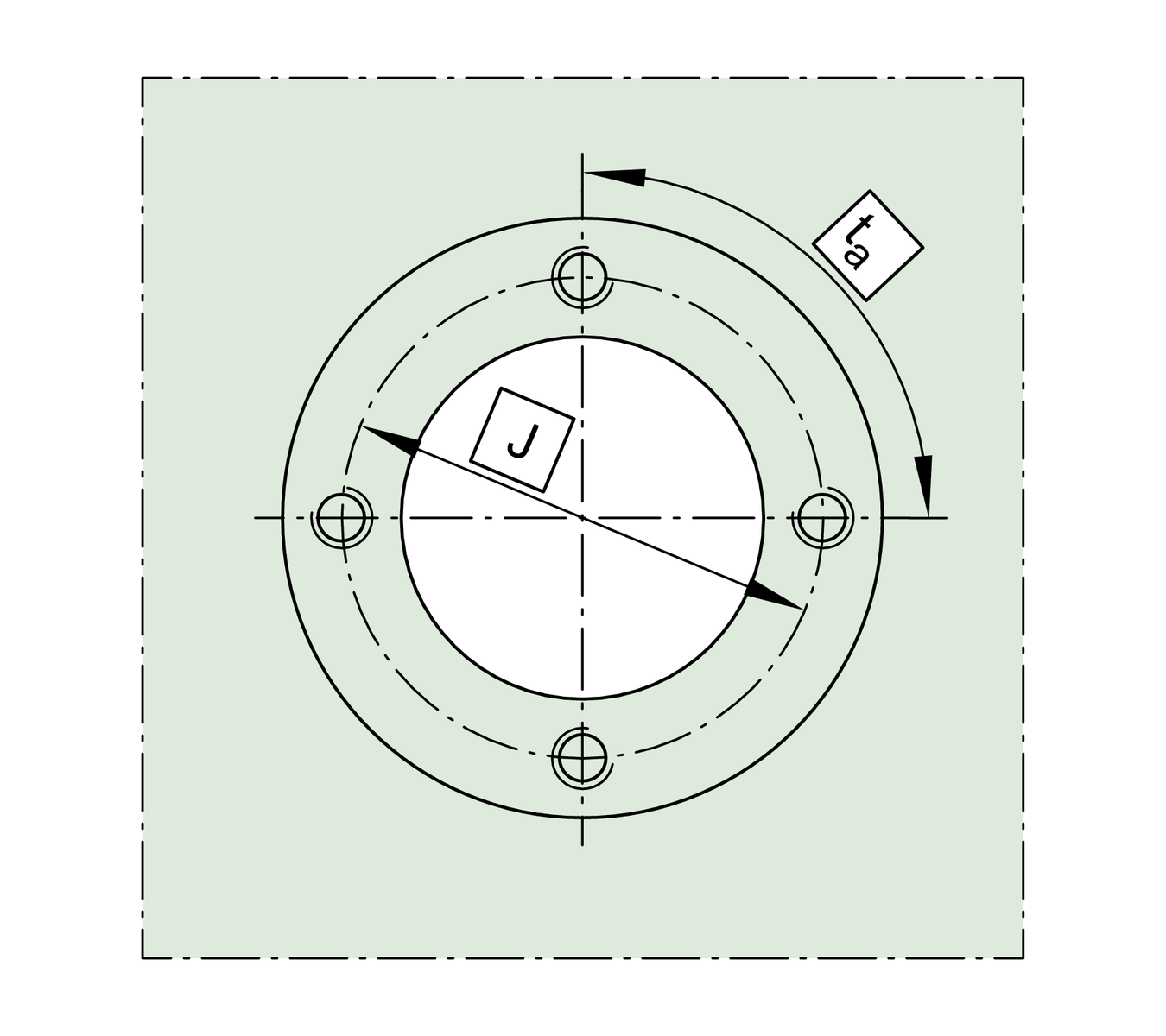

J
63 mm
MR
0,5 Nm
caL
850 N/ｵm
ckL
300 Nm/mrad

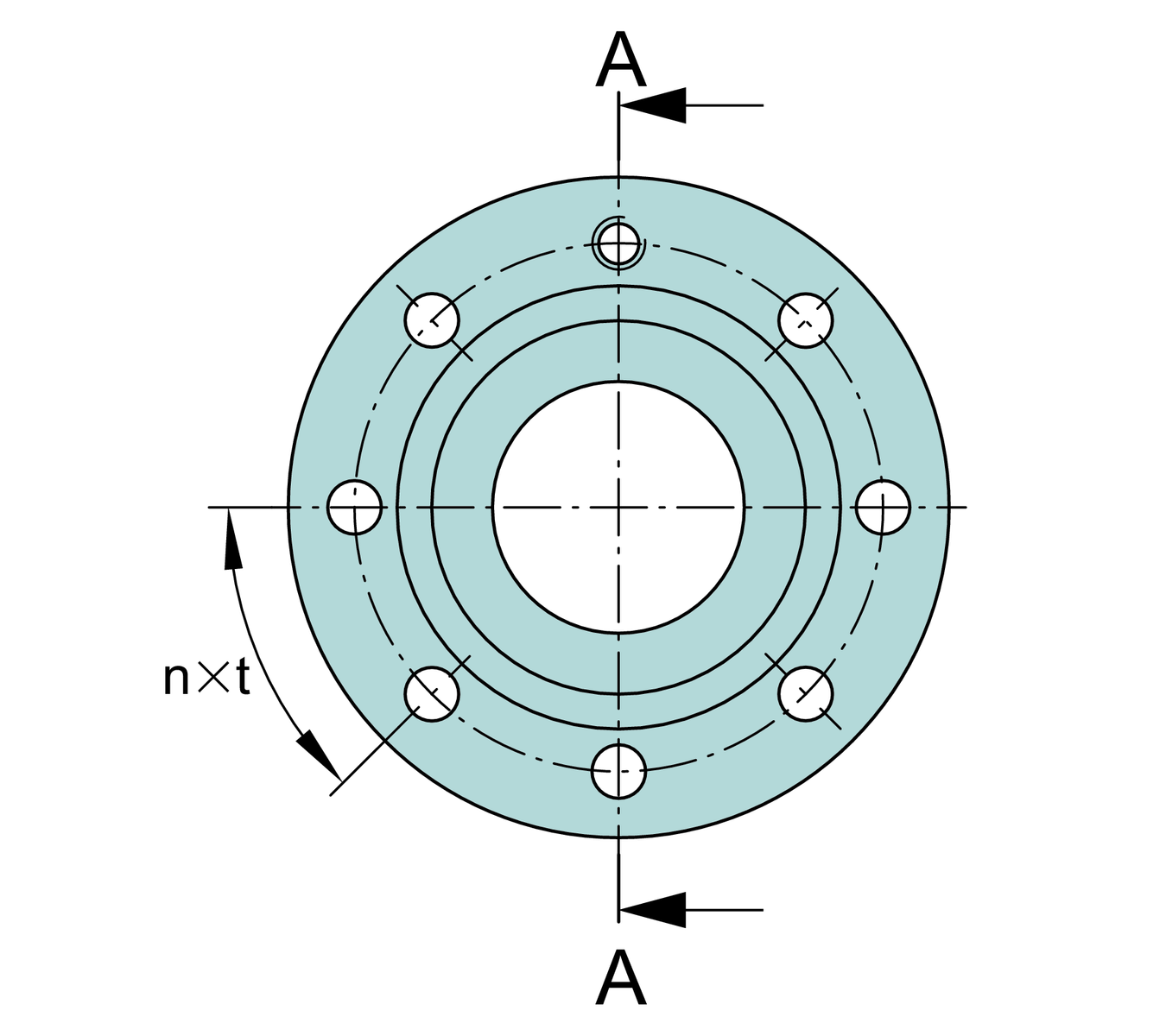

N
12
T
30 ｰ
T1
0,1 mm
na
6
Tolerancia inferior anchura
-0,25 mm
Tolerancia superior anchura
0 mm
ta
60 ｰ
MM
0,73 kg*cm2
Concentricidad axial
5 ｵm
Fuerza axial requerida de la tuerca estriada
9.947 N
I
19 mm
