Conexión lubricación de rosca
M6
≈m
1,684 kg
nϑ
2.100 1≈min
Tamaño de tornillos de fijación
M8
Tolerancia inferior diámetro del agujero
-0,005≈mm
Tolerancia inferior diámetro exterior
-0,01≈mm
Tolerancia superior diámetro del agujero
0≈mm
Tolerancia superior diámetro exterior
0≈mm
Tuerca estriada de precisión INA recomendada para la fijación axial
≈m30
Tuerca estriada de precisión INA recomendada para la fijación radial
≈mA30/52
frecuencias_basicas
https://bearinx.schaeffler.com/catalogue/api/v1/CatalogBearing/product/basicfrequencies/pdf/069be4b276e14edd9d70d9837cee356b/Es_es/comma
Da max
64 mm
Tmax
120 ｰC
tmin
-30 ｰC
D
30 mm
d1
51 mm
da min
47 mm
Rmin
0,3 mm
D2
8,8 mm
c0a
108.000 N
ca
65.000 N
Cua
6.500 N
MA
65 Nm
A
60 ｰ
r1 min
0,6 mm
nG Grease
4.500 1/min
B
3 mm
J
80 mm
MR
0,8 Nm
caL
950 N/ｵm
ckL
400 Nm/mrad
N
8
T
45 ｰ
T1
0,2 mm
na
8
Tolerancia inferior anchura
-0,25 mm
Tolerancia superior anchura
0 mm

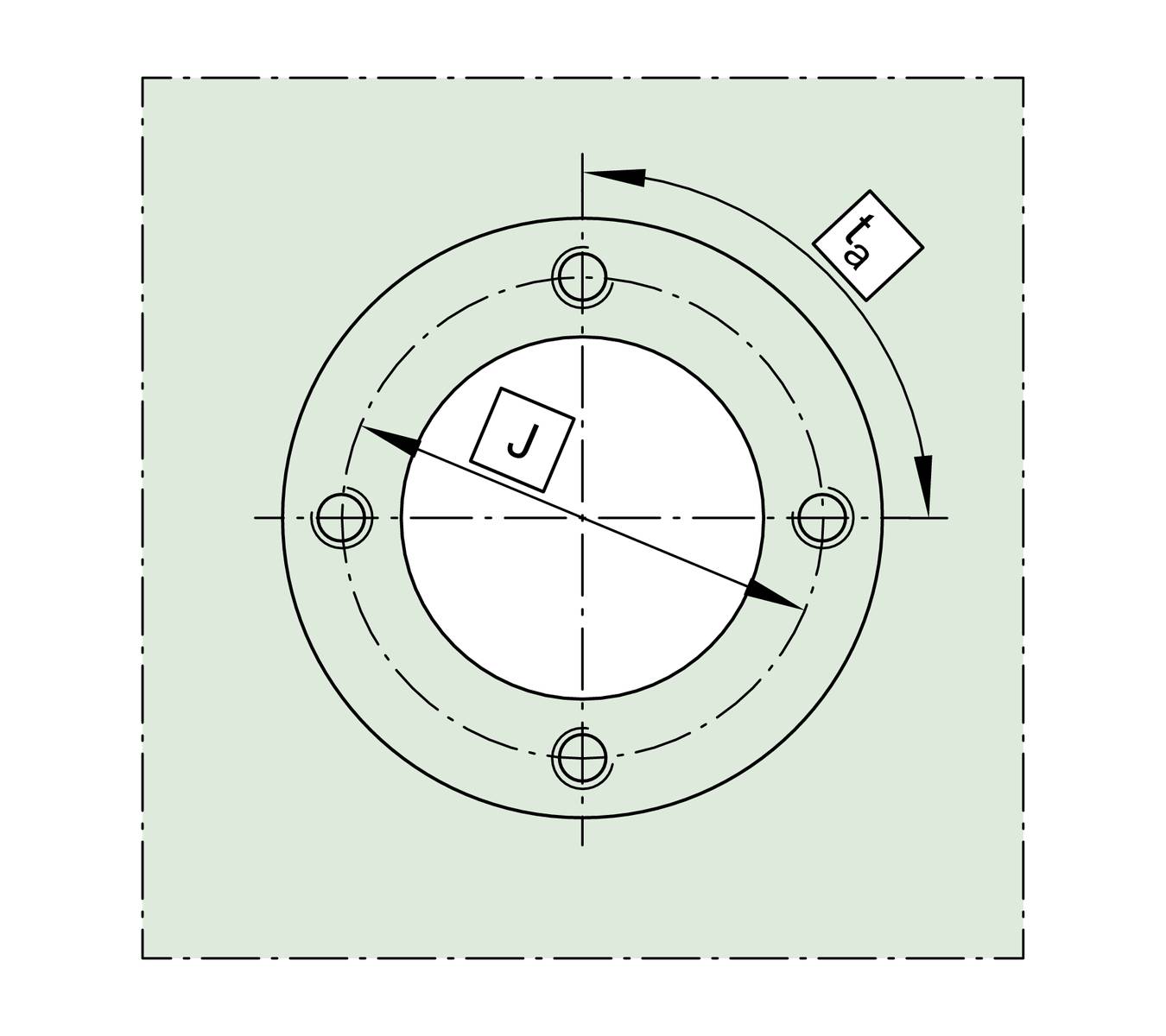

ta
45 ｰ
MM
1,91 kg*cm2
Concentricidad axial
2,5 ｵm
Fuerza axial requerida de la tuerca estriada
19.509 N
I
30 mm
